如是有为 · 型号与产品
EAS-J030系列
比较芯片级与PCBA两种交付形态，查阅各型号参数、安装图纸和原厂PDF。
EAS-J030系列汇集埃斯特磁同一关节适配档的中空式编码器套件。选型先区分编码方案与交付形态，再比较参数，最后核对对应型号的安装图纸。
型号与核心异同

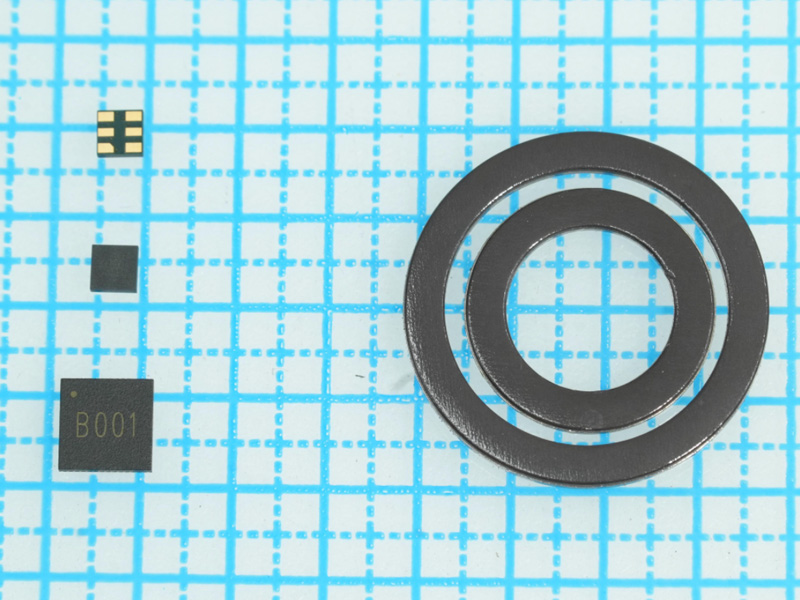

本系列采用PRBS方案，包含芯片级与PCBA两种交付形态。下面逐型号对照，空缺项表示官网文字摘要未列明。
| 具体型号 | 编码方案 | 交付形态 / 定位 | 有效分辨率 |
|---|---|---|---|
| EAS-J030KP-HD | PRBS | 芯片级套件 | 0.001°；重复精度: 0.003° |
| EAS-J030FP-HD | PRBS | PCBA套件 | 0.001°；重复精度: 0.003° |
共同项目：超小体积：内外双编径向宽度~6.4mm；高分辨率：24位；通讯协议：SPI,TXRX,RS485,BiSS-C可选。
表内数字来自各型号官网摘要，未给出统一的磁体、安装、温度与统计条件。有效分辨率、重复精度和绝对角度误差是不同指标；参数相同不代表结构、引脚或订货配置可直接互换。

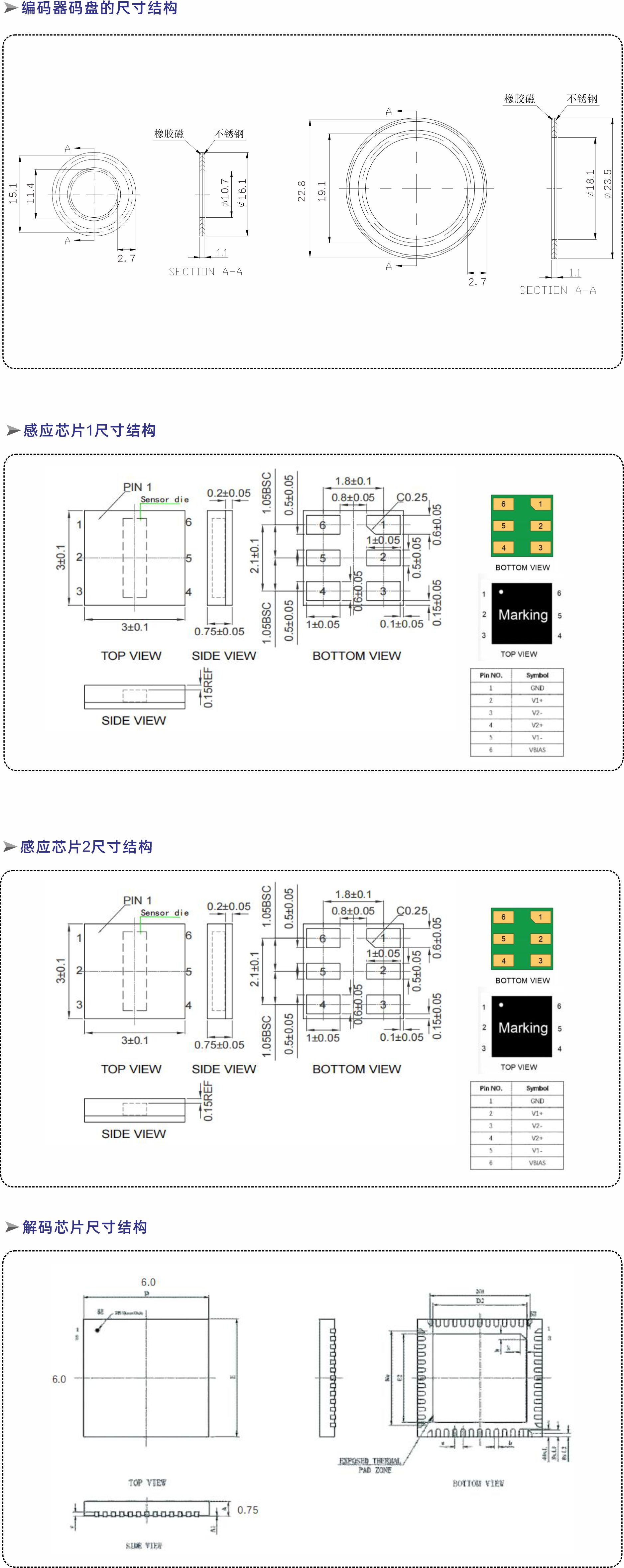

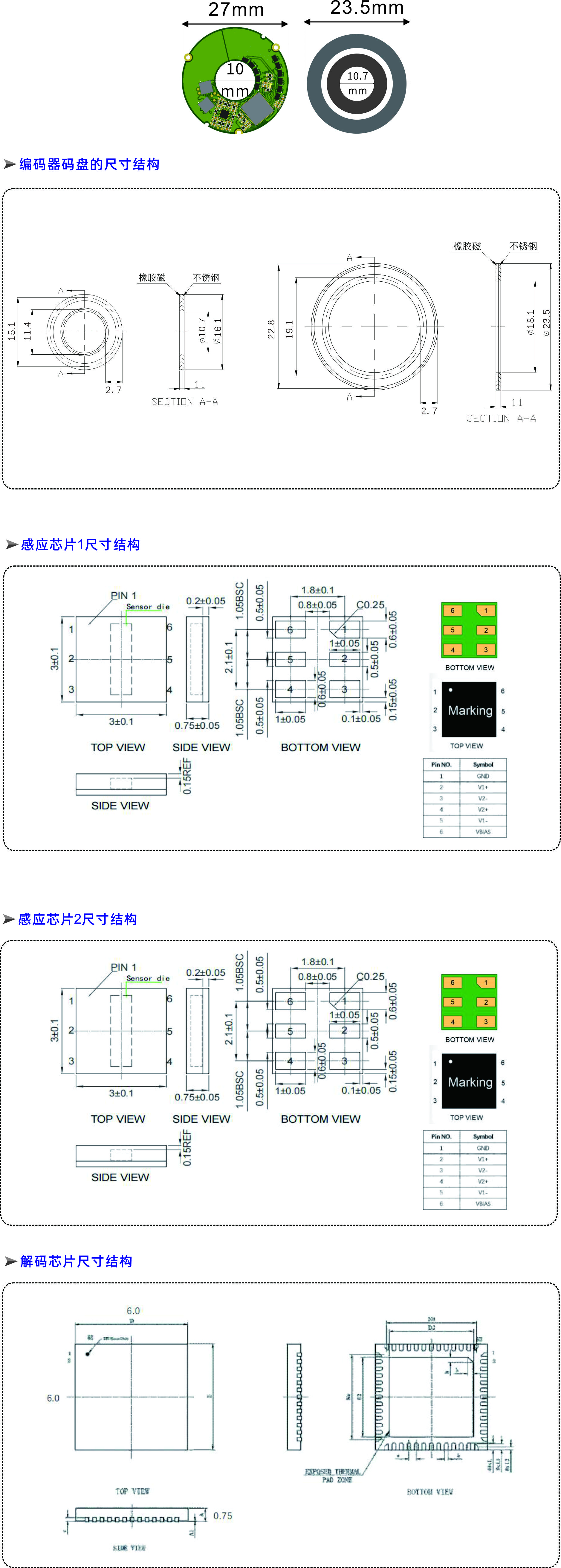

各型号产品图与安装图纸
按具体型号展开查看，图片可点击放大。产品照片、尺寸和引脚图保持各自原厂对应关系。

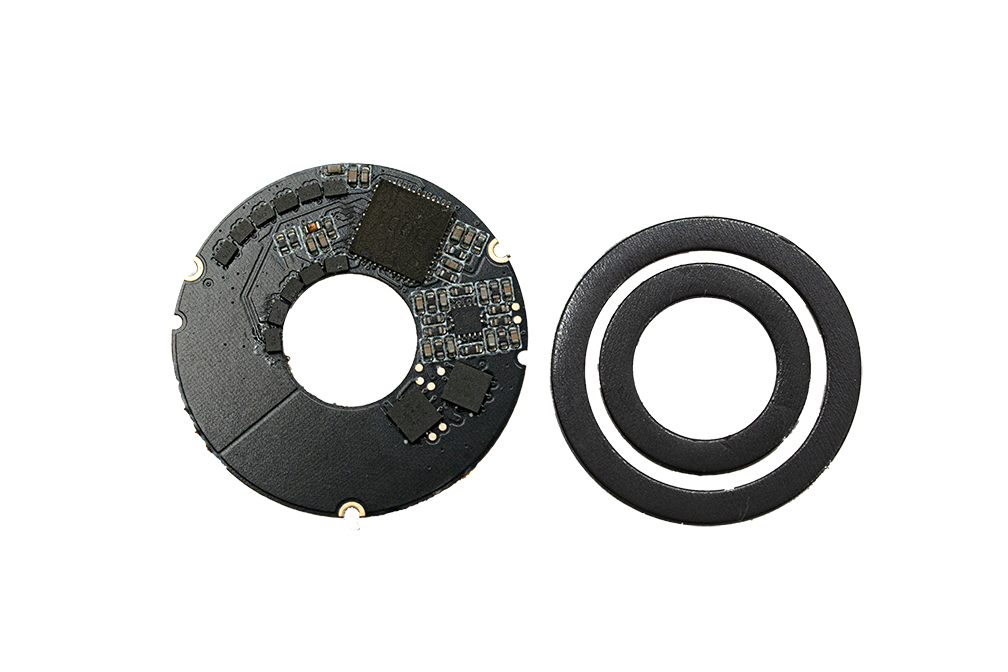

EAS-J030FP-HD · PRBS / PCBA套件
原厂手册与资料
| 具体型号 | 官方产品页 | |
|---|---|---|
| EAS-J030KP-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J030FP-HD | 产品详情 | EAS-J系列参考手册 |
标为“EAS-J系列参考手册”的文件为 Ver1.0.5（2026-07-29）。封面列出EAS-J030-FP-AD、EAS-J034-FP-DD、EAS-J048-FP-AD、EAS-J048-FP-DD、EAS-J068-FM-AD，未覆盖本页全部完整型号；使用前需确认型号与版本映射。
