EAS-J034系列
比较PRBS与游标码方案、芯片级套件、PCBA及FS配置的核心差异，查阅各型号参数、安装图纸和原厂PDF。
EAS-J034系列汇集埃斯特磁同一关节适配档的中空式编码器套件。选型先区分编码方案与交付形态，再比较参数，最后核对对应型号的安装图纸。
型号与核心异同
本系列包含 PRBS与游标码两类方案，每类再按芯片级套件、PCBA和功能安全配置区分。下面逐型号对照，空缺项表示官网文字摘要未列明。
| 具体型号 | 编码方案 | 交付形态 / 定位 | 有效分辨率 | 重复精度 | 通讯协议 |
|---|---|---|---|---|---|
| EAS-J034KP-HD | PRBS | 芯片级套件 | 内编 0.0018°；外编 0.0007° | 内编 0.011°；外编 0.0045° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034FP | PRBS | PCBA套件 | 内编 0.0018°；外编 0.0007° | 内编 0.011°；外编 0.0045° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034KP-HD-FS | PRBS | 功能安全配置 | 内编 0.0018°；外编 0.0007° | 内编 0.011°；外编 0.0045° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034ZP-HD | PRBS | 芯片级套件 | 外编 0.0011° | 外编 0.0069° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034QP | PRBS | PCBA套件 | 外编 0.0011° | 外编 0.0069° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034ZP-HD-FS | PRBS | 功能安全配置 | 外编 0.0011° | 外编 0.0069° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034KN-HD | 游标码 | 芯片级套件 | 内编0.0012°；外编0.0014° | 内编0.0071°；外编0.0087° | SPI, TXRX, RS485, BiSS-C 可选 |
| EAS-J034FN-HD | 游标码 | PCBA套件 | 内编0.0012°；外编0.0014° | 内编0.0071°；外编0.0087° | SPI, TXRX, RS485, BiSS-C 可选 |
| EAS-J034KN-HD-FS | 游标码 | 功能安全配置 | 内编0.0012°；外编0.0014° | 内编0.0071°；外编0.0087° | SPI, TXRX, RS485, BiSS-C 可选 |
| EAS-J034ZN-HD | 游标码 | 芯片级套件 | 外编0.0015° | 外编0.0091° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034QN-HD | 游标码 | PCBA套件 | 外编0.0015° | 外编0.0091° | SPI, TXRX, RS485, BiSS-C可选 |
| EAS-J034ZN-HD-FS | 游标码 | 功能安全配置 | 外编0.0015° | 外编0.0091° | SPI, TXRX, RS485, BiSS-C可选 |
表内数字来自各型号官网摘要，未给出统一的磁体、安装、温度与统计条件。有效分辨率、重复精度和绝对角度误差是不同指标；参数相同不代表结构、引脚或订货配置可直接互换。

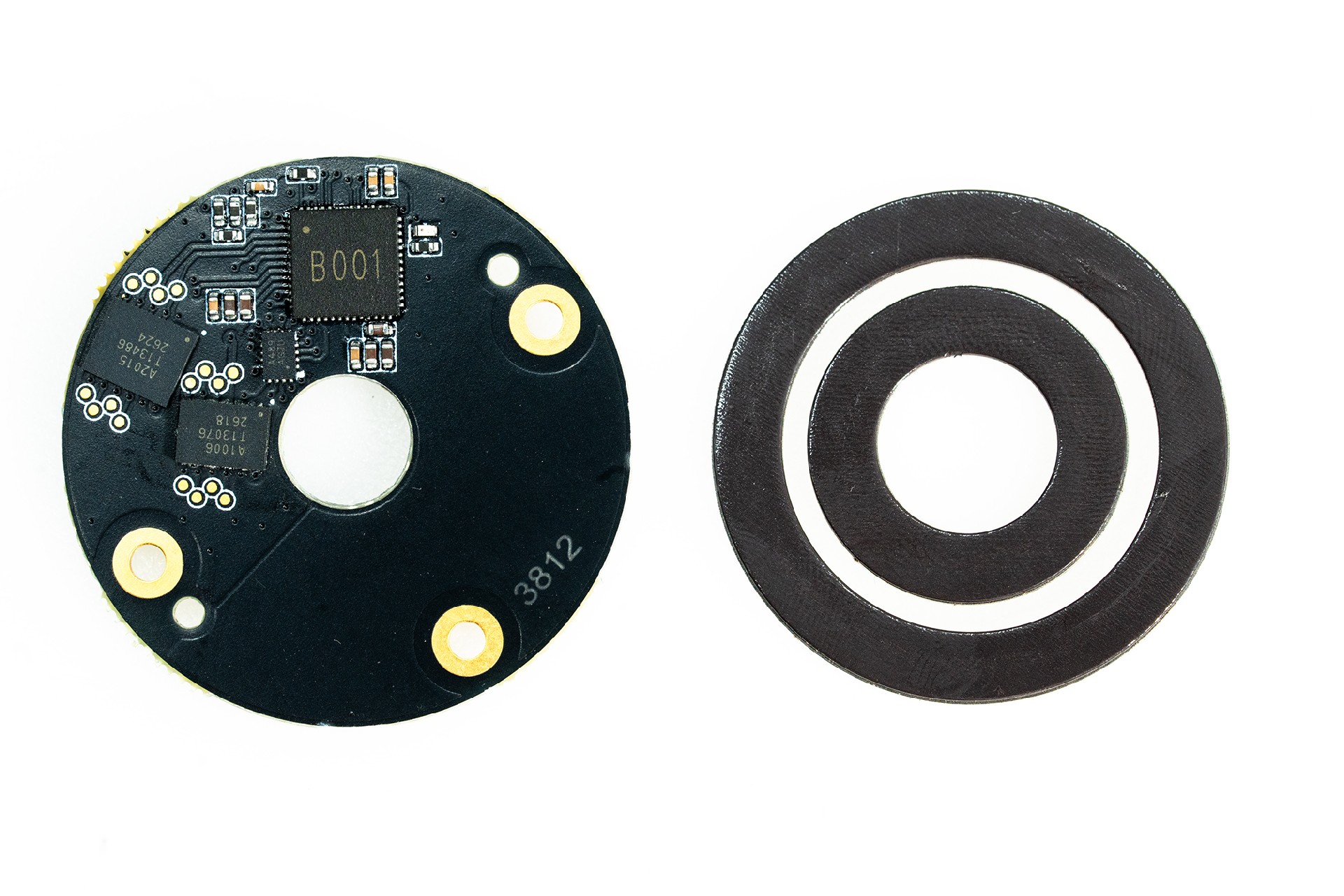

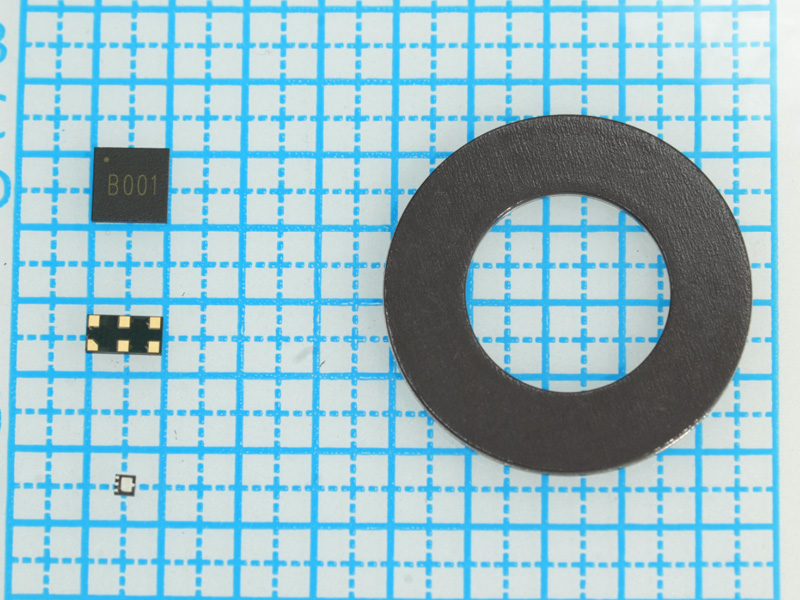

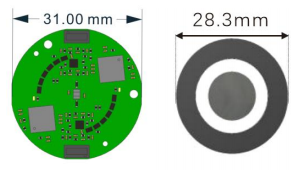

各型号产品图与安装图纸
按具体型号展开查看，图片可点击放大。产品照片、尺寸和引脚图保持各自原厂对应关系。

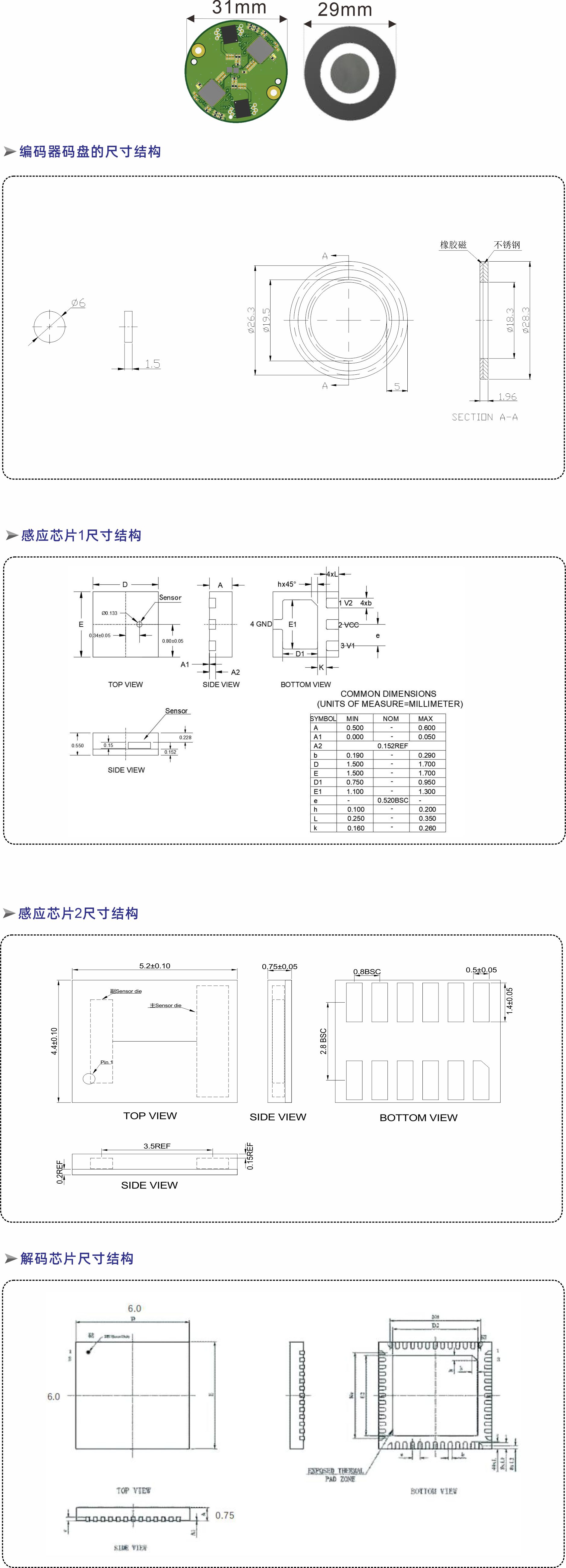

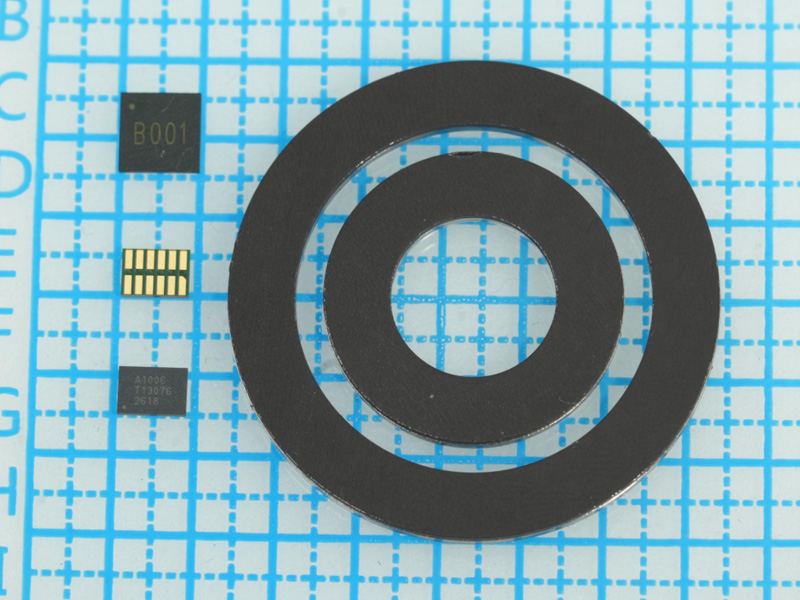

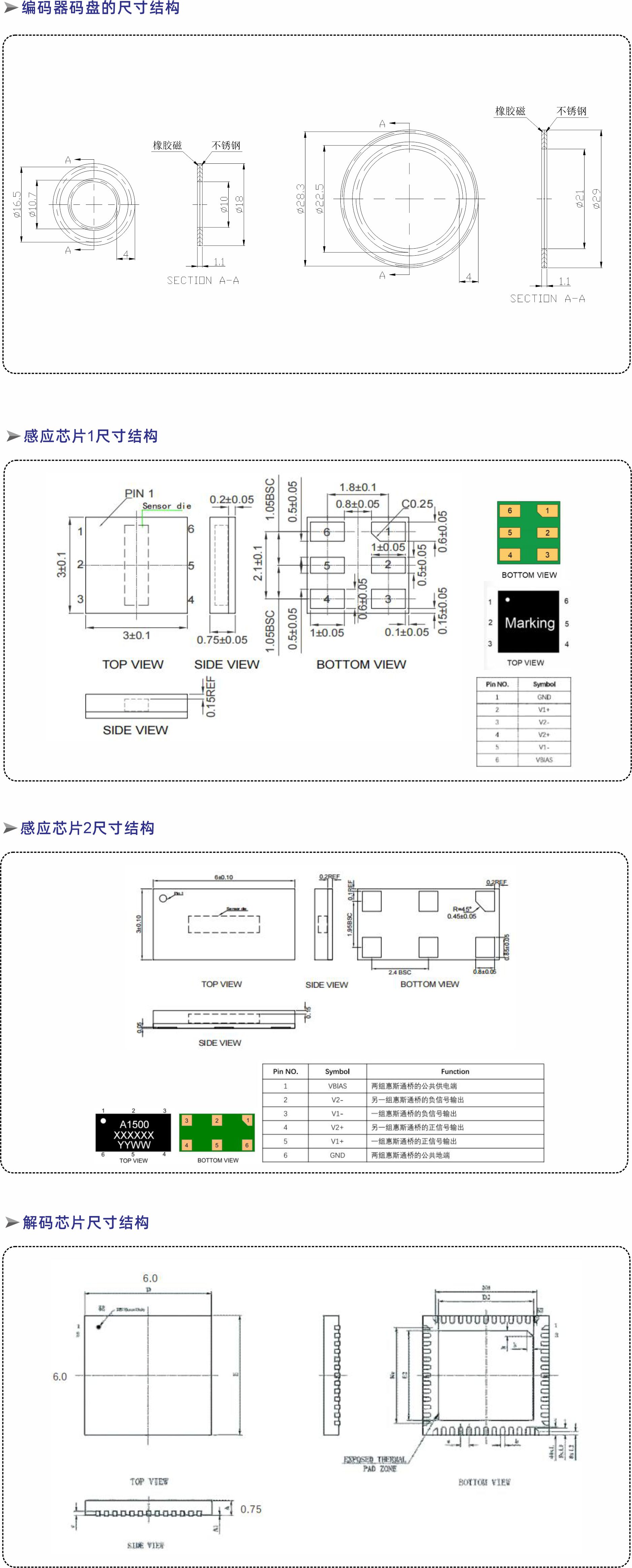

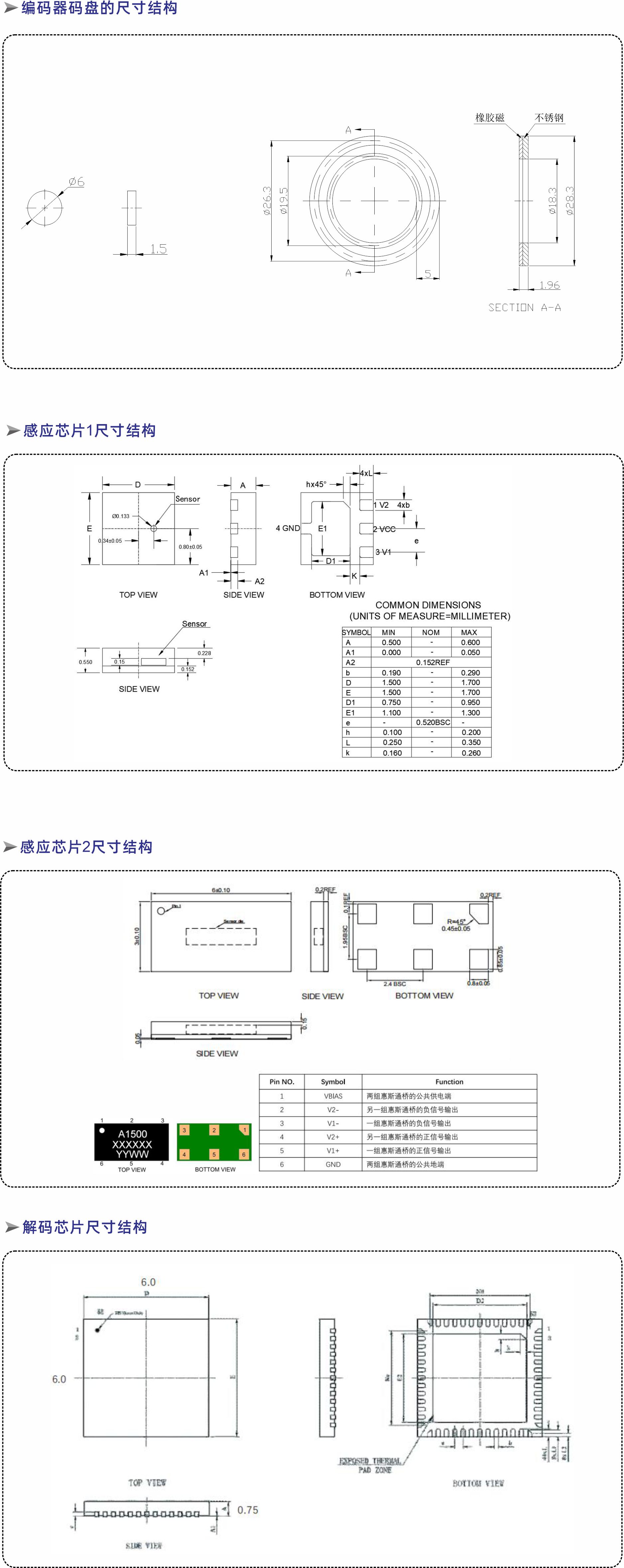

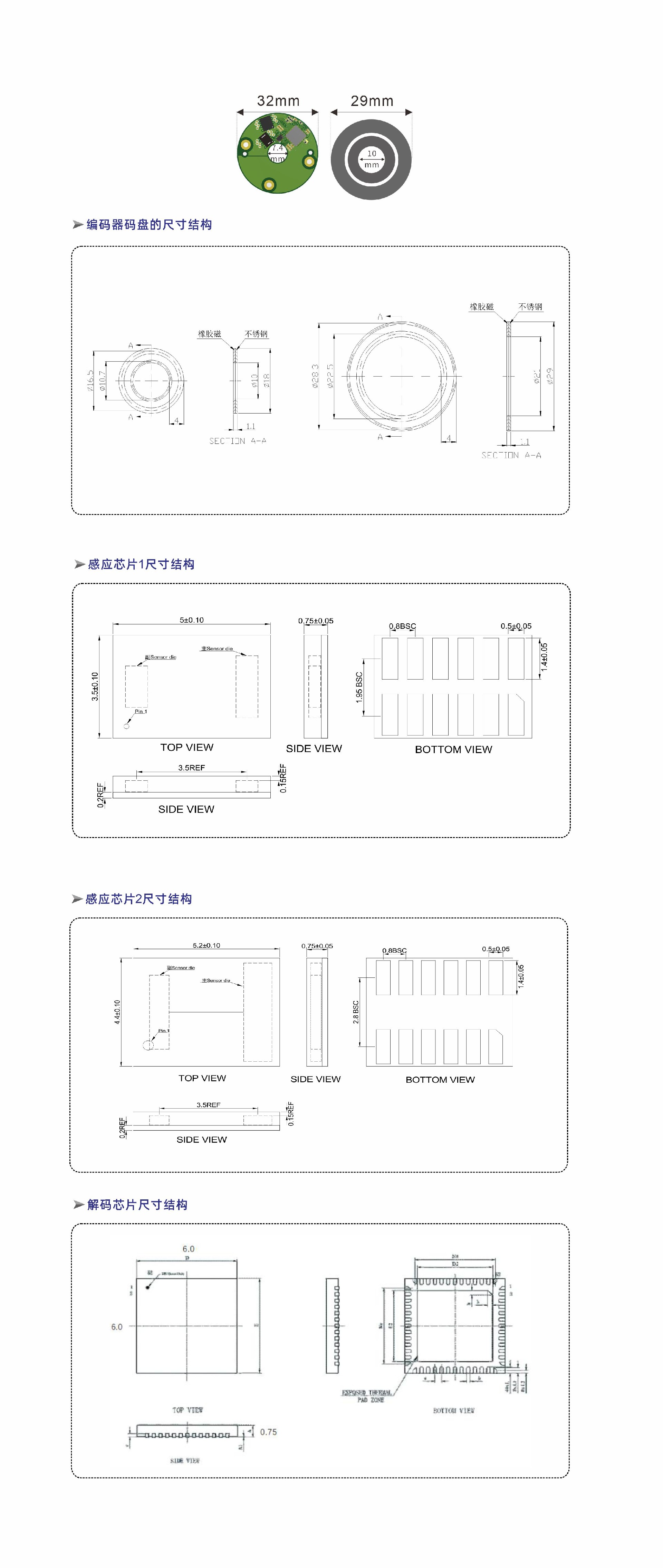

EAS-J034KP-HD-FS · PRBS / 功能安全配置

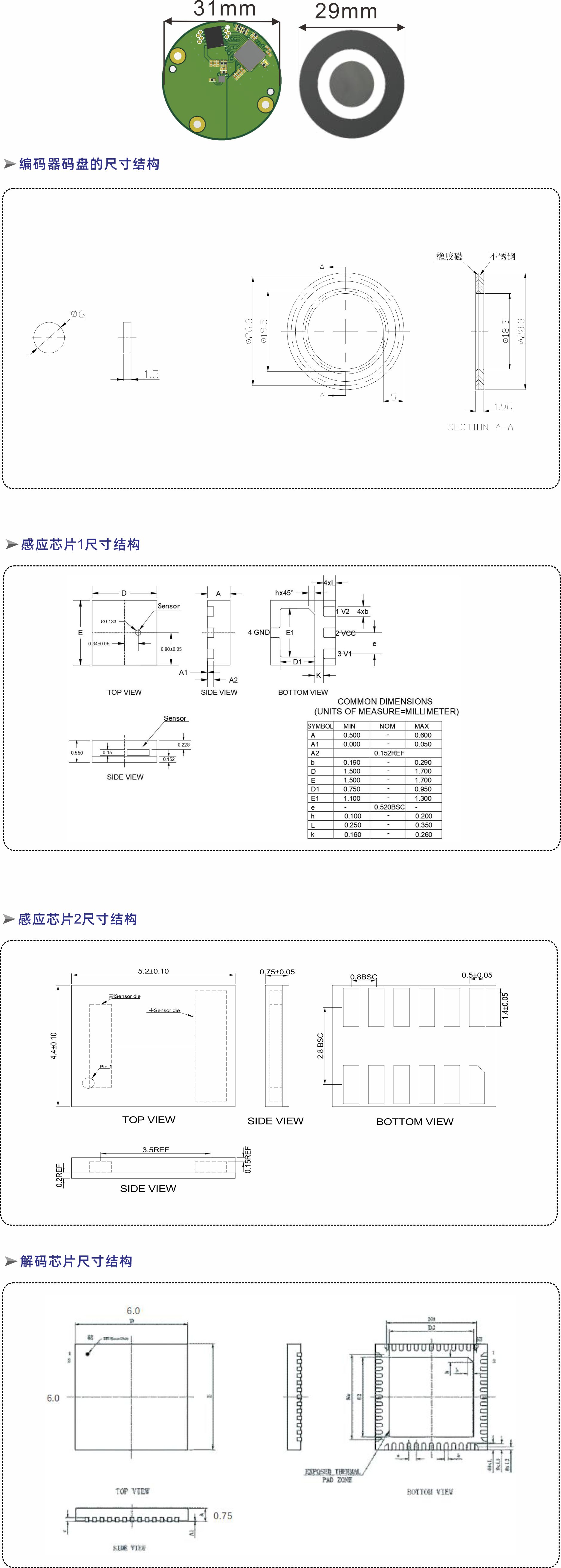

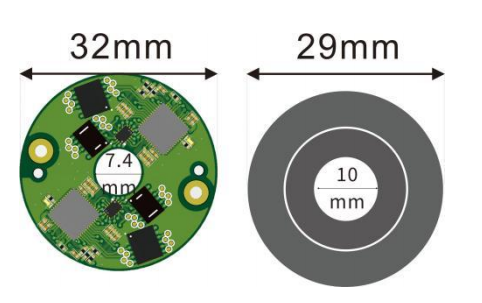

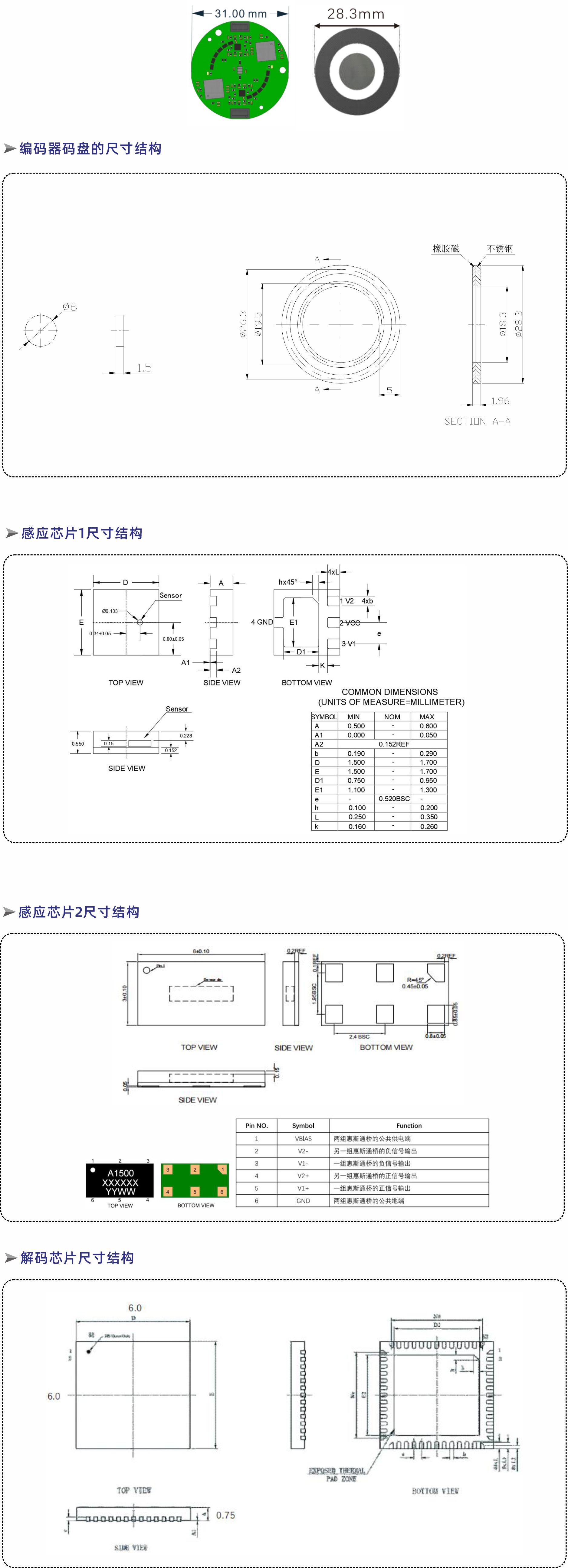

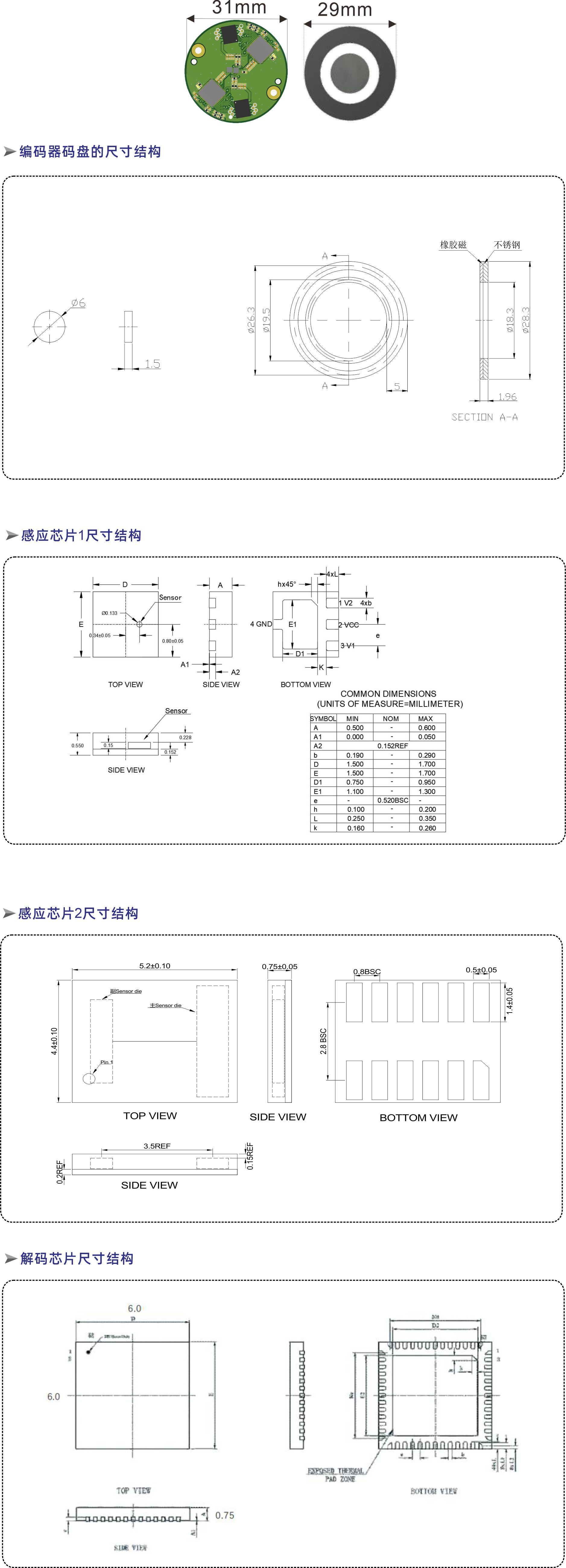

EAS-J034ZP-HD-FS · PRBS / 功能安全配置

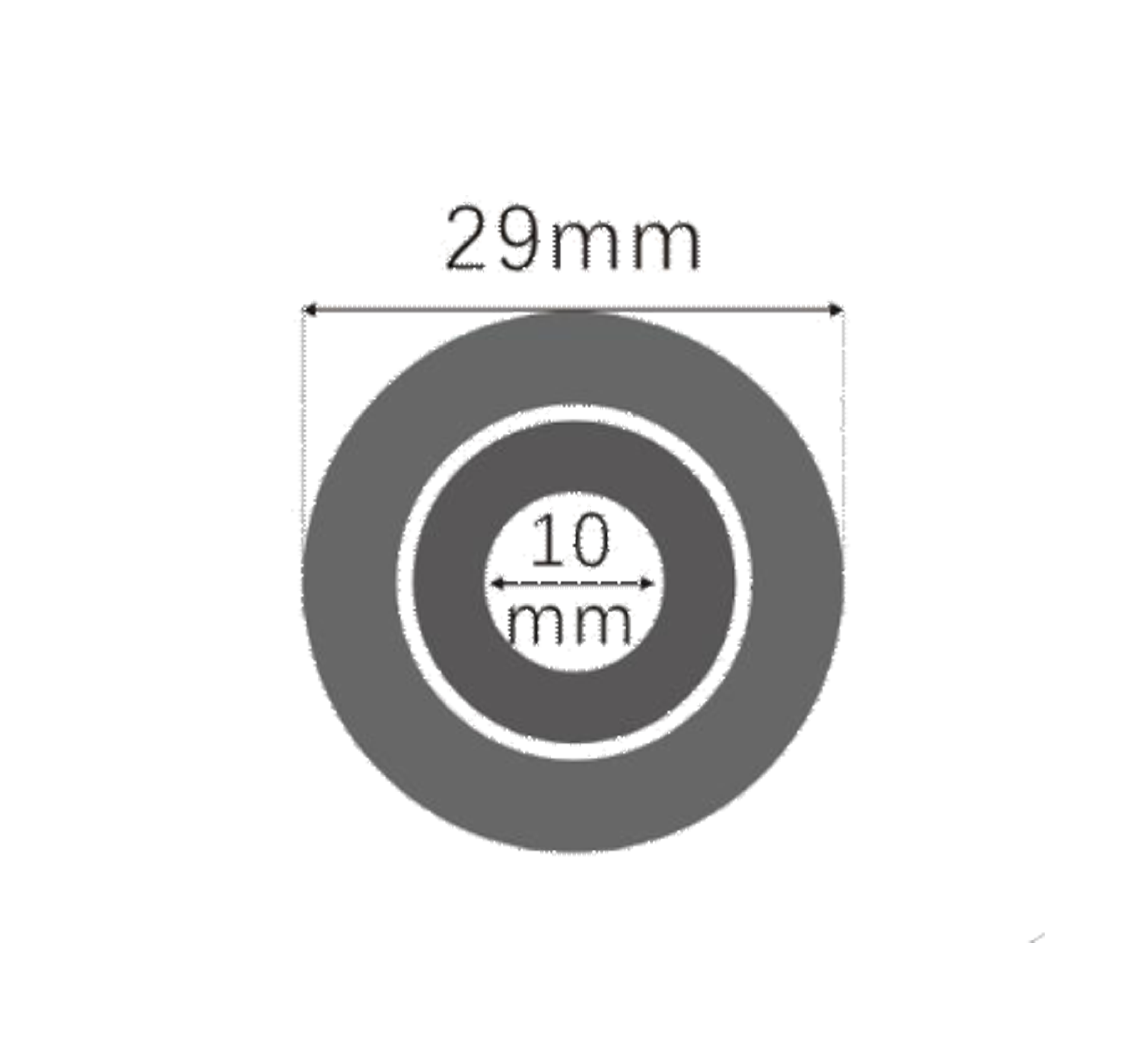

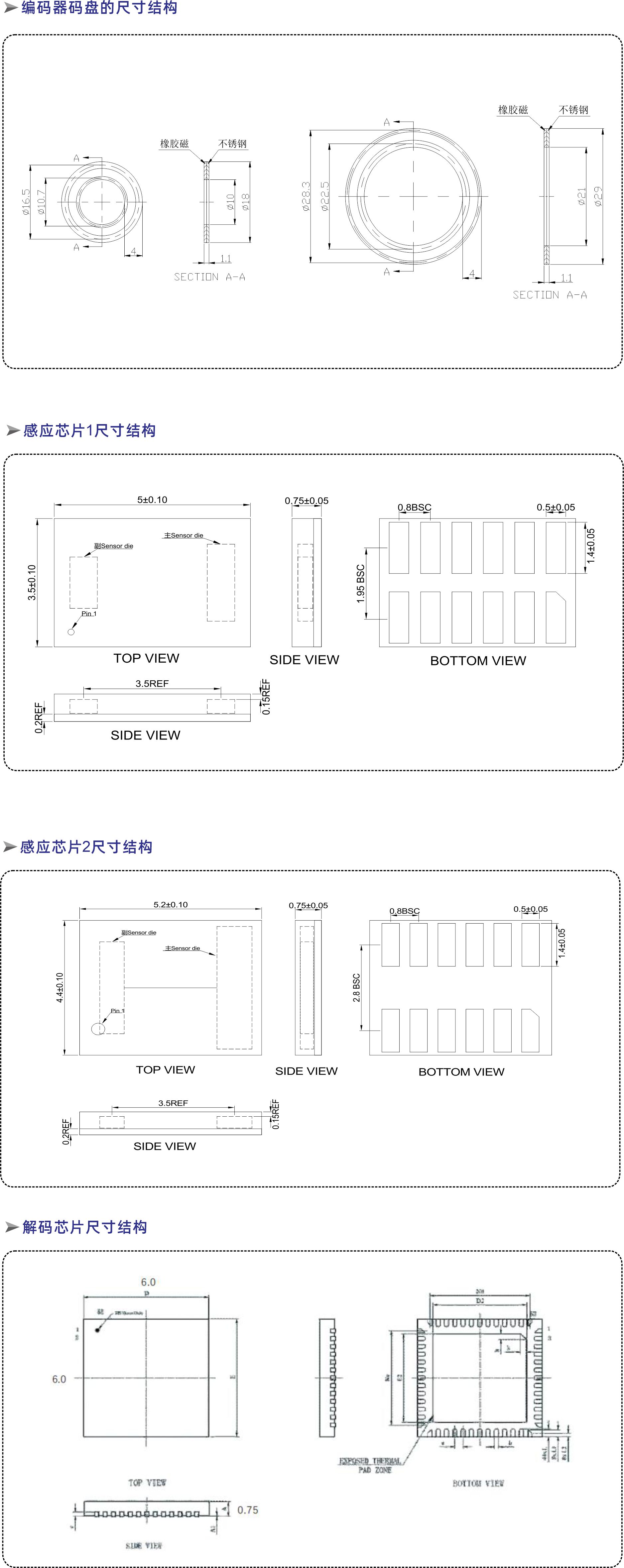

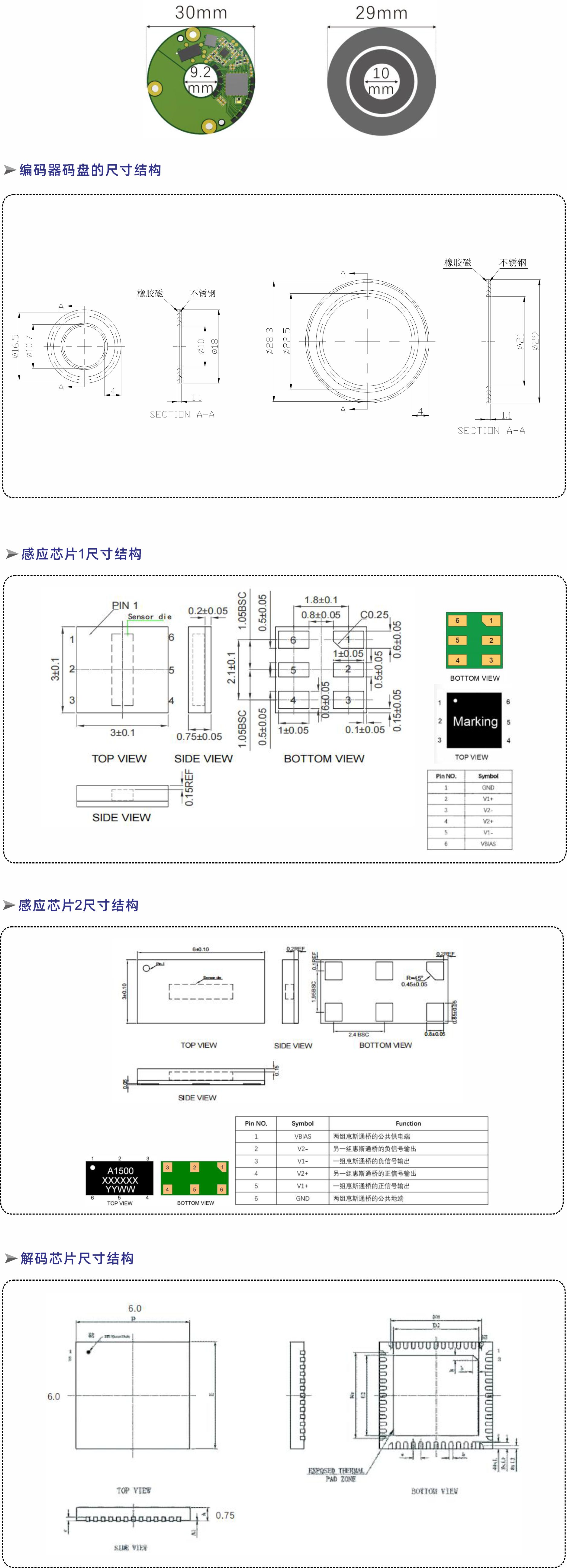

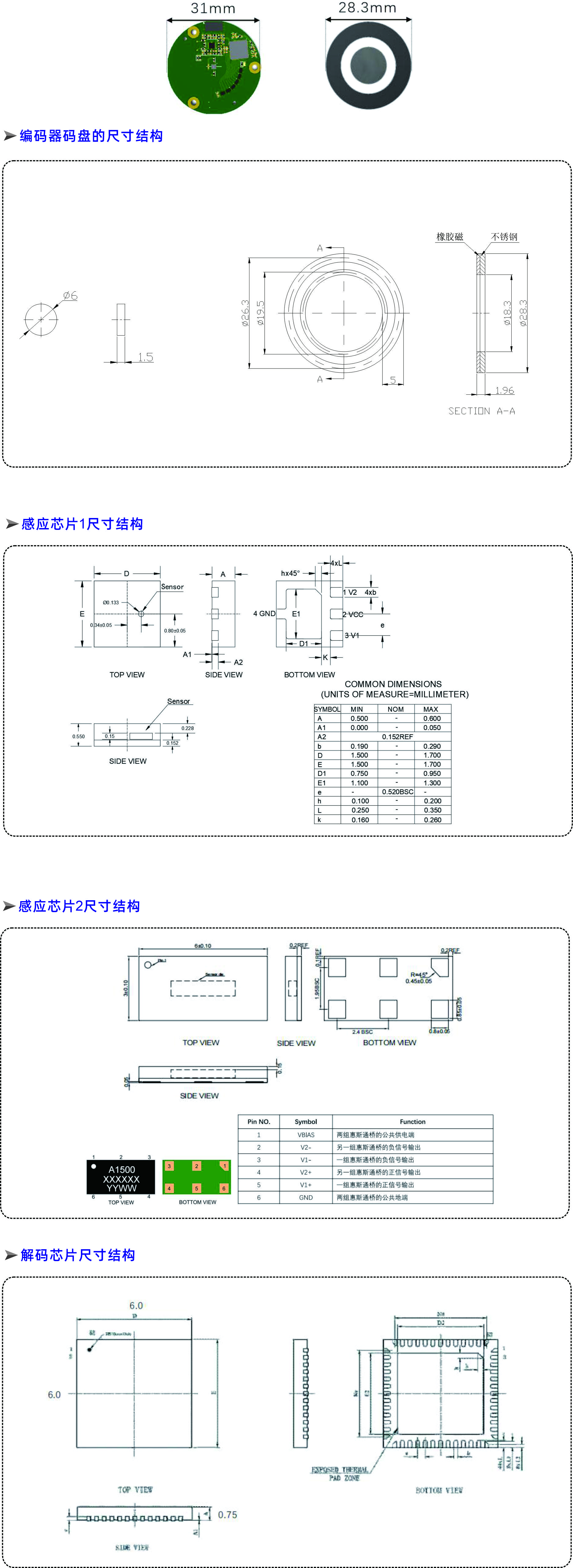

EAS-J034KN-HD-FS · 游标码 / 功能安全配置

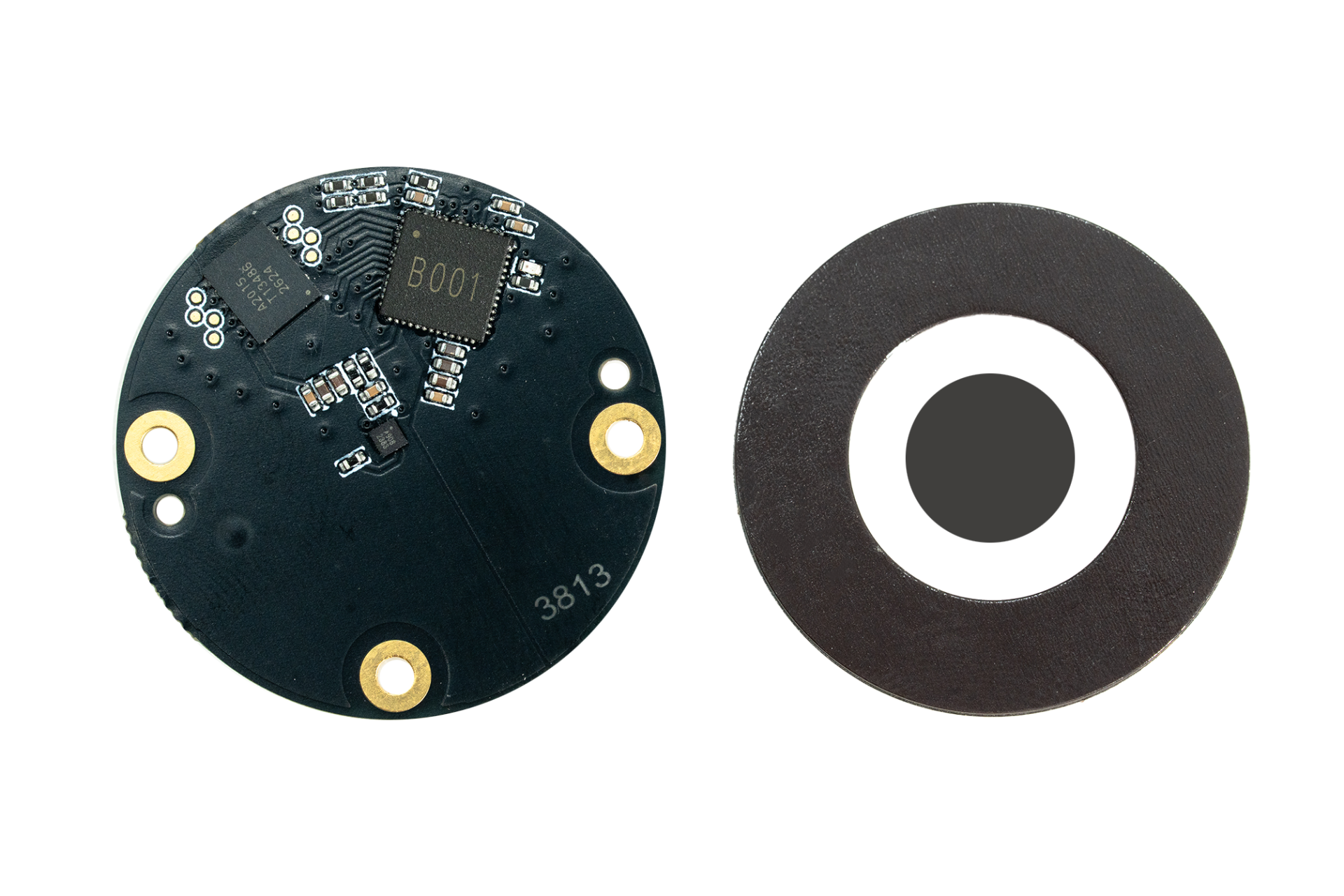

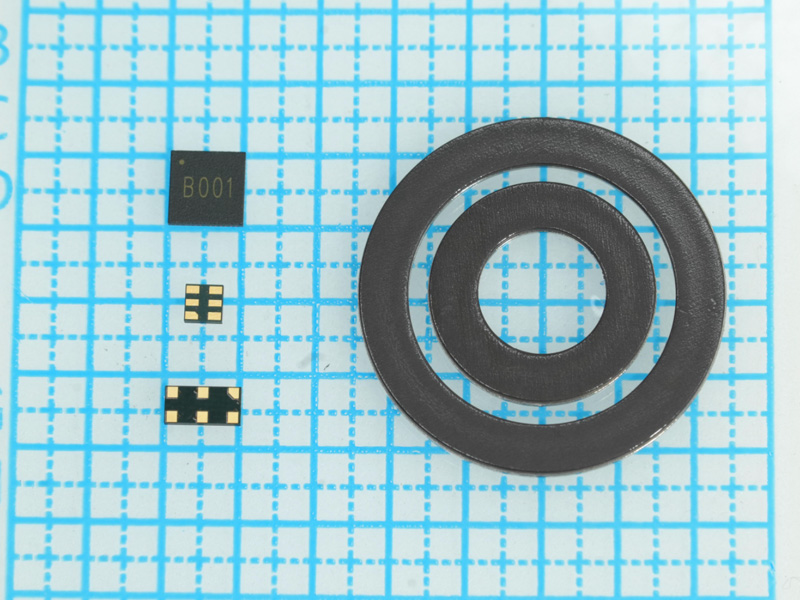

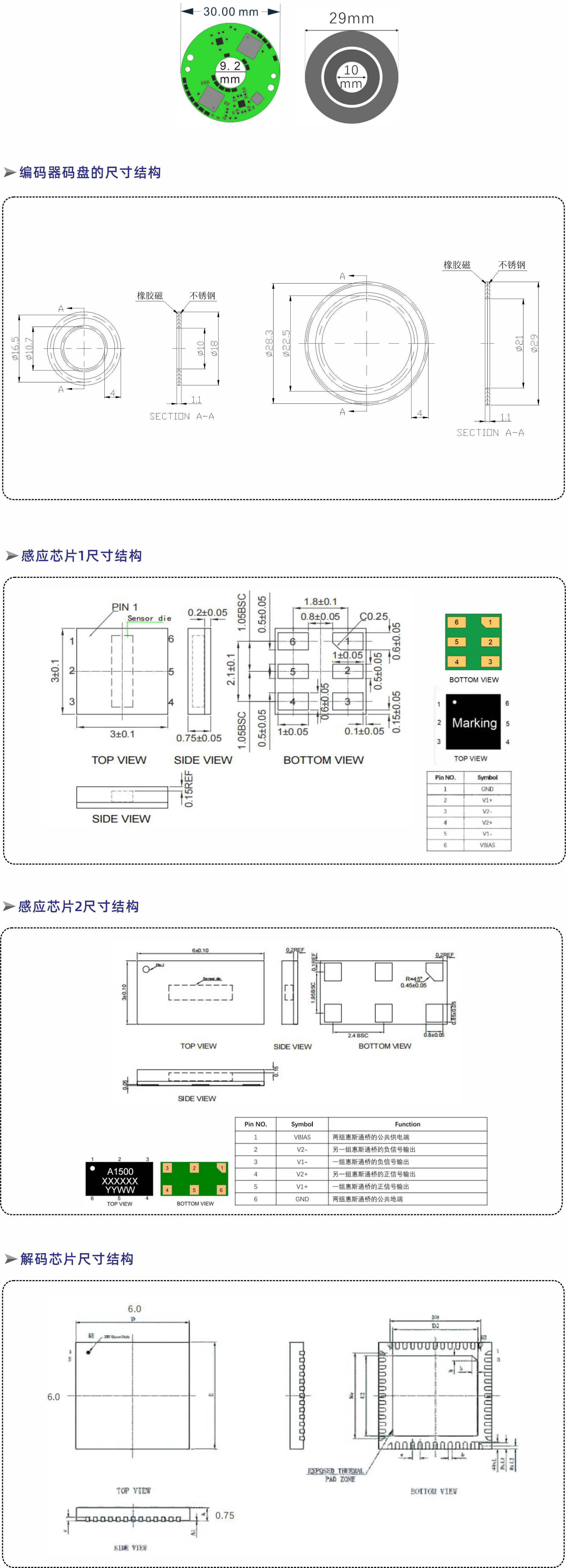

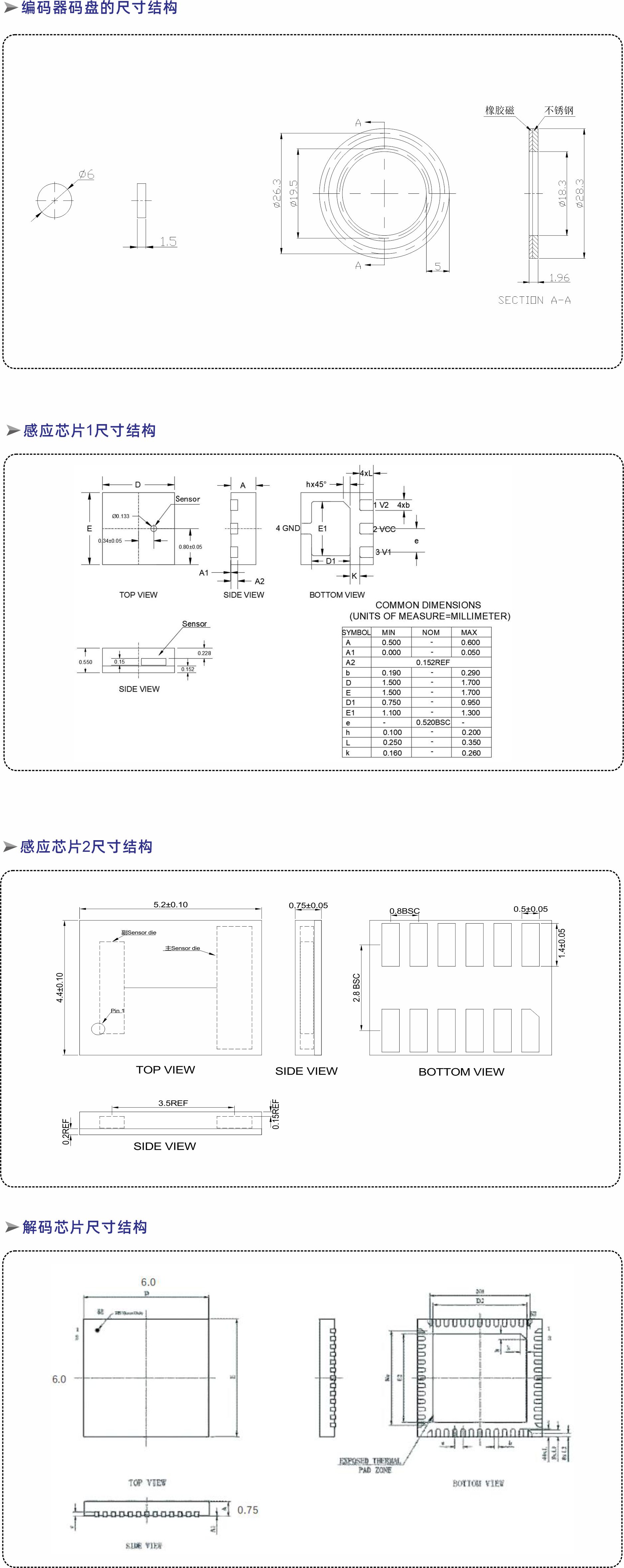

EAS-J034ZN-HD-FS · 游标码 / 功能安全配置
原厂手册与资料
| 具体型号 | 官方产品页 | |
|---|---|---|
| EAS-J034KP-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J034FP | 产品详情 | 数据手册原链接 |
| EAS-J034KP-HD-FS | 产品详情 | EAS-J系列参考手册 |
| EAS-J034ZP-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J034QP | 产品详情 | EAS-J系列参考手册 |
| EAS-J034ZP-HD-FS | 产品详情 | EAS-J系列参考手册 |
| EAS-J034KN-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J034FN-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J034KN-HD-FS | 产品详情 | EAS-J系列参考手册 |
| EAS-J034ZN-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J034QN-HD | 产品详情 | EAS-J系列参考手册 |
| EAS-J034ZN-HD-FS | 产品详情 | EAS-J系列参考手册 |
标为“EAS-J系列参考手册”的文件为 Ver1.0.5（2026-07-29）。封面列出EAS-J030-FP-AD、EAS-J034-FP-DD、EAS-J048-FP-AD、EAS-J048-FP-DD、EAS-J068-FM-AD，未覆盖本页全部完整型号；使用前需确认型号与版本映射。
FS型号被原厂列入功能安全分类。当前收录资料尚未核对独立认证证书、安全手册及其适用版本，不据此认定PL/SIL等级。
