如是有为 · 型号与产品
HAL9303R
HAL9303R是深圳霍尔微电子官网的线性霍尔传感器，其模拟输出随敏感面上的磁场强度变化，应用可涉及摇杆和磁位移检测。
核心参数
| 参数 | 数值、功能与适用条件 |
|---|---|
| 厂家 | 深圳霍尔微电子 |
| 感应类型 | 线性霍尔 |
| 输出 | 模拟磁场信号 |
| 应用方向 | 摇杆、磁性键盘、运动检测与旋转编码，按原厂产品页 |
| 工作电压 | 1.6～3.6V，官网产品页 |
| 供电电流 | VCC=1.8V时IDD<1.5mA，原厂页面口径 |
| 零磁场输出 | 约VCC/2 |
| 感应极性 | TO/SW标记面N极增强时输出升高，SO封装极性相反；依封装核对 |
| 工作温度 | −40～150°C |

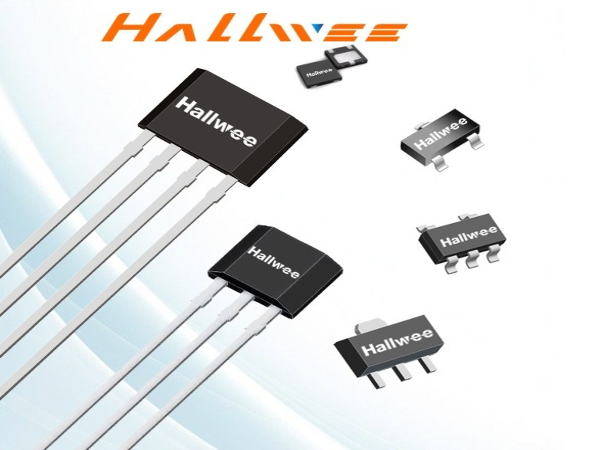

| 封装选项 | SOT-23/SO、DFNWB1616/SW、TO-92S/UA |
参数依据：原厂产品页或对应资料。
产品功能与测量链
HAL9303R输出磁场相关的模拟电压，可配磁体用于摇杆或位移检测。输出反映敏感方向上的磁场，不直接等于角度或毫米。
接入与配置
摇杆磁路需在全行程保持足够的电压变化，同时避开输出饱和。零场电压、灵敏度和输出摆幅应与控制器ADC的量程、参考及采样阻抗匹配。
使用与验证
目前不能从同名或相邻线性霍尔料号借用带宽与温度参数。实际验证需给出磁体极性、距离、行程、负载和温度，保留电压到机械位置的标定曲线。
磁路映射与比例采样
机械结构需限定磁体的运动自由度，并建立磁场、输出电压与机械位置的对应关系；同一电压不能脱离磁体距离和姿态解释。采用与传感器供电一致的ADC参考可减轻共同电源变化的影响，但零偏、灵敏度温漂、磁体温度系数和ADC误差仍应分别验证。
