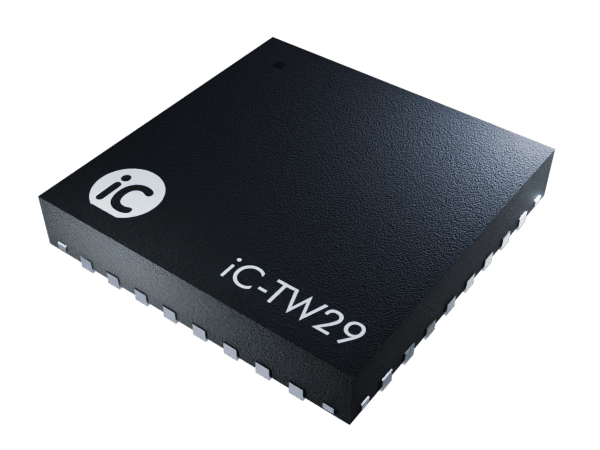

iC-TW29
iC-TW29是iC-Haus用于正余弦编码器信号的细分与处理芯片。
核心参数
| 参数 | 数值、功能与适用条件 |
|---|---|
| 输入 | 外部编码器的模拟正余弦信号 |
| 位置处理 | 26 位编码器处理 |
| 输出 | ABZ、UVW、BiSS，分辨率可独立配置 |
| 多圈 | 可接外部圈数信息 |
参数依据：原厂产品页或对应资料。
产品功能与测量链
iC-TW29接收外部正余弦信号并处理位置，26位描述其编码器处理能力。它不包含外部磁环、光学码盘或相应敏感读头。
接入与配置
先按输入幅度、共模、差分结构及频率核对前端，再配置ABZ、UVW和BiSS输出。输入周期数与每周期细分位数共同决定机械位置表达。
使用与验证
接入外部圈数时需要核对单圈跨零的同步关系。验收应同时保存原始SIN/COS、处理后的角度与输出计数，以区分前端失真、细分设置和串行传输问题。
官方资料
iC-TW29 完整规格下载可能需登录及原厂授权，产品页保留公开入口。
