KTH5761
KTH5761AQ3 是带温度输出的三轴数字Hall传感器，V2.0手册首页提供I²C、周期循环和单次测量路径，可用于摇杆、线性位置与非接触磁场感知。
核心参数
| 项目 | 内容与条件 |
|---|---|
| 感知与转换 | XYZ三轴磁场、温度输出；内部16 bit ADC；AQ3 V2.0首页说明；ADC位数不是机械位置准确度（手册第1页） |
| 典型磁场量程 | XY典型±65 mT；Z典型±40 mT；首页标注典型量程；不扩大为所有配置和温度下的保证（手册第1页） |
| 接口 | 标准I²C；首页正文说明；不根据框图MISO/CS标签推断支持SPI（手册第1页） |
| 模式 | 周期循环测量、单次测量；首页功能说明；具体周期、电流和转换时间取决于对应模式与电参数表（手册第1页） |
| 供电 | 主电源2.8～5.5 V；IO供电可低至1.8 V；两类电源区分；不能写为1.8V主电源工作（手册第1页） |
| 温度与封装 | −40～85°C；DFN2×2.5-8L；限AQ3 V2.0首页对应等级和封装，不外推其他等级（手册第1页） |
| 应用定位 | 摇杆、线性位置、非接触磁场感知；首页应用路径，实际位置映射由磁体与机构决定；不局限于手表（手册第1页） |
场强与温度先对应目标机构
AQ3 V2.0首页给出XYZ磁场和温度输出，XY典型量程±65mT、Z典型±40mT。它测的是磁场，摇杆和位移仍需要机构对应的轨迹或标定曲线；量程也不能直接换算成角度或毫米行程。
周期循环与单次测量各自安排
周期循环适合按节拍更新，单次测量可由主控在需要时发起。选择前应先确定动作响应与功耗预算，再核对相应转换、传输和唤醒条件；空闲电流、转换电流与各模式的转换时间分别按完整电参数表使用。
I²C和IO电源分开核对

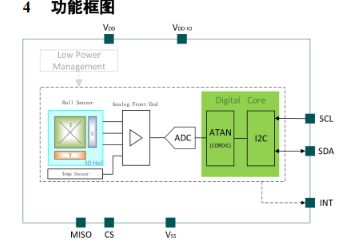

首页正文确认标准I²C。主电源2.8～5.5V与最低1.8V的IO电源属于不同条件，低压主控的上拉电源和断电行为应按对应手册核对。框图中的MISO、CS标签不能独自证明该型号提供SPI协议。
小封装服务多种感知机构
AQ3首页对应DFN2×2.5-8L和−40～85°C，不只面向手表。用于摇杆、直线机构或磁接近感知时，应分别检查磁体方向、全行程单调性和装配偏移，避免把同一磁场映射直接复制到不同机构。
公开资料与型号核对
KTH5761AQ3 V2.0手册所列功能与封装适用于AQ3；其他等级及详细电参数应使用对应版本资料。
AQ3 V2.0正文列标准I²C，框图中的MISO/CS标签与正文存在差异；SPI兼容性及电流、转换时间须由对应完整规格确认。
应用包括摇杆、线性位置与非接触磁场感知，不把产品限制为手表专用；ADC16位不等于机械位置精度。
按完整型号、等级和版本选择手册。
