KTH7112

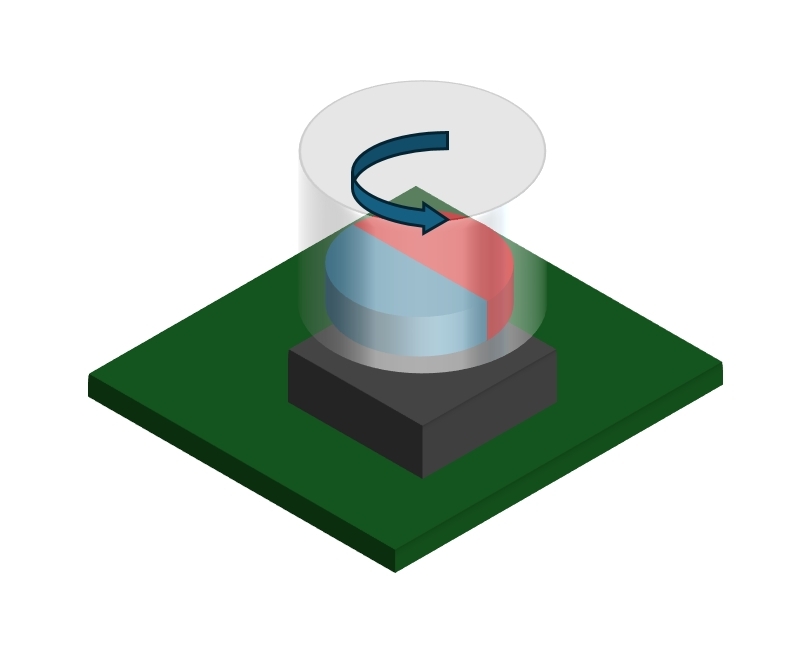

KTH7112是昆泰芯KTH71系列中针对在轴应用的自校准磁编码器。
核心参数
| 参数 | 数值、配置与条件 |
|---|---|
| 角度编码 | 16位，360°；理想码距约0.005493°，计算值不是精度 |
| 安装/INL | 在轴；产品特点校准后<±0.07°；关键表另列±0.1°，条件不合并 |
| 工作供电 | 关键表3.0～5.0V、典型3.3V；特性页3.3～5V，分别保留 |
| 磁场条件 | 30～150mT，典型60mT；关键指标表 |
| 典型电流 | 16mA（3.3V），关键指标表 |
| 典型启动 | 20ms；实际启动配置需核对 |
| 数据更新 | 1µs，不能直接当成任意运动下完整链路延时 |
| 噪声 | 0.015°（1σ），关键指标表 |
| 最高转速 | 120000rpm，按手册工作条件 |
| 温度 | −40～125°C |
| SPI | 三线，Mode3；最高10Mbps；16位角度+8位CRC |
| SSI | 最高5Mbps |
| ABZ | 4～16384步/圈，支持绝对位置启动功能 |
| UVW | 1～32对极，可编程 |
| PWM | 12位角度；约120Hz～3.8kHz可编程，可指示校准状态 |
| 封装 | QFN 3×3mm-16L |
| 保存 | ANLC系数及配置存入MTP |
参数依据：原厂数据手册及型号选型表。
与7111的边界
KTH7112面向在轴应用，不把KTH7111的离轴精度转写为本型号保证。校准后±0.07°属于产品特点给出的在轴条件，其他概述里的“优于±0.1°”应保留原语境，不能当成两项可任意互换的保证值。
SPI接入与校验
手册规定三线SPI、CPOL=1及CPHA=1，读角度和寄存器提供8位CRC。该三线接法不应按并联CS的通用从机拓扑直接照搬；多器件连接应按手册方案确认数据线与控制关系。
ABZ上电启动功能
绝对位置启动可在上电后以一段AB脉冲表达位置。接收端必须区分启动补发与正常运动计数，确认方向和计数初始化；不能只看到AB脉冲就将其全部用于运行速度估计。
从校准到整机
先固定磁体、轴线和气隙，再按ANLC流程运行并保存。重新上电复测零点、正反转残差和PWM模式。1µs更新、SPI传输与滤波响应分别进入控制时序，不应压成一个未经验证的“零延迟”结论。
