KTO9512

KTO9512 是三通道相位阵游标光学编码器前端,读取匹配码盘,输出差分正余弦和分区信号,供后级细分与绝对位置解算。

资料核对 · 12 篇相关文章

核心参数

参数数值、配置与条件
器件类型三通道相位阵游标光学编码前端
配套码盘产品特点列直径26mm光栅码盘
扫描结构3条模拟轨道+2条数字分区轨道,2位Gray码分区
位置能力配后级三通道Nonius插值最高24位单圈表达,不是芯片直接数字角度输出
整体供电4.1~5.5V;数字分区独立供电条件另列1.6~5.5V
供电电流整体表9.5~15mA;数字分区表典型1000µA,不能相加为统一工作点
跨阻增益0.7~1.4MΩ,典型1.0MΩ
截止频率−3dB典型400kHz
RMS输出噪声电气表典型0.5mV,不直接等于角度噪声
光谱范围/峰值400~950nm;峰值灵敏度波长典型680nm
光电流输入允许0~1120nA,按电气表
输出阻抗/启动内部输出阻抗典型110Ω;上电稳定最大100µs
温度/封装−40~125°C;optoQFN-32,5×5×0.9mm

参数依据:原厂数据手册及型号选型表。

前端输出什么

KTO9512把匹配码盘的明暗信息转换为差分正余弦及分区信号。后级仍需完成同步采样、细分与游标解算,不能直接用SPI读取本芯片24位角度。24位是配套系统的表达能力,不是光电前端独立保证的准确度。

三通道与两位分区

三条模拟轨道用于Nonius关系,两条数字轨道提供分区信息以区分重复刻度。码盘轨道几何与芯片感光区需要匹配,不能用任意26mm码盘替换;直径相同并不意味着线数、相位和分区码一致。

光源和模拟采集

光谱响应、光电流及跨阻增益共同决定输出幅度。应按目标光源、反射材料和间隙检查信号裕量,避免削波或弱光噪声。400kHz模拟带宽不能直接换成机械最高转速,还需要轨道周期数。

电源与整机验收

整体工作需4.1~5.5V,低压数字分区条件不代表全部模拟通道也能在1.6V工作。验证需同时保存三通道SIN/COS和分区状态,检查整圈码值连续性、偏心、倾斜、温度及污染,不能只看单路正弦幅值。

多通道采样和整机启动

三条模拟轨道的每条均有正弦和余弦差分信号,接入后端时应核对各组极性与两位分区信息。多路ADC应采用相容时间基准;轮流采样还要检查通道切换后的建立时间和输入负载,避免运动中因采样时间差改变轨道相位关系。

若要求上电即用,必须覆盖光源稳定、模拟输出建立、分区判定和后端解算的全过程。前端100µs上电稳定参数不能当成整机已完成自检的时间。调试可先检查光电信号,再检查分区,最后核对整圈角度;位数增加无法补回弱光或错误轨道关系丢失的信息。

官方资料

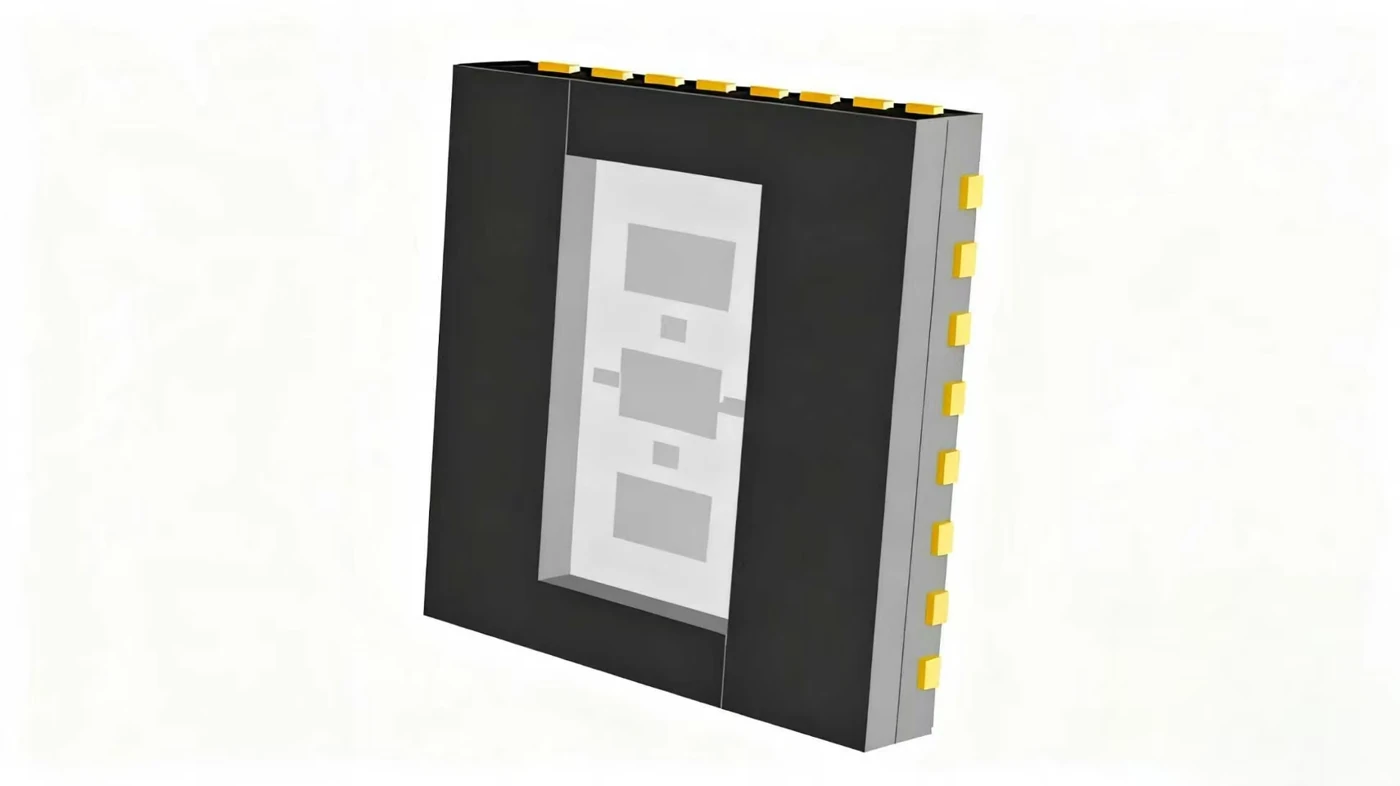

KTO9512 原厂产品或应用示意
图片来源:昆泰芯官方产品页。 · 原图出处 ↗
