MLX90381

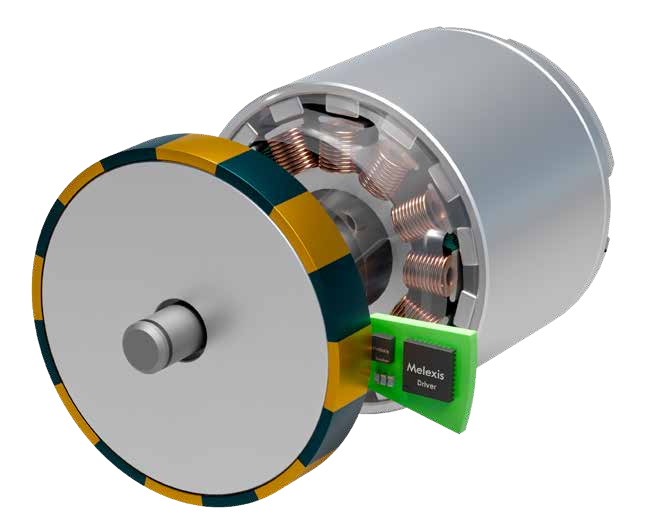

MLX90381 是 Melexis 小型 Triaxis 磁解析器，输出供外部采样解算的模拟角度信号，适用于紧凑电机位置反馈。
核心参数
| 参数 | 数值与适用条件 |
|---|---|
| 器件类型 | Triaxis 磁性 pico-resolver |
| 位置输出 | 模拟角度信号 |
| 安装特点 | 小型封装，适合紧凑电机布置 |
| 推荐供电 | 3.1～3.6 V（3.3V版本）；4.5～5.5 V（5V版本） |
| 工作电流 | 3.3V典型4.2 mA、最大5 mA；5V典型4.5 mA、最大5.5 mA；不含输出负载 |
| 工作温度 | −40～160°C |
| 输出刷新 | 典型2 µs；每分量1 µs顺序测量 |
| 跟踪延迟 | FILT=0/2/31分别典型5/7/37 µs；含滤波，非2µs刷新 |
| 磁场档位 | 中场10～70 mT，高场40～160 mT；依版本与轴配置 |
| 输出噪声上限 | 低/中/高带宽5/10/15 mV RMS；B=0、3.3V及第11页指定灵敏度 |
| 角速度口径 | >50,000 e-rpm，指Hall敏感板上的电角转速 |
| 封装 | DFN6-LW，2 × 2.5 × 1 mm |
| 编程 | 板上I²C编程；不是数字角度读取接口 |
| 误差条件 | 未经外部校正：35°C±10°、全温±15°；外部动态幅相/偏置补偿后误差另依中/高场及轴配置，不能直接以1°覆盖全部配置 |
参数来源：本页所列原厂产品资料与手册。
资料定位：MLX90381 Rev.003（2026-09-03）第1、10～15页。5V版本为后续扩充；旧Rev.002仅3.3V，不混写。
工作方式与型号定位
MLX90381是小封装Triaxis磁解析器，输出两路可选磁场轴的模拟信号，后级MCU完成角度计算。I²C用于板上编程，不应被误写成正常数字角度输出接口。
安装、接口与配置
2µs输出刷新与ADC采样、滤波及主控运算分别占用时间。选择XY、XZ或ZY平面以及灵敏度档后，应按磁路核对10～70mT中场或40～160mT高场范围。
校准与选型验证
对电机反馈应组合评估模拟共模、采样同步与高温表现。可编程增益和带宽要留下配置；最终模块仍需校准及整圈验证，器件ASIL-B SEooC定位也不自动等于整机达到相应安全等级。
