MLX90520

MLX90520是Melexis的电感式位置传感器，采用外部PCB线圈及导电目标物，双输入结构用于角度测量和游标位置处理。

资料核对 2026.10.24 · 3 篇相关文章

核心参数

参数	数值与适用条件
感知方式	电感式位置检测
数字位置分辨率	22 位
输入结构	双输入
外部结构	PCB 线圈与金属靶，依原厂应用设计
推荐供电	4.5～5.5 V，典型5 V
工作温度／封装	−40～125°C；TSSOP16
接口	SPI或SSI，帧内容可配置
位置误差	每输入通道±0.36°电角，±3σ含噪声；LFC=0及延时补偿、理想无偏置信号和规定动态条件
延时补偿	原厂特性列<1 µs；不含接口与主控处理
噪声（室温典型）	LFC=0/1/2：0.025°电角RMS；LFC=3/4：0.035°；LFC=5/6/7：0.055/0.075/0.100°
工作电流上限	LC振荡关闭、无MISO负载且fAC≤10MHz时12 mA；Q=18且fAC≤20MHz时20 mA
校准	每输入通道16点线性化，机械角与电角换算需按线圈周期

参数来源：本页所列原厂产品资料与手册。

资料定位：MLX90520 Rev.001（2026-01-20）第1、9～10页；特别保留°electrical，不改写为机械整圈误差。

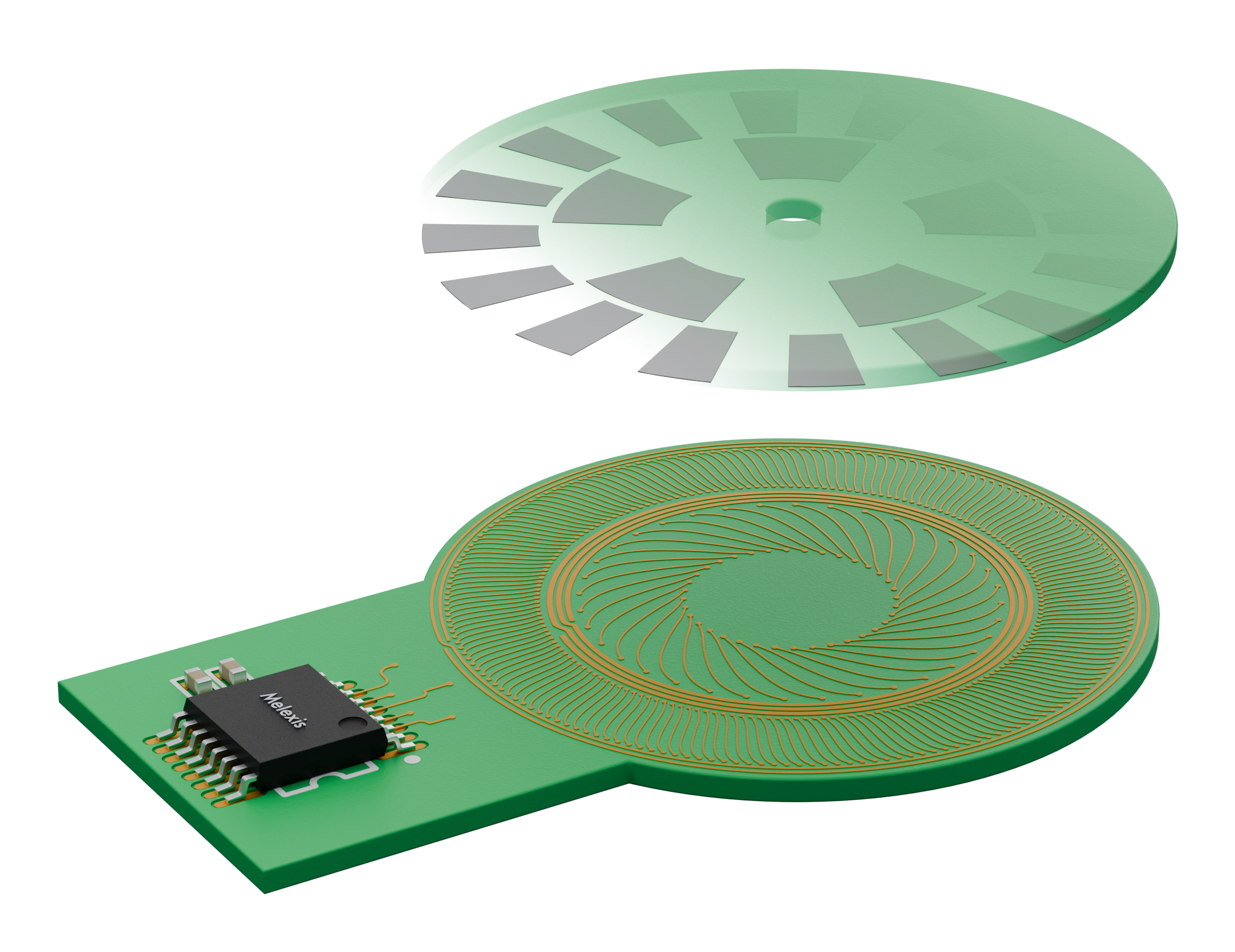

MLX90520采用外部PCB线圈与导电目标物，位置来自目标物对电磁耦合的调制。它不需要把永磁体放在芯片上方，磁角度器件的气隙与工作磁场表不能直接用于此方案。

双输入用于处理相应线圈信号及游标位置关系。22位描述数字位置表达，机械精度还取决于线圈、目标形状、偏心、倾斜和校准条件。

样机应按原厂应用设计匹配激励、接收线圈及目标，并扫描气隙、径向偏心和金属邻近物影响。验证既看细分误差，也看游标绝对位置是否跳区；不能只看静止读数末位是否平稳。
