MT6620GA

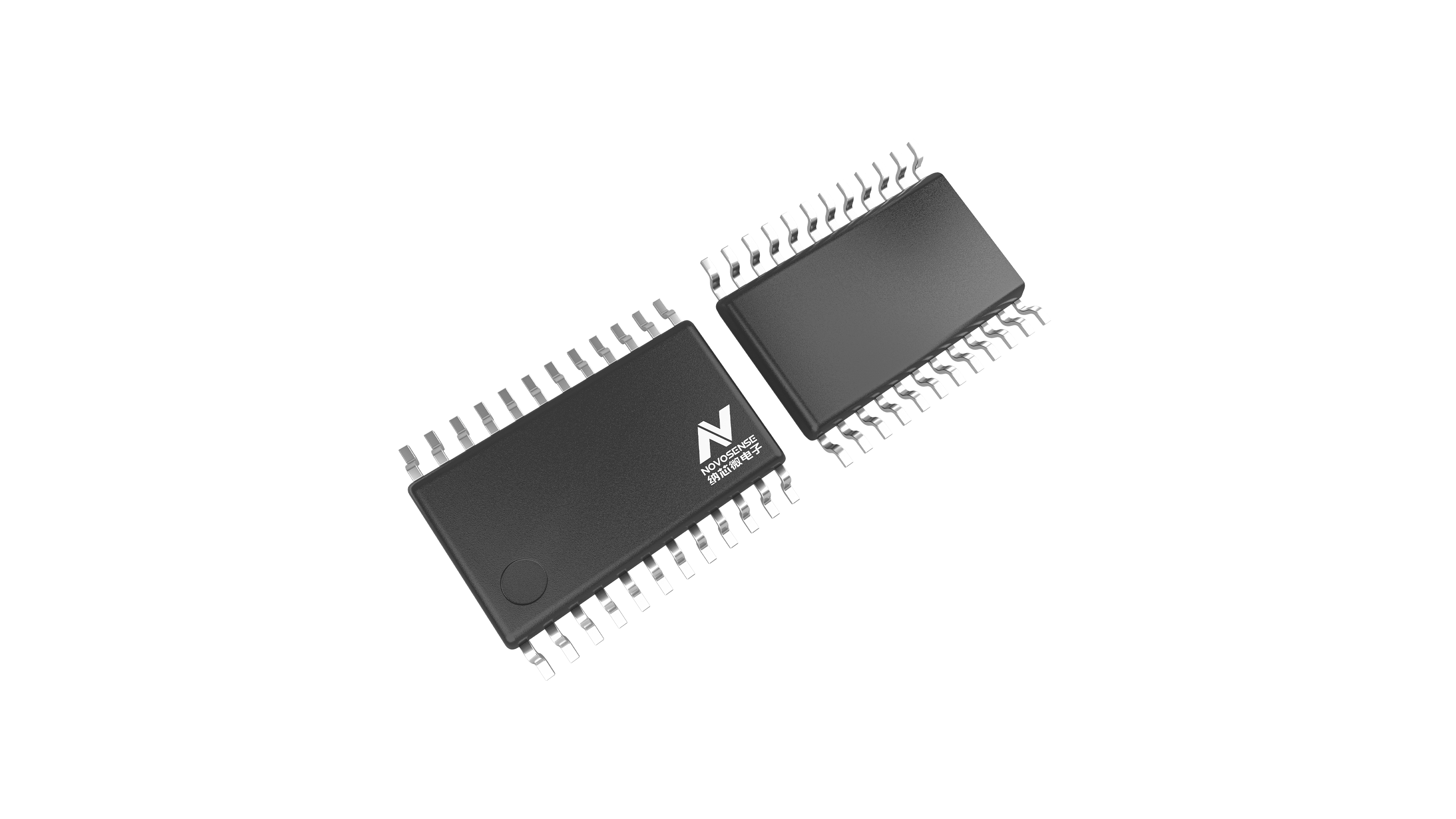

MT6620GA 是TSSOP24封装的离轴磁栅/磁环读头，基于固定极距Hall阵列感知周期磁场，适合多极旋转与线性位置链路。
核心参数与配置
以下为官网目录中 MT6620GA-ACH-R 这一配置的标注。最大值、典型值及测试条件以对应手册为准；不同订货号的差异列在后文。
| 项目 | 数值、配置与条件 |
|---|---|
| 产品定位 | 霍尔角度/位置编码器 |
| 目录类别 | 工业编码器 |
| 封装 | TSSOP24 |
| 目录等级 | Industrial |
| 数字接口 | SPI；官网目录标注，适用于上述订货配置 |
| 核心分辨率 | 16bit；官网目录标注，适用于上述订货配置 |
| PWM输出 | 12bit；官网目录标注，适用于上述订货配置 |
| UVW增量输出 | 1~63pole pairs programmable；官网目录标注，适用于上述订货配置 |
| ABZ增量输出 | 1~2500ines programmable；官网目录标注，适用于上述订货配置 |
| 目录最高转速 | <192,000/N；官网目录标注，适用于上述订货配置 |
| 匀速传播延迟 | 5us；官网目录标注，适用于上述订货配置 |
| 温度范围 | -40~125；官网目录标注，适用于上述订货配置 |
| 目录供电 | 3.3~5.0；官网目录标注，适用于上述订货配置 |
固定极距决定磁尺和磁环
官网说明内置阵列面向2mm极距。磁环直径、极对数和读头半径必须与该空间周期配合，磁尺则要核对极距和移动方向；不能把任意多极环放到上方就沿用同一位置比例。
周期内角度与全行程位置分开
读头先由正余弦信号解析电气周期。单周期细分不独自识别跨过了多少个磁极，上电唯一位置还需要系统说明极号、参考或其他粗位置来源；目录16bit不能改写成任意磁环的全圈绝对精度。
最高转速必须带上磁极数
目录转速字段使用含N的表达式，说明机械速度和磁极事件频率有关。应按实际磁环、输出线数与接收器带宽换算脉冲密度，再验证高速往返和参考建立，不直接复制一个脱离N的最高转速。
完整订货号与资料
| 完整订货号 | 封装、等级、状态及对应手册 |
|---|---|
| MT6620GA-ACH-R | TSSOP24；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6620GA-AKT-R | TSSOP24；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6620GA-STD-R | TSSOP24；Industrial；Active；中文手册 · 英文／原版手册 |
版本与适用条件
完整订货号区分预设配置与供货形式；CT、QT、GT、SGT、SJT等型号字母还对应不同成员或封装。
这些OPN的目录参数相同，寄存器预设、包装和其他功能仍应按完整订货号确认。
