MT6709QC

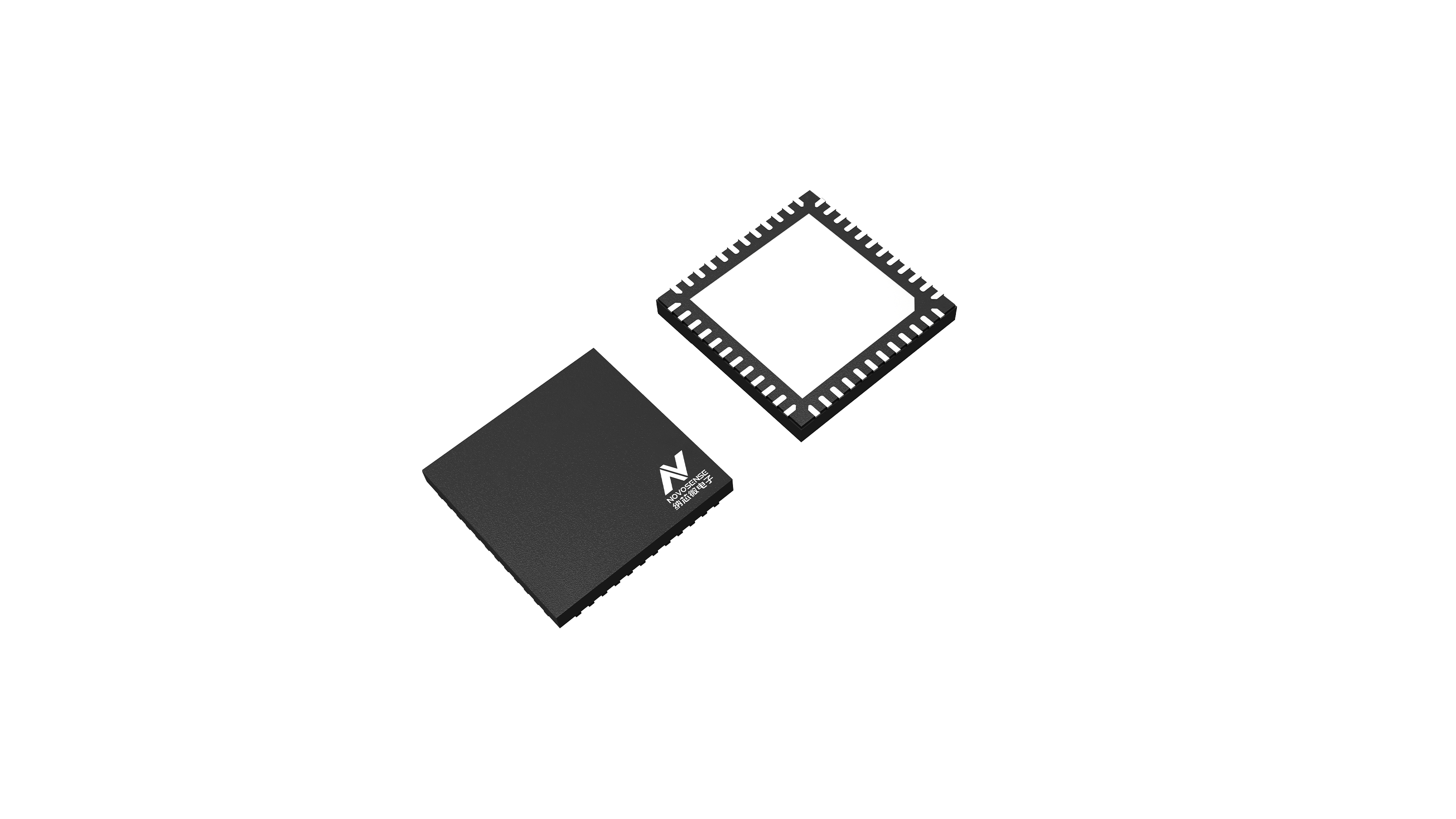

MT6709QC 是QFN48封装的外部正余弦角度解码芯片，接收线性Hall产生的模拟信号；它本身不等于集成磁敏元件的绝对角度传感器。
核心参数与配置
以下为官网目录中 MT6709QC-STD 这一配置的标注。最大值、典型值及测试条件以对应手册为准；不同订货号的差异列在后文。
| 项目 | 数值、配置与条件 |
|---|---|
| 产品定位 | 外置正余弦解码/插补细分器 |
| 目录类别 | 位置传感器专用芯片 |
| 封装 | QFN48 |
| 目录等级 | Industrial |
| Resolution | 17 bit；官网目录标注，适用于上述订货配置 |
| UVW增量输出 | 1~63Polarity/Cycle；官网目录标注，适用于上述订货配置 |
| PWM输出 | 12bit/cycle；官网目录标注，适用于上述订货配置 |
| ABZ增量输出 | 1~2500 Pulse/ cycle；官网目录标注，适用于上述订货配置 |
| Power Consumption | 20mA；官网目录标注，适用于上述订货配置 |
| Operating Temperature (℃) | -40~125；官网目录标注，适用于上述订货配置 |
| 目录供电 | 3.3~5.0；官网目录标注，适用于上述订货配置 |
| Type | Encoder Decoding Chip；官网目录标注，适用于上述订货配置 |
传感单元在芯片之外
官网描述由外部线性Hall围绕单对极磁环产生差分正余弦输入。系统需要同时设计传感器供电、安装相位、输入幅度和共模，先检查原始信号轨迹，再评估解码后的角度。
零偏、增益与相位分别影响解码
外部四路信号的失配会进入计算链，不能仅凭解码器码宽判断整机准确度。调试记录应保留各路输入、转动方向及整圈轨迹，并按手册实施相应补偿。
输出单位按每周期解释
目录ABZ、UVW和PWM以周期表达，主控应明确传感器磁周期与机械一圈的关系。若改变磁体结构，位置比例和电角换向配置也要随之核对，不能沿用原比例。
完整订货号与资料
| 完整订货号 | 封装、等级、状态及对应手册 |
|---|---|
| MT6709QC-STD | QFN48；Industrial；Active；中文手册 · 英文／原版手册 |
版本与适用条件
完整订货号区分预设配置与供货形式；CT、QT、GT、SGT、SJT等型号字母还对应不同成员或封装。
这些OPN的目录参数相同，寄存器预设、包装和其他功能仍应按完整订货号确认。
