MT6826SJT
MT6826SJT 是MT6826S系列的QFN24成员，保留AMR角度感知及数字/增量输出路径；QFN封装与完整预设需作为独立设计对象。
核心参数与配置
以下为官网目录中 MT6826SJT-ACD 这一配置的标注。最大值、典型值及测试条件以对应手册为准；不同订货号的差异列在后文。
| 项目 | 数值、配置与条件 |
|---|---|
| 产品定位 | AMR磁角度编码器 |
| 目录类别 | 工业编码器 |
| 封装 | QFN24 |
| 目录等级 | Industrial |
| 数字接口 | 4-wire SPI；官网目录标注，适用于上述订货配置 |
| 核心分辨率 | 15bit；官网目录标注，适用于上述订货配置 |
| PWM输出 | 12bit；官网目录标注，适用于上述订货配置 |
| UVW增量输出 | 1~16pole pairs programmable；官网目录标注，适用于上述订货配置 |
| ABZ增量输出 | 1~4096lines programmable；官网目录标注，适用于上述订货配置 |
| 目录最高转速 | <120,000RPM；官网目录标注，适用于上述订货配置 |
| 匀速传播延迟 | 2μs~10μs；官网目录标注，适用于上述订货配置 |
| 温度范围 | -40~125；官网目录标注，适用于上述订货配置 |
| 目录供电 | 3.3~5.0；官网目录标注，适用于上述订货配置 |
QFN24成员要先核引脚与地回路

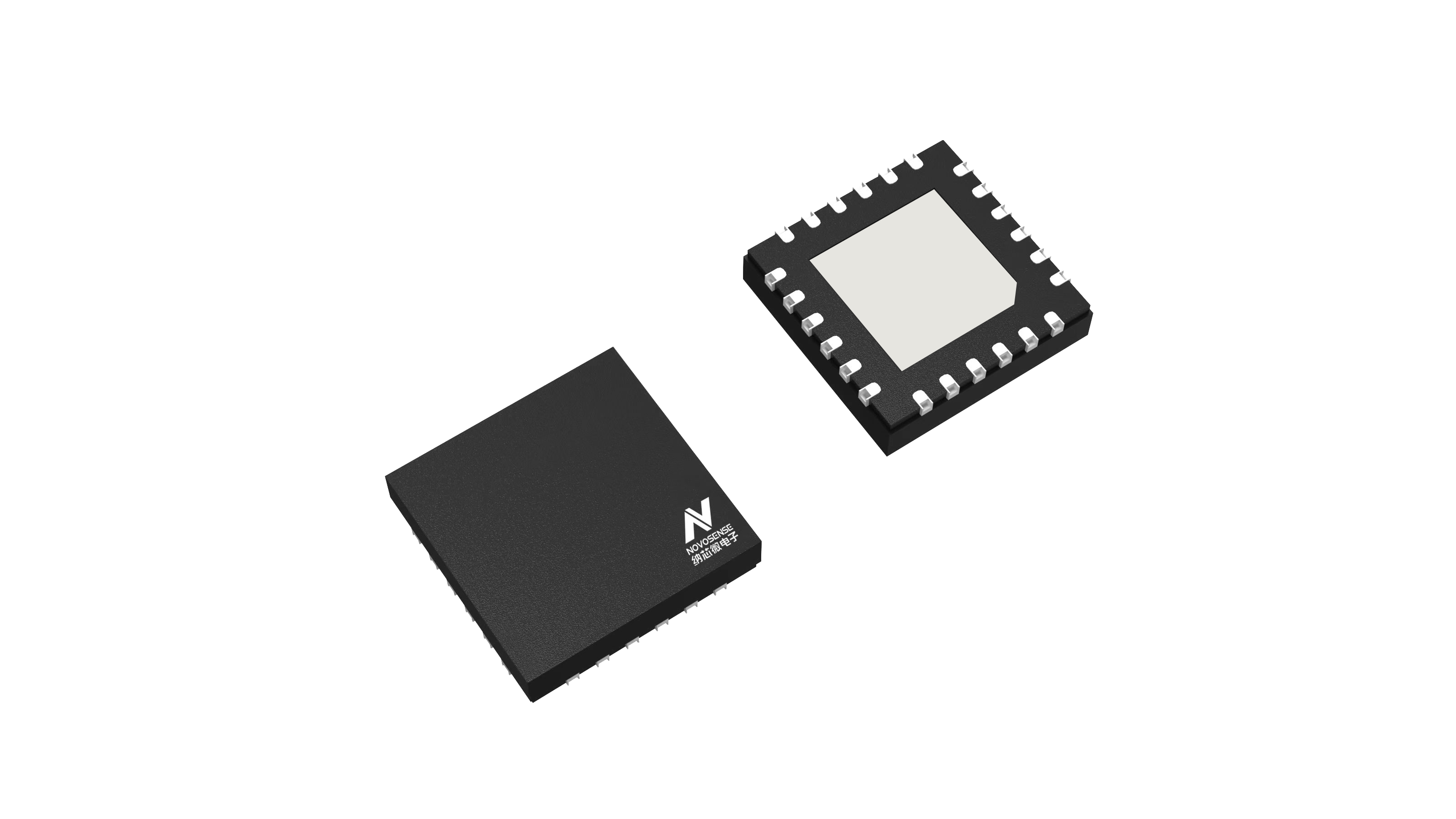

本型号不是TSSOP16的SGT封装改名。应按QFN24引脚、裸露焊盘和电源回路设计PCB，再决定输出组合；共享产品图片不能证明两个封装可互换。
绝对角度可给增量计数建立基准
SPI读取和ABZ跟踪共用同一角度链，系统可用绝对读数建立启动位置，但仍要处理主控计数器启用时刻、方向和Z参考。它们有助于交叉检查通信，不能据此构成独立传感冗余。
STD与其他预设配置
目录列出不同SJT订货号，公开矩阵未逐项解释全部上电预设。固件应回读实际配置并保存对应记录，不把不同预设混成一颗固定功能器件。
完整订货号与资料
| 完整订货号 | 封装、等级、状态及对应手册 |
|---|---|
| MT6826SJT-ACD | QFN24；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6826SJT-AKD | QFN24；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6826SJT-STD | QFN24；Industrial；Active；中文手册 · 英文／原版手册 |
版本与适用条件
完整订货号区分预设配置与供货形式；CT、QT、GT、SGT、SJT等型号字母还对应不同成员或封装。
这些OPN的目录参数相同，寄存器预设、包装和其他功能仍应按完整订货号确认。
