MT6835GT
MT6835GT 是MT6835 AMR角度系列的TSSOP16型号，目录列21位角度和SPI、ABZ、UVW、PWM等路径；完整预设与生命周期必须逐项保留。
核心参数与配置
以下为官网目录中 MT6835GT-A10K-R 这一配置的标注。最大值、典型值及测试条件以对应手册为准；不同订货号的差异列在后文。
| 项目 | 数值、配置与条件 |
|---|---|
| 产品定位 | AMR磁角度编码器 |
| 目录类别 | 工业编码器 |
| 封装 | TSSOP16 |
| 目录等级 | Industrial |
| 数字接口 | 4-wire SPI；官网目录标注，适用于上述订货配置 |
| 核心分辨率 | 21bit；官网目录标注，适用于上述订货配置 |
| PWM输出 | 12bit；官网目录标注，适用于上述订货配置 |
| UVW增量输出 | 1~16pole pairs programmable；官网目录标注，适用于上述订货配置 |
| ABZ增量输出 | 1~16384lines programmable；官网目录标注，适用于上述订货配置 |
| 目录最高转速 | <120,000RPM；官网目录标注，适用于上述订货配置 |
| 匀速传播延迟 | 2μs~10μs；官网目录标注，适用于上述订货配置 |
| 温度范围 | -40~125；官网目录标注，适用于上述订货配置 |
| 目录供电 | 3.3~5.0；官网目录标注，适用于上述订货配置 |
21位角度和校准目标不是一项保证
官网给出的高码宽描述数字输出，详情中的校准目标精度另有磁路和运动条件。不能用理想码距推断实际准确度，也不能把宣传中的目标值改成全温最大误差。
自动校准要验证运动与保存结果
官网介绍自动非线性校准，系统仍需按手册提供相应运动和输入条件。校准结束、非易失写入以及重新上电加载分别验收，并用独立位置参考检查残差，不只看完成标志。

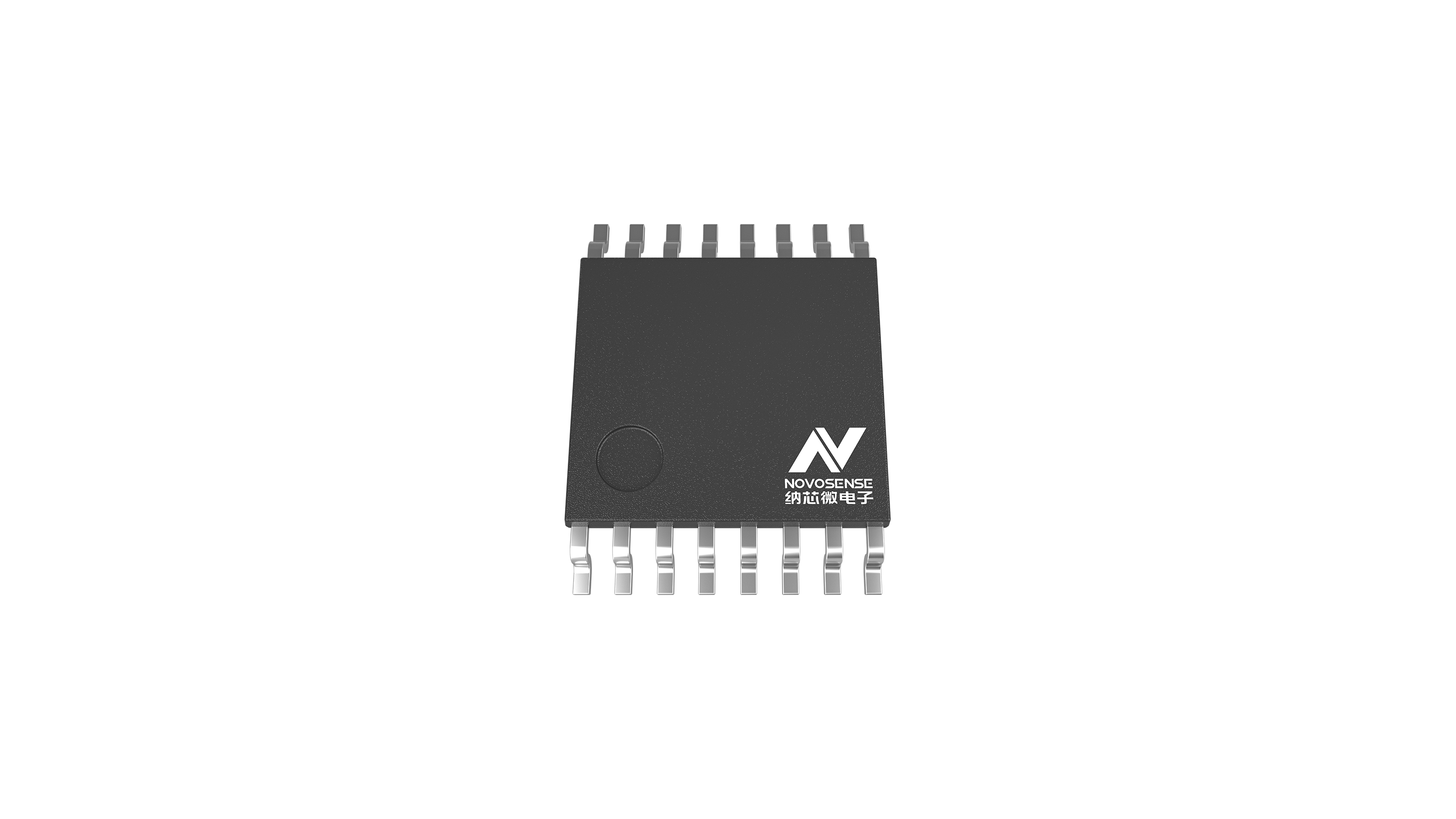

GT封装与A10K预设
MT6835GT采用TSSOP16，A10K为具体预设配置。官网将该A10K预设标为不推荐新设计，而其他GT预设仍Active；具体供货和配置见完整订货表。
订货版本之间的差别
生命周期状态
| 目录标注 | 适用完整订货号 |
|---|---|
| Not Recomended for New Designs | MT6835GT-A10K-R |
| Active | MT6835GT-AED-R、MT6835GT-AGD-R、MT6835GT-M5F-R、MT6835GT-M5H-R、MT6835GT-STD-R |
完整订货号与资料
| 完整订货号 | 封装、等级、状态及对应手册 |
|---|---|
| MT6835GT-A10K-R | TSSOP16；Industrial；Not Recomended for New Designs；中文手册 · 英文／原版手册 |
| MT6835GT-AED-R | TSSOP16；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6835GT-AGD-R | TSSOP16；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6835GT-M5F-R | TSSOP16；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6835GT-M5H-R | TSSOP16；Industrial；Active；中文手册 · 英文／原版手册 |
| MT6835GT-STD-R | TSSOP16；Industrial；Active；中文手册 · 英文／原版手册 |
“Not Recommended for New Designs”表示该完整订货号不推荐用于新设计，不代表全部预设停产。请结合表内仍为Active的版本核对供应与配置。
版本与适用条件
完整订货号区分预设配置与供货形式；CT、QT、GT、SGT、SJT等型号字母还对应不同成员或封装。
同型号不同预设的生命周期可能不同，供货与新设计适用性按具体OPN查询。
