如是有为 · 型号与产品
MT6901QB

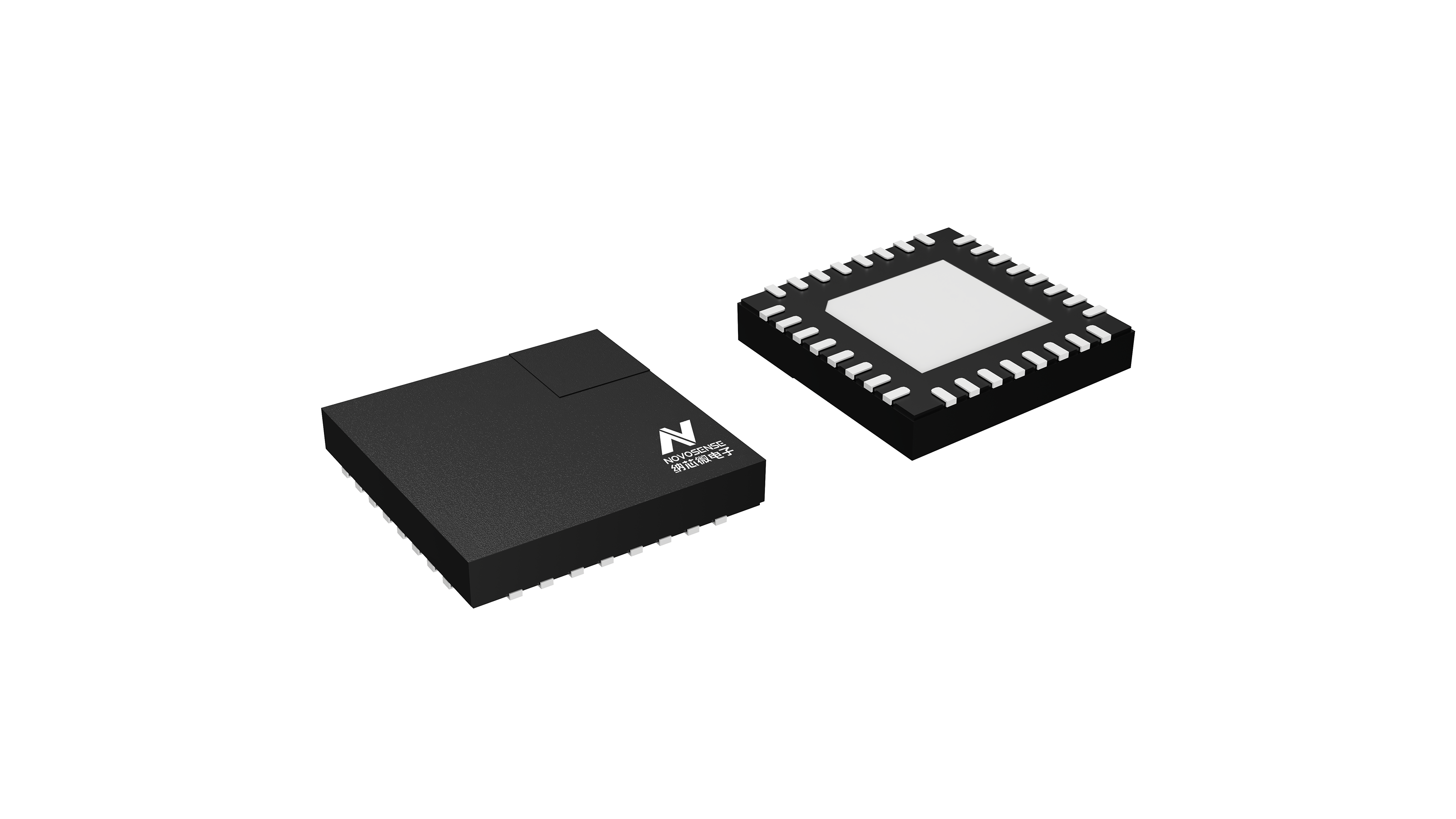

MT6901QB 是QFN32封装的电涡流感应双码道游标角度编码器，系统由定子PCB、激励/接收线圈与转子结构共同构成，不属于磁体式AMR或Hall传感器。
核心参数与配置
以下为官网目录中 MT6901QB-STD 这一配置的标注。最大值、典型值及测试条件以对应手册为准；不同订货号的差异列在后文。
| 项目 | 数值、配置与条件 |
|---|---|
| 产品定位 | 电涡流感应游标编码器 |
| 目录类别 | 工业编码器 |
| 封装 | QFN32 |
| 目录等级 | Industrial |
| 数字接口 | 4-wire SPI；官网目录标注，适用于上述订货配置 |
| 核心分辨率 | 21bit；官网目录标注，适用于上述订货配置 |
| PWM输出 | 12bit；官网目录标注，适用于上述订货配置 |
| UVW增量输出 | 1~16pole pairs programmable；官网目录标注，适用于上述订货配置 |
| ABZ增量输出 | 1~16384lines programmable；官网目录标注，适用于上述订货配置 |
| 目录最高转速 | <12,000RPM；官网目录标注，适用于上述订货配置 |
| 匀速传播延迟 | 10us；官网目录标注，适用于上述订货配置 |
| 温度范围 | -40~125；官网目录标注，适用于上述订货配置 |
| 目录供电 | 3.3~5.0；官网目录标注，适用于上述订货配置 |
传感器包括定转子PCB几何
官网明确基于电涡流感应，定子上有激励、接收线圈和芯片，转子上有对应线圈。板层、线圈几何、气隙及转子材料都参与位置测量，不能只选一颗芯片就沿用磁编码器的磁体安装方式。
双码道提供游标位置关系
游标绝对位置来自两个码道信号的组合，粗位置与周期内角度需协调。应验证全圈唯一性、码道过渡和上电状态，再看细分码宽；21bit目录字段不单独证明线圈系统的有效精度。
完整手册与设计条件
官网目录与产品详情暂无独立数据手册PDF；引脚设计、寄存器配置和线圈实现需使用对应版本的完整手册。
完整订货号与资料
| 完整订货号 | 封装、等级、状态及对应手册 |
|---|---|
| MT6901QB-STD | QFN32；Industrial；Active；官网当前未列可核验PDF |
版本与适用条件
完整订货号区分预设配置与供货形式；CT、QT、GT、SGT、SJT等型号字母还对应不同成员或封装。
官网目录与产品详情暂无该型号公开数据手册下载项。
这些OPN的目录参数相同，寄存器预设、包装和其他功能仍应按完整订货号确认。
官网暂无此型号PDF下载入口，详细电参数与时序请向原厂索取对应版本。
