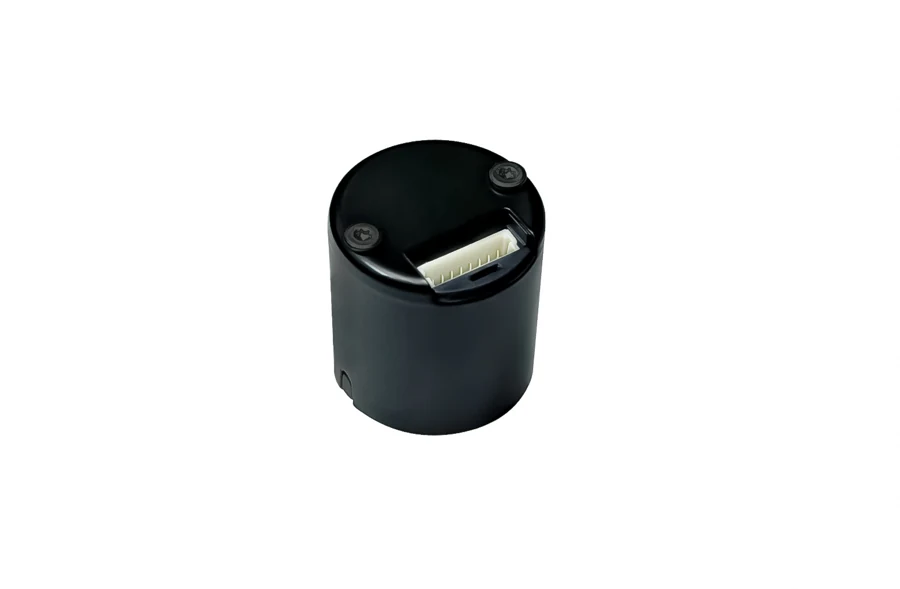

KTD-S100B-1609-LP2A-BAQ
这是POSITAL免电池多圈套件的一种明确订货配置。原厂系列说明Wiegand脉冲给断电计圈供能；正常位置接口仍有供电要求，不能把“免电池”理解成整条串行接口无需电源。
核心参数
| 参数 | 数值、功能与适用条件 |
|---|---|
| 产品状态 | 页面生命周期列Lab Sample；不能按已量产可采购承诺介绍 |
| 单圈／多圈 | 此订货号单圈9bit、多圈16bit；不是25bit角度准确度 |
| 技术／接口 | TMR磁测量；SSI with Preset，RS422输出；页面列错误/警告位和寄存器诊断 |
| 接口周期 | ≥50µs；不等于所有内部测量都在该周期完成 |
| 供电／功耗 | 4.5～5.5VDC；57mA（5V），功耗≤0.3W |
| INL条件 | 页面列±0.0878°（≤12bit），室温校准后；该9bit成员仍需区分码宽与INL定义 |
| 环境／结构 | −40～105°C，IP30，轮毂式套件；整机EMC由集成方案确认 |
产品功能与测量链
这是POSITAL免电池多圈套件的一种明确订货配置。原厂系列说明Wiegand脉冲给断电计圈供能；正常位置接口仍有供电要求，不能把“免电池”理解成整条串行接口无需电源。
接入与验证
此型号页面明确是Lab Sample，不能作为既成量产替换推荐。恢复位置还应验证断电移动、反转、上电首帧、Preset和圈数边界。先读免电池多圈的状态边界，再将应用所需配置与量产供货状态向原厂逐项确认。
