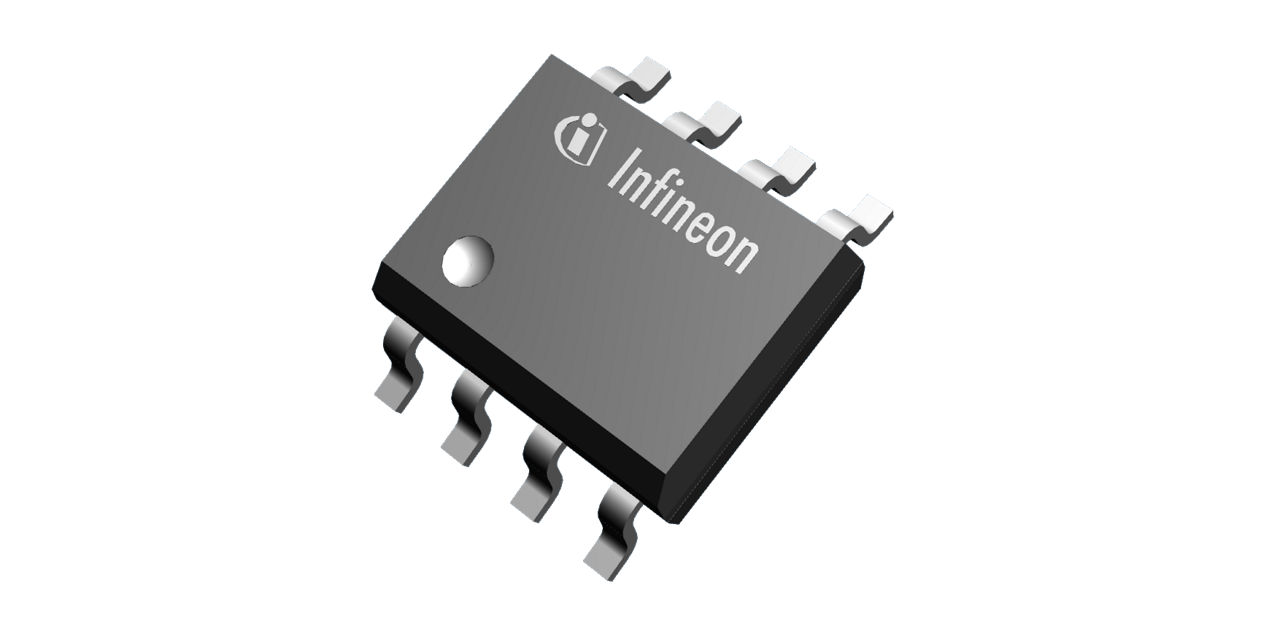

TLE5012B

TLE5012B 离轴安装误差排查：先核对磁场条件、完整型号、SSC 接入与自校准配置，再区分静态误差和动态延迟。附原厂资料及复现条件单。

资料核对 2026.10.24 · 7 篇相关文章

核心参数

参数	数值与适用条件
感应技术	GMR 磁角度检测
数字数据	角度与状态读取
通信	SSC 等功能由 E5000 等具体后缀配置
订货范围	增量及其他输出组合按对应引脚表
角度表达	15位绝对角，手册称0.01°分辨率；SIN/COS原始值16位
推荐供电	3.0～5.5 V
工作电流	典型14 mA，最大16 mA
SSC速率	最高8 Mbit/s，双向三线
磁场条件	25°C时BXY 30～50 mT对应−40<TJ<150°C；较低结温允许60/70mT，须按第16～17页曲线
角度误差口径	启用自动校准时，手册概述全温及寿命最大1.0°；磁场及安装条件仍须满足
上电时间	典型5 ms，最大7 ms；期间写访问有限制
温度口径	结温−40～150°C，不能直接代替环境温度

参数来源：本页所列原厂产品资料与手册。

资料定位：TLE5012B Rev.2.1（2018-06-20）第1、16～17页及原有本页SSC/校准引用。

TLE5012B通过GMR测量磁场方向，完整后缀决定默认接口与输出配置。SSC与状态信息一起构成数字角度读取，不能只保留角度字而丢掉安全字和错误状态。

SSC是SPI-compatible双向三线接口，需核对DATA换向与时序。原厂精度条件采用规定的均匀平面磁场，任意离轴磁路不能直接沿用同一保证误差。

AUTOCAL更新相关偏置和幅值参数，不等于所有机械非线性都会消失。诊断应分开检查静态残差和运动延迟，并保存完整后缀、磁体、气隙、供电、温度和配置，以便重现误差。

TLE5012B 利用 GMR 元件测量磁场方向。能读到角度，不等于保证任意离轴磁路的机械角精度。数据手册的精度条件采用均匀平面磁场，并限定垂直分量为零，不能直接套到任意侧向安装。原厂数据手册，第16–17页

完整后缀与配置：记录 E5000 等完整型号并读回配置，不能只写“TLE5012”。各后缀的接口和默认功能不同。第45–46页
接入是否正确：SSC 是 SPI-compatible 的双向三线接口；核对 DATA 换向、帧结构、安全字与时序，不直接套任意四线 SPI 驱动。第26–29页
自校准修了什么：AUTOCAL 不等于整圈离轴非线性校准。用户手册描述其用 X/Y 极值更新偏置与幅值同步参数，并对整圈运动和温度变化设条件；剩余周期误差仍需参考角验证。用户手册入口，正文第22–23页，需 myInfineon 登录
静态还是动态：静止角度误差与转动后出现的误差分开记录；滤波、接口与预测配置影响动态表现，刷新周期不能直接当固定测量延迟。第23–24页

本站的起步建议是保存一张条件单：完整型号、磁体与充磁方向、相对转轴位置、气隙、供电、温度、转速、接口和配置；保留参考角与输出角的整圈原始记录。它是复现建议，不是原厂指定验收流程，也不能单凭一个 INL 数字确定根因。
