TLE5502
TLE5502是英飞凌基于TMR技术的磁角度传感器系列，以模拟正余弦信号为主要输出，供外部控制器采样解算。
核心参数
| 参数 | 数值与适用条件 |
|---|---|
| 感应技术 | TMR |
| 输出 | 模拟正弦／余弦信号 |
| 处理 | 外部 ADC 采样与角度解算 |
| 所附资料 | TLE5502D 双通道版本手册 |

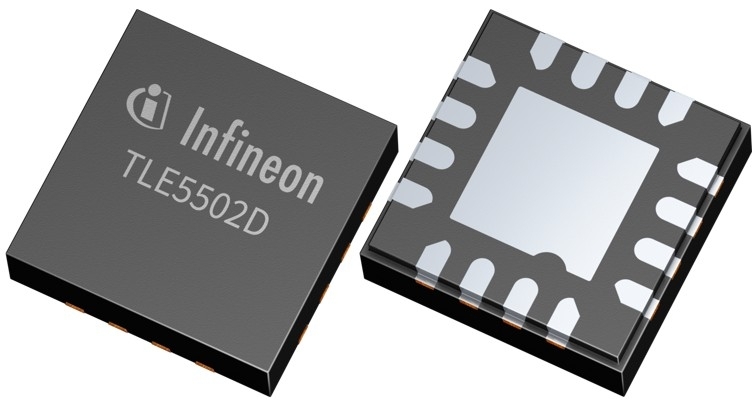

| 所附版本 | TLE5502D S0002/S0003，PG-VQFN16，双die |
| 推荐供电 | 2.7～5.5 V |
| 工作磁场 | 20～80 mT，需满足温度与磁体温度系数曲线 |
| 扩展磁场 | 80～130 mT时输出幅度可低于规定最小值，不等同正常保证区 |
| 环境温度 | −40～150°C |
| 角速度 | 功能范围最高1×10^6 °/s；按手册第9页 |
| 输出幅度特征 | 最高0.33 V/V，比例式差分模拟桥输出 |
| 安全条件 | ASIL-D SEooC能力需外部安全机制；并非整机认证 |
参数来源：本页所列原厂产品资料与手册。
资料定位：TLE5502D Rev.1.10（2026-03-09）第1、9～10页；S0002解耦P/N桥与S0003 SIN/COS桥引脚不同。
工作方式与型号定位
TLE5502以TMR模拟正余弦为主要输出，后端ADC和控制器负责角度解算。本页所附资料对应TLE5502D双通道版本，不能把它与其他后缀的通道和引脚直接合并。
安装、接口与配置
模拟接入应同时检查共模、摆幅、负载和采样同步。正余弦波形看似平滑仍会有幅差、偏置及正交误差，后端补偿需要相应原始数据。
校准与选型验证
双通道可用于比较，但共用磁体和装配会引入共因误差。验证应包括每通道整圈误差、通道差与温度变化，以及外场、供电和断线时的行为，不能以两路一致代替机械参考。
官方资料
下载件对应 TLE5502D；其中双通道及供电条件不代表所有 TLE5502 成员。
