VCE2758
VCE2758 将AMR敏感结构和ASIC集成，提供360°绝对角度及多种输出；18位输出码宽、14位有效角度口径和ABZ的4096ppr上限需要分开读取。
核心参数
依据原厂手册（2026-01 Rev.A.3，30页）。典型值、最大值与适用条件分别保留。
| 参数 | 数值与适用条件 |
|---|---|
| 原理与输出角度 | AMR与ASIC集成，0～360°；饱和磁场下测方向；18位为数字输出字宽（手册第1、5页） |
| 有效角度口径 | 14位；典型最小分辨率0.022°；电气表明确14-bit effective angular resolution，不写18位机械精度（手册第5页） |
| 工作电源／温度 | 3.0～5.5 V；−40～125°C；推荐工作范围；典型参数除特别说明外在25°C（手册第3、5页） |
| INL | 典型±0.3°；全温范围、工作磁场>300 Gs；该数位于TYP列，不是MAX保证（手册第5页） |
| 工作电流 | 典型10 mA；电气表总条件TA=−40～125°C、VDD=3.0～5.5V，典型值25°C（手册第5页） |
| 瞬态噪声 | 典型0.01° RMS；25°C；随系统滤波带宽配置调整（手册第5页） |
| 无补偿系统延时 | 典型2 µs；电气表Actual latency without compensation；首页<2µs宣传与此分开，不写最坏值（手册第1、5页） |
| 最高跟踪速度 | 18000 rpm；单对极条件；不是ABZ任意配置均满足的整机速度（手册第5页） |
| ABZ输出 | 1～4096 ppr；按寄存器和订货配置；PPR与主控四倍频计数分开（手册第5页） |
| UVW／PWM | UVW 1～16极对；PWM典型971.1或485.6 Hz，±5%；频率由PWM_FREQ配置；不能把UVW极对数当编码器机械圈数（手册第5页） |
| 启动／存储 | 典型启动16 ms；MTP典型1000次擦写；MTP读写3.0～5.5V，按编程流程；不上升为任意工作条件寿命保证（手册第5页） |

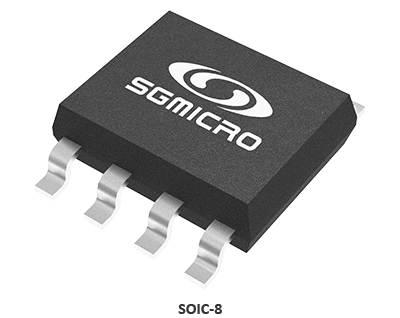

| 封装与接口 | SOIC-8或TQFN3×3-16JL；SPI/SSI/ABZ/UVW/PWM；SOIC-8与TQFN引脚资源及3/4线SPI不同，按完整订货配置（手册第1、2、4、7页） |
先分清码宽、有效角度和增量脉冲
VCE2758 的18位数字角度并不等于18位有效机械精度。手册另外给出14位有效角度口径，而ABZ提供1～4096ppr；接收器若作四倍频，得到的是边沿计数。三种数值分别服务数字传输、噪声/有效分辨与增量计数，不能互换。
封装和出厂配置决定接入方式
SOIC-8的三线SPI与TQFN的四线SPI、UVW/PWM/ABZ引脚复用需要按订货行检查。完整Q/S配置号还包含脉冲数、方向、Z宽度、滤波与迟滞等差异；目录保留这些订货号用于检索，画图与软件初始化时仍须回到对应配置。
高转速要同时检查ABZ带宽与动态误差
最高18000rpm是在单对极条件下的跟踪指标。按4096ppr计算，A/B基频在该转速可达1.2288MHz，这是计算值；实际还要检查接收器、线缆和边沿能力。整机延迟应包括滤波、串行读取和控制计算，不能只填芯片典型2µs。
同系列器件差异
VCE2758将ABZ可配置上限扩展到4096ppr，VCE2755表列上限为1024ppr。两者对应手册均列18位码宽、14位有效角度口径及相同温度范围，不能仅凭型号数字推断静态准确度更高。
资料版本与边界
- 网页概述称全温±0.3°、延迟<2µs；电气表第5页将±0.3°和2µs列在TYP列，本文按表格条件解释，不作最大保证。
- 参数来自原厂文档；寄存器配置、编程和整机表现仍需在目标硬件上验证。
- 官网列出VCE2758Q132，但对应PDF订货表尚缺明确条目；其默认配置应向原厂确认。
