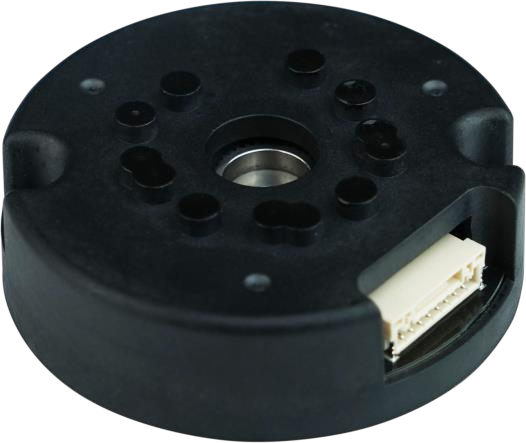

WIN48
WIN48是锐鹰分体式机械多圈绝对编码器系列，强调薄型结构和无电池多圈位置保持，用于精密运动反馈。
核心参数
| 参数 | 数值、功能与适用条件 |
|---|---|
| 结构 | 分体式机械多圈，无计圈电池 |
| 本页手册版本 | 单圈 17 位、多圈 12 位 |
| 外形上限 | 直径 48.2 mm、高 15.5 mm，依所附 17 位版本尺寸图 |
| 接口 | 随完整订货码选择 |
参数依据：原厂产品页或对应资料。
产品功能与测量链
WIN48采用分体式机械多圈结构，机械转数状态不依赖计圈电池。薄型化适合紧凑电机，但转子、读头与齿轮机构仍须按完整装配图定位。
接入与配置
本页所附G12S17版本为12位多圈与17位单圈，不能把其他WIN48变体的单圈码宽或通信配置直接套入。直径48.2mm、高15.5mm同样限于该尺寸图。
使用与验证
验证应包含无电源正反转、重新上电读取、多圈回绕和机械零点保持。机械多圈免电池维护，不意味着无需检查磨损、冲击和安装应力；接口线序与控制器协议仍需逐版确认。
官方资料
此处尺寸和位数来自 WIN48 的 17 位版本手册，未混用其他 23 位版本参数。
