磁铁转过去，编码器自己记数：韦根效应为什么不需要电

一根只有约四分之一毫米粗的合金丝，为什么能在没有电池的情况下，给断电后的编码器记下一圈？

有一道老问题：家里水表走的那个字，是怎么记上去的？

老式水表靠齿轮，纯机械结构——好理解。但如果没有电池，磁铁只要转过去，一根合金丝就突然吐出一个电脉冲，足够让电子计数器把圈数写下来，这件事就没那么直觉了。

这就是韦根效应：不是持续发电，而是在磁化状态越过阈值时，突然释放一个短促但可用的电能脉冲。

一根线，为什么会突然“翻面”

韦根线通常由 Vicalloy 一类钒—钴—铁磁性合金制成，直径大约 0.25 mm。它经过退火、拉伸、扭转和时效处理后，径向上形成矫顽力不同的磁性区域：一部分更容易翻转，另一部分更能保持原来的磁化状态。

工程资料常把它简化成“软磁区＋硬磁区”的双稳态结构。外部反向磁场逐渐增强时，磁化方向不会跟着平滑转过去；达到临界阈值后，某个区域会发生雪崩式反转，磁通在极短时间内跳变。

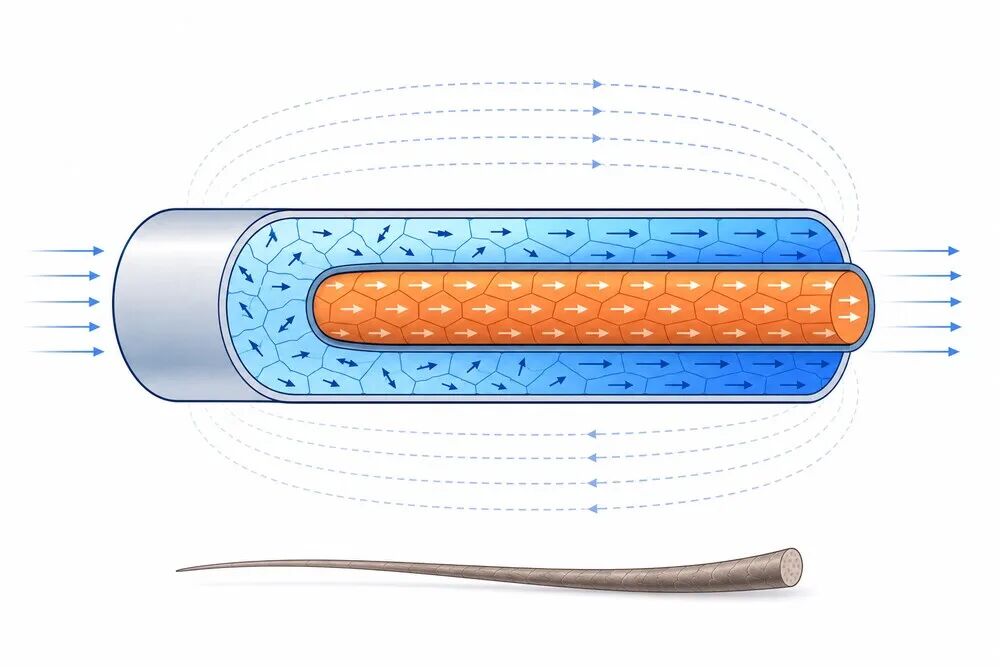

图1｜韦根丝的核心不是“两种材料拼接”，而是同一根合金丝经加工后形成不同矫顽力区域。图中蓝色与橙色用于区分软、硬磁区。

技术注：不同制造工艺与研究模型，对“外层软、内核硬”或“外壳硬、内芯软”的描述并不完全一致；真实径向磁性还包含过渡层。理解韦根效应的关键不是死记内外顺序，而是存在矫顽力不同的区域，以及阈值触发的快速磁化反转。

线圈怎样把“翻面”变成电压

韦根丝从拾取线圈中央穿过。磁化状态突变时，穿过线圈的磁通量也会迅速变化。根据法拉第电磁感应定律：

U = −N · ΔΦ / Δt

其中， N 是线圈匝数，ΔΦ是磁通变化量，Δt是变化时间。翻转通常发生在微秒量级，因此即使总能量很小，线圈两端仍能出现数伏级的尖脉冲。具体峰值、脉宽和可收集能量取决于线圈、磁场、负载与整流电路，不能只用一个固定电压概括。

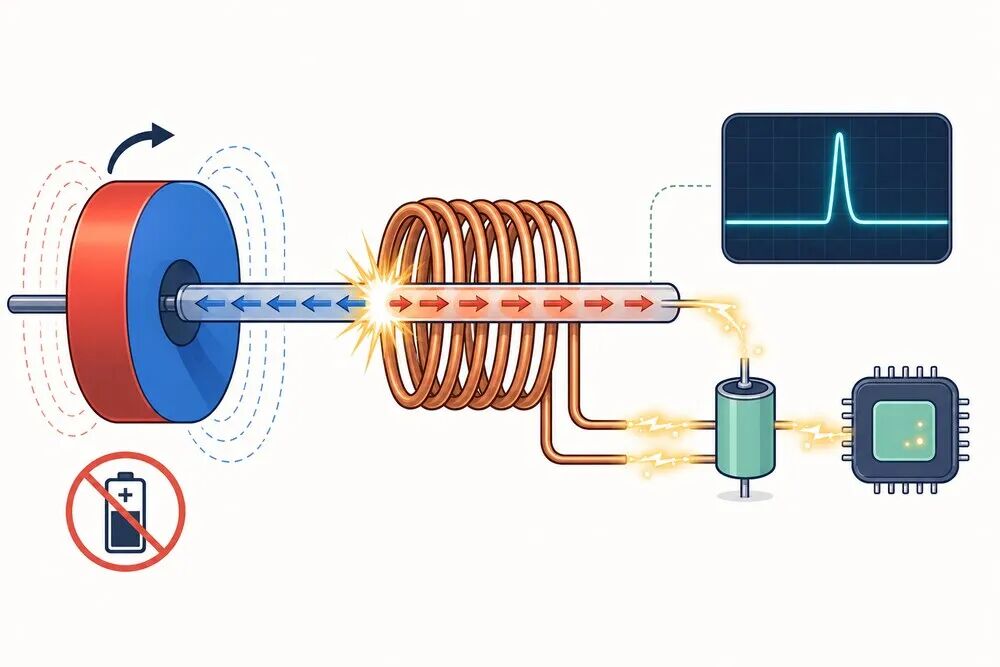

图2｜旋转磁铁改变外部磁场，韦根丝达到阈值后快速翻转；线圈得到尖脉冲，整流并暂存后，为一次计数和非易失写入供能。

最反直觉的优势：慢慢转，也能出脉冲

普通线圈发电直接依赖磁通变化速度：转得越慢，电压越低。韦根传感器却先把缓慢变化的外场“攒”到翻转阈值，再由材料内部完成一次快速跳变。因此，只要外部磁场确实跨过触发阈值，慢慢拧轴和快速转轴得到的单次脉冲能量可以保持在较稳定的范围内。

必须把两句话分开：
① 脉冲对转速不敏感；
② 但磁铁距离、方向和磁场强度仍决定能否越过触发阈值。磁铁太远，照样不会出脉冲。

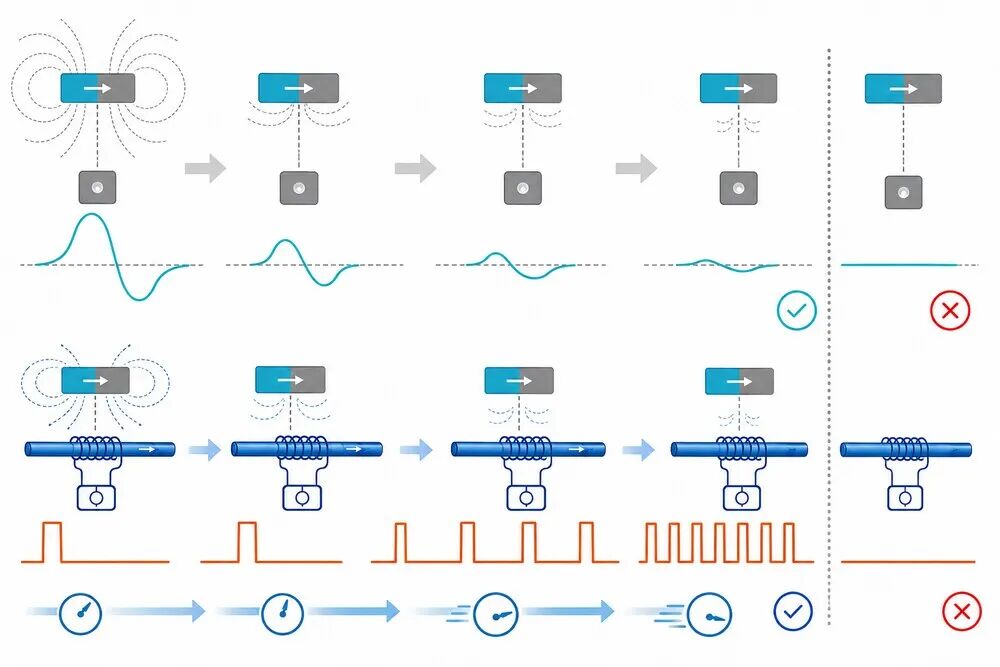

图3｜上排：普通模拟磁传感信号会随磁铁变远而连续减弱。下排：韦根脉冲在成功触发后对运动快慢不敏感；一旦磁场低于阈值，则完全没有脉冲。

断电以后，编码器怎么知道又转了几圈

多圈绝对编码器有一个隐藏需求：机器断电以后，轴仍可能被人拧动。再次上电时，系统不仅要知道当前单圈角度，还必须恢复总圈数。

电池当然能解决，但会带来寿命、维护、低温和运输限制。无电池多圈大致有三条技术路线：

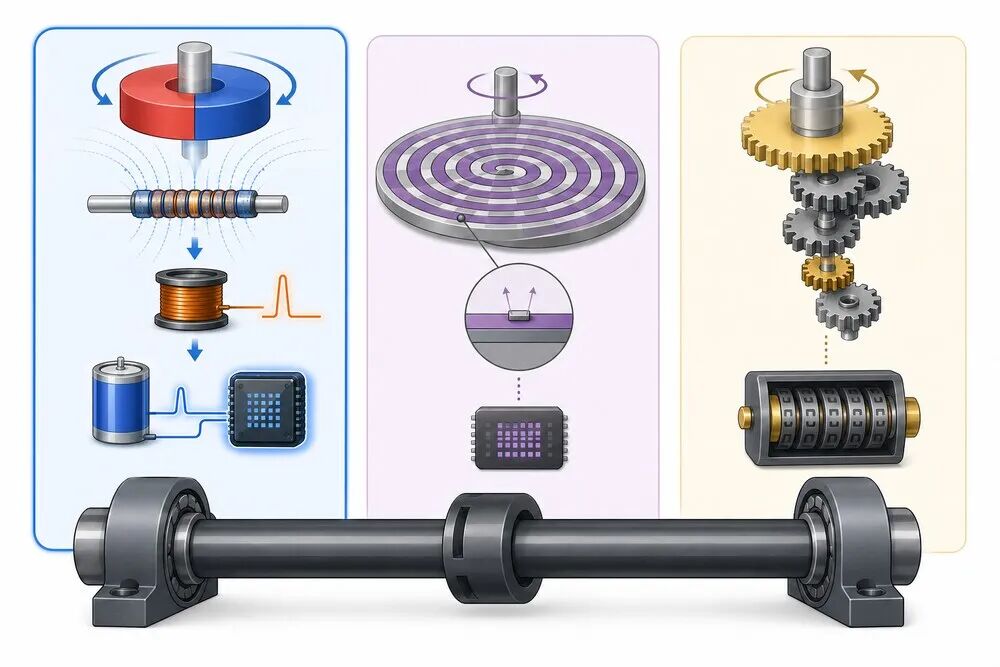

图4｜左：韦根脉冲主动供能写入；中：磁性薄膜被动保存状态；右：机械齿轮直接记圈。三条路线解决的是同一个断电记账问题。

对韦根方案来说，最硬的一条能量约束是：

E采集 > E整流 + E计数 + E写入 + E损耗

每次反转得到的能量只有纳焦到数百纳焦量级，电子系统必须在极短窗口内完成整流、方向判断、计数和可靠写入。因此，真正难的不是“线圈能不能亮一下”，而是断电、抖动、反转和写入中断时，圈数永远不能多记或少记一次。

韦根能告诉你“发生了一次”，但不能单独告诉你“现在在哪”

单个韦根元件本质上输出事件脉冲。它擅长证明磁场越过了一次翻转阈值，却不能独立给出连续的绝对角度。方向也通常需要单圈角度传感器、磁场时序或额外通道配合判断。

工业多圈编码器里的典型组合，是一颗霍尔、AMR 或 TMR 芯片负责实时单圈角度；韦根元件负责在有电和断电状态下，为圈数更新提供事件与能量。两条链路最后合成：

绝对多圈位置 ＝ 单圈绝对角度 ＋ 已累计圈数

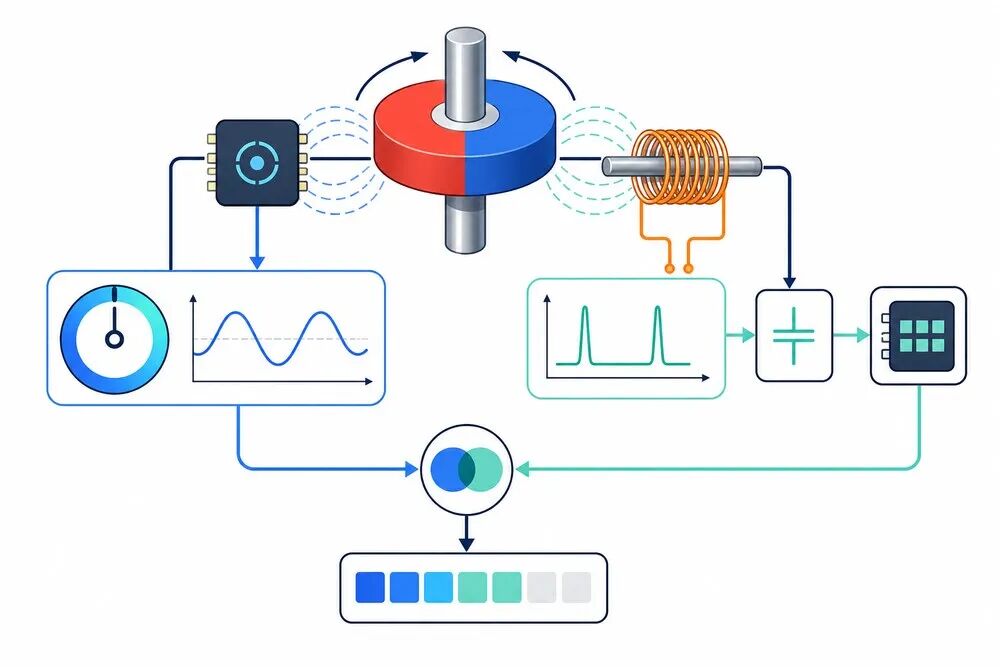

图5｜角度芯片连续测量单圈位置；韦根支路每圈产生事件脉冲并为计圈写入供能；系统将两者合成为多圈绝对位置。

什么场景值得用韦根

第一类：无电池多圈编码器。断电后轴仍会被拖动，又必须保证圈数不丢，这是韦根最成熟、最有说服力的场景。

第二类：长期免维护的转动或事件计数。水表、燃气表、阀门、门轴和其他慢速机构，只要磁场布置能够稳定跨过阈值，就可以用韦根脉冲降低电池维护压力。

第三类：极慢运动下仍要取能。普通微型发电机在近乎静止时输出太弱，而韦根的单次翻转能量对运动速度不敏感，适合“很久不动，偶尔动一下”的设备。

什么场景完全不适合

需要连续绝对角度：韦根不是角度编码器，停住时没有连续输出。

系统本来就有稳定电源：只测角度或转速时，霍尔、AMR、TMR 往往更简单。

磁场无法跨过阈值：气隙太大、磁铁太弱或姿态错误时，不是幅度变小，而是直接漏脉冲。

没有做原子化写入：取到能量不等于圈数可靠；掉电写入、正反抖动和异常复位必须系统级验证。

韦根老，但它解决的约束一点也不老

韦根效应诞生于 1970 年代。半个世纪以后，它仍活在工业编码器和低功耗计数系统里，不是因为它比所有磁传感器更准，而是因为它能把一个外部约束直接删掉：没有电，照样能记下这一次转动。

最好的传感器，不一定是精度最高的那一个；
而是能让系统少背一个约束的那一个。

韦根线解决的不是高精度角度测量，而是断电后的事件记录和临时取能。只有当这个约束真实存在时，它才可能成为最优解；如果系统始终有电、只要实时角度，就应该果断换别的方案。

参考资料

J. R. Wiegand, “Bistable Magnetic Device”, US Patent 4,247,927
POSITAL / FRABA, “Energy Harvesting with the Wiegand Effect”
L. Jiang et al., “Magnetic Structure of Wiegand Wire Analyzed by First-Order Reversal Curves”, 2022
POSITAL batteryless multi-turn encoder technical materials
Analog Devices ADMT4000 product materials

本文只讨论韦根效应及其能量采集应用，不讨论门禁系统中的 Wiegand 通信接口。
