KTM52xx 校准点堆到256个，全温±0.15°纹丝不动：0.1°的关节精度目标还是摸不到
首发于公众号「如是有为」 · 查看原文
编码器角度误差校准点加得再密也压不住温漂，根源是封装热应力造成的整圈直流偏移不在校准表能拟合的维度里，必须靠角度-温度二维标定才能补掉。
一个做人形机器人关节升级的客户，最近被一件事搞得很挫败。
编码器换了新方案，分辨率从16bit拉到21bit，校准后典型精度从±0.35°干到±0.015°，数字漂亮得像广告图。
装到关节上一测，全温跑一圈，角度误差还是摁不进0.1°的目标。
工程师的第一反应是“校准点不够细”。64点加到128点，再加到256点。
温漂数字纹丝不动。
这才是最反常识的地方：不是校准没做够，是这道坎压根不在校准表能补的维度里。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
核心拆解 01/05
校准表到底在补什么
校准表补的是随角度周期变化的误差，不是所有误差。
先说清楚编码器的角度误差长什么样。
单圈内，误差不是随机噪声，而是一条随角度周期变化的曲线：幅值失配、正交误差、磁铁不理想，这些都会在θ、2θ、更高次谐波上留下痕迹。
校准表（Golden表）干的事，说白了就是沿着这条曲线，每隔几度打一个点，记下修正值，插值覆盖整圈。
点数越密，曲线描得越准。KTM5220用64点+贝塞尔插值，把这类周期性谐波误差压到±0.015°典型值，靠的正是这个逻辑。
这套逻辑对“随角度变化”的误差非常有效。问题是，温漂里有一块误差压根不随角度变化。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
核心拆解 02/05
有一种误差，不长在角度轴上
温漂里最麻烦的一项，是随温度变化的整圈直流偏移。
封装是三种材料粘在一起：硅片、铜引线框、塑封料。温度一变，三者膨胀速度不一样，芯片表面就被拉扯出剪切应力。
这个应力通过压阻效应，把传感器的敏感轴悄悄拧转一个极小的角度，对sin、cos两路信号注入等量同向的相位偏移。
麻烦在于：整圈积分之后，增益、正交、零点这些谐波项会相互抵消，唯独这个共模相位偏移留下来，变成一个和角度无关的常数。
这就是为什么KTM5220标称的轴向温漂能到±0.15°，比校准后典型值±0.015°还大一个数量级。它不是芯片精度不行，是这块误差和校准表根本不在同一个维度上。
温漂本身是多因素叠加：桥路增益/失调温度系数、前端零漂、磁体矫顽力变化都会参与。共模相位偏移只是其中权重较高、又最容易被“多打校准点”忽略的一项。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
核心拆解 03/05
为什么加密校准点数没有用
角度轴采样再密，也补不上温度轴的信息缺口。
校准表拟合的是“误差关于角度的函数”。你在θ轴上打再多点，拟合的还是同一条曲线在同一个温度下的样子。
往底层拆一层：编码器误差可以分成“不随θ变化的常数项”和“随θ周期起伏的谐波项”。校准表沿角度轴打点插值，本质上是在描这些随θ变化的谐波项。
转子转一整圈，周期性的谐波项会抵消为零，只有那个不随角度变化的常数项会原样留下来。
这个直流偏移不是θ的函数，是温度的函数。你在25°C标定出来的那张表，到了60°C，偏移量已经变了，但表本身不知道温度变了，它只认角度。
角度轴上的采样密度，救不了温度轴上的信息缺口。这是两个维度的事，不能用其中一个补另一个。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
核心拆解 04/05
换条传感路线，坑还在不在
换传感路线不等于绕开封装应力，关键是标定维度。
这不是某一颗芯片选错路线的问题。换型号、换技术路线，同样这笔账还得重新算。
昆泰芯KTM5220：21bit AMR在轴，校准后INL典型±0.015°（25°C单点）。坑点是这个值不含全温封装应力偏移。
昆泰芯KTH78：16bit霍尔直接测磁场分量，结构相对简单，但分辨率与校准后精度低于AMR方案；封装应力路径也不会因为感磁原理不同就消失。
分立式GMR/TMR方案：只要是硅基传感器加塑封，就绕不开CTE失配。选型该问的不是“精度多少”，而是“这个精度覆盖了几个标定维度、多大温区”。
共同点是同一个：温度轴这笔账跑不掉，区别只是权重大小、要不要认真对待。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
核心拆解 05/05
工程上怎么破：把一维表换成二维表
破局办法不是继续堆角度点，而是做角度×温度二维标定。
单值Golden表只在一个参考温度下有效。想覆盖温漂，思路只有一个：把校准从“角度一维”升级成“角度×温度二维”。
先摸清关节实际工作温区；量产前做高低温老化，提前释放部分封装残余应力；再按几个温度点分别标定，把结果写进片内MTP。
KTM5220的EEPROM支持1000次擦写、150°C下十年数据保存，这套二维标定方案有地方落地。
真正的问题是工程团队有没有意识到这是两个维度的问题，而不是把256个角度点堆上去了事。
编码器选型表从来不缺“精度”这一栏，缺的是“这颗精度是在哪个温度、几个维度下测出来的”这两栏。后者往往才是决定整机指标能不能落地的那道坎。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
结论提醒
别只看“精度”这一栏
以上机理分析基于封装工艺公开原理与内部工程资料整理，具体量级以实际芯片datasheet与全温实测为准，不代表所有AMR方案的通用结论。
选型和验收时，把精度数字和测试温度、标定维度、实际温区一起看，才能判断它是不是能落到整机指标里。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
基础知识卡 01/02
INL是什么，为什么厂家总爱标这个数

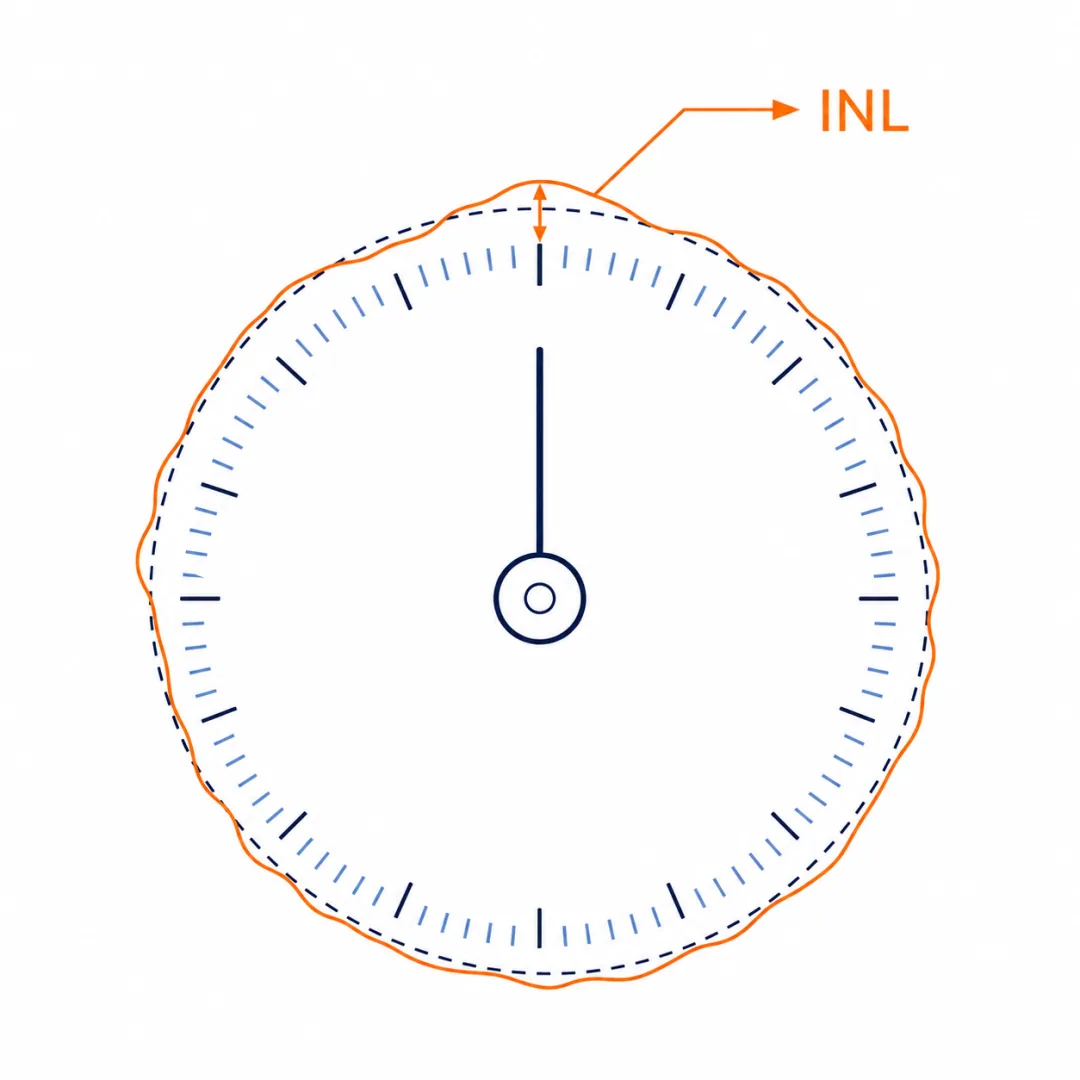

INL全称积分非线性，通俗讲就是“编码器实际给出的角度，和理想情况下应该给出的角度”之间，一整圈里最大能差多少。
这是编码器最常被拿出来对比的一个精度指标，厂家datasheet的典型值基本都在讲它。
但它通常是室温、单点测出来的“理想成绩”，不代表装到你的产品里、跑在你的温度范围时还能保持。
选型时多问一句“这个数是什么条件下测的”，比只看数字大小更重要。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
基础知识卡 02/02
校准表（Golden表）到底在干什么
简单说就是“提前把误差量出来，记成一张表，用的时候查表扣掉”。

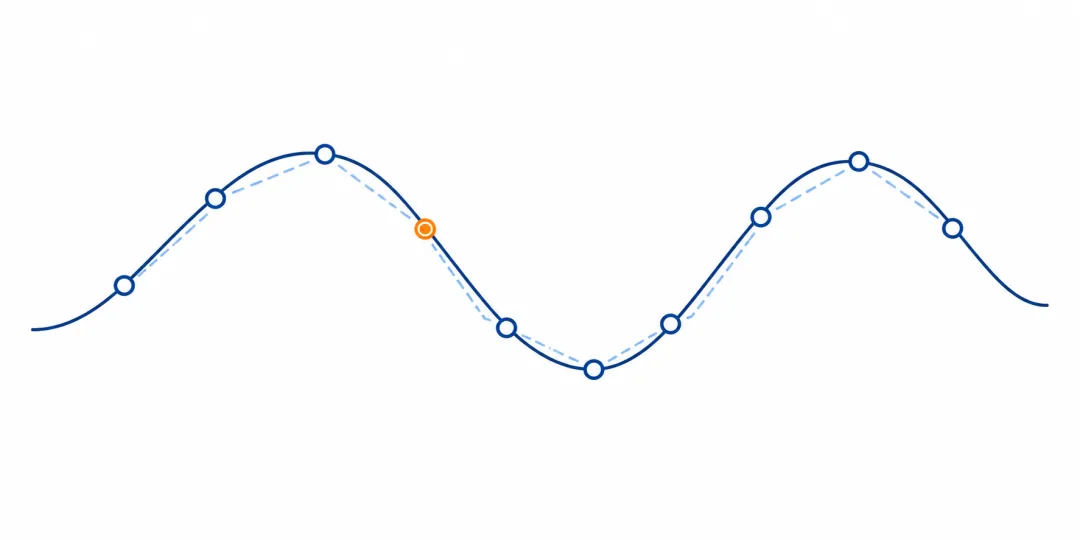

编码器转一圈，误差是有规律的周期性曲线，校准表就是沿这条曲线打点、记录、插值。
点打得越密，曲线描得越细，但这套办法只对“随角度变化”的误差有效。
如果误差根本不随角度变化，比如随温度整体漂移，校准表再密也无能为力。
《KTM5220校准点堆到256个，全温±0.15°纹丝不动》知识卡
