昆泰芯KTO9512做到24 bit， 静止读数为什么还在跳？

光学编码器KTO95122026-08-09

KTO9512用三通道游标把单圈位置做到24 bit，但最后几位能否站稳，仍取决于光电流、跨阻放大、ADC和带宽共同形成的噪声底。位数是刻度，噪声才是有效分辨率的边界。

一块KTO9512光编样机放在测试台上，码盘已经固定，角度末几位却一直跳。

▎测试台工位 · 三方各自甩锅现场

机械

轴没动。

算法

24 bit解算没溢出。

硬件

电源纹波、地线和ADC参考电压又查了一遍，数字还是停不住。

这时最容易做的，是给角度加平均，让曲线看起来安静。

▎但真正该问的是

一圈已经分成1677万格，为什么静止位置还不能稳稳落在其中一格？

答案不在寄存器里，而在KTO9512输出到后级ADC之间那条模拟信号链里。

01RESOLUTION ≠ ACCURACY

24 bit只是把尺子刻得更细

昆泰芯公开资料把KTO9512定义为游标绝对值光学旋转编码器芯片。它面向直径26 mm码盘，三条码道分别为512 CPR、510 CPR和480 CPR，芯片输出6对模拟差分信号，后级通过三通道Nonius游标关系获得最高24 bit单圈位置分辨率。

SPEC · 公开资料口径

Ø26 mm 码盘512 / 510 / 480 CPR6 对模拟差分1 MΩ 互阻增益三通道 Nonius24 bit 单圈

24 bit对应一圈：

◤ FORMULA 01 · 最低位角度

ΔθLSB = 360° ÷ $2^{24}$
≈ 0.00002146° ≈ 0.077 角秒

每个最低位约0.077角秒。这个数字很细，但它只说明数字位置最小可以变化多少，不说明最后一位一定可信。

KTO9512没有把"24 bit角度"直接装进光电二极管。光线先穿过码盘，片上相位阵列把光强变成光电流，再经1 MΩ互阻增益形成正余弦模拟信号，最后交给后级采样和插值。

SIGNAL CHAIN · 噪声就是从这条链里进来的

码盘▸光电流▸1 MΩ TIA▸差分 Sin/Cos▸ADC▸atan2 + 游标▸24 bit 角度

所以这颗芯片真正的工程价值，不只是一个24 bit数字，而是把三组光电阵列、码道匹配、差分输出和游标绝对位置关系放进了一条可实现的信号链里。与此同时，这条信号链也把噪声带进了角度。

02NOISE → ANGLE

噪声经过atan2，就不再叫电压噪声

先只看一条码道。理想正余弦信号可以写成：

◤ FORMULA 02 · 理想正余弦 + 噪声

S = A · sin(θ) + nS
C = A · cos(θ) + nC

这里统一规定：S为正弦通道，C为余弦通道，A为两路相同的有效峰值幅度，θ为栅距内相位，nS和nC分别为两路叠加噪声。后级按 atan2(S, C) 求相位；这里的参数顺序是"正弦在前、余弦在后"，与部分程序库写成 atan2(y, x) 时的 y=S、x=C 一致。

当噪声远小于信号幅值时，一阶近似为：

◤ FORMULA 03 · 一阶相位误差

δθ ≈ [ cos(θ)·nS − sin(θ)·nC ] ÷ A

如果两路噪声独立且RMS值相同，那么可以记住一个很实用的近似：

◤ FORMULA 04 · 记住这一条就够用

σθ ≈ σn ÷ A

σθ 为栅距内相位噪声的RMS值，σn 为单路电压噪声的RMS值。

▎这一句可以带走

角度噪声看的是噪声与信号幅值之比，不看输出寄存器写了多少位。

做一个明确标注的假设换算：若某一路有效正弦幅值为1 V，输入到解算器的宽带噪声为100 μV RMS，那么栅距内相位噪声约为10⁻⁴ rad。对KTO9512的512 CPR主码道，换成机械角约为：

◤ FORMULA 05 · 折算到机械角

σmech ≈ (10−4 ÷ 512) × (180° ÷ π)
≈ 0.0000112° ≈ 0.040 角秒

约0.040角秒，已经相当于 0.52 个 24 bit 最低位。

⚠ 口径声明 / SCOPE

文中1 V和100 μV不是KTO9512公开噪声规格，也不是对某颗样品的实测结论，只是用来说明换算方法。真正验收时，必须把实际输出幅值、后级ADC噪声和测量带宽代进去。

03OPERATING POINT

信号不是越大越好，我们已经踩过这个坑

只看上面的公式，很容易得到一个危险结论：既然σθ与幅值成反比，那就把LED开亮一点，把信号做大。库内KTO9512HI测试记录恰好说明了边界。

一次红光测试中，KTO9512HI样品的李萨如图变方，二次和三次谐波明显增加，INL分布也随之变化。后来确认，测试沿用了红外光源的供电电流，使HI版本的模拟信号靠近削顶阈值。内部讨论给出的推荐输出摆幅是小于2.2 V。

这次记录还提到，HI版本的TIA增益电阻提高约10%，图形有效感光面积提高约15%，信号幅值比旧版更大。

这组数字不能被写成普适产品规格，但它把工程矛盾讲得很清楚：

信号太小▼ 抖

固定噪声占比上升，角度开始抖。

信号太大▲ 削

前端进入削顶和非线性，李萨如圆变方，谐波与INL上升。

刚刚好✓ 稳

把工作点放在足够高的信噪比与足够大的线性余量之间。

所以，光编精度上限由噪声决定，并不等于"只要拼命增加光强就能提高精度"。噪声是最后的随机边界，削顶、谐波、码盘误差和安装偏心则是另一组系统误差，任何一项都可能先把精度拖垮。

04FILTER ≠ ACCURACY

降低采样率以后变稳，不代表光栅更准了

测试台上还有一个常见现象：把采样率从20 kHz降到1 kHz，或者对100个角度取平均，曲线马上变漂亮。对白噪声，RMS值近似与测量带宽平方根成正比：

◤ FORMULA 06 · 带宽项

σ ∝ √B

B 是等效噪声带宽，不是采样率本身。

对N个相互独立样本平均，则有：

◤ FORMULA 07 · 平均项

σavg ≈ σ ÷ √N

N 是相互独立的平均样本数。

平均100次，随机噪声理论上可以缩小约10倍。但光栅刻线没有因此变准，安装偏心没有消失，三条码道的相位误差也没有被平均掉。

▎一句话本质

滤波做的，是拿时间换稳定。

静态测量可以这样换。伺服反馈不能不算代价：滤波越重，数据年龄越大；转速一上来，延迟又会变成动态角度误差。

这不是KTO9512哪一颗芯片"不行"，而是高分辨率编码器普遍容易漏掉的一笔账：静态噪声、系统误差和动态延迟必须分开验收。

05SIGN-OFF EVIDENCE

三张图，比一句"24 bit精度"更能签字

如果要判断一套KTO9512光编是否真的碰到噪声墙，我会要求留下三组原始数据。

1静止角度时序和频谱

固定码盘，明确采样率、模拟带宽、数字滤波和采样时长，同时报告RMS、峰峰值和频谱。只给一个「抖动小于几位」，没有带宽，无法比较。

2三条码道的李萨如图

分别检查圆心、半径、正交性和是否削顶。圆变扁、变方或者中心偏移时，问题已经不是纯随机噪声，而是增益、偏置、相位或前端非线性。

3低速整圈误差图

用高精度基准对拖，把误差按机械角和各码道局部相位分别折叠。这样才能把随机噪声、细分周期误差、游标拼接问题和整圈安装误差拆开。

静止时有多抖 · 码道波形有多正 · 转一圈到底有多准

只有三句话都能回答，24 bit才从宣传页上的分辨率，变成系统里可以验收的有效位置能力。

06READING THE JITTER

最后几位跳动，不一定是坏事

如果输出的最后几位完全不动，未必说明编码器特别安静，也可能只是软件做了截位、死区或重滤波。

反过来，当数字分辨率已经细到能看见模拟前端的随机变化，末几位跳动反而说明数字尺子已经刻到了噪声底以下。

工程上真正要做的，不是强行让界面停下来，而是回答四个问题：

▎验收清单 · CHECKLIST

1在规定带宽下，静止角度噪声是多少？

2噪声折合成多少机械角、多少个24 bit LSB？

3李萨如图和低速误差图里，还有多少非线性与周期误差？

4为了压噪增加的滤波，会在最高转速下产生多大动态角误差？

昆泰芯KTO9512把26 mm码盘、三通道游标和模拟差分输出做进了国产光编方案，这解决了高分辨率绝对位置从哪里来的问题。

但24 bit以后，系统还要继续回答另一道题：这些细分出来的位置，有多少能穿过光电流、TIA、ADC和带宽共同形成的噪声底。

THE BOTTOM LINE

位数决定尺子刻了多少格
噪声决定指针能不能站稳

◆ ◆ ◆

07KNOWLEDGE CARDS

三张知识卡片，直接转给现场

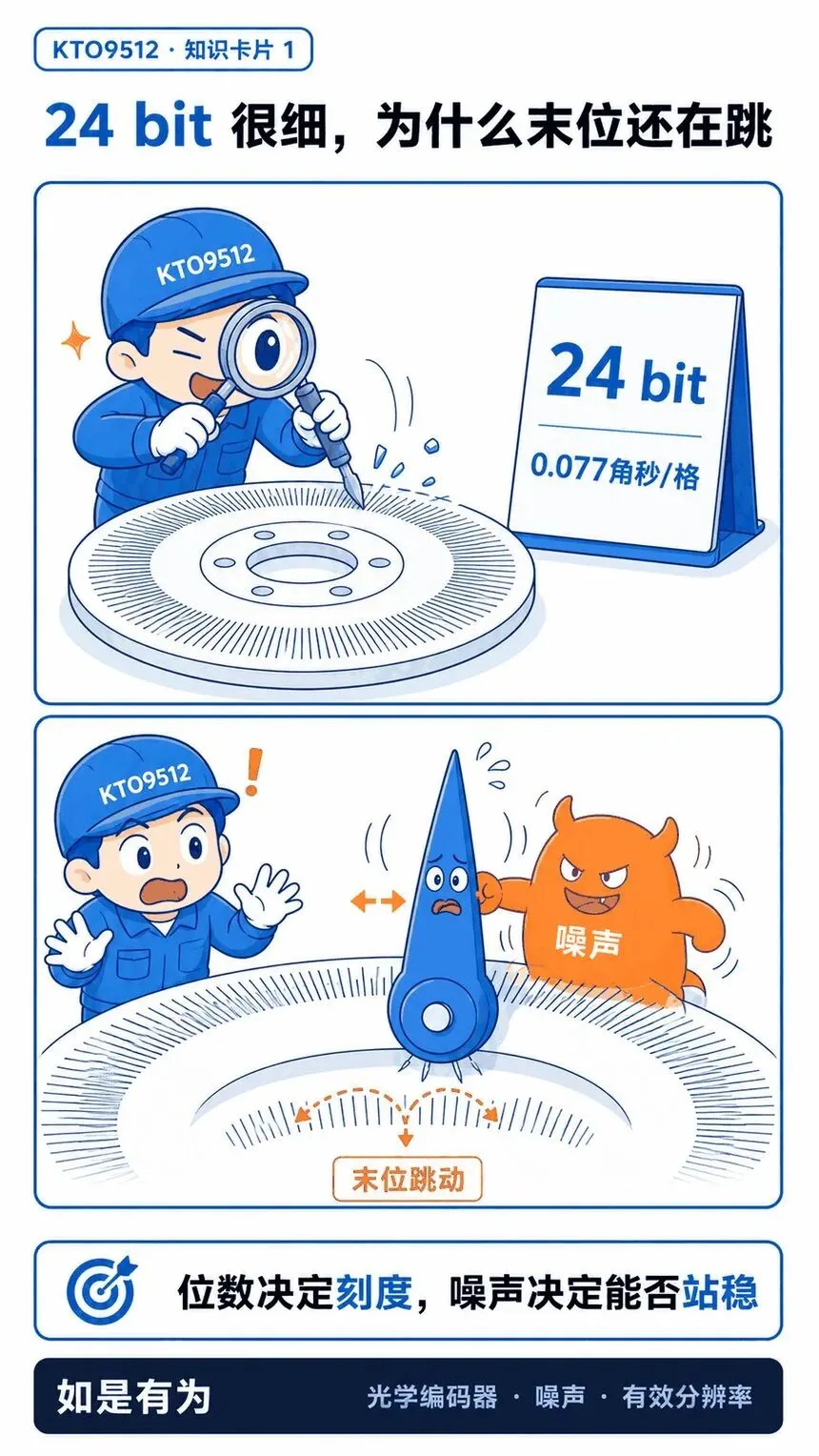

CARD 0124 bit不等于24 bit有效精度

0124 bit表示一圈分成1677万格，每格约0.077角秒。

02它描述数字分辨率，不自动等于绝对精度或有效位数。

03末位能否可信，要看信号幅值、噪声和测量带宽。

04验收时必须同时写分辨率、静态噪声和整圈误差。

CARD 01 / 03 · 分辨率 vs 有效位数

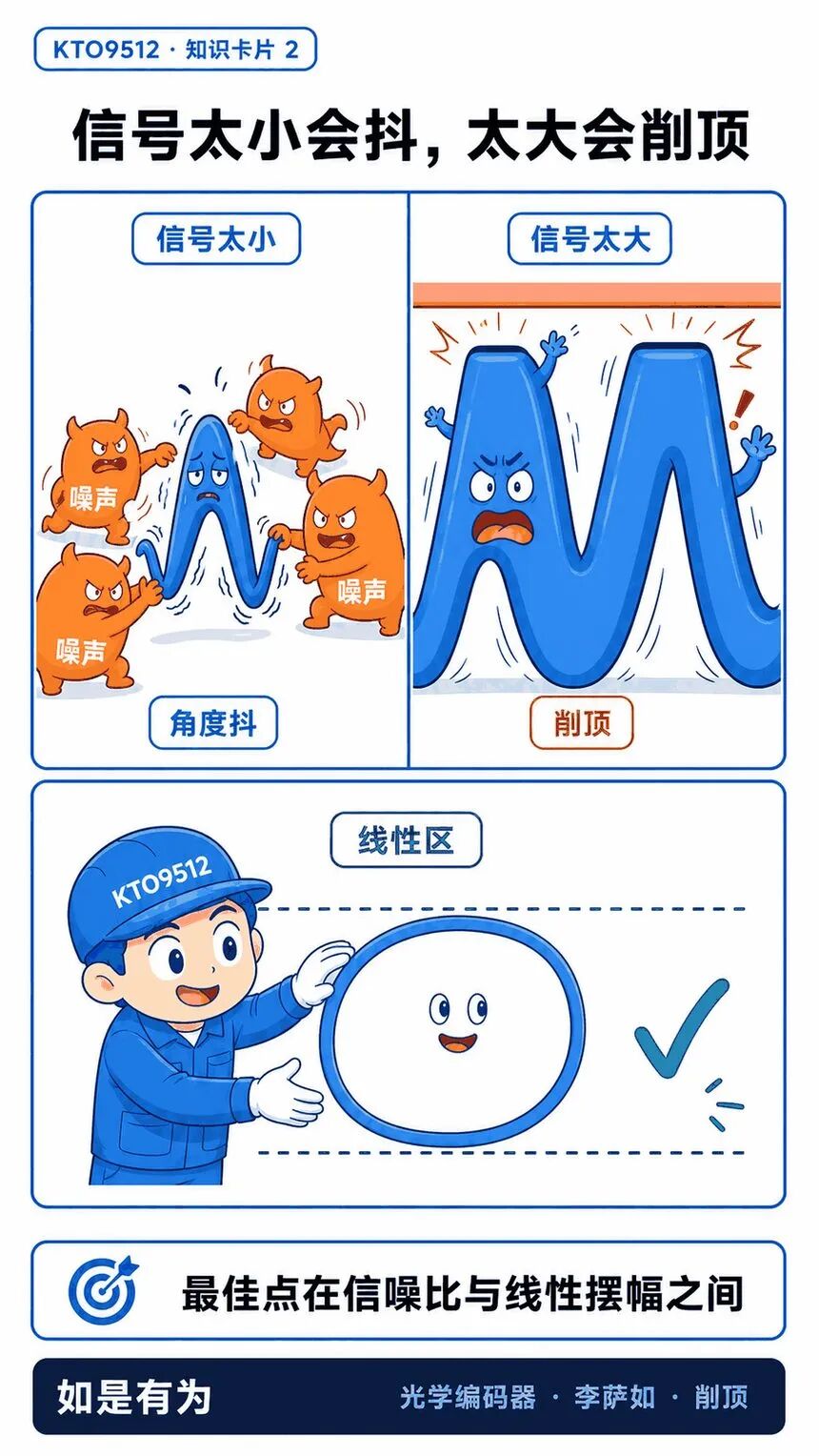

CARD 02信号太小会抖，太大会削顶

01信号太小，噪声占比升高，atan2输出角度抖动。

02信号太大，模拟前端削顶，李萨如圆变方，谐波与INL上升。

03最佳工作点在信噪比和线性余量之间，不在最大光强处。

04换LED、改电流或改TIA增益后，都要重看李萨如图。

CARD 02 / 03 · 工作点边界

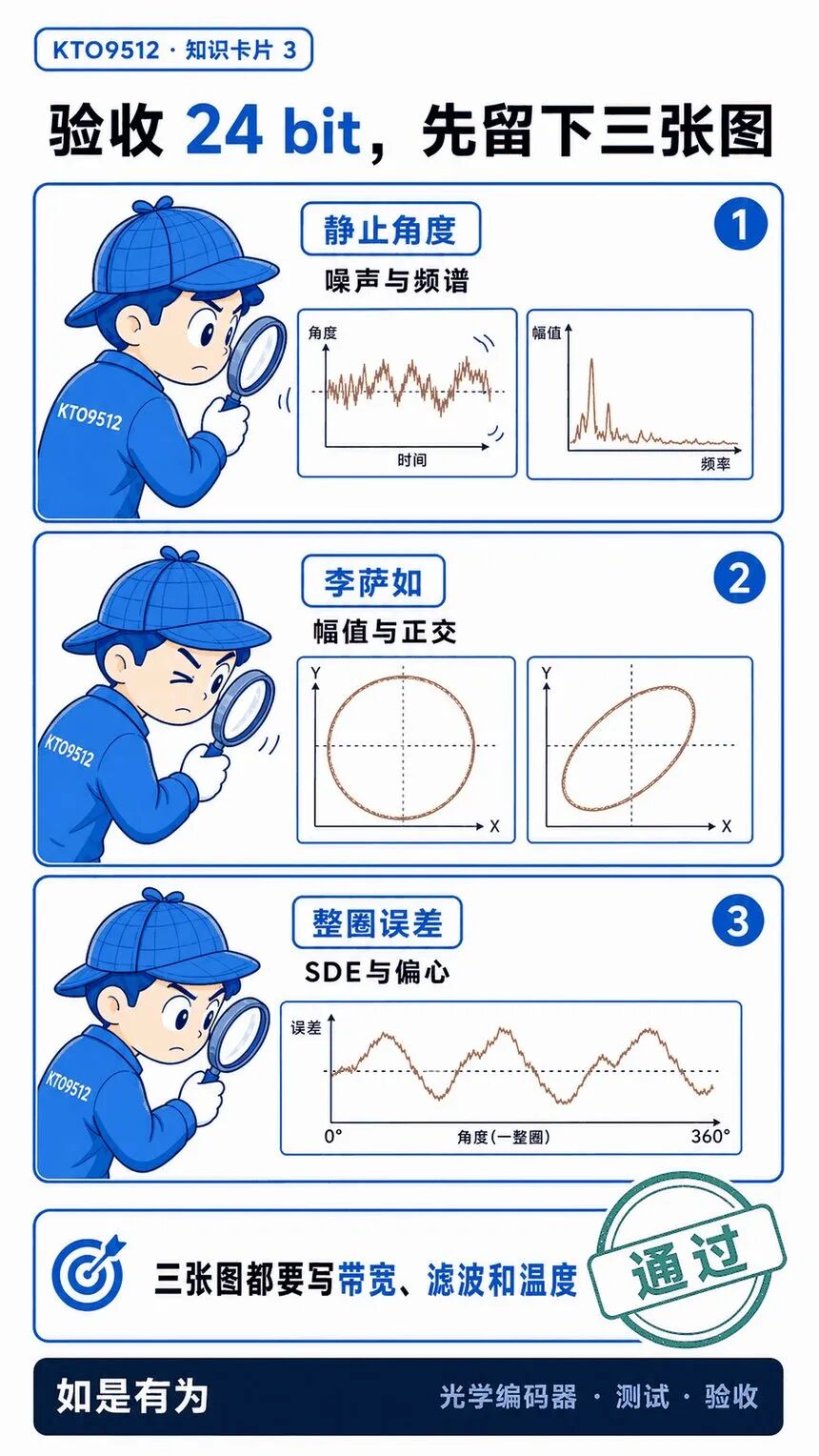

CARD 03噪声验收要留下三张图

01静止角度时序和频谱：看随机噪声与干扰频点。

02三码道李萨如图：看幅值、偏置、正交性和削顶。

03低速整圈误差图：看SDE、游标拼接、偏心和刻线误差。

04三张图都要记录采样率、带宽、滤波和温度。

CARD 03 / 03 · 验收证据链

— 证 据 与 口 径 —

▎SOURCES · 每条结论对应到哪一档证据

公开资料昆泰芯 KTO95系列产品页

KTO9512、24 bit、26 mm码盘、512/510/480 CPR、6对模拟差分输出、1 MΩ互阻增益等。
conntek.com.cn → 产品 → 游标绝对值编码器

假设推演1 V / 100 μV 换算示例

文中1 V信号幅值、100 μV RMS噪声及其角度换算，是演示计算方法的假设输入，不是KTO9512公开规格或量产实测值。

如是负责事实、来源、条件和不确定性；

有为负责可验证、可选择、可排查或可用于验收的动作。

＃光学编码器# 噪声底# 有效分辨率# 验收口径

2026-08-09 · KTO9512 · 本文不含量产保证值
