中电海康公开专利 CN121297907A 技术深度分析，游标编码器卡精度的不是极对数，是偏心——两颗 TMR 对称一放，让一阶误差自己抵消

极对数决定分得多细，偏心决定分得准不准。纸面分辨率再高，也救不了装偏的码盘。

聊游标磁编码器，大家第一反应都是极对数：内轨 32 对、外轨 33 对，差一对做游标，靠相位差恢复绝对位置。于是选型时只盯着极对数堆，好像极对越多、分得越细，精度就越高。

装到实机上，你会发现精度根本到不了纸面值。磁环均匀性、TMR 桥匹配和算法都查过，最后追到一个特别朴素的问题：轴没装正。

转轴中心和磁环中心只差几十微米，就可能把一条漂亮的游标相位链，变成每圈重复一次的系统误差。

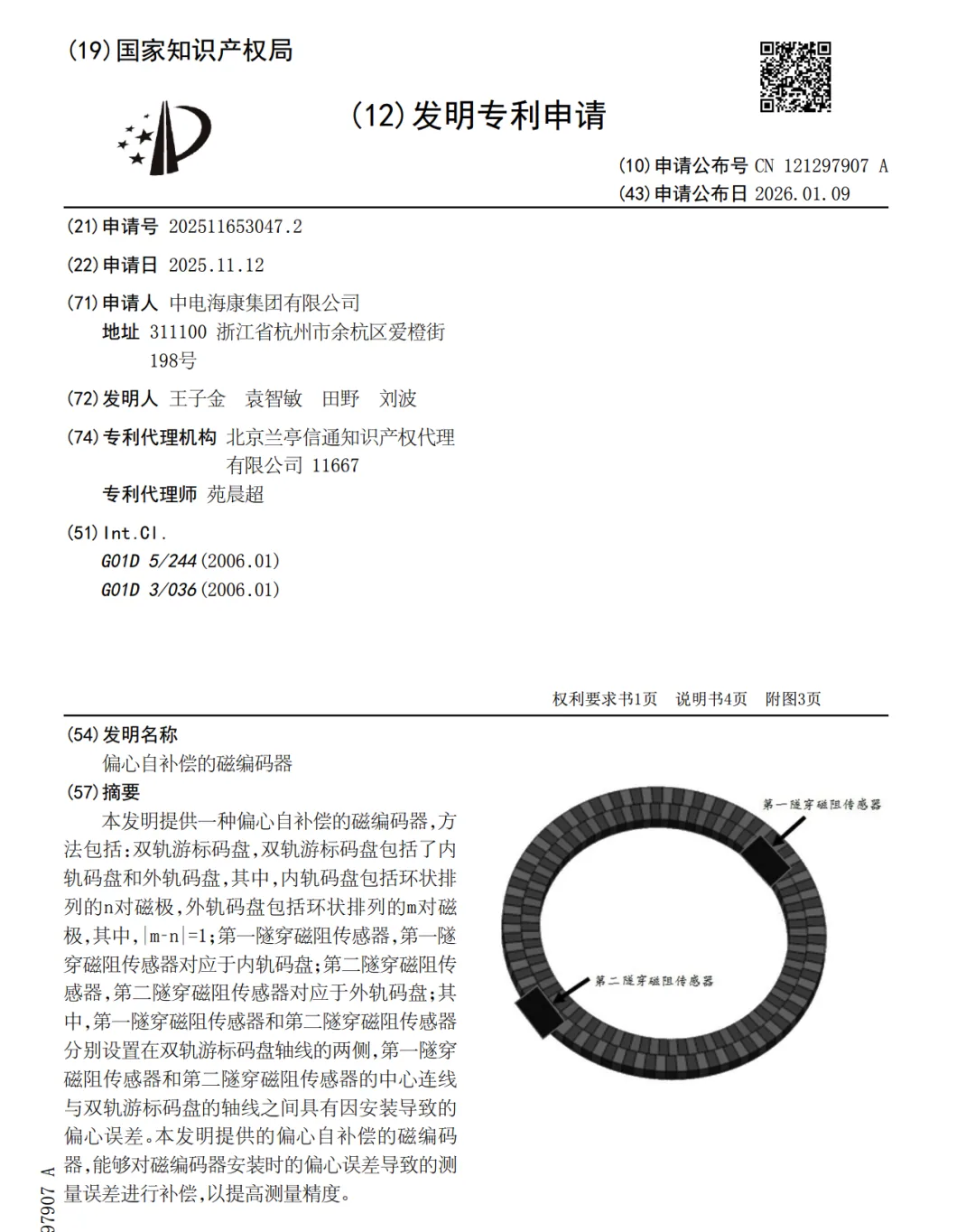

中电海康公开申请 CN121297907A（文中所据资料标注 2026 年 1 月 9 日公开）给出了一种很漂亮的处理思路：不先测偏心、不先建立补偿表，而是利用对称布置，让偏心引起的一阶反对称误差在结构上相互抵消。

专利说明：本文讨论的是公开申请文本中的工程思想，不等同于已授权权利要求；公开日、审查阶段及最终保护范围应以 CNIPA 最新法律状态和授权公告为准，也不构成侵权或 FTO 法律意见。

偏心为什么在游标里特别致命

理想情况下，转轴中心、磁环中心和算法使用的旋转中心重合。发生偏心后，磁环相对于固定传感器做“边转边晃”的运动：转到一侧时气隙变小，转到对面时气隙变大。这个几何扰动每机械转一圈重复一次，因此最先冒出来的通常就是转频一次项。

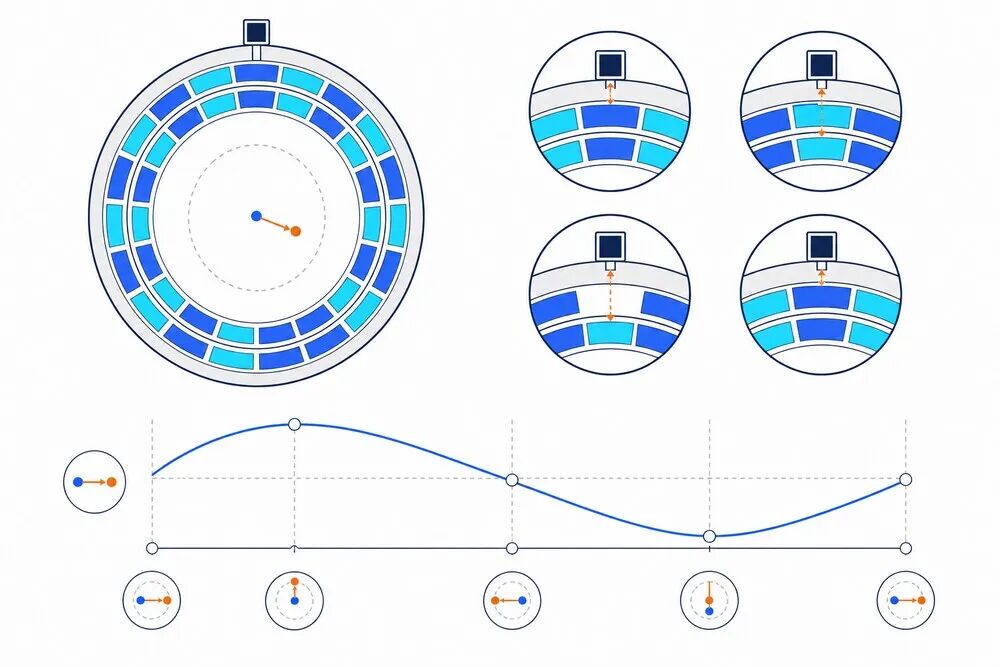

图1｜蓝点是理想轴心，橙点是磁环实际中心。偏心方向随转角相对传感器旋转，气隙与场分量随一圈周期变化，形成明显的一次误差项。

需要说得更严谨一点：偏心不只是“气隙改变，所以幅值改变”。它还会改变传感器采到的局部磁场方向、空间相位和正交分量关系。若 sin 与 cos 只是被同一个标量同步放大或缩小，atan2 的角度并不会变；真正进入角度结果的是不对称增益、正交破坏、空间相位偏移和磁场非理想共同形成的残差。

在普通单圈角度里，一次误差表现为读数周期性偏摆；在游标粗定位里，它可能推着相位差越过周期判决边界。细相位错一点，读数只是抖；粗周期选错，绝对位置会整段跳错。这才是偏心真正危险的地方。

传统解法：把偏心测出来，再补回去

出厂标定是在转台上跑一圈，拟合一次项的幅值和相位，写入查找表或补偿系数。它直观、稳定，但每一台都占工时，而且温度、装配应力、轴承磨损和长期漂移可能让旧表逐渐失效。

在线估计则维护一个缓慢更新的偏心状态，从角度残差中提取一次项。它能跟踪变化，却需要可观测性和收敛时间；刚上电、速度剧变或工况不充分时，估计不一定可信。

两条路都把偏心当成一个必须识别的参数。对称双传感器换了个问题：能不能不认识这个参数，只让它在组合结果中消失？

两颗 TMR 对称放置，一阶偏心项反号

把两颗 TMR 放在轴心两侧、相隔 180°。当磁环因偏心靠近左侧传感器时，它通常同时远离右侧传感器。经过各自的坐标和固定相位对齐后，偏心产生的主导一次角误差可近似写成反号关系：

θ₁ = θ + ε₁ θ₂′ = θ − ε₁

把两路对齐后的角度做圆周平均，主导一次项便会消失：

θ̂ = circular_mean(θ₁, θ₂′) ≈ θ

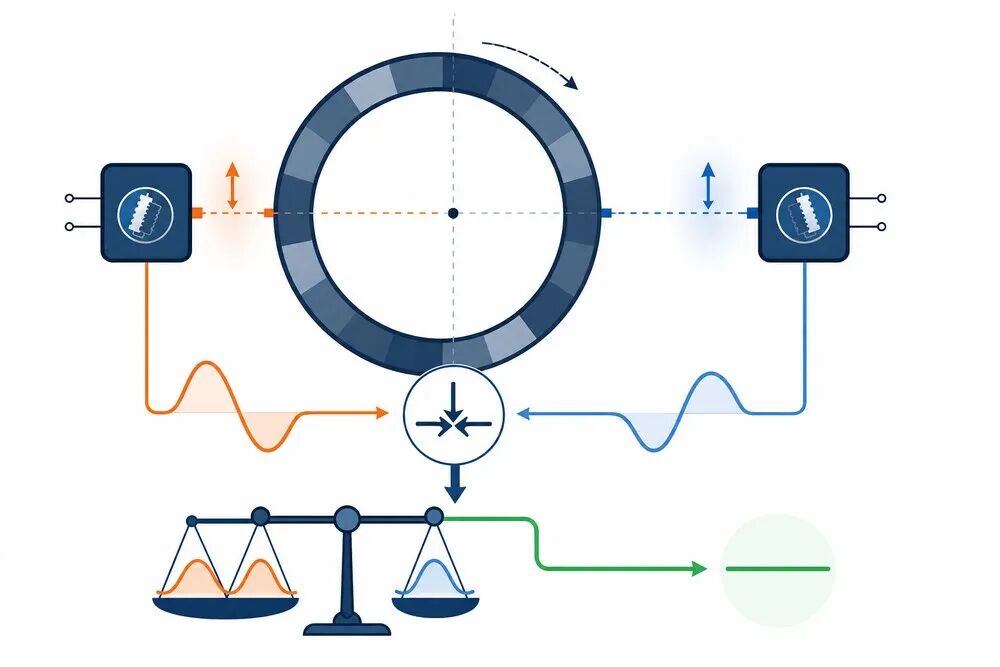

图2｜一侧更近、另一侧更远，两路一次误差呈相反空间相位。正确对齐并组合后，主导一阶项被压低，绿色直线代表剩余误差接近零。

这里不是简单把两个原始角度数值直接相加。两颗传感器本身相隔 180°，还可能受到极对数奇偶、磁轨相位和坐标方向影响。必须先做固定相位映射、周期展开和圆周域组合，才能谈抵消。

这类结构的漂亮之处，是把一个会漂的动态参数转化成一个几何关系。但它抵消的是小偏心条件下占主导的一阶、反对称分量，不是偏心多大、往哪偏都能无条件归零。

幅值归一化和对称补偿，不是一回事

如果 sin 与 cos 同时乘上相同的正数 A，角度保持不变：

atan2(A·sinθ, A·cosθ) = θ

所以幅值归一化处理的是共同比例缩放、增益缓慢变化。偏心却可能同时改变空间相位、正交性与两个分量的相对增益；对称双传感器处理的是这些扰动中具有反对称空间特征的角度误差。两种方法在不同层级工作，不能互相替代。

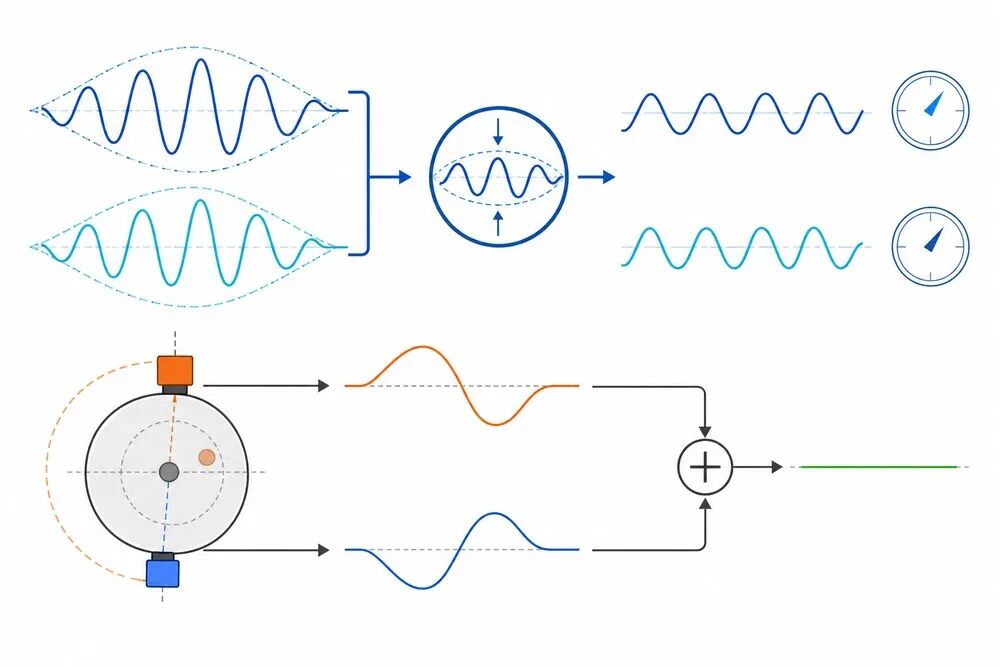

图3｜上：共同包络缩放可由归一化消除。下：两个相对测点产生反号角误差，需要利用空间对称关系组合。

它没解决什么：结构补偿不是免费午餐

第一，对称度成了新的精度来源。两颗传感器的方位、半径、高度或倾角有误差，反号关系就不再严格。你不是消灭了公差，而是把磁环偏心公差换成了传感器对称装配公差。

第二，通道一致性必须管理。两颗 TMR 的桥失调、灵敏度、温漂、ADC 增益和时延不同，都会在平均后留下残差。传感器同批、通道配对和系统标定仍然有价值。

第三，它主要治一阶反对称项。磁环充磁不均、椭圆度、极对边界、高次空间谐波以及两轨本身的相位非线性，不会因为放了两颗传感器就全部消失。

第四，硬件账是真实的。两颗 TMR、两套模拟前端或采样通道、额外布板空间与同步要求，都要进入成本和失效率预算。

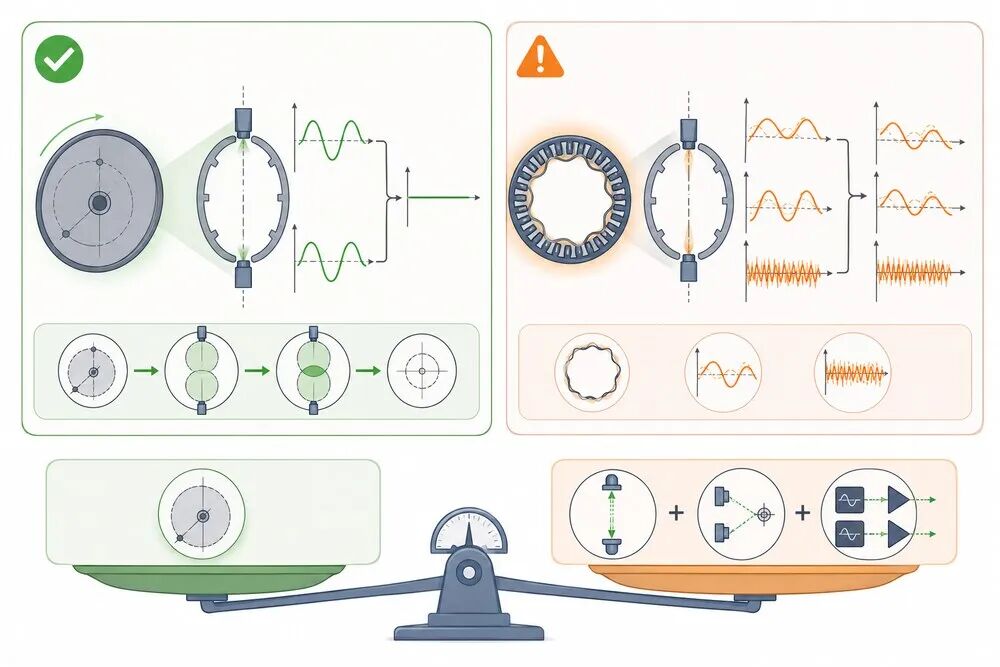

图4｜左侧绿色区域是一阶偏心项；右侧橙色区域保留二次、磁极边界与高次纹波。下方天平表示：偏心公差被交换成对称装配、通道匹配和双传感器成本。

结构消偏心，和阵列估偏心，是两条路线

如果传感器形态本来就是多点霍尔阵列，不一定非要复制成两颗独立 TMR。多个已知空间位置的采样点会共同看到偏心留下的一次调制，可以通过最小二乘、同步解调或慢速状态估计，求出一次项后再补偿。

双传感器路线依赖几何对称，响应直接、无需等待估计收敛；阵列路线依赖多点信息和模型，能进一步观察更多空间谐波，但算法、算力与验证成本更高。两者不是谁绝对高级，而是把难度放在不同地方。

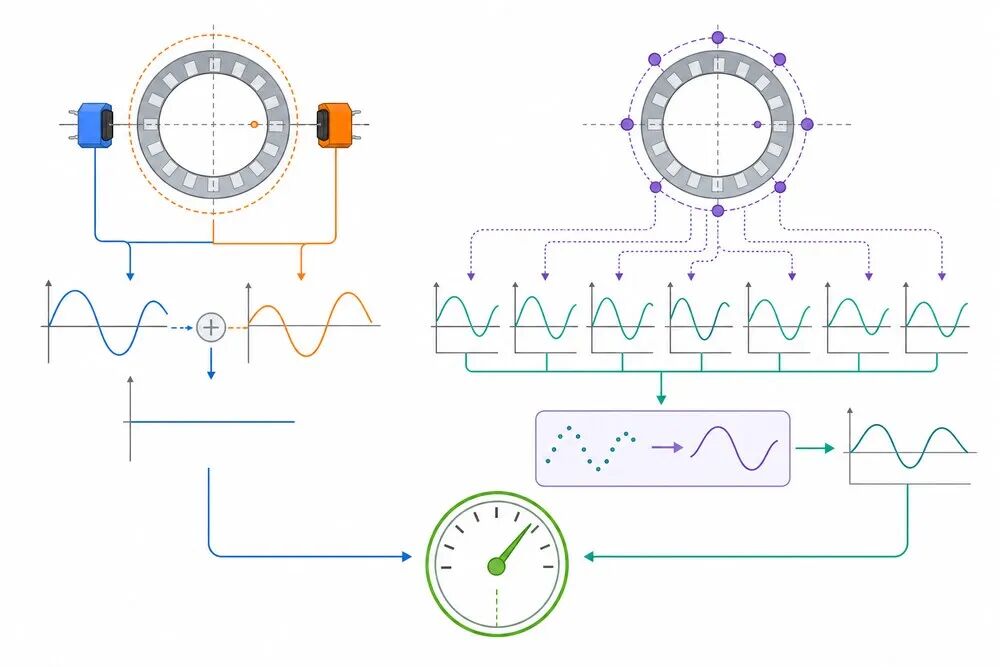

图5｜左：用两个对称测点直接压低一次项。右：用多个采样点拟合偏心调制，再由算法恢复角度。最终目标相同，成本落点不同。

三张知识卡，一分钟记住

卡片1｜偏心：精度的隐形杀手

转轴中心和磁环中心错开一小段，固定传感器看到的局部气隙、场方向与空间相位便会随一圈变化。极对数决定分辨率，偏心决定这些细分是否仍然可信。进入游标粗定位后，一次误差最坏会让周期判决整段跳错。

卡片2｜对称：让一阶误差反号

两颗传感器相隔 180°，先做坐标和固定相位对齐，再在圆周域组合。小偏心下主导的一阶反对称误差会互相抵消。偏心没有被估出来，而是被几何关系压低。

卡片3｜它治一阶，不治所有谐波

对称不理想、通道不一致、偏心过大、二次和高次磁场误差都会留下残差。方案值不值，关键看产线能否把传感器对称装配做得比直接控制磁环偏心更容易、更稳定。

真正值得记住的，不是“两颗芯片”

这件公开申请最值得工程师记住的，不是物料从一颗变成两颗，而是思考顺序：面对会漂、难标、难在线估计的误差，先别急着堆算法；先判断它在空间上有没有确定的奇偶性、共模性或反对称性。

能用几何关系消掉的误差，

但结构也不是魔法。它只是把问题从“偏心怎么测”换成“对称怎么做、两路怎么匹配、剩余谐波怎么验”。游标编码器真要上精度，极对数只是开始；偏心、通道一致性、空间谐波和周期判决边界，才是最后签字时必须算清的账。

边界与参考

CN121297907A 公开申请文本及其公开法律状态信息（以 CNIPA 最新记录为准）
磁编码器偏心误差、空间谐波与圆周平均的一般工程模型
内部方法论：《编码器角度计算统一规则》

本文是技术科普与工程解读，不承诺具体误差量级，不代表最终授权范围，也不构成法律意见。
