昆泰芯 KTO9348：光学编码器的角度误差，可能在光电流产生之前就决定了
首发于公众号「如是有为」 · 查看原文
10月12日，2026中国国际工业博览会在上海开幕，集成电路展强调芯片与工业应用场景的连接。与此同时，昆泰芯在今年6月的第二十四届海创会上展示高精度传感芯片，也获得了媒体报道。
这两条新闻放在一起看，值得关注的不是展台上有多少块板卡，而是国产编码器芯片的技术路线正在从磁场感测延伸到光学相位感测。

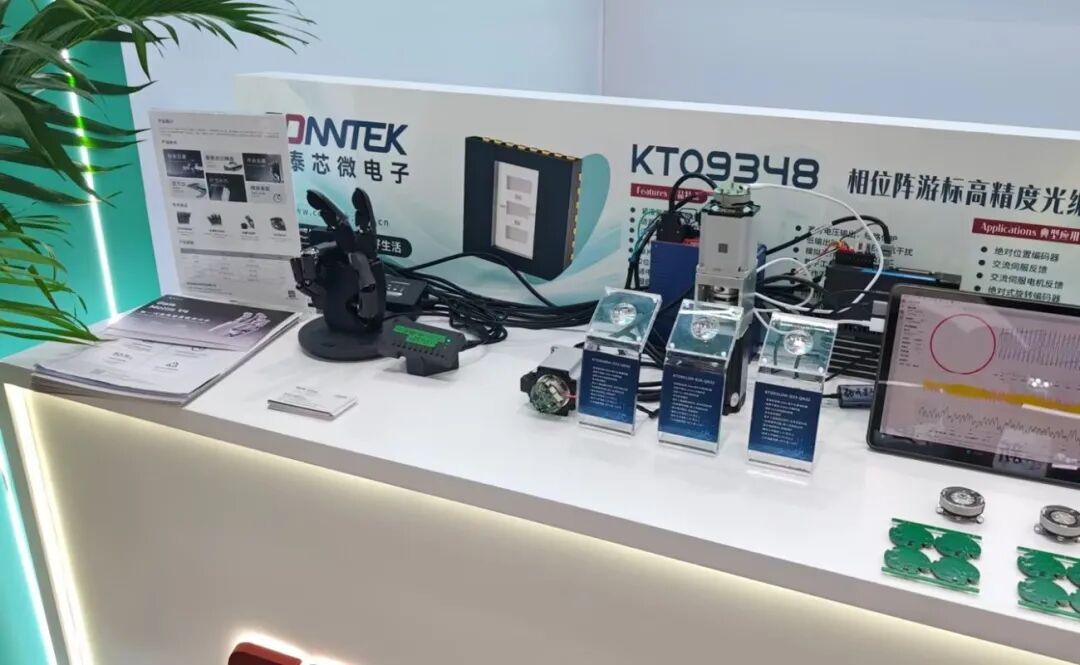

昆泰芯编码器展示现场｜读者提供照片
今天只讲一个点：相位阵列为什么不是简单地把几个光电二极管排成一排？
现场照片里出现的 KTO9348，被标为相位阵游标高精度光学编码器芯片。所谓“游标”是绝对位置恢复的方法；更值得往芯片内部追的是：光栅形成的非理想光强，究竟如何在光电流产生和组合时就被筛选？
01｜光栅并不直接产生理想正弦
教科书通常从一个理想正弦光强模型开始。但真实透射光栅受 LED 发光分布、刻线占空比、光学传播、气隙和接收孔径影响，往往带有空间谐波。
如果信号链中出现三次谐波，后级 atan2 的角度误差不一定也是三次。以理想基波叠加同向定义的三次复谐波为例：
也就是说，三次谐波可以形成每个电周期内两次重复的插值误差。只看输出的正余弦波形“像不像正弦”，不足以判断它的高精度性能。
02｜PD 的版图，本身就是空间滤波器
单个 PD 输出的是光强在其有效感光区域上的积分。多个 PD 以不同空间位置和组合权重形成输出后，几何布局就参与了信号处理。
在简化的点采样模型下，对第 n 次空间谐波的响应可写成：
设计 PD 位置 xⱼ 和组合权重 aⱼ，可以让某些谐波响应减小，甚至在标称条件下抵消。这种抑制发生在光电流组合阶段，不必等待 ADC 采样后再进行数字补偿。
光电探测器不仅是把光变成电，它的空间结构还决定了哪些光学信息会进入电路。

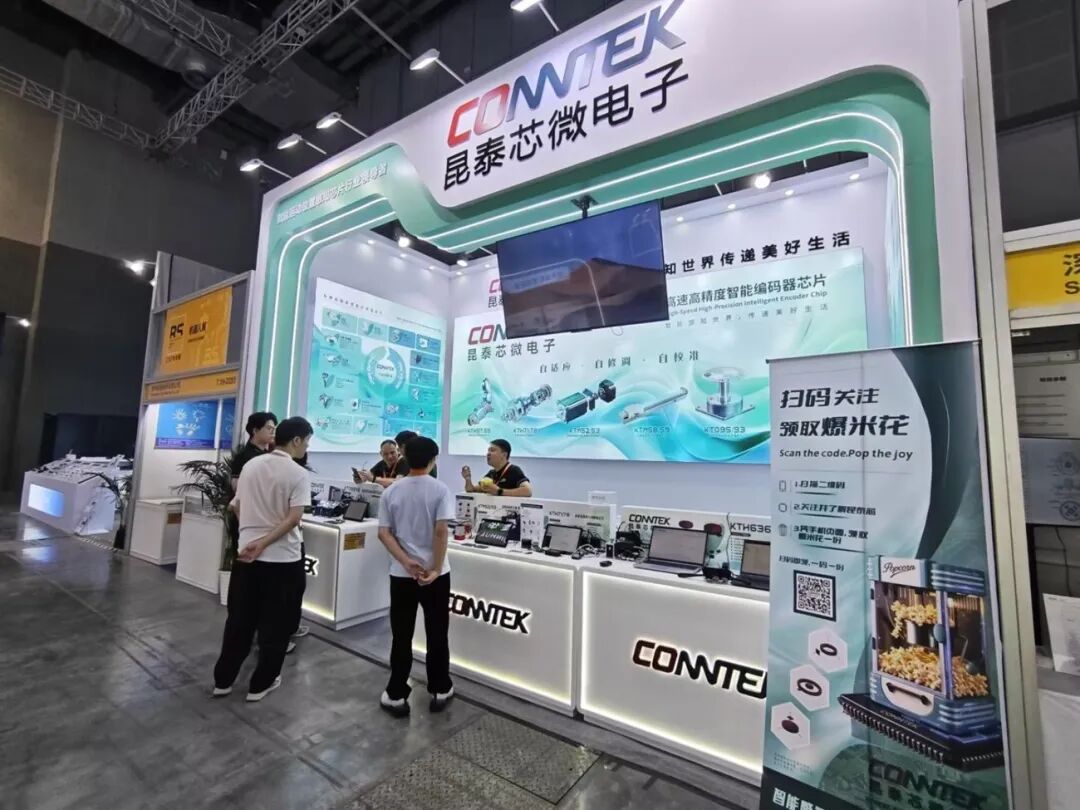

KTO9348 相关现场展示｜读者提供照片
03｜四相采样为什么还不够？
在一个光栅周期内，若四组探测区域依次相差四分之一周期，可以用相对的两组做差构造两路正交信号。
这样可以消除理想的公共直流光强，却不能自动消除所有高次谐波。三次空间谐波可能在四相离散采样中折叠到基波对应的空间频率，从而影响相位解算。
要进一步抑制它，就需要额外的空间采样位置、面积加权或更复杂的探测器布局。随之而来的，是有效光电流、PD 结电容、模拟前端噪声、版图匹配以及高速带宽之间的权衡。
04｜数学上消掉谐波，装配后还成立吗？
阵列设计中的零点是针对某一组空间周期与几何关系定义的。码盘倾斜、气隙变化或投影周期偏离标称值，都可能让滤波零点发生偏移。
这意味着，真正值得测量的不只是标称条件下的插值非线性，还包括安装偏差扫描之后，误差谱如何变化。一个标称条件下非常漂亮的波形，未必对应宽松的机械装配容差。
05｜为什么要关注 KTO9348？
昆泰芯官网公开的 KTO9512 属于集成相位阵列光电传感器的 KTO95 光学编码器系列，提供正余弦信号，支持后级 Nonius 游标插值。公开资料不能证明 KTO9348 与 KTO9512 使用完全相同的 PD 拓扑，因此不能直接把前者的内部结构当作已知事实。
不过，从现场展示的产品方向看，KTO9348 所代表的正是值得继续深入的国产光电编码器芯片路线。真正有说服力的产品验证，应该拿出原始信号的谐波谱、不同气隙和倾斜条件下的插值误差，以及多码道游标绝对位置判决的可靠性。
分辨率可以由后级数字插值提高，真实的信噪比、光学误差和安装敏感性却不能凭增加输出位数消失。
结语｜真正的精度，往往藏在看不见的地方
从展会新闻到现场演示，再到光电阵列的芯片级设计，KTO9348 值得讨论的并不是“国产又有了一颗光编芯片”这么简单。
更有意思的是，光电探测器的空间布局可以承担部分信号滤波任务，而这恰恰要求光学、器件、模拟电路和编码器算法一起设计。
有些角度误差，等到 atan2 的时候，已经来不及补救了。
资料说明：新闻来自中国工博会官方、东南网2026年6月海创会报道、昆泰芯官网及电子工程媒体。本文技术公式用于阐释相位阵列的一般原理，不代表已确认 KTO9348 的专有电路结构。上传照片的具体拍摄展会尚未核实。
