在伺服控制、机器人关节、AGV驱动、激光雷达乃至数控机床等现代机电系统中，精确获取旋转轴的位置与速度信息是实现闭环控制的关键。而承担这一任务的核心器件之一，就是旋转编码器。

目前市场上主流的旋转编码器主要分为两大类：

光电编码器（Optical Encoder）和磁编码疑器（Magnetic Encoder）。二者原理迥异、性能特点鲜明，选型不当可能导致系统可靠性下降、维护成本上升，甚至功能失效。

那么，究竟该如何选择？本文将从工作原理、性能对比、适用场景三个维度，为你提供一份清晰、实用的选型指南。

一、工作原理：光 vs 磁，两种感知世界的路径

光电编码器：用“光”读取位置

光电编码器的核心是一块

精密刻线的光学码盘（通常为玻璃或金属材质），安装在旋转轴上。光源（LED）发出的光穿过码盘，被光敏接收器阵列接收。当轴转动时，码盘上的明暗条纹调制光信号，从而输出脉冲或数字角度信息。

优点：分辨率高、精度好、信号干净。

弱点：依赖光学通路，对环境极为敏感。

磁编码器：用“磁场”感知旋转

磁编码器则采用多极充磁的永磁环（磁环）配合磁敏芯片（如霍尔、AMR、GMR 或 TMR 传感器）。磁环随轴旋转，其表面磁场方向周期性变化，磁传感器实时检测磁场矢量，通过内部算法解算出角度或转速。

优点：无活动光学件，结构坚固，抗干扰能力强。

弱点：易受外部强磁场干扰，理论分辨率略低于高端光电方案。

二、关键性能对比：一张表看懂差异

三、如何选型？看场景，而非参数堆砌

优先选择 光电编码器 的场景：

对绝对精度和分辨率要求极高：如半导体光刻设备、精密测量仪器；

工作环境洁净、稳定、无振动：如实验室设备、高端 CNC 主轴；

系统已有成熟光电接口，且无需频繁维护。

典型应用：数控机床主轴、天文望远镜、高精度转台。

优先选择 磁编码器 的场景：

恶劣工业环境：存在油污、粉尘、水汽、冷凝（如食品机械、矿山设备）；

高振动或冲击场合：如工程机械、农业机械、移动机器人轮毂；

空间受限或需紧凑集成：磁环可嵌入电机后盖，节省轴向空间；

追求长寿命与免维护：如新能源汽车驱动电机、AGV 轮毂电机；

成本敏感但需可靠反馈：中端伺服、协作机器人关节。

典型应用：伺服电机、激光雷达旋转机构、电动叉车、风电变桨系统。

四、一个趋势：磁编码器正在“向上突破”

过去，磁编码器常被视为“低成本替代方案”。但随着 TMR（隧道磁阻）传感器、高矫顽力钕铁硼磁环 和 片上校准算法 的进步，高端磁编码器已能实现 ±0.02° 的精度 和 19 位以上的单圈分辨率，逐步进入传统光电主导的领域。与此同时，光电编码器也在通过金属码盘、IP67 封装等方式提升环境适应性。两者并非简单替代关系，而是在不同赛道持续演进。

磁性材料是电机的重要组成部分，磁性材料的选择和使用对电机的性能有着直接的影响，而电机的设计也需要充分考虑到磁性材料的特性。作为电机磁性材料核心供应商，致力于磁石行业六十余年的 东京磁铁&香磁磁业 是您最佳的合作伙伴！

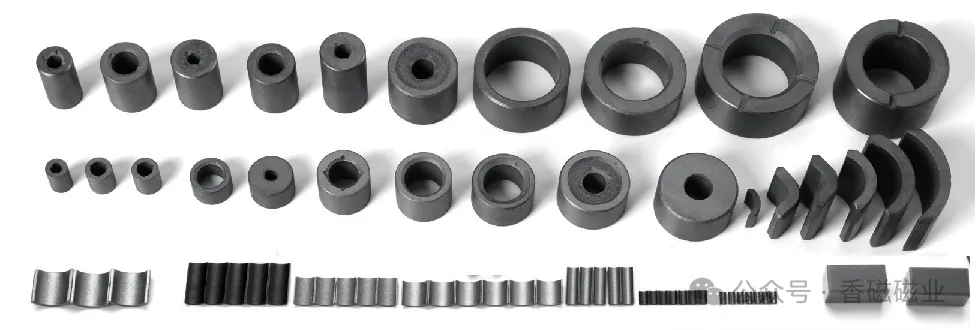

公司核心产品包括铁氧体磁石，钕铁硼磁石，注塑磁石，湿式切割加工以及磁性组元器件，可加工成瓦形磁铁、弧形磁铁、方形、异形磁铁等各种形状，具有耐高温，高磁能积和强磁性的特点，在电机中广泛适用，在汽车、5G通讯、家用电器、工业自动化设备、医疗等领域应用。
