编码器原理（Encoder）——伺服系统是如何“看见位置”的

前一篇我们讲了：

伺服系统结构

核心一句话：

伺服系统 = 电机 + 驱动器 + 编码器（闭环）

其中最关键、也是很多人理解最模糊的一部分是：

👉编码器（Encoder）

今天这一篇，我们把它彻底讲透。

一、先给你一个工程结论

编码器的本质：把“机械位置”变成“电信号”

二、为什么一定需要编码器？

回到一个核心问题：

👉 电机转了，系统怎么知道？

步进电机的方式：

数脉冲 → 认为走到了

👉 风险：会错（失步）

伺服系统的方式：

实时测量 → 确认位置

👉 核心就是：

编码器

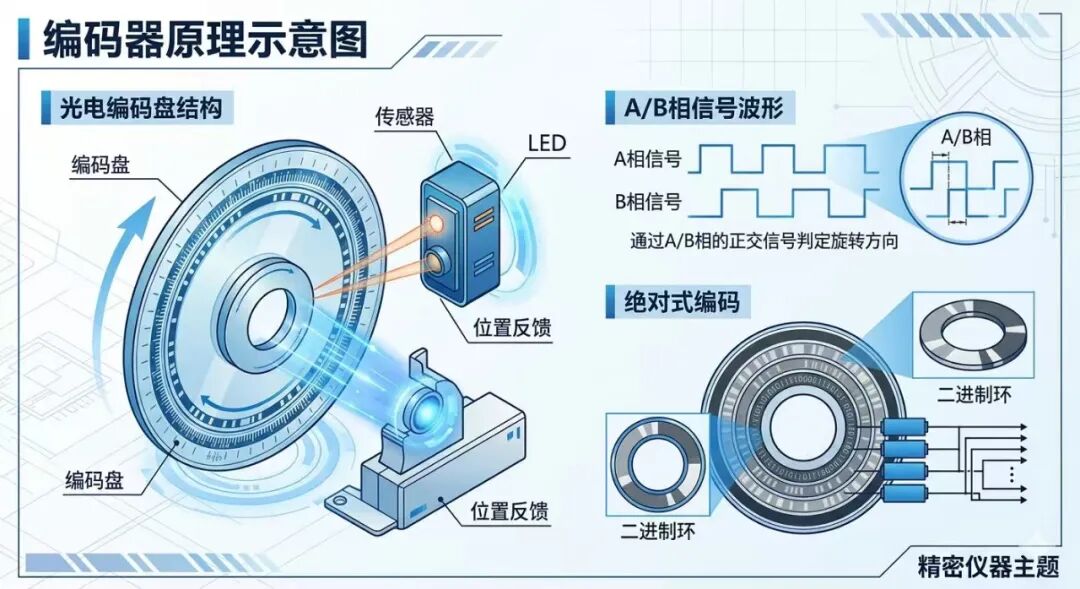

三、编码器的基本结构

编码器本质上是一个“带刻度的盘 + 传感器”

主要组成：

四、编码器是如何“测位置”的？

核心逻辑其实很简单：

通过“变化”来判断“运动”

1️⃣ 增量式编码器（最常见）

它输出的是：

👉 一串脉冲信号

工作方式：

每转一点：

👉 输出一个脉冲

关键点：

脉冲数 = 位移

👉 但有个问题：

❗ 断电后位置丢失

2️⃣ 绝对式编码器（高端设备）

它的特点是：

每一个角度 → 唯一编码

特点：

开机就知道位置

不需要回零

精度高

👉 但成本高

五、编码器如何判断方向？

关键在两个信号：

A相、B相（相位差90°）

判断逻辑：

👉 这就是：

正交编码（Quadrature）

六、一个关键指标：分辨率

编码器最重要的参数：

分辨率（Resolution）

表达方式：

线数（PPR） 或 bit数

举例：

普通编码器：

2500线 → 一圈2500脉冲

高端伺服编码器：

👉 一圈约：

840万位置

👉 这意味着：

极高精度定位能力

七、生活类比：尺子 vs GPS

增量式编码器：

👉 像“数步数”

走一步记一步

👉 但会忘（断电）

绝对式编码器：

👉 像“GPS定位”

随时知道你在哪

八、工程选型怎么选编码器？

场景1：普通自动化设备

需求：

成本低

精度一般

👉 选：

增量式编码器

场景2：高精度设备（你这个领域）

例如：

拉力机

检测设备

精密定位

👉 必须选：

绝对式编码器

原因：

不能丢位置

需要高分辨率

需要稳定重复性

九、编码器对系统精度的真实影响

很多人误解：

👉 编码器精度 = 系统精度

其实不完全对。

实际精度还受：

机械间隙（丝杠 / 齿轮）

刚性

振动

温度

影响

👉 正确认知：

编码器决定“上限”，机械决定“最终表现”

十、工程一条非常重要的结论

❗ 没有编码器，就没有真正的高精度控制

今日总结

编码器本质是：

把位置变成电信号

两大类型：

增量式（便宜，但会丢位置）

绝对式（昂贵，但可靠）

核心作用：

让系统“看见”自己在哪里

一句话看透本质

编码器 = 电机的“眼睛”

今日思考题

为什么：

高端数控机床必须使用绝对式编码器？

而不能使用：

增量式编码器？

提示思考：

断电恢复

精度

安全性
