雷赛真正需要的，不是更准的编码器，而是能一起解释关节抖动的反馈伙伴

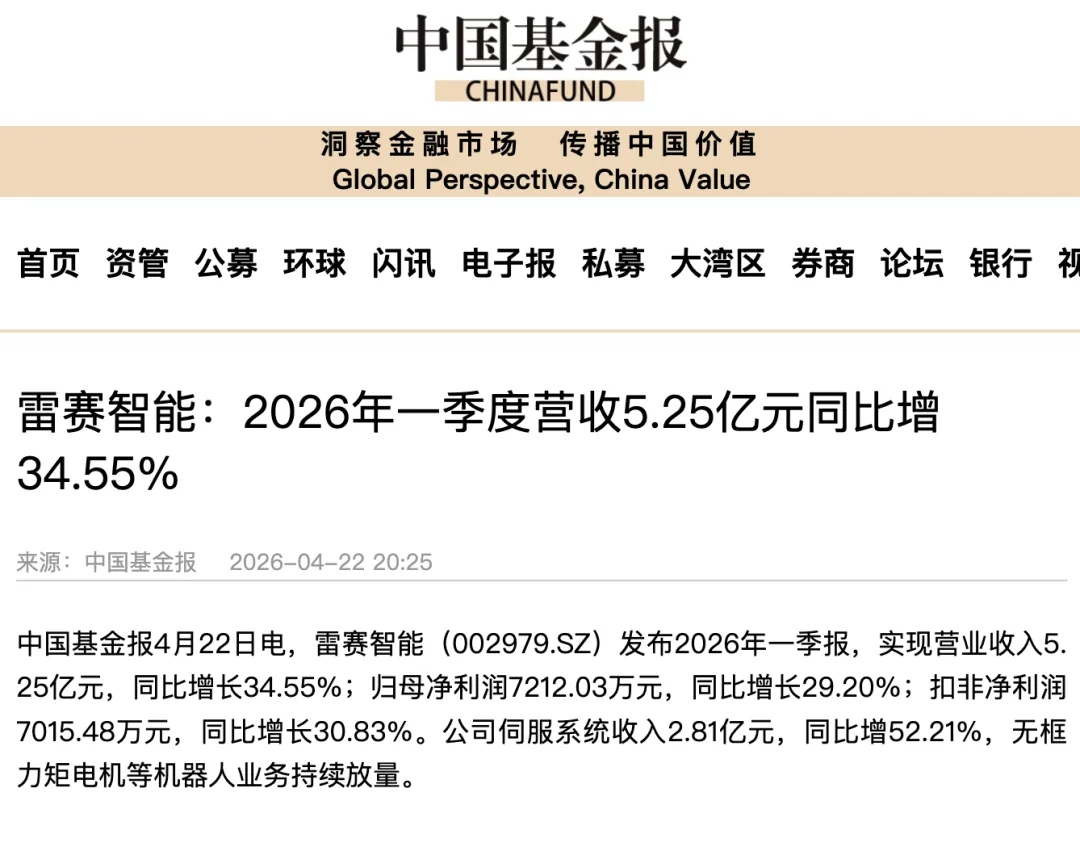

雷赛智能最近这波动静，表面看是财报好看，深一层看，是运动控制真技术开始兑现。报道把雷赛智能一季度的增长与伺服系统、机器人相关业务联系起来，无框力矩电机等机器人业务持续放量。这个增长不是靠讲故事撑起来的，它背后是运动控制、伺服驱动、电机、关节模组、机器人核心部件这些硬东西在往前推。

雷赛厉害的地方，不是单独拿某一个参数吓人，而是它越来越靠近真实运动现场。

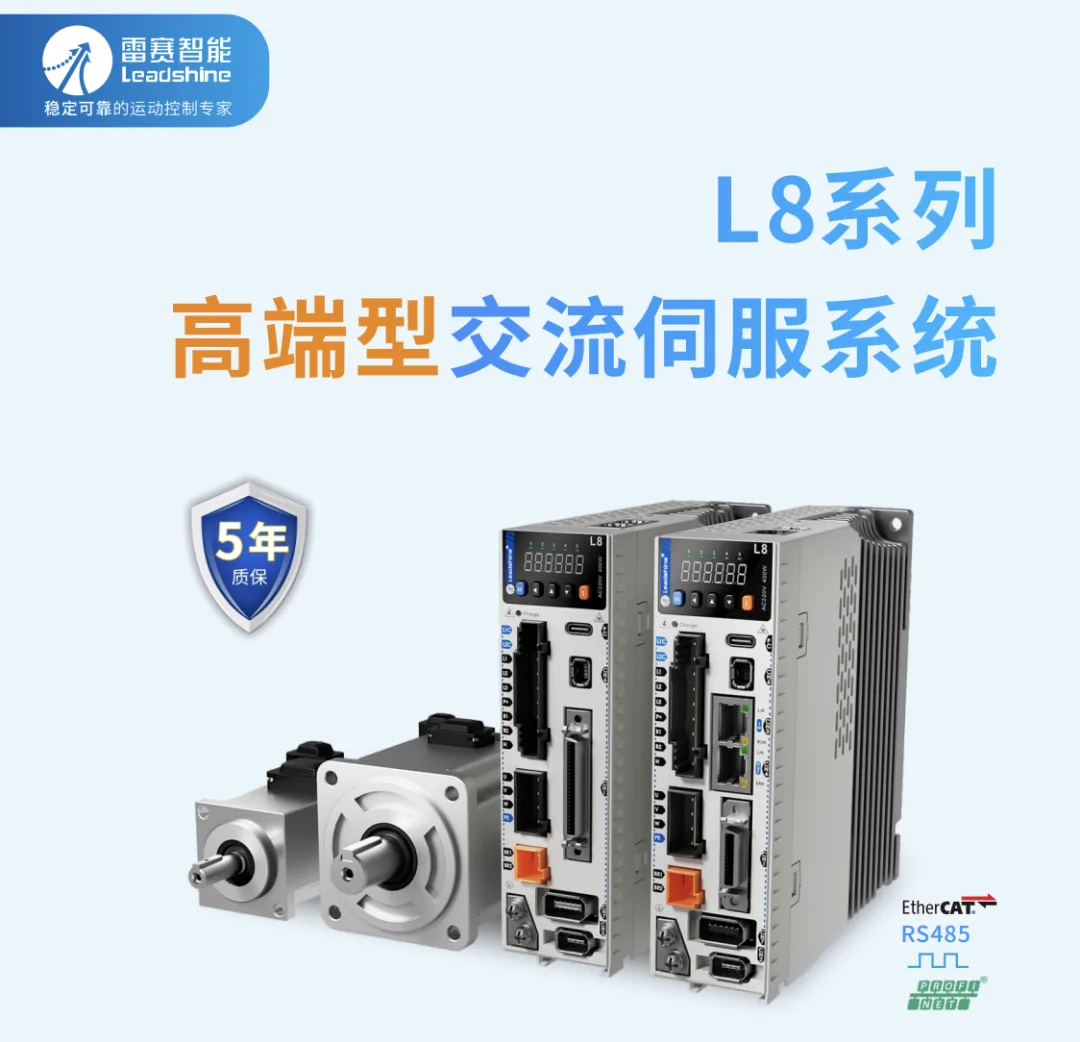

雷赛中文官网和中国工控网公开资料里，L8 系列高端型交流伺服系统已经把速度环带宽、总线同步、全闭环、龙门同步、振动抑制、黑匣子这些能力组织在一起。以 L8EC 系列为例，它支持 EtherCAT，强调速度环带宽和总线同步性能，配合 ACM3 系列高响应交流伺服电机及多圈绝对值编码器；L8P 系列面向脉冲与 RS485 通讯，也强调速度环带宽、全闭环、振动抑制、一键自整定和超级跟踪。

雷赛的人形机器人关节模组方案，又进一步把超薄谐波减速器、无刷力矩电机、高精度多圈绝对值编码器、驱动器、负载自适应、温度保护、过载保护放进一个关节系统里。

它不是“买个器件装上去”的生意，而是把机器人关节从纸面参数拉到真实现场：

• 低速会不会抖，

• 热机以后会不会漂，

• 回零会不会差，

• 换一批模组会不会又不好调，

• 客户现场会不会半夜把群炸开。

说句工程师听得懂的话：雷赛越靠近现场，编码器公司越不能只拿参数表说话。

雷赛现场会把“角度误差”变成“关节抖动”

磁编码器在数学上特别 simple and clean。

然后角度就是：

看着很舒服，像刚擦完的实验台。但真实电机和机器人关节不是白板。磁体偏心、气隙变化、磁场谐波、传感器失配、ADC 噪声、PCB 应力、温漂、装配公差，全都往里搅。真实输出更像：

这个误差不只和角度 $\theta$ 有关，还可能和速度 $\omega$、温度 $T$、气隙 $g$ 有关。

• 在编码器公司内部，它叫非线性误差；

• 进了雷赛驱动器，它可能变成速度估计毛刺；

• 进了关节模组，它可能变成低速爬行抖动；

• 到了客户现场，它就变成一句很朴素、也很要命的话：“这条腿怎么又不对劲？”

更麻烦的是，速度往往来自角度差分：

角度里一点小毛刺，差分以后可能被放大。就像屋里轻轻打个喷嚏，隔壁会议室以为地震了。编码器残差本来只是小声哼哼，速度环一接手，直接给它接了个扩音器。

所以，雷赛的现场会提醒编码器公司一件事：客户说“噪声能不能再低一点”，未必原始问题真是噪声。它可能是编码器残差、速度估计、机械柔性、负载扰动和控制参数一起搅出来的一锅粥。

如果编码器公司只听到“噪声低一点”，然后回去继续卷噪声，那就像病人发烧，你给他换了一个更高级的体温计。体温计没错，但病不只在体温计。

雷赛把角度推进速度环、位置环和黑匣子，编码器才知道自己缺什么

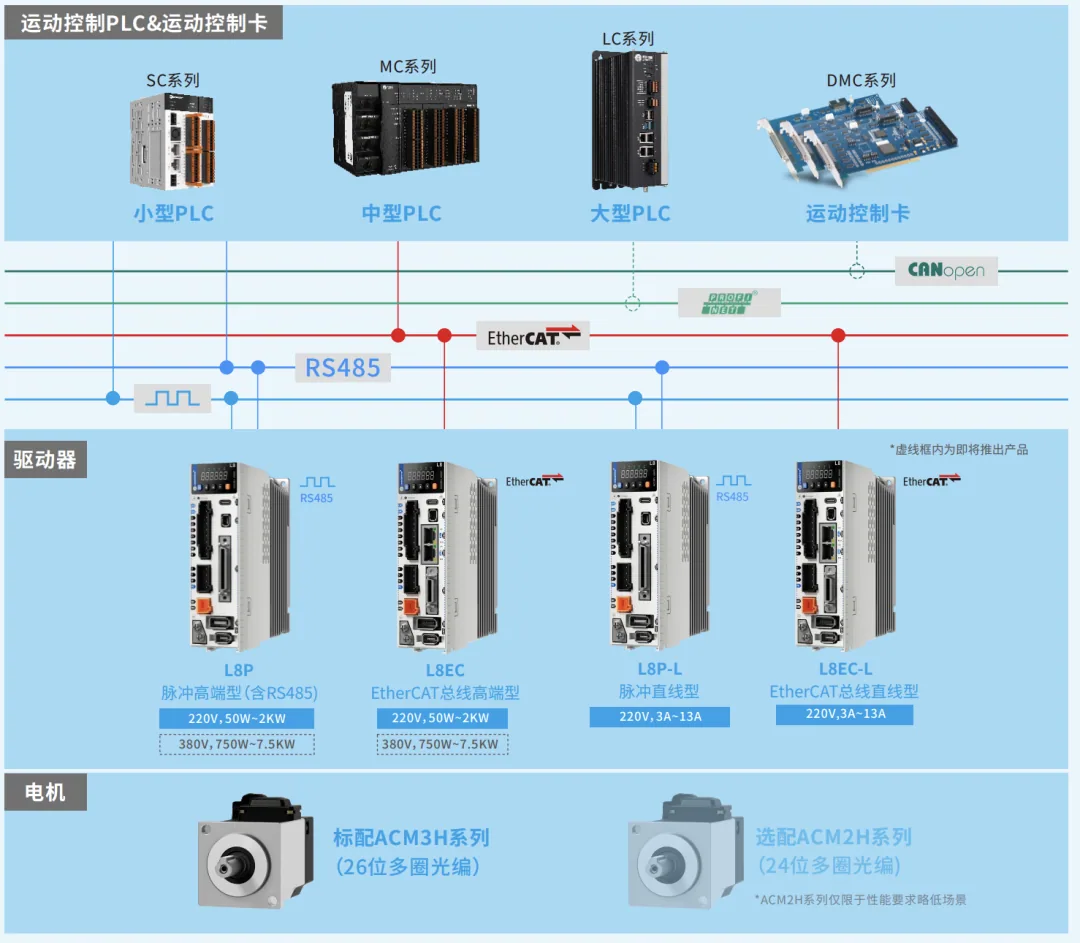

L8EC这类系统，对编码器公司的启发，不在于“它用了多少位编码器”这么简单。真正关键的是，雷赛已经把角度值推进了速度环、位置环、振动抑制、全闭环和黑匣子。

L8EC 的 3.5kHz 速度环带宽、125μs 总线通讯周期、黑匣子、振动抑制、全闭环、龙门同步、超级跟踪这些关键词连起来看，说明角度值不是“读出来就完了”，

• 它会进入速度环，变成速度估计；

• 进入位置环，变成跟随误差；

• 进入振动抑制，变成频谱里的峰；

• 进入全闭环，参与机械端误差修正；

• 进入黑匣子，成为故障回放的一部分。

L8P 也能说明同一个问题。它不是 EtherCAT 场景，而是脉冲和 RS485 场景，但同样把 3.5kHz 速度环带宽、全闭环、振动抑制、一键自整定、超级跟踪、ACM3 系列高响应交流伺服电机和 26 位多圈绝对值编码器放在一起。这说明雷赛不是在某一个通信方式下堆参数，而是在不同控制形态里，都围绕“让运动更稳、让问题更好查”组织产品能力。

没有这种场景，编码器公司很容易只优化“芯片输出端看起来漂亮”的指标；有了这种场景，编码器公司才知道哪些指标会在系统里被放大，哪些信息必须从芯片层开放出来。

• 比如一个低速抖动，单看编码器可能只是残差里一点一阶项；

• 进了速度环以后，可能就是被放大的速度毛刺；

• 进了振动抑制以后，可能又被误认成机械共振。

工程现场就这么不讲武德，实验室里大家都是绅士，到了客户产线，谁让机器抖，谁就是坏人。

雷赛的同步专利说明，角度准还不够，用错时间照样抖

底层工程师都知道，运动控制里最烦的不是“没信号”，而是“信号有，但用得不对”。

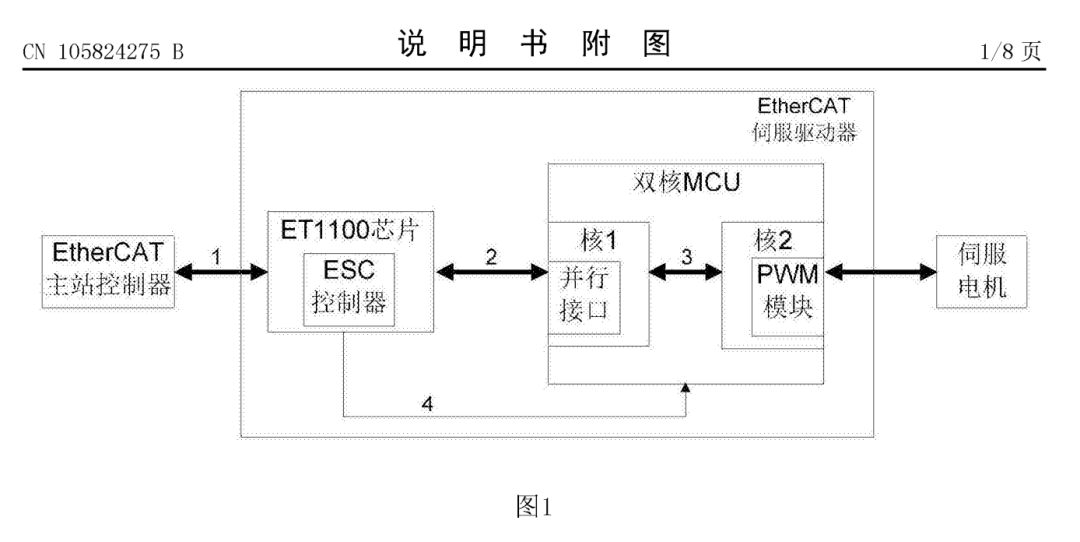

雷赛的 CN105824275B《一种控制从站伺服驱动器同步主站的方法》 处理的是 EtherCAT 从站伺服驱动器同步主站的问题。专利说明里讲到，从站伺服驱动器内部有 ESC 控制器和双核 MCU，PWM 中断处理模块产生 PWM 三角载波；方法是在检测到 SYNC 同步信号后获取 CNT 当前值，并比较 CNT 与 K/2，再根据计数方向设置 CNT，使 PWM 中断与同步信号对齐，从而避免不同步导致的实时指令接收异常和伺服电机抖动。

这件事和编码器有什么关系？ 关系很大。编码器公司说“我的角度延迟低”，这只是器件语言。雷赛这种系统会继续追问：这个角度值进了 EtherCAT 以后，和 SYNC 对齐了吗？和 PWM 中断对齐了吗？和位置环、速度环的执行周期对齐了吗？

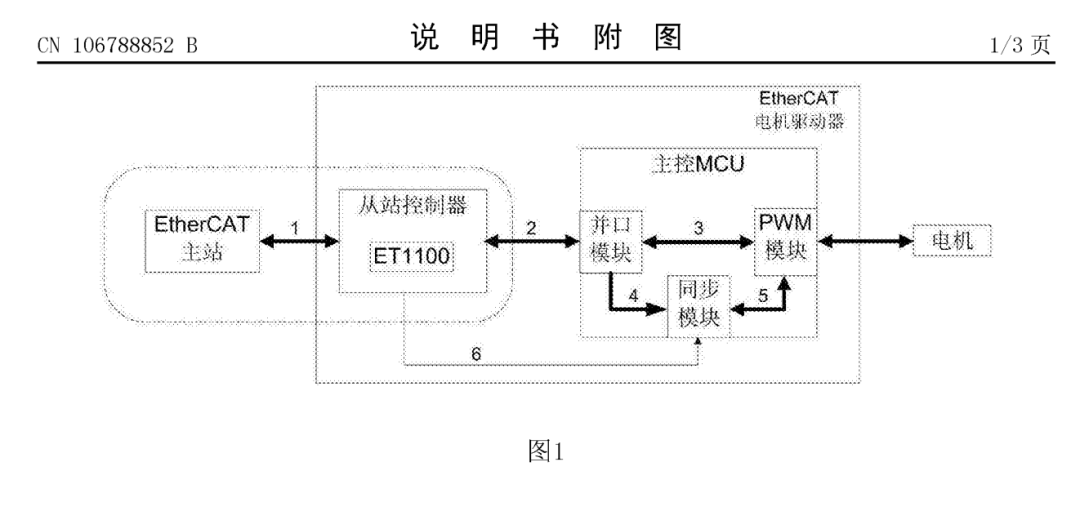

CN106788852B《一种EtherCAT电机驱动器与主站时钟的同步方法》 同样围绕 EtherCAT 电机驱动器与主站时钟同步展开。其摘要写到，EtherCAT 电机驱动器包括从站控制器和主控 MCU，主控 MCU 包括并口模块、同步模块和 PWM 模块；方案在 SYNC 同步信号中断触发时将 PWM 模块计数器清零，并根据从站控制器与主站参考时钟的漂移值调整 PWM 模块周期计数。

这说明雷赛揭示的不是一个简单“角度值”的世界，而是一个“角度值何时被系统使用”的世界。

角度准，是第一层；角度在正确时刻进入控制环，是第二层；角度残差在系统里能不能被解释，是第三层。

编码器公司如果没有雷赛这样的场景，很可能只停在第一层。

雷赛的关节模组场景，让编码器知道误差不是从芯片开始的

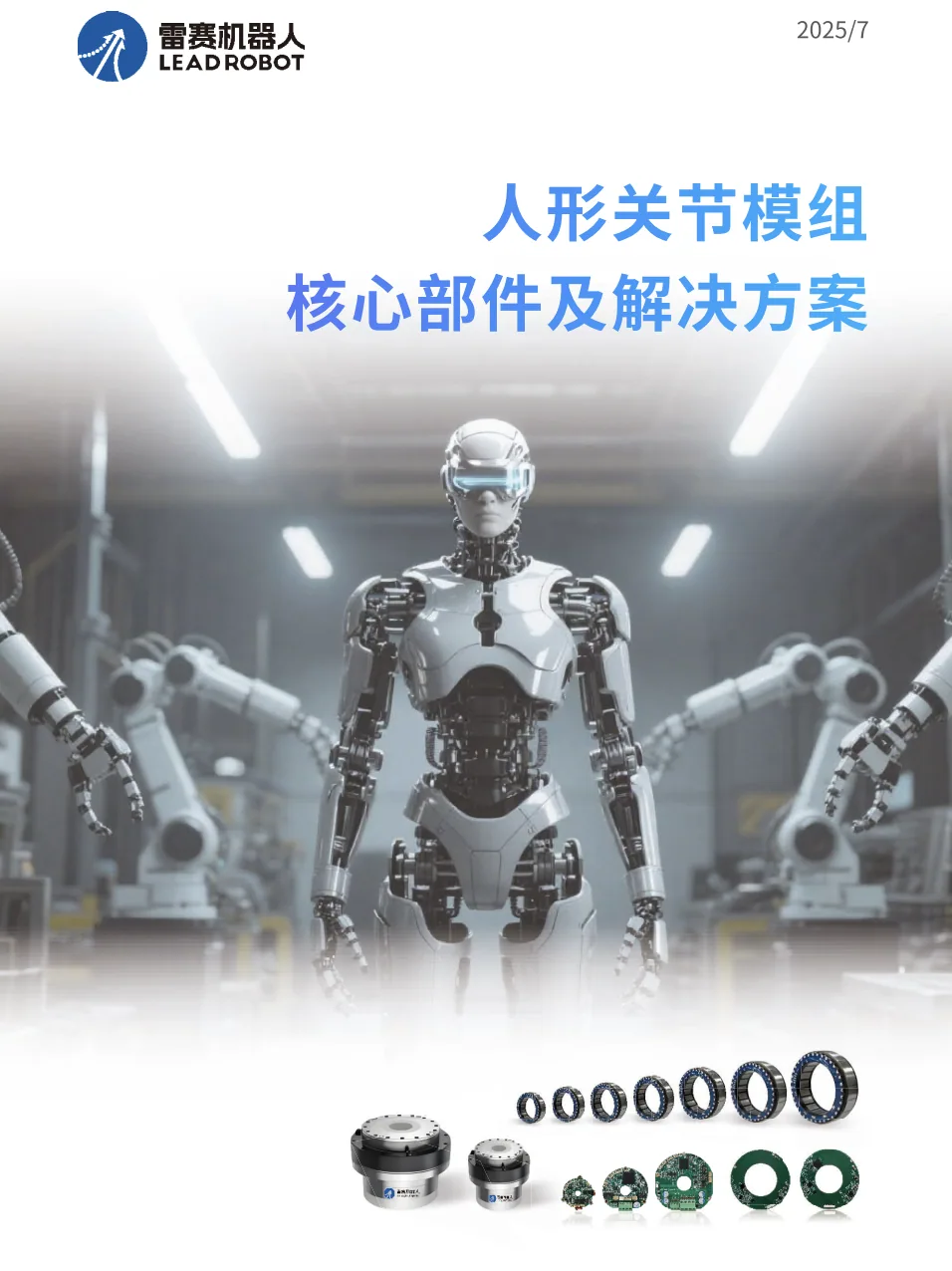

雷赛的人形机器人关节模组方案，最值得编码器公司认真看。

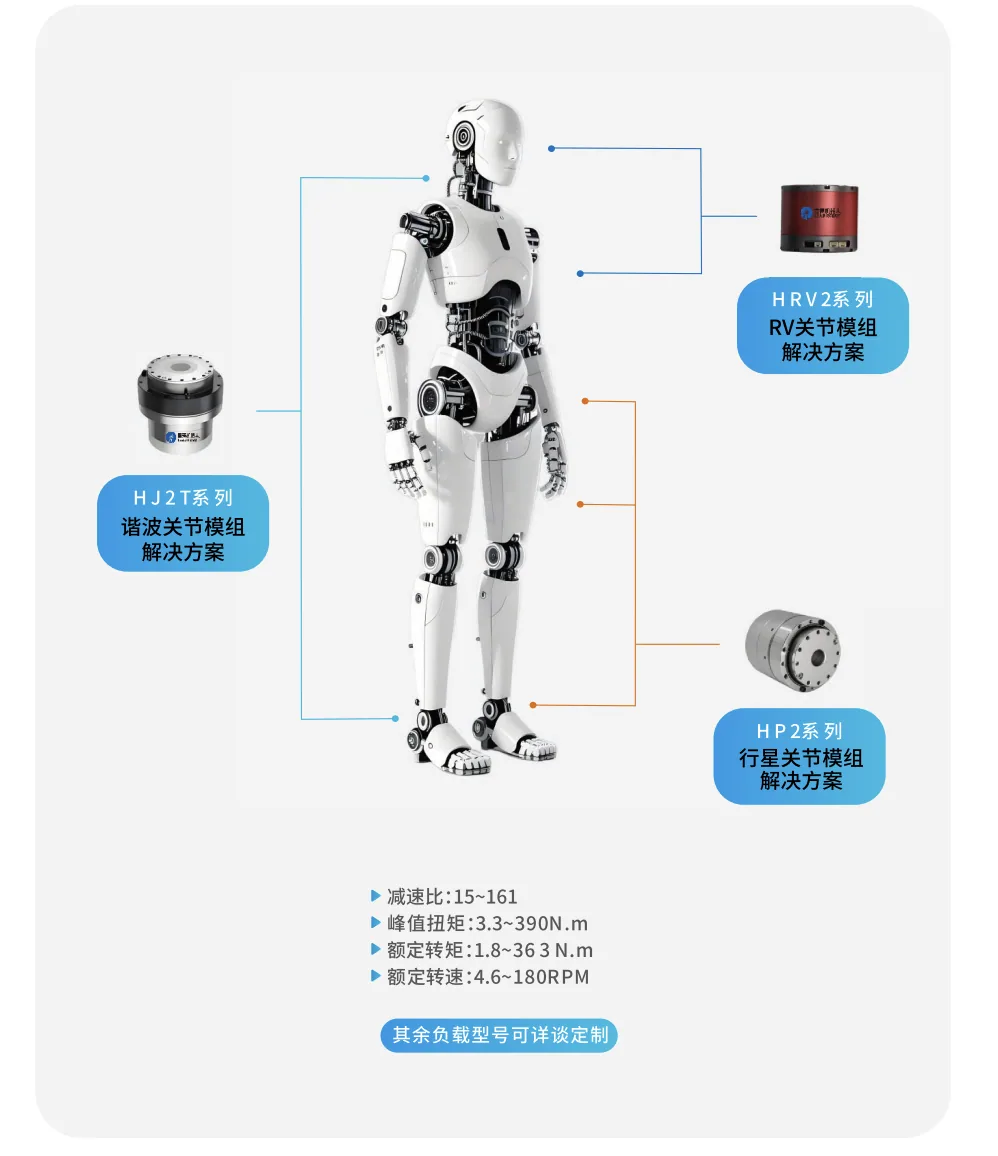

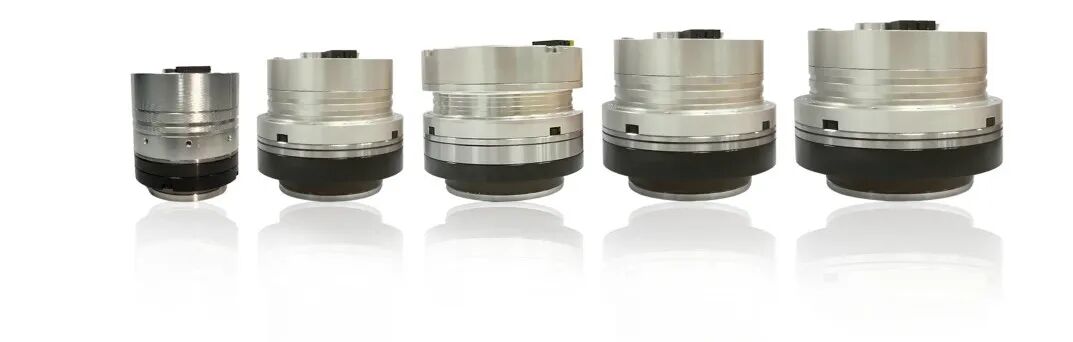

雷赛中文官网写到，这套方案搭载超薄谐波减速器，结构紧凑，有无刷力矩电机和高精度多圈绝对值编码器，是面向人形机器人研发的核心零部件；方案融合减速器、电机、驱动器于一体，电机采用集中绕组无刷直流方案，并通过优化极弧系数降低齿槽转矩；配套驱动器可自适应不同负载，并具备温度保护、过载保护等机制。

这类场景对编码器公司特别重要，因为它告诉你，误差不是从芯片开始的。它可能从磁体装配开始，从气隙变化开始，从轴承和减速器尺寸链开始，从齿槽转矩开始，从温升和结构热变形开始，从驱动器自适应负载开始，从关节模组的整体机械关系开始。

编码器公司如果没有这样的模组场景，只会在自己实验台上看角度误差。有了这样的模组场景，才会意识到：非线性校准不只是修芯片误差，它还可能成为观察机械关系变化的窗口。幅值健康度，可能指向气隙；一阶谐波，可能指向磁体偏心；二阶项，可能指向安装倾斜或磁场畸变；温度相关残差，可能指向电机热、结构热、PCB 应力共同作用。这个时候，非线性校准就从“修误差”变成了“看系统”。

下面就以非线性校准这个技术问题作为例子聊聊。

非线性校准必须穿过雷赛这样的真实场景，才会从芯片功能变成工程能力

昆泰芯这样的编码器公司，真正值得拿出来讨论的，不是又多了一个参数，而是它围绕非线性校准形成了一条从实验室走向真实系统的路线。这条路线有四层。

第一层，光编对拖

用高精度光学编码器当参考，把待校准磁编码器的误差测出来，再形成修调表。这条路扎实，但工装重、成本高、流程长。它解决的是“误差有没有被量出来”。

第二层，是一键匀速自校准

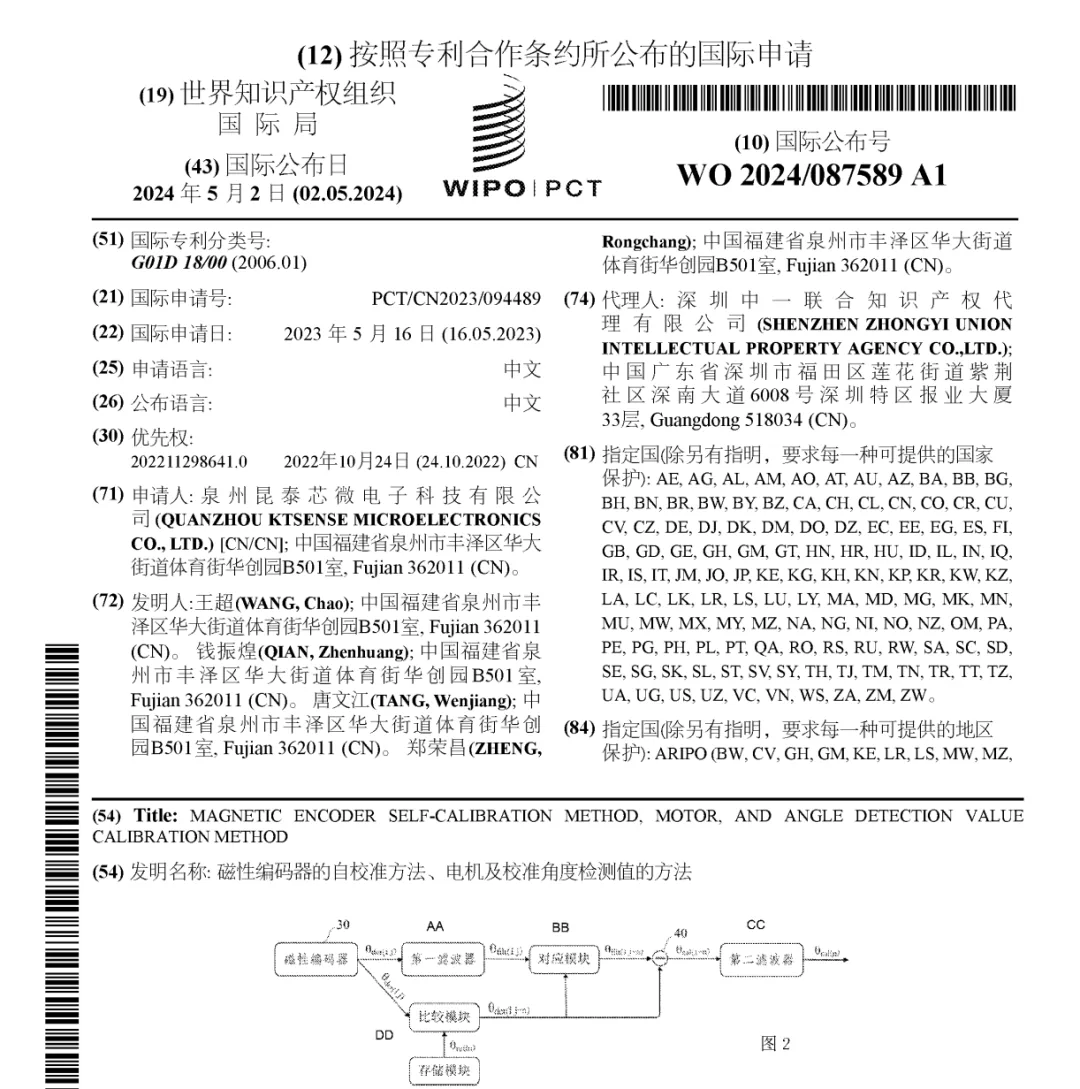

WO2024087589A1《磁性编码器的自校准方法、电机及校准角度检测值的方法》公开的思路，是在转轴匀速转动条件下，对检测值进行低通滤波，在一个机械转动周期内设置多个参考点，选取每周期最接近参考点的检测值，计算修调值并多周期均化，最后形成修调参考表，从而降低磁性编码器校准成本。昆泰芯围绕非线性校准一路推进，从传统光编对拖，到一键匀速自校准，再到闭环自校准、非匀速自校准，最终推出了 KTH58/59 系列产品。这条线索本质上是在把校准从实验室往真实工况推。

第三层，是闭环自校准

这一步开始贴近雷赛的世界。因为电机已经在闭环里跑，控制环本身会影响误差表现。校准不再只是“电机被外部系统稳定带着转”，而是要面对驱动器、速度环、负载扰动和机械弹性共同作用下的运行状态。闭环里能不能提取有效误差，是编码器从产线功能走向系统功能的分界线。昆泰芯的 KTH71 系列产品已经实现功能。

第四层，非匀速自校准

这一步最有工程味。真实关节不会永远匀速，它有加减速，有冲击，有负载变化，有柔性回弹，有热漂。非匀速自校准真正承认了这个事实：系统不乖，编码器还得从不乖的数据里抓住可用信息。 最近深圳展会上，昆泰芯刚刚推出的KTM52/53演示中，明显非匀速条件下，系统校准前误差约在 ，校准完成后可压到约 。这类能力的意义，不只是数字更漂亮，而是校准开始贴近机器人、电机和执行器的真实世界。

这个路线如果只放在编码器公司内部看，就是技术路线。但放到雷赛场景里看，含义就变了：

• 光编对拖，对应实验室里的“真值”；

• 一键匀速自校准，对应产线和客户侧降低校准成本；

• 闭环自校准，对应电机已经进入控制系统后的修正能力；

• 非匀速自校准，对应真实机器人关节不乖、不稳、不匀速的现场。

没有雷赛这样的真实运动系统，非线性校准很容易被理解成一张修调表。进入雷赛这样的系统以后，非线性校准才会被迫回答更难的问题：

• 这个残差会不会被速度环放大？

• 这个校准表能不能帮助黑匣子解释故障？

• 这个幅值变化是不是气隙在漂？

• 这个一阶谐波是不是磁体偏心？

• 这个温漂是不是结构热变形？

昆泰芯能补的不是“一个角度”，而是反馈证据链

KTM5900 的公开资料显示，它是一款 24-bit 绝对角度 TMR 磁性编码器，支持 SPI 角度输出及寄存器读写，并提供可编程 ABZ、UVW，以及自动线性和非线性校准。具体采样、接口和校准性能须按相应版本手册及测试条件核对。

这些参数当然能打，但如果只把它们写成参数，就浪费了。 采样，不只是快，而是给动态诊断留余量； SPI，不只是接口快，而是让驱动器更快拿到角度和状态；ABZ/UVW，不只是兼容传统伺服，而是进入换相、计数、速度估计和回零流程；非线性校准，不只是让 INL 更漂亮，而是让系统获得更可信的反馈基准。

如果再进一步，把幅值、相位、谐波、温度、校准状态、残差健康度这些诊断量开放给雷赛这样的系统，编码器就不再是“匿名角度源”。它会成为雷赛运动控制链条里的反馈证据源。

普通供应商说：“我的芯片满足规格。”

反馈伙伴说：“这个低速抖动对应一阶残差，热机后幅值健康度下降，速度环差分后被放大，建议优先查磁体偏心和气隙变化。”

这两句话，含金量完全不一样。前一句是免责，后一句是定位。工程师不怕问题，怕的是没人能定位。问题定位不出来，群里所有人都像在黑屋子里摸大象，摸着鼻子的说是管子，摸着腿的说是柱子，摸着尾巴的说是线束。

编码器公司需要雷赛，不是需要订单，而是需要把需求还原成原始问题

直接客户给编码器公司的需求，往往已经被翻译过、压缩过、甚至甩锅过。现场原始问题可能是：某个速度段低速抖，热机后零位漂，回零重复性差，速度环一开高就啸叫，某批模组里几台怎么都不好调，换一种线束走法以后通信偶发异常。传到编码器公司耳朵里，可能只剩一句：“你们噪声能不能再低一点？”

这句话不一定错，但太粗了。如果编码器公司只围着这句话优化，就会继续卷噪声、卷位数、卷延迟。卷完以后，现场可能还是抖。

雷赛提供的场景能把需求还原成原始问题。驱动器日志能告诉你：速度环里是不是有周期性波动；黑匣子能告诉你：故障前后位置偏差、速度、报警状态如何变化；关节模组能告诉你：温升、负载、减速器、齿槽转矩怎么影响反馈；EtherCAT 同步和伺服周期能告诉你：角度值是不是在正确时间被使用。

这些信息合起来，才会告诉编码器公司下一代产品该怎么做。

不是简单问

• 要不要更高位数

而是问：

• 要不要开放幅值健康度？

• 要不要输出残差谱？

• 要不要给出磁体偏心诊断？

• 要不要记录校准状态？

• 要不要把温度漂移标志交给驱动器？

• 要不要让非匀速自校准结果进入黑匣子？

• 要不要让驱动器知道“这个角度值现在可信度下降了”？

这才是工程真正需要的产品定义。

产品只有进入真实运动链路，才会长成工程真正需要的样子

这条逻辑最终很简单：

昆泰芯这样的编码器公司，要做出工程真正需要的产品，不能只靠实验室里的漂亮曲线。它需要雷赛这样的运动控制场景，把角度值推进速度环、位置环、电流环、振动抑制、全闭环、EtherCAT 同步、黑匣子、关节模组和客户现场。

只有进了这个系统，编码器公司才知道：

哪些误差会被放大；哪些残差会变成抖动；哪些温漂会变成零位漂移；哪些诊断量系统最需要；哪些参数只是宣传页漂亮，现场并不解决问题。

雷赛提供场景：

低速抖、热机漂、回零差、总线同步、模组量产、客户现场。

编码器提供证据：

原始信号、幅值健康度、谐波残差、温度漂移、校准表、非匀速自校准、故障回放。两边合在一起，才有可能回答那个最底层、最朴素、也最值钱的问题：

这条腿为什么抖？

能回答这个问题，编码器就不是雷赛系统里的普通器件。它是雷赛运动控制体系里真正有用的反馈伙伴。
