画圆成椭圆，别先拧增益，先看几根轴是不是同一瞬间读数

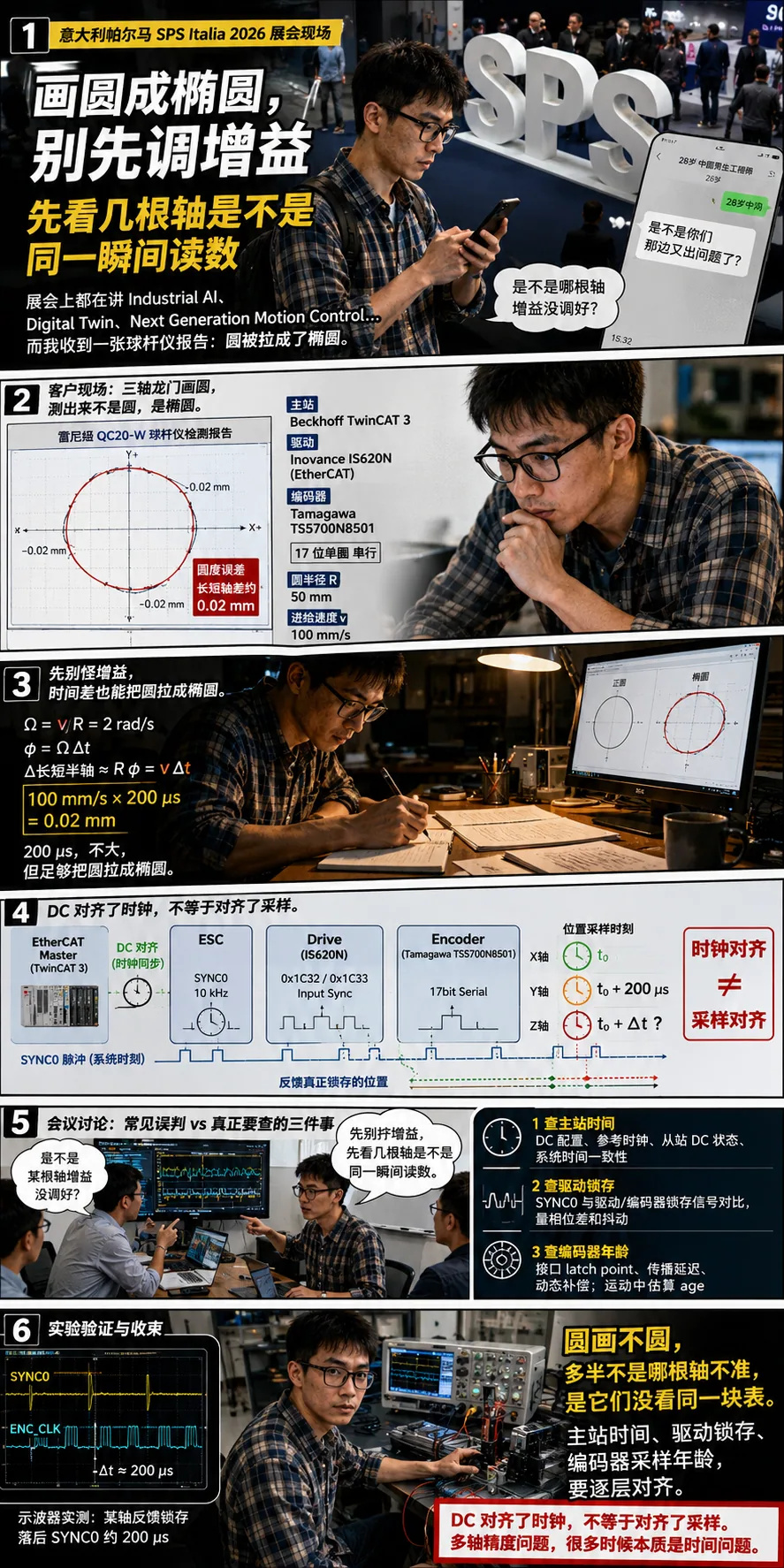

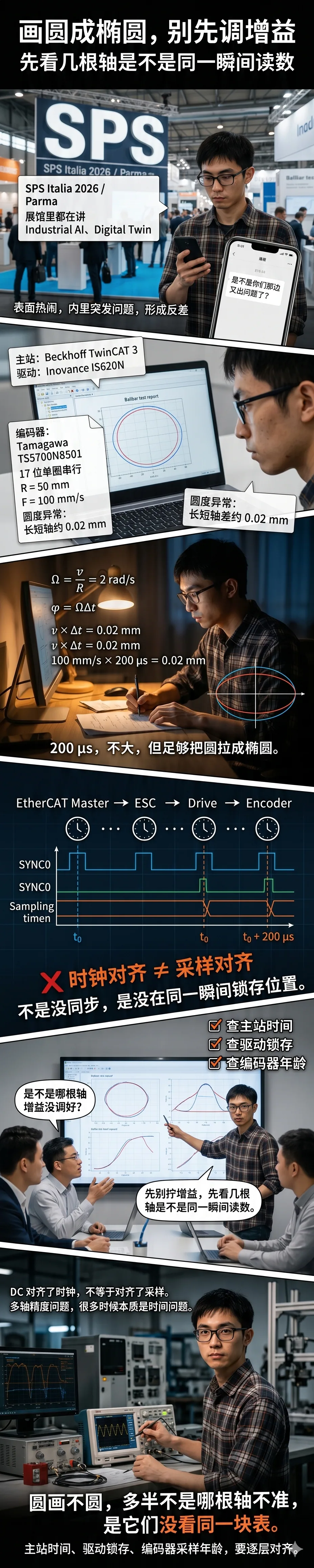

5 月底，一个朋友把雷尼绍 QC20-W 球杆仪报告发到我手机上。现场是一台新搭的三轴龙门，主站跑倍福 TwinCAT 3，三根轴用汇川 IS620N 驱动走 EtherCAT，电机端编码器是多摩川 TS5700N8501，17 位单圈串行反馈。半径 50 mm 的整圆，进给给到 100 mm/s，测出来不是正圆，而是一条长短轴差约 0.02 mm 的椭圆。

他第一句话就问我：是不是哪根轴增益没调好？

我当时人在意大利帕尔马，刚从 SPS Italia 2026 展馆出来。我盯着那张椭圆图，脑子里先冒出来的不是 AI，也不是增益，而是一个更土的问题：X、Y、Z 几根轴读位置的时候，是不是根本没在同一瞬间？

这件事最容易误判。X、Y、Z 三轴各自回零正常，单轴定位正常，单轴正弦往复的跟踪误差也正常。单看每根轴，它们都像好学生；一合起来画圆，圆就歪了。后来我把问题换成一句更朴素的话：是不是几根轴拍照的时间不一样？

画圆不是一根轴的事。X 轴在某一刻给出一个位置，Y 轴也必须在同一刻给出一个位置，控制器把这两个数拼起来，才是圆上的同一个点。如果 X 轴拍的是 t0 的照片，Y 轴拍的是 t0+200 µs 的照片，主站拿到的就不是同一瞬间的坐标，而是两张错开时间的照片。照片都清楚，拼在一起还是会变形。

第一层：200 微秒，已经够把圆拉成椭圆

这个量级不用玄学。半径 50 mm，进给 100 mm/s，圆周角速度 Ω = v/R = 2 rad/s。两轴采样差 200 µs，相位差就是 φ = ΩΔt = 0.0004 rad。小相位差造成的长短半轴差，近似就是 Rφ，也就是 vΔt：

100 mm/s × 200 µs = 0.02 mm。

这正好落在球杆仪能看见的圆度误差量级里。低速时 v 小，椭圆不明显；进给一快，v×Δt 跟着变大，圆就开始被拉扁。这里的关键不是“200 µs 听起来大不大”，而是“多轴联动时，时间差会直接变成空间误差”。

症状也要分开看。如果椭圆方向固定，优先怀疑固定采样相位差；如果轨迹上是随机毛刺，优先怀疑采样抖动；如果圆心随圈慢慢漂移，那通常不是一个简单常数 Δt，可能叠了时间戳漂移、热漂、几何误差，或者球杆仪拟合中心被周期性误差带着走。先把这三种分开，后面才不会乱补螺距、乱调增益。

第二层：DC 对齐了时钟，不等于对齐了采样

很多人看到 EtherCAT DC 开了，就以为这事结束了。其实 DC 先解决的是“大家手表对齐”。Beckhoff 文档里说，Distributed Clocks 让支持 DC 的 EtherCAT 从站在同一个参考时钟下同步，文档示例中提到同步容差可以到小于 100 ns；ESC 里的 DC 单元还可以生成 SYNC0、SYNC1 这类按时间触发的事件。

但画圆要的是下一步：每个轴到底有没有在同一个系统时刻锁存自己的位置。

这中间差了一层执行链路。ESC 可以产生 SYNC0 脉冲，SYNC0 的起始时间、周期、激活方式都有对应寄存器和配置逻辑，比如系统时间 0x0910、循环运行起始时间 0x0990、SYNC0 周期 0x09A0 等，这些能说明“同步脉冲怎么来”，但不能自动证明“编码器反馈已经在这个沿上被锁存”。Beckhoff 的同步模式文档也把 Free Run、SM Event、SYNC event 等模式分开描述，并指出 0x1C32、0x1C33 可用于判断输出侧、输入侧同步方式。

驱动侧还要继续看。0x1C32 对应输出同步，0x1C33 对应输入同步，也就是反馈这一侧。通用语义上，如果输入真正按 DC Sync0 锁存，反馈就应该对应 SYNC0 这个系统时刻。但放到 IS620N 这种具体驱动上，要小心：对象字典里看到 0x1C33:01 是某个值，不等于你已经证明编码器采样点跟 SYNC0 沿完全同拍；有些对象还是 RO，只能报告状态，不能让你随手写成另一个同步模式。

所以这篇不能写成“把 0x1C33:01 改成 Sync0 就好了”。更稳的现场说法是：后来朋友逐轴核查时发现，其中一个参与圆插补的轴，反馈没有真正按同一个 DC 系统时刻锁存。它虽然挂在同一条 EtherCAT 网络上，主站也能周期性读到位置，但反馈采样仍落在驱动内部节拍上。

这就是那句最重要的话：DC 对齐了“时钟”，不等于对齐了“采样”。

展会上讲的 Digital Twin 再漂亮，也要先喂进去同一时刻的数据。否则仿真模型再聪明，现场那几根轴还是各看各的表。

第三层：编码器自己还有一个采样年龄

就算 SYNC0 到了驱动，编码器那边也未必是“此刻角度”。不同接口、不同芯片，对“什么时候把角度锁住”这件事定义不一样。

BiSS-C、部分 iC-Haus 器件会定义明确的 latch point，比如在帧开始或片选后的某个有效时钟沿锁存绝对位置，这类接口比较适合用同步边沿钉住采样时刻。EnDat、Tamagawa T-format 也有主从命令和时钟时序，但具体采样锁存点、处理延迟和补偿方式，要看编码器与驱动实现，不能只看接口名字就说“请求即采”。

磁编码器还要看内部传播延迟。以 ams OSRAM AS5047P 为例，数据手册里给出的 SPI 读角度系统传播延迟是 90–110 µs；ABI/UVW 经 DAEC 动态角度误差补偿后，残余传播延迟为 1.5–1.9 µs；手册还说明 PWM 角度不经过 DAEC 补偿。

我把这件事叫“采样年龄”：主站此刻读到的位置，究竟对应几微秒前的机械位置。单轴看，这个年龄可能只是相位滞后；多轴一拼，它就变成几根轴之间的时间差。

这也是很多多轴问题难查的地方。单轴调试时，你看到的是跟踪误差、速度环、位置环、摩擦、共振；多轴插补时，你看到的是几条时间链路被拼成一个几何图形。只要其中一条链路晚了几十微秒、上百微秒，单轴曲线可能还很漂亮，圆已经悄悄变成椭圆了。

最后只查三件事

第一，查主站时刻。TwinCAT 的 DC 配置有没有真的让参与圆插补的从站进入同一个系统时间基准。不要只看配置页上有没有勾 DC，要看 Reference Clock、从站 DC 状态、同步误差，以及多 EtherCAT 段或多主站场景下有没有引入新的参考时钟问题。

第二，查驱动锁存。不要只看 0x1C33:01 名义值，尤其像 IS620N 这类具体设备，要结合启动参数、驱动内部同步状态和示波器。一路抓 SYNC0，一路抓驱动发给编码器的时钟或锁存相关信号，量两者相差多少、抖多少。现场真正要回答的不是“对象字典看起来像 Sync0”，而是“反馈值到底在什么物理时刻被锁住”。

第三，查编码器年龄。BiSS-C 看 latch point，EnDat 和 T-format 看具体实现，SPI 磁编码器看传播延迟、补偿路径和读出的寄存器。最笨但有效的方法，是让电机匀速转，连续读 N 帧，把读出角度和已知角速度对齐，估出这条链路的固定 age。这个 age 不是玄学，它就是角度滞后除以角速度。

提高采样率不解决这个问题。把单轴从 1 kHz 提到 8 kHz，单轴曲线会更密，但只要几根轴的时间原点没对齐，v×Δt 还在。对齐是“同一时刻”的问题，不是“多读几次”的问题。

硬件改不动时，还有一条软路：主站读 DC system time，也就是 ESC 0x0910 那组系统时间，给每帧位置打采样时间戳，再按统一时基把各轴插值到同一时刻。代价是一点算量和一拍延迟，但至少你知道自己在补什么，不是在盲目把增益越拧越乱。

回到那台龙门。朋友后来没有继续拧增益，而是把参与圆插补的轴逐个核到同一个 DC 系统时刻：主站时间、驱动锁存、编码器采样年龄，一层一层对齐。那张 0.02 mm 的椭圆，真正暴露的不是某根轴“不准”，而是几根轴没有在同一瞬间回答同一个问题。

所以这类椭圆，别第一时间去拧增益。先拿示波器同抓 SYNC0 和编码器时钟，再把主站时间、驱动锁存、编码器采样年龄逐层摊开。

圆画不圆，有时不是哪根轴不准，而是几根轴各看各的表。对多轴系统来说，同步不是配置页上的一个勾，而是每一个位置值背后的真实采样时刻。
