别只验磁钢：磁编码器高温验证，最后必须落到角度系统

可逆退磁和不可逆退磁没分清，你做的高温老化等于白做

磁编码器高温验证，别只测一个点：T0、Thot、T1 三段少一段都不完整

前两篇我们分别讲了两个问题：第一，可逆退磁和不可逆退磁不能混；第二，高温验证不能只测一个点，必须把 T0、Thot、T1 三段数据对起来。到这里，很多工程师会觉得流程已经差不多了：概念分清了，三段也测了，是不是就能下结论了？

还不够。

磁编码器项目里还有一个更深的坑：你以为自己在验磁钢，其实客户最后验的是角度系统。

这句话听起来像废话，但很多高温老化报告恰恰就错在这里。报告里磁钢幅值曲线画得很完整，温度点也很齐，回温恢复率也算了，最后结论写“磁钢退磁风险可控”。可客户现场真正抱怨的不是“你的磁钢 Br 掉了多少”，而是“角度开始抖”“零位开始飘”“速度环开始毛”“机器人关节换向有轻微顿挫”。

磁钢没被判死刑，不代表系统就过关。磁钢幅值恢复，也不代表角度一定恢复。磁编码器真正交付的不是一块磁铁，也不是一条漂亮的磁场曲线，而是在温度、装配、外磁场、振动和电机电流扰动下，仍然能被控制系统信任的角度。

这就是第三篇要讲的核心：高温验证不能只停在磁钢侧，最后必须落到角度系统侧。

客户买的不是磁钢曲线，而是可用角度

磁编码器的名字里有“磁”，所以很多人自然会把问题收敛到磁钢上。高温后幅值下降，就查磁钢；回温后幅值有残差，就怀疑磁钢不可逆退磁；外场扰动后零位偏了，就问磁铁是不是被打坏了。这个思路不是完全错，磁钢当然重要，但它只是一条链路里的一个环节。

真实系统里，角度是这样出来的：磁钢或磁环提供磁场，传感器前端感知磁场方向和幅值，模拟前端或内部 ASIC 做放大、调理、补偿，再由角度解算算法输出位置，最后进入电机控制器、伺服驱动器或者机器人关节控制环。任何一个环节在高温下发生变化，最后都可能表现成角度问题。

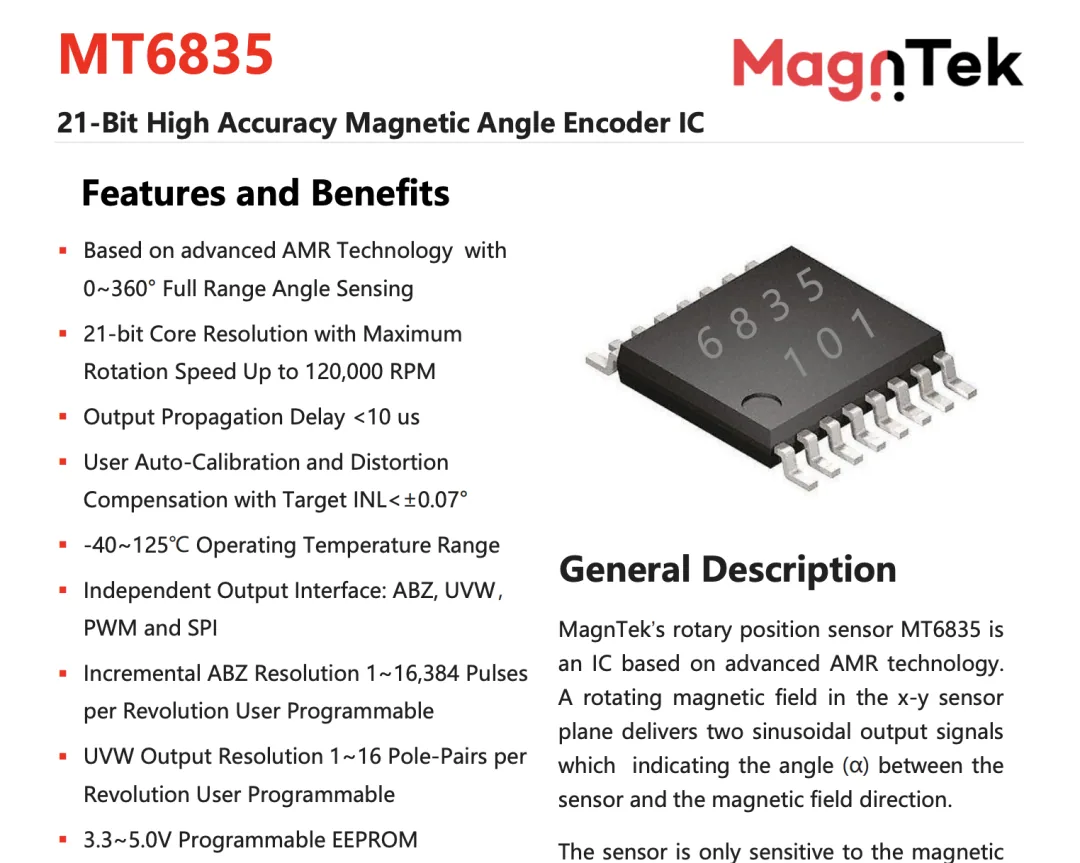

比如麦歌恩 MT6835 这类磁性角度编码器 IC，公开资料里写得很清楚，它基于 AMR 技术，做 0° 到 360° 绝对角度检测，支持 21 位核心角度分辨率，也支持 ABZ、UVW、PWM 和 SPI 等输出；多维科技 TMR3107/TMR3108 则是基于 TMR 技术的 17 位磁性旋转编码器芯片，公开资料中提到集成 TMR 传感器、信号调理、角度解算和多种输出接口。到了更下游，雷赛也有分体磁电系列绝对值旋转编码器，公开页面介绍其面向自动化设备、机器人、物流设备等工业场景。

这些产品形态不一样，有的是芯片，有的是读头，有的是完整编码器，但它们最后都不是在卖“磁钢幅值”。它们卖的是角度、接口、延迟、抗扰动、可靠性和系统可集成性。所以高温验证如果只在磁钢侧打转，就会出现一个很尴尬的结果：磁钢指标看起来通过了，客户系统还是觉得不好用。

幅值够，不代表角度一定好

磁编码器里最容易被误解的一个指标，就是幅值。幅值当然重要，没有足够的磁场，传感器前端的信噪比会下降，角度抖动会变大，外磁干扰也更容易冒出来。但幅值只是必要条件，不是充分条件。

一个系统幅值很高，角度仍然可能很差。原因很简单：角度误差不仅由磁场强弱决定，还由磁场形状、安装同心度、倾角、磁钢充磁质量、传感器位置、前端失调、Sin/Cos 幅值匹配和算法补偿共同决定。磁场很强，但偏心很大，角度误差照样会出现明显的一次谐波；磁场很强，但磁环充磁不均，二次或更高阶误差照样会出来；磁场很强，但芯片安装倾角不对，Sin/Cos 波形照样可能变形。

反过来，幅值下降也不一定立刻等于角度失效。如果系统设计余量足够，前端噪声低，补偿算法做得好，装配一致性也好，幅值在一定范围内下降，角度指标仍然可能满足验收。真正要看的不是“幅值有没有掉”，而是“幅值变化有没有传导到角度误差、零位漂移、噪声和控制环表现”。

这就是为什么我不建议在报告里只写“高温后幅值下降 8%”。这句话太单薄。更应该写的是：高温后幅值下降 8%，角度误差 RMS 是否增加？峰峰值是否增加？一次、二次谐波有没有变？零位有没有漂？噪声谱有没有抬升？速度估计有没有毛刺？这些问题不回答，幅值数字本身很难支撑系统级结论。

高温会把角度系统里的短板全部放大

很多磁编码器方案在室温下看起来都很好。实验台上转一圈，幅值够，角度曲线也顺，校准以后误差还能压得很漂亮。问题是，高温会把原来被掩盖的短板放大。

第一个被放大的，是低幅值下的噪声占比。高温下磁钢磁性能下降，传感器看到的有效信号变小，同样的前端噪声、ADC 量化噪声、供电噪声，在角度侧占比都会变大。室温下只是轻微抖动，高温下可能变成速度估计毛刺。

第二个被放大的，是椭圆度和幅值失配。Sin/Cos 两路如果本来就不完全对称，高温下增益、偏置、磁场分布再发生变化，椭圆可能更明显。角度解算本质上依赖反正切，输入信号一旦不再接近理想圆，误差就会在角度上体现出来。

第三个被放大的，是装配偏差。磁钢和芯片之间的气隙、偏心、倾角，在室温下可能还在补偿范围内。高温后结构件热膨胀、胶水应力释放、轴套位置微变，这些偏差可能被放大。你看到的是角度误差变差，但根因未必是磁钢退磁。

第四个被放大的，是外磁干扰。机器人关节、伺服电机、AGV 驱动轮里，磁编码器附近不只有一颗小磁钢，还有电机永磁体、大电流绕组、刹车器、线束和结构件。高温下有效信号幅值下降以后，同样强度的外磁场干扰，相对占比就上来了。

所以高温验证不是简单地看磁场有没有掉，而是要看系统在“低幅值 + 热漂 + 结构变化 + 外磁场”的组合条件下，角度还能不能稳。

机器人关节里，磁编码器不是独立器件

如果这个问题放到机器人关节里，会更明显。关节里面空间很紧，电机、减速器、刹车器、编码器、线束、轴承和结构件挤在一起。编码器不是一个安安静静待在实验台上的器件，而是被装进一个热源、磁源、振动源和机械误差源都很密集的环境里。

RLS 的 AksIM-2 就是一个很典型的参照案例。它是离轴绝对式磁旋转编码器，公开资料中介绍它采用紧凑低矮读头检测薄型轴向充磁磁环的磁场，适合安装空间有限的应用；RLS 也把磁编码器产品用于机器人等应用场景。这类产品说明了一个趋势：越是机器人关节这类空间受限场景，越需要把磁环、读头、结构安装和角度输出作为一个整体来看。

国内产品也一样。雷赛分体磁电系列绝对值旋转编码器公开页面里提到，它采用磁编码技术，强调抗振动、抗冲击、抗污染，适用于自动化设备、机器人、物流设备等环境复杂场景，并列出了 23 位、17 位等分体磁电系列产品形态。到了这种层级，高温验证如果只测磁钢，显然不够。因为客户最后感知到的是编码器输出角度能不能被驱动器稳定使用。

机器人客户真正关心的是：高温下关节定位有没有抖，低速爬行有没有纹波，速度估计有没有毛刺，零位有没有漂移，回温后重复定位是否还一致。这些指标都不是单颗磁钢能独立回答的。磁钢只是源头之一，最终要回到角度系统。

角度侧至少要看四类指标

既然不能只验磁钢，那角度系统到底该怎么验？这里不展开第二篇的三段流程，只讲指标口径。我的建议是，磁编码器高温验证里，角度侧至少要看四类指标。

第一类是静态角度误差。不要只看一个 RMS，最好同时看峰峰值、最大误差、低阶谐波和误差谱。RMS 很容易把局部尖峰抹平，但客户在换向、定位或低速爬行时，可能恰恰会被某个周期性误差击中。一次谐波往往和偏心相关，二次谐波可能和磁场椭圆度、传感器轴向误差、磁环质量有关，更高阶成分也可能来自充磁不均或结构周期性误差。只看 RMS，很容易过于乐观。

第二类是零位漂移。很多伺服和机器人应用对绝对零位非常敏感。高温下零位漂了，回温后零位又没有完全回来，客户看到的就是关节坐标不一致、回零偏差或装配标定失效。零位漂移不一定来自磁钢不可逆退磁，也可能来自结构状态变化、芯片偏置变化或者算法补偿基准变化，但它必须被记录。

第三类是动态噪声和速度估计。角度静态误差好，不代表速度环一定干净。很多编码器问题是在动态控制里暴露的：低速时爬行不平滑，高速时速度估计毛刺，换向时有轻微冲击。这类问题和角度噪声、输出延迟、接口刷新率、控制器滤波策略都有关系。比如 MT6835 公开资料里提到角度输出延时 2 微秒到 10 微秒、支持最高 120000 RPM，这类高速场景更不能只看静态角度表格，还要看动态输出在温度变化下是否稳定。

第四类是异常状态和诊断信息。如果芯片或模块提供幅值诊断、磁场过强/过弱报警、CRC、通讯错误、状态位、校准状态等信息，高温验证时都应该同步记录。因为很多时候角度还没完全坏，诊断信号已经开始提示边界状态。只记录最终角度，不记录状态信息，会丢掉很多提前预警的线索。

不要让磁钢供应商替系统背锅，也不要让系统问题伪装成磁钢问题

在项目现场，我见过很多类似争论。客户说高温后关节角度抖，第一反应是磁钢退磁；磁钢供应商拿出材料曲线，说温度恢复后磁性能没问题；编码器团队说芯片输出正常；结构团队说装配尺寸在公差内。每个人都拿着局部证据，最后却解释不了整机现象。

这种时候，最怕的就是让磁钢供应商替系统背锅。因为如果根因其实是气隙热漂、传感器安装倾角、PCB 变形、算法补偿只在室温有效，继续追磁钢只会浪费时间。换更高等级的磁钢也许能暂时提高幅值余量，但不一定解决角度误差谱和零位漂移。

同样，也不要让系统问题伪装成磁钢问题。回温后幅值有残差，批次分散度变大，外场扰动后角度和幅值都出现不可恢复偏移，这些现象当然不能忽略。磁钢本身、充磁一致性、材料等级、工作点设计都需要被追踪。但追踪磁钢，不等于停止追踪角度系统。最终还是要问：这些变化有没有穿透到角度输出？有没有影响控制环？有没有超过客户验收口径？

一个成熟的工程结论，不应该写成“磁钢没问题，所以系统没问题”，也不应该写成“系统抖了，所以磁钢有问题”。更靠谱的写法是：磁钢侧发生了什么，角度侧发生了什么，两者之间是否存在对应关系。如果没有对应关系，就继续查结构、电路和算法；如果有对应关系，再进一步判断磁材、充磁、工作点和外场余量。

产品型号越具体，系统验证越不能抽象

前面提到的 MT6816、MT6835、TMR3107、TMR3108、雷赛分体磁电系列、RLS AksIM-2，并不是为了做产品推荐，而是为了提醒一个现实：今天的磁编码器早就不是“磁钢 + 霍尔片 + 简单 arctan”这么粗糙的东西了。公开资料里这些产品已经在讲高分辨率、高转速、多接口、自动校准、机器人应用、复杂工况适应。产品越往系统里走，验证就越不能停留在单一零件口径。

比如一颗 MT6835 用在闭环步进或小型伺服里，芯片可以提供高分辨率角度和多种输出接口，但整机高温下的速度毛刺可能来自磁钢幅值下降，也可能来自安装偏心，也可能来自控制器对编码器噪声的滤波策略。再比如 TMR3107/TMR3108 用在机器人关节读头里，TMR 传感器本身只是感知磁场，最后角度能不能稳，还取决于磁环、结构、标定、通讯和控制环。再比如雷赛这种分体磁电绝对值编码器形态，客户买到的已经是一个编码器产品，验收自然更应该落在角度输出和工业环境适应性上。

所以，报告里可以出现具体型号，但不能只围着型号做“参数背诵”。真正有价值的是把型号放进系统场景里问：它在这个磁钢、这个气隙、这个安装结构、这个温度范围、这个控制环里，角度表现如何？

高温报告的结论，应该从“磁钢合格”升级成“角度可用”

我建议以后的高温验证报告，最后不要只给一个磁钢侧结论，而要给一个系统侧结论。磁钢侧当然可以写，比如幅值下降、回温恢复率、批次分散度、外场扰动后的残差。但后面必须接上角度侧判断：角度误差是否满足验收，零位漂移是否可接受，动态噪声是否影响控制环，误差谱是否出现新增风险项。

一个不够好的结论是：“高温后磁场幅值下降 8%，回温后恢复到 98%，磁钢风险可控。”这句话不是错，但它还不够。因为它没有告诉客户角度到底能不能用。

更好的结论应该是：“高温下幅值下降 8%，但角度误差 RMS、峰峰值、低阶谐波和速度估计噪声仍在验收范围内；回温后幅值恢复到 98%，零位残差小于阈值，角度误差谱未出现新增异常。因此本轮测试中，磁钢侧表现为可恢复变化，角度系统侧满足高温工作要求。”

如果情况不好，也要写得清楚：“高温下幅值下降后，角度误差二次谐波明显上升，速度估计噪声增加；回温后幅值基本恢复，但零位和误差谱未完全恢复。该现象不支持简单判定为磁钢不可逆退磁，建议优先复查气隙、偏心、传感器安装倾角和高温补偿参数。”

你看，这样写就不会把问题简单甩给磁钢，也不会绕开客户真正关心的角度输出。

最后说一句

磁编码器高温验证，最容易犯的错误，是把“磁场测量”当成“系统验证”。磁场当然要测，磁钢当然要验，但那只是起点，不是终点。

客户买的不是一块磁钢，也不是一颗芯片参数表，而是一个在高温、装配偏差、外磁干扰和电机控制扰动下，仍然能稳定输出角度的系统。

所以，别只问磁钢有没有退磁。还要问角度有没有抖，零位有没有漂，误差谱有没有变，速度估计有没有毛刺，控制环有没有被影响。

磁钢曲线再漂亮，角度系统不过关，客户照样不会买单。反过来，磁钢幅值有可解释的高温变化，但角度系统仍然稳定、可恢复、可验收，这才是工程上真正有价值的结论。

磁编码器验证的终点，不是证明磁钢没事，而是证明角度可信。
