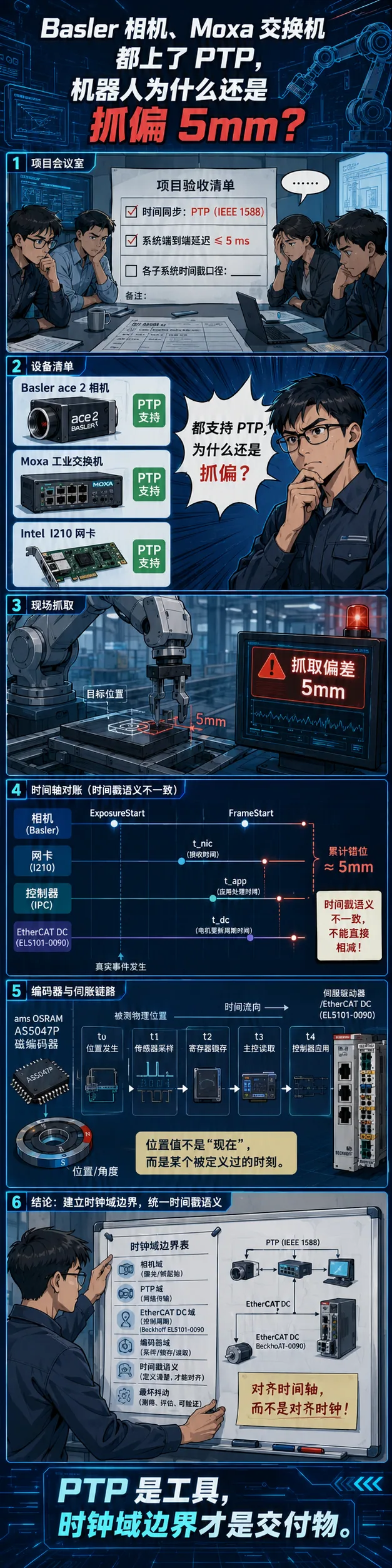

Basler 相机、Moxa 交换机都上了 PTP，机器人为什么还是抓偏 5mm？

我第一次在项目会上意识到“PTP 不是救命药”，不是看白皮书，是看一张验收表。

那张表上写着：时间同步：PTP（IEEE 1588）。下一行写着：系统端到端延迟 ≤ 5 ms。再下一行空着：各子系统时间戳口径：________。

没人能填。

会议室里很安静。相机厂家说，我们支持 PTP；交换机厂家说，我们也支持 PTP；工控机那边说，Linux 上 ptp4l 已经跑起来了；伺服那边说，我们驱动器内部也有同步机制。

轮到编码器链路时，问题来了：这个位置值，到底对应哪个时刻？

是前端采样的时刻？是 ADC 转换完成的时刻？是插值算法算完的时刻？是数据寄存器锁存的时刻？还是主控通过 SPI、BiSS、SSI 把它读走的时刻？

同一个“位置”，在不同人嘴里，可能差了好几个时钟域。这时候你再看验收表上那句“时间同步：PTP”，就会觉得它像一句安慰剂。

不是 PTP 没用，而是你把它当成了救命药。

表上写了 PTP，真正的雷却在空白处

PTP，也就是 Precision Time Protocol，确实是工业系统里非常重要的时间同步协议。IEEE SA 的标准页显示，IEEE 1588-2019 的 Board Approval 日期是 2019-11-07，Published 日期是 2020-06-16。NIST 的介绍页也提到，IEEE 1588-2019 在 2021 年 6 月被 IEC 采纳为 IEC 61588:2021。

这说明 PTP 是正经东西，是工业网络、测量控制、分布式系统里绕不开的东西。但问题是：标准的存在，不会自动替你定义系统边界。

工程现场里最常见的误会是：上了 PTP，就等于系统时间统一了。

真正发生的事情通常是这样：相机和交换机在一个 PTP 域里，时间戳很漂亮；工控机用 ptp4l 把网卡硬件时钟对上了；MCU 或 FPGA 里跑着另一个本地计数器；伺服驱动器里的采样节拍来自另一个 PLL；编码器芯片给你一个数据就绪信号，但它代表的是“采样完成”，还是“数据可读”，没人写清楚。

最后，所有时间戳都被扔进同一个数据库，然后大家指望它们自己讲人话。

这就是很多项目里最危险的地方：钟好像对齐了，事件却没有对齐。

同样叫 timestamp，Basler 文档里就不止一种意思

先声明一句：下面提到的品牌和型号，不是说它们有问题。恰恰相反，正规厂商把功能、参数、寄存器、时间戳语义写出来，是很好的事情。

真正的问题在系统集成侧：你不能看到“支持 PTP”“支持时间戳”“支持同步采样”，就默认全系统已经可复盘。

拿工业相机举例。Basler ace 2 系列里，比如 Basler ace 2 a2A1920-51gcBAS，官方资料显示它是基于 Sony IMX392 的 2.3 MP GigE 相机，默认分辨率 1920 × 1200，帧率 51 fps。

这类相机在视觉系统里很常见。但真正有意思的不是“多少像素、多少帧”，而是它的时间戳语义。

Basler 的 Data Chunks 文档里，BslChunkTimestampSelector 可以选择时间戳对应的事件。例如 FrameStart 表示当前图像采集开始，ExposureStart 表示当前图像曝光开始，ExposureEnd 表示当前图像曝光结束。

这件事本身就很说明问题。如果你的日志里只写：

camera_timestamp = 1234567890 ns

那它到底是什么意思？

是曝光开始？是曝光结束？是帧开始？是图像传到主机？还是应用层线程拿到图像？

这些在算法复盘里完全不是一回事。

假设输送线速度是 1 m/s，时间口径差 3 ms，就是 3 mm 的空间误差。如果你在做视觉抓取、贴装、分拣，3 mm 已经足够让项目会上开始互相看对方。

所以我看到相机支持时间戳，不会马上放心。我会先问一句：你给我的这个 timestamp，是 ExposureStart，还是 FrameStart？

这不是抠字眼，这是事故复盘时能不能对上账。

Blackfly S 提醒你：PTP 管的是设备，不是你的应用线程

再看一个常见的 GigE 工业相机例子：Teledyne FLIR Blackfly S BFS-PGE-23S3。

Teledyne FLIR 的相机参考文档里，GevIEEE1588 的描述很直接：启用 IEEE 1588 PTP，用来控制 timestamp register。

这句话很关键。PTP 控制的是相机设备侧的时间戳寄存器，但你项目里的“图像时间”，可能至少有五种。

第一种，是相机侧时间戳 t_cam。第二种，是网卡收到数据包的硬件时间戳 t_nic。第三种，是驱动层交付 buffer 的时间 t_driver。第四种，是应用层线程拿到图像的时间 t_app。第五种，是数据入库时间 t_db。

这五个时间，都可能被工程师口头叫成“图像时间”。但它们不是同一个时间。

所以问题不应该只写成“相机是否支持 PTP”，而应该写成：相机时间戳对应曝光、帧开始还是传输完成？主机侧 t_rx 是网卡硬件时间戳，还是应用层时间？两者之间的最大偏差是多少？这个偏差在高负载下测过没有？

这就是我说的：PTP 是工具，时间戳语义才是交付物。

Moxa + Intel I210 + ptp4l 都很正规，但还没走到终点

有些系统配置看起来已经很正规了。

比如交换机用 Moxa EDS-405A-PTP。Moxa 官方页面写明，这是一款 5 口工业以太网交换机，支持硬件 IEEE 1588 PTPv2。

工控机网卡用 Intel Ethernet Controller I210。Intel 产品资料里也写到，I210 支持 IEEE 1588 和 802.1AS 数据包的硬件时间戳。

Linux 上再跑 ptp4l。Red Hat 文档解释过，在硬件时间戳场景下，ptp4l 用来同步网卡上的 PTP Hardware Clock，phc2sys 再把系统时钟同步到网卡硬件时钟。

这套配置当然比“随便拿系统时间打日志”认真得多。但它依然只说明一件事：你的网络时间链路开始认真了。

它还没有回答这些问题：编码器芯片内部位置值是哪一拍锁存的？伺服驱动器的采样时钟和 PTP 域有没有关系？应用层算法拿到图像时，距离曝光开始已经过了多久？数据库里的 timestamp_ns 是网卡硬件时间、系统时间，还是应用层时间？主控收到编码器数据时，编码器芯片里那个角度值已经“老”了多少微秒？

所以我不反对项目里写 Moxa、Intel I210、ptp4l。我反对的是写完这些，就以为系统时间问题已经结束了。

真正的验收条款应该继续写清楚：PTP 域由谁组成，主机系统时钟是否由 phc2sys 同步到网卡 PHC，相机时间戳是 ExposureStart 还是 FrameStart，应用层时间戳是 buffer 到达还是算法结束，编码器时间戳是采样锁存还是寄存器更新，伺服时间戳是电流采样还是控制量生效。

这些话比“支持 PTP”有用得多。

机器人抓偏 5mm，可能不是钟不准，而是时刻说错了

做机器人、伺服、视觉引导、位置传感的人，真正关心的往往不是“钟有多准”，而是：这个动作、这个位置、这一帧图像、这一拍电流采样，到底对应现实世界里的哪个时刻？

比如一套视觉引导抓取系统，抓偏了 5 mm。表面上看，所有模块都在打时间戳。相机有时间戳，工控机有时间戳，驱动器有时间戳，编码器也有位置数据。

但复盘时你会发现，大家说的“时间”根本不是一个东西。

相机时间戳可能是曝光开始，也可能是图像帧完成；工控机时间戳可能是网卡收到包，也可能是应用层线程拿到数据；驱动器时间戳可能是电流环采样，也可能是通信报文更新；编码器时间戳可能对应传感器采样，也可能对应位置值输出。

这些在日志里都可能被写成 timestamp_ns。看起来都叫 ns，但它们不是同一种 ns。

一个是硬件时间戳，一个是软件时间戳；一个在 PTP 域里，一个在本地晶振域里；一个代表采样时刻，一个代表接收时刻；一个抖动主要来自网络，一个抖动主要来自队列调度；一个可以追到硬件锁存点，另一个只是应用层随手打的时间。

所以我现在反而更相信一句土话：你要的不是更快，而是可解释。

纳秒级同步听起来很高级，但项目出问题时，救你的往往不是“纳秒”，而是“这个纳秒到底是谁定义的”。

编码器最危险的一句话：我读到的就是现在

我长期做编码器和位置传感相关芯片，越来越觉得，位置数据最怕被当成一个静态数字。

很多人看到主控读回来一个角度值，比如 123.456°，第一反应是：编码器告诉我现在的位置是 123.456°。

但工程上更准确的问法应该是：这个 123.456°，对应的是哪个时刻的机械位置？

这背后至少有六层时间。

第一层，是传感器前端看到磁场、光栅、感应信号的时刻。第二层，是 ADC 或比较器完成采样的时刻。第三层，是数字滤波、插值、CORDIC 或补偿算法处理完成的时刻。第四层，是位置寄存器更新或锁存的时刻。第五层，是接口把数据吐出去的时刻。第六层，是主控真正读到并写入日志的时刻。

在低速场景里，这些差异可能被忽略。但到了高速电机、机器人关节、闭环伺服、视觉同步抓取，这些差异就会变成真实的位置误差。

比如 ams OSRAM AS5047P。它的数据手册里强调了 DAEC 动态角度误差补偿，宣称 almost 0 latency，并且可以通过标准 4 线 SPI 读出 14-bit 绝对角度位置数据。

为什么一个磁编码器芯片要专门强调 latency？因为高速旋转时，角度不是一个静态数字。

假设电机 3000 rpm，也就是 50 rps。如果位置链路里有 50 μs 的有效延迟，对应的机械角度就是：

50 rps × 360° × 50 μs = 0.9°

0.9° 对很多伺服系统来说，已经不是“小误差”。

所以编码器项目里，我最怕别人只问：多少位？SPI 多快？ABI 多少线？最高转速多少？这些当然重要，但还不够。

真正要问的是：这个角度值，对应的是磁场采样那一刻，还是 CORDIC/插值算完那一刻，还是寄存器更新那一刻，还是主控 SPI 读完那一刻？

AS5047P 这类芯片把 latency 拿出来讲，本质上就是在提醒系统工程师：位置值不是“现在”。位置值一定属于某一个被定义过的时刻。

你不定义这个时刻，后面再谈 PTP、同步、日志、复盘，都会变虚。

EtherCAT DC 也很准，但它和 GigE PTP 不是一家人

还有一个特别容易被混在一起的场景：视觉走 GigE PTP，运动控制走 EtherCAT Distributed Clocks。

比如 Beckhoff EL5101-0090 这种 EtherCAT 增量编码器接口。Beckhoff 官方资料写到，EL5101-0090 支持 Distributed Clocks；在增强工作模式下，输入数据可以与其他 Distributed Clock 从站同步记录，系统精度小于 100 ns。

这当然是很强的同步能力。但注意，它说的是 EtherCAT DC 域里的同步。

如果你的相机在 GigE PTP 域里，编码器/驱动器在 EtherCAT DC 域里，那你系统里至少已经有两个时间世界：一个是 GigE PTP 域，里面有相机、交换机、工控机网卡；另一个是 EtherCAT DC 域，里面有驱动器、编码器接口、运动控制周期。

这两个世界都可以很准。但两个“很准”的世界，放在一起不一定自动可解释。

所以在这种系统里，验收表最该多问一句：GigE PTP 时间与 EtherCAT DC 时间的对齐方式是什么？

是同一个主时钟？是主控周期性校准？是硬件同步线？是事后标定？最大偏差是多少？异常时有没有记录？

这些不写，最后就会出现一种很尴尬的情况：视觉说，我的曝光时间很准；运动控制说，我的编码器采样也很准；但系统问，那为什么抓偏了？

答案可能不是谁不准，而是两个时间域之间没人负责。

三类坑最常见：看起来同步了，其实没同步

第一类坑，是把接收时刻当成采样时刻。上位机收到一帧数据，应用层打一个 t_rx。日志看起来很完整，曲线也很漂亮。可一旦出问题，你才发现自己真正需要的是 t_sample。收到数据的时间，不等于数据发生的时间。这句话在调试现场非常值钱。

第二类坑，是平均延迟看起来可控，最坏抖动没人负责。很多系统会写“端到端延迟 ≤ 5 ms”。但这个 5 ms 是平均值、典型值、P95，还是最坏值？测的是空载，还是满负载？测的是常温，还是高温老化后？测的是单设备，还是多设备同时上报？平均延迟好看，不代表事故窗口里那一下不出问题。机器人抓偏、关节振一下、伺服偶发报警，往往不是平均值造成的，而是最坏那一拍造成的。

第三类坑，是所有字段都叫 ns，但背后的时钟质量完全不同。硬件时间戳和软件时间戳不一样，PTP 锁定的时钟和本地自由运行的晶振不一样，低抖动同步线和操作系统线程调度不一样，芯片内部锁存点和上位机数据库入库时间更不一样。

你在日志里看到的可能都是 64 位整数，单位都是 ns，但它们背后的分辨率、稳定性、漂移和语义，可能差一个数量级。

这就是为什么我越来越不喜欢只在验收表里写一句：时间同步，支持 PTP。

这句话太轻了，轻到无法承担事故复盘的重量。

别验收“支持 PTP”，要验收“谁对哪个时刻负责”

后来我把那张验收表改了一版。我没有把“PTP”删掉，因为 PTP 当然有价值。但我把它从一个孤零零的功能项，改成了一组必须填满的问题。

我不再让供应商只填“支持”。我会让他们填下面这些东西。

第一张卡：相机时间戳。 相机字段叫什么？是 t_cam 还是其他名字？它代表曝光开始、曝光结束，还是帧开始？相机时间来自 PTP 锁定，还是本地时钟？验收时怎么测？是触发光源加示波器，还是用 chunk 数据对齐？

第二张卡：网卡时间戳。 主机侧 t_nic 是网卡收到包的硬件时间戳，还是驱动层时间？如果用 Intel I210 这类支持 PHC 的网卡，PHC 和系统时钟之间的偏差有没有记录？ptp4l 和 phc2sys 的状态有没有进日志？

第三张卡：应用层时间戳。 t_app 到底表示 buffer 到达、算法开始，还是算法结束？高负载下最大抖动是多少？CPU 满载、磁盘写日志、网络高流量时，有没有重新测？

第四张卡：编码器时间戳。 t_enc_sample 对应传感器采样锁存、寄存器更新，还是接口输出？编码器本地晶振、同步输入、主控读取之间的关系是什么？主控读到位置值时，这个位置值已经延迟了多少？

第五张卡：驱动器时间戳。 t_servo 是电流采样时刻、位置环更新时刻，还是控制量生效时刻？它的时钟来自驱动器 PLL，还是 EtherCAT DC？控制周期 GPIO 翻转能不能测出来？

第六张卡：运动控制时间戳。 t_motion 是轨迹点下发、插补周期开始，还是编码器采样？如果运动控制在 EtherCAT DC 域里，它和 GigE PTP 域怎么对齐？最大偏差是多少？

第七张卡：端到端延迟。 起点是谁？是相机曝光开始，还是编码器采样锁存？终点是谁？是算法输出，还是执行器控制量生效？典型值是多少？最大值是多少？测试条件是什么？

这七张卡不复杂，但它们能逼每个供应商承认一件事：我的时间戳，只对我这个边界内的事件负责。

只要这句话说清楚，系统集成就有了对账的基础。

正救命的不是纳秒，而是定义

很多验收表喜欢写“支持”：支持 PTP，支持硬件时间戳，支持同步采样，支持低延迟输出，支持高速接口，支持纳秒级时间戳。

但“支持”两个字，工程含义太弱。

支持，不代表默认打开；默认打开，不代表配置正确；配置正确，不代表跨域定义清楚；定义清楚，不代表最坏场景测过；测过，不代表事故复盘能对上账。

所以我现在更倾向于把验收语言改成“可复盘”的语言。

不要只写“系统支持 PTP”，要写“系统需提交时钟域边界说明，明确所有时间戳的时钟源、语义、分辨率、稳定性、跨域对齐方式和最坏抖动上限”。

不要只写“端到端延迟 ≤ 5 ms”，要写“端到端延迟需定义起点和终点；起点为传感器采样锁存时刻，终点为执行器控制量生效时刻；需分别给出典型值、最大值和测试条件”。

不要只写“编码器数据带时间戳”，要写“编码器时间戳需明确对应采样、计算完成、寄存器更新或通信输出中的哪一个事件，并说明与主控读取时刻之间的最大偏差”。

不要只写“相机支持时间戳”，要写“相机时间戳需明确对应 ExposureStart、ExposureEnd、FrameStart 或其他事件；若主机侧另行打时间戳，需同时记录相机侧时间戳与主机侧时间戳，并给出两者偏差统计”。

这些话看着麻烦，但它能少开很多甩锅会。

最后问一句：你的日志，真的能复盘事故吗？

后来再有人问我：“我们项目已经上 PTP 了，为什么日志还是对不上？”我一般不会先问交换机，也不会先问 ptp4l 配置。

我会先问：你们系统里有几套时钟？每个时间戳到底是什么意思？哪些是硬件打的，哪些是软件打的？相机时间戳是曝光开始，还是帧开始？编码器位置值对应采样时刻，还是输出时刻？EtherCAT DC 和 GigE PTP 是怎么对齐的？端到端延迟的起点和终点是谁定义的？最坏抖动是谁测的？

这些问题答不上来，PTP 配得再漂亮，也只是把网络里的钟对齐了一部分。不是没用，是不够。

PTP 解决的是“钟准不准”。时钟域边界表解决的是“事能不能说清楚”。一个是工具，一个是证据。一个让系统更同步，一个让责任更可复盘。

工程里最贵的，往往不是那几个纳秒。是事故发生后，所有人看着同一份日志，却解释不出同一个现场。

所以我后来越来越相信这句话：PTP 不是救命药。真正救命的，是你提前把时间边界写清楚。

你把边界写清楚，PTP 才有意义。你不写边界，PTP 只会让你更确信自己“已经同步了”，然后在最贵的那一下里，输得更干净。
