EPFL 这次做了一颗接近 4 kV 的 GaN 晶体管

首发于公众号「如是有为」 · 查看原文

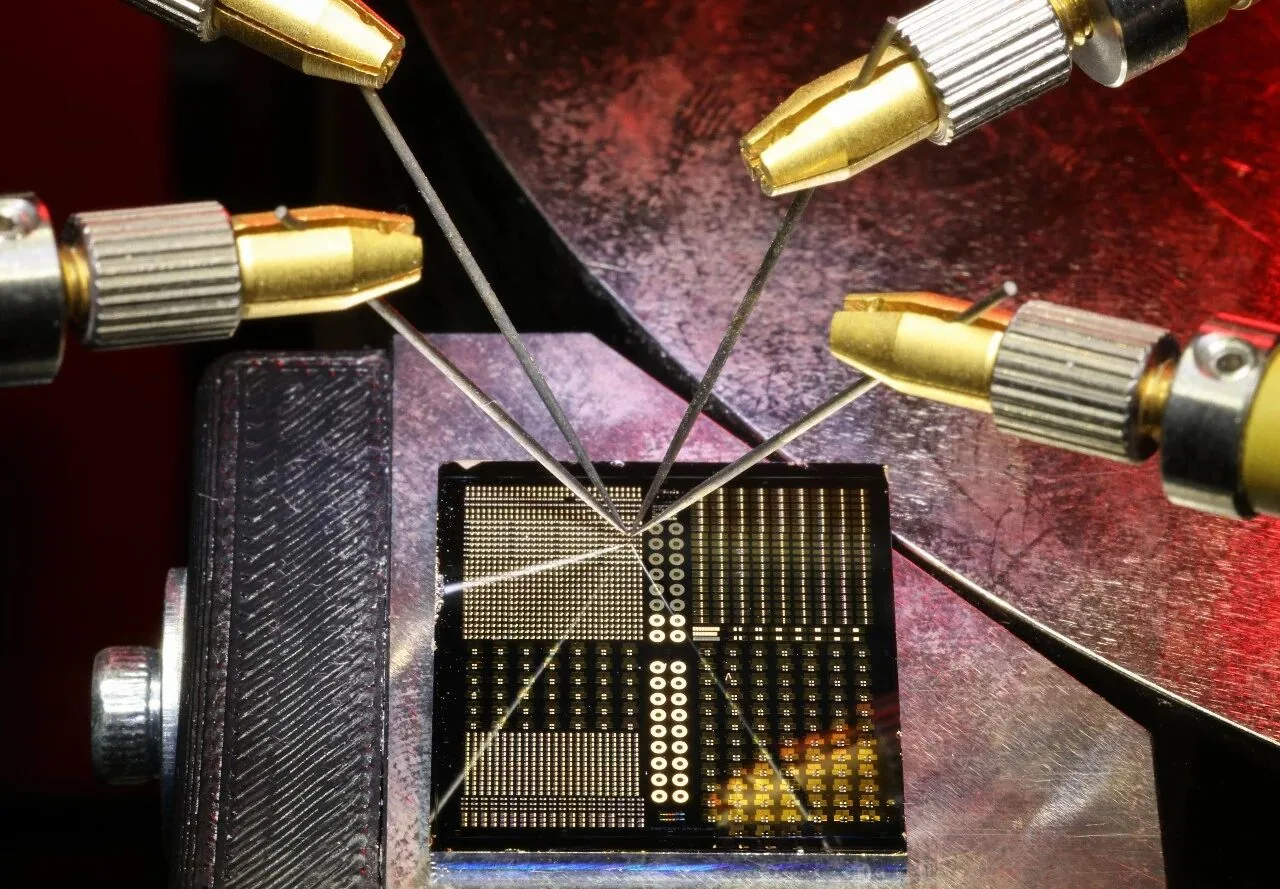

它最有意思的地方不是单纯把耐压做高。普通 GaN 器件关断以后,电荷不平衡,电压容易集中在局部,最后从那个地方先击穿。EPFL 这次利用 GaN 自身的极化,在电子层旁边又形成一层正电荷,让两边尽量配平,于是几千伏电压可以沿器件慢慢摊开,而不是全挤在一个点上。这个结构叫 intrinsic polarization superjunction,iPSJ,而且不用传统化学掺杂。现在常见商用 GaN 大约还是 600~650 V,这个结构已经做到五倍以上。

这种器件真往电机驱动里走,旁边有些芯片的日子其实会更难。

功率管耐压越来越高是一回事,开关沿越来越快又是另一回事。母线旁边一开一关,dv/dt、共模电流、地弹、线缆耦合一起出来。编码器就在电机屁股后面,模拟前端可能还在认真分辨那一点点 Hall、TMR 或光电信号,旁边已经是几百伏甚至上千伏的快速边沿。

所以以后看一个编码器,只看 16 bit、多少转、INL 多小,可能还不够。

示波器上真正难看的,往往是功率管一翻转,角度刚好跳了一下。

EPFL 这颗器件离编码器还很远,但如果高压 GaN 真继续往前走,编码器的 EMC 指标大概也不会原地等着。
