数据太整齐，现场就要出事：耿同学找数据异常的方法论，和传感器故障诊断是同一套逻辑

2026年4月，B站科普博主“耿同学讲故事”把同济大学一篇《Nature》论文推到了舆论中心。他做的事情说起来并不复杂：翻论文、看补充数据、对比表格、检查图片，然后找出数据里“不像真实实验”的地方。事情后来越闹越大。同济大学在5月6日发布通报，确认受质疑论文中有14张图表涉及实验和数据问题，其中10张图表涉及γH2AX免疫荧光染色实验，在获取和处理数据时，未对样本总细胞数和阳性细胞数进行客观计数，存在学术不端行为；另有1张图表存在小鼠体重末位数字记录不规范，3张图表涉及图片重复误用。学校随后免去通讯作者王某院长职务，并解除第一作者金某某聘用关系。

这件事最值得工程师注意的地方，是耿同学的方法。他抓住的是数据里的“不自然规律性”。真实实验数据应该有自然波动，有离散性，有噪声，有边界条件。那篇论文里有些数据表现出过强的数学规律，澎湃新闻在报道中也把争议核心概括为“多组实验数据呈现出不自然的数学规律”。这套逻辑放到传感器行业，尤其是编码器现场诊断里，几乎一模一样。耿同学看论文数据，找的是“不像真实实验”的地方；传感器FAE到客户现场，看的也是“不像真实物理系统”的地方。一个面对论文表格，一个面对磁场、温度、电流、机械结构和算法输出，尺度不同，底层逻辑相同。

一、耿同学的方法论：真实数据不会太听话

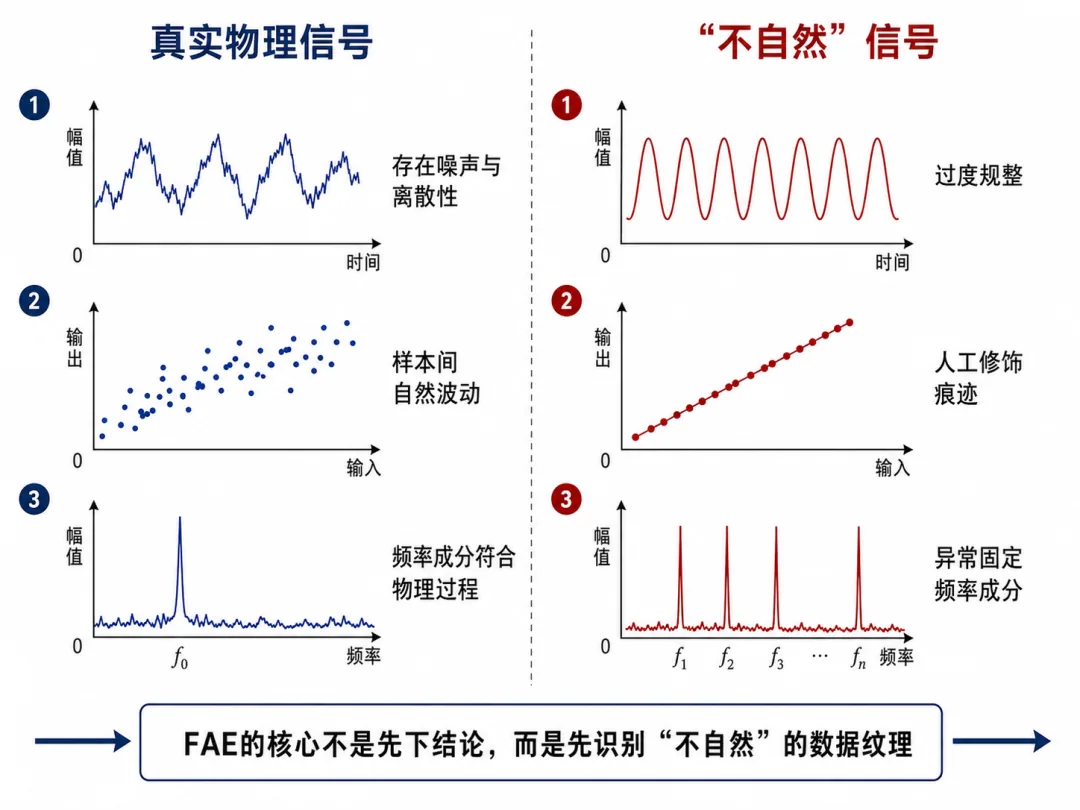

耿同学的核心判断可以压成一句话：真实世界的数据，不会长得那么规整。生物实验尤其如此。细胞计数、荧光强度、动物体重、蛋白条带，这些东西都来自真实实验过程。真实实验过程里有样本差异，有操作误差，有仪器噪声，有图像阈值选择，有人员计数差异。最后得到的数据，天然会带着一点“不整齐”。如果一组数据太像算出来的，太像复制后改了几个数，太像表格里拉出来的线性关系，就要警惕。

这不是高深统计学，这是工程直觉。工程师每天都在做类似判断。示波器上一条波形太干净，反而要怀疑探头接错了、滤波开太重了、采样链路把真实噪声盖住了。编码器输出一点毛刺都没有，也要问：这是原始角度，还是被主控平均过的角度？这是芯片真实输出，还是客户软件处理后的数据？真实信号有真实信号的纹理，被修饰过的数据有被修饰过的僵硬。耿同学做的事情，就是盯着这些僵硬的地方不放。

二、传感器FAE每天也在找“不自然”

在传感器行业，FAE最核心的能力之一，就是从数据里看出问题。客户不会一上来就把问题说清楚。客户通常只会说：“角度不准”“高速以后位置偏了”“低速会抖”“换向时跳一下”“温度上去以后误差变大”“你们芯片是不是有问题”。这些话本身没有诊断价值。真正有经验的FAE到现场以后，一定会先抓原始数据。看角度，看正余弦，看磁场幅值，看温度，看电源，看通信状态，看电机电流，看运动模式。

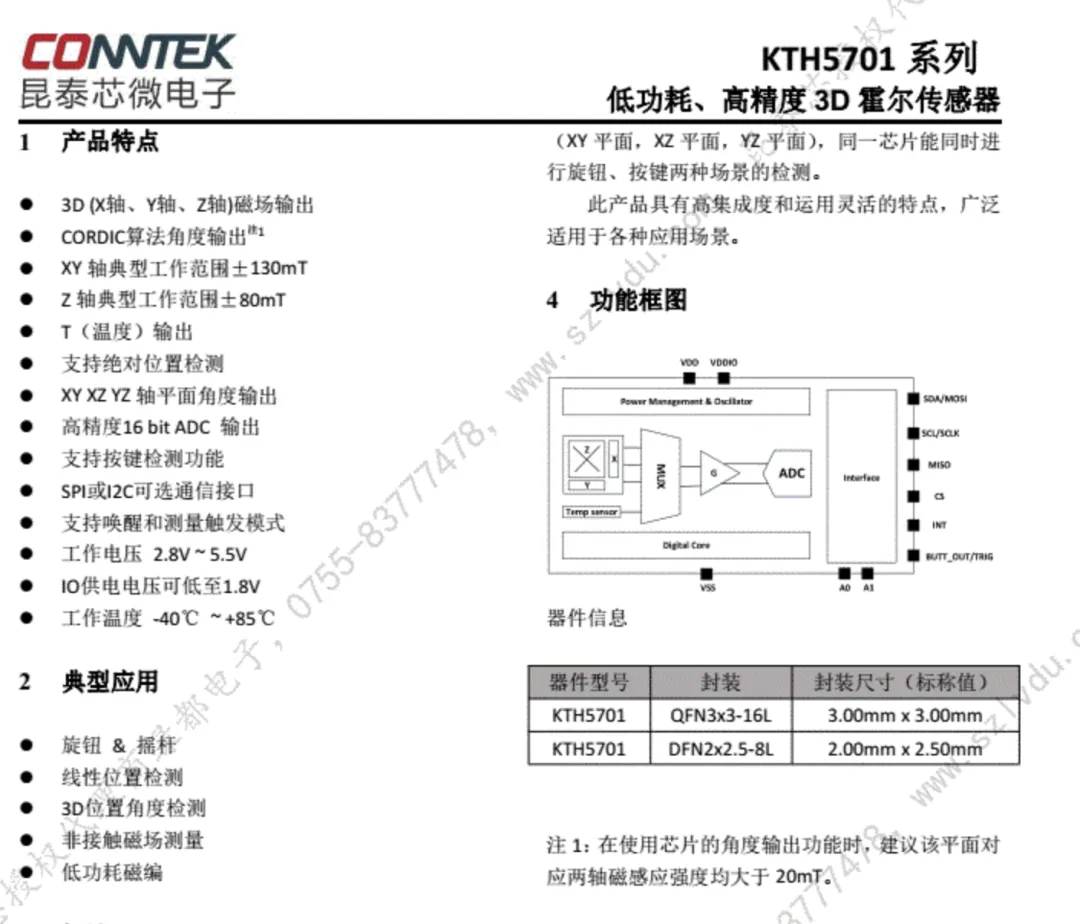

用昆泰芯KTH5701来理解，这件事会更直观。KTH5701是一款数字输出型三轴线性霍尔传感器，可以测量 X、Y、Z 三个方向的磁场分量，支持I2C和SPI通信，集成温度传感器，并通过内部温度补偿算法减小磁场测量灵敏度温漂。官方资料还提到，用户可以开启一轴或多轴组合磁场测量，获取磁场原始数据后结合软件算法，提取磁铁运动信息，适用于摇杆、旋钮、位移测量等应用场景。

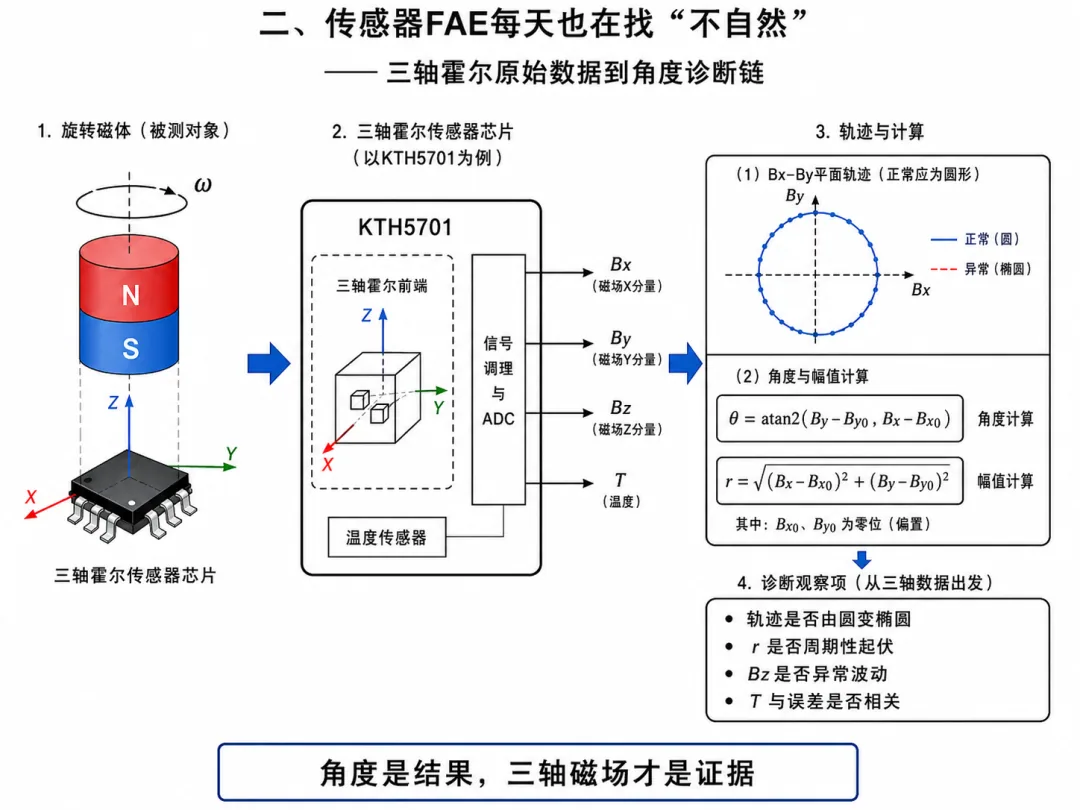

这句话放在产品页里，看起来像普通参数；放到现场诊断里，它非常关键。角度是结果，三轴磁场是证据。KTH5701这类三轴霍尔芯片，内部集成 X 轴、Y 轴、Z 轴三个独立霍尔传感器，信号链通过高精度运放和16-bit ADC把模拟磁场信号转成数字输出。FAE可以往前看一层，看角度背后的磁场到底怎么变。

理想情况下，如果磁铁稳定绕芯片旋转，$B_x$ 和 $B_y$ 组成的轨迹应该接近一个圆。角度可以近似写成：

其中 $O_x$ 和 $O_y$ 是两个方向上的偏置。如果安装稳定，磁体距离稳定，那么磁场幅值也应该相对稳定：

现场问题往往就藏在这个 $B_{xy}$ 里。磁铁偏心时，轨迹会从圆变成椭圆；轴向气隙变化时，会跟着机械位置起伏；磁铁倾斜或结构受力时，会出现不该有的同步变化；电机PWM串扰进来时，角度残差里会冒出和开关频率相关的固定频率成分；温度升高以后，如果误差同步爬升，就要把温度、磁场幅值、偏置变化一起看，不能只盯着最后那个角度值。

这就是传感器FAE的“耿同学时刻”。看到一个异常，先不急着下结论。先问：这个异常自然吗？如果自然，它应该对应某种物理机制；如果不自然，它可能来自数据处理、采样链路、软件滤波、通信错误，甚至人为整理过的测试数据。

三、两个案例，同一个逻辑

耿同学看论文数据，先找“不自然”，再追溯原因。FAE看编码器数据，也是这个顺序。一个典型现场场景是：客户使用一颗磁编码器芯片做机器人关节位置反馈，在常温低速下表现正常，但在高速运行一段时间后，角度误差逐渐变大。外行很容易一句话带过去：芯片温漂不好。但真正诊断不能这么粗。

如果用KTH5701这种三轴霍尔芯片的思路去看，第一步不是直接看角度误差，而是把 $B_x$、$B_y$、$B_z$、温度和角度残差放在同一条时间轴上。如果误差变大的时间和温度上升高度吻合，异常和热过程有关；如果温度上升时，幅值整体下降，但偏置变化不明显，可能是磁体温漂或灵敏度温漂；如果温度上升时，偏置明显变化，同时轨迹发生椭圆化，就要怀疑机械结构热胀冷缩、胶水受热变形、PCB翘曲、磁铁与芯片相对位置变了。

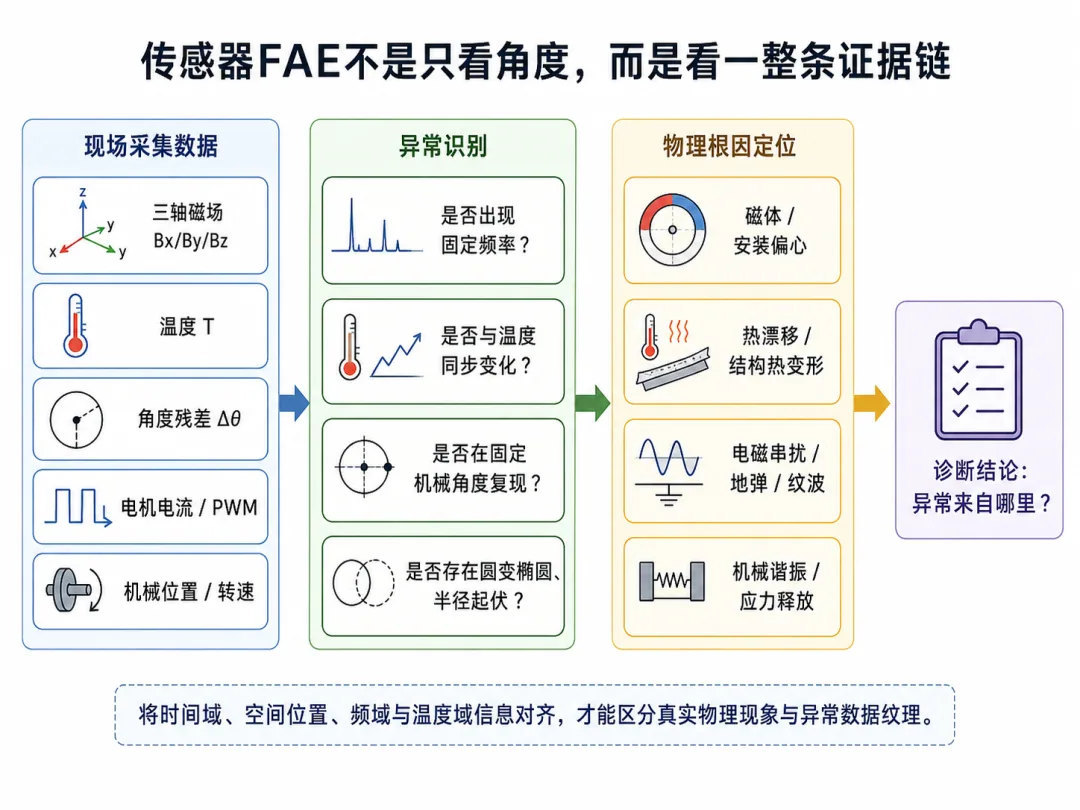

如果角度残差里出现固定频率成分，并且这个频率和电机PWM或电源纹波有关，就要往电磁串扰、供电地弹、采样同步方向查。如果误差只出现在每圈某一个固定机械角度位置，就更像磁体偏心、安装偏心、局部磁路畸变或结构件影响磁场。这时候FAE看的不是一个指标，而是一组证据链。角度误差是结果，三轴磁场是现场，温度是边界条件，电机电流是外部激励，机械位置是空间坐标。把这些东西对齐，才能判断异常从哪里来。

这和耿同学分析论文数据没有本质差别。耿同学看到的是：这组实验数据过分整齐，和真实实验逻辑对不上。FAE看到的是：这段磁场轨迹过分异常，和正常安装下的物理模型对不上。一个追的是数据造假或实验不规范，一个追的是磁体、结构、温度、电磁环境和算法链路。

四、KTH5701最适合讲异常检测，因为它能看到角度背后的物理痕迹

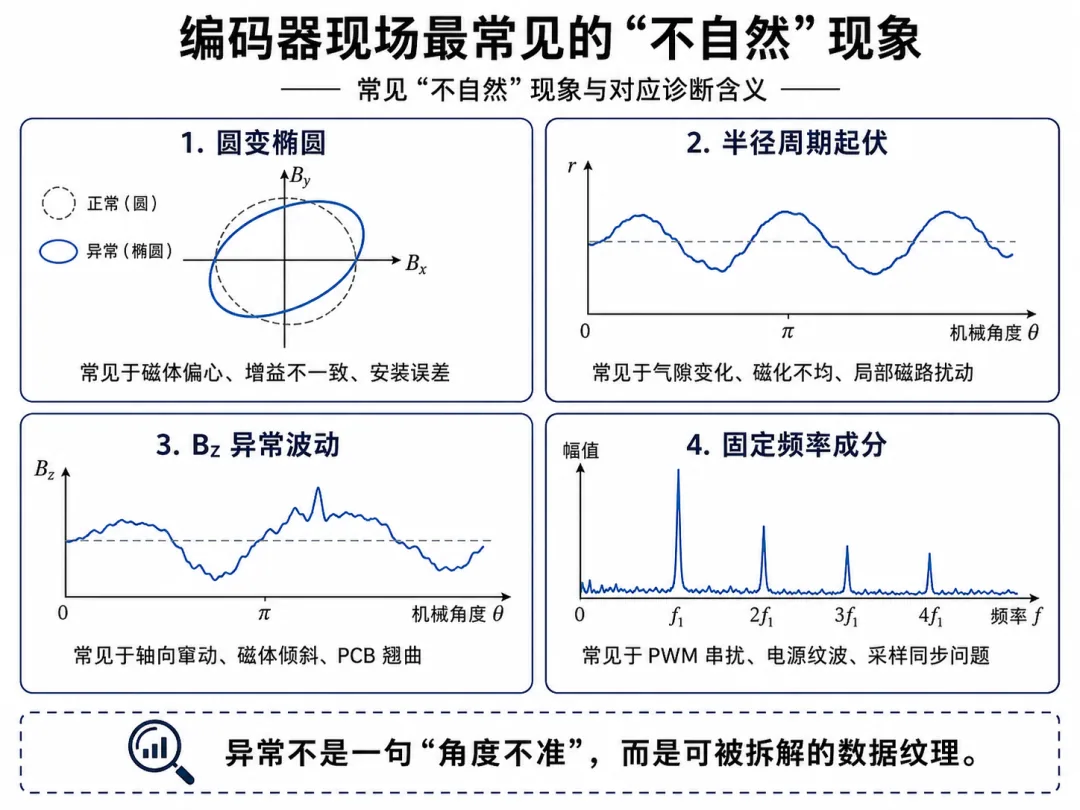

很多编码器现场问题，最后都被客户压缩成一句“角度不准”。这句话最害人，因为“角度不准”只是最后的表现，不是根因。以三轴磁场数据来看，至少可以拆成几类完全不同的异常。

第一类是圆变椭圆。正常情况下，$B_x$ 和 $B_y$ 在一个平面里旋转，轨迹应该接近圆。实际安装里，如果磁铁偏心、芯片偏心，或者磁场在两个方向上的增益不一致，轨迹就会变成椭圆。椭圆本身不一定可怕，固定椭圆可以标定补偿；会随着温度、速度、负载变化的椭圆才是现场噩梦，因为它说明误差不是一张静态补偿表可以解决的，而是工况在改变磁场结构。

第二类是半径周期性起伏。如果

每转一圈都在同一个位置变大或变小，说明磁体和芯片的相对关系在那个机械角度出现固定异常。可能是磁铁本身磁化不均匀，也可能是安装偏心，也可能是附近钢件在某个位置对磁路影响更强。角度误差曲线只是告诉你“这里错了”，的周期性起伏才告诉你“这里的磁场强度也变了”。

第三类是异常。很多人只看

平面，因为角度主要从和算出来。但特别适合做诊断。轴向距离变了，往往会跟着变；磁铁倾斜了，会出现和机械角度相关的波动；结构件受力释放、PCB翘曲、胶水软化，最后也可能体现在变化上。未必直接参与角度输出，但它像一个现场监控通道，能告诉你磁体和芯片的空间关系是不是变了。

第四类是频率异常。如果角度残差里出现和PWM频率、供电纹波、机械谐振频率绑定的成分，说明异常不是随机噪声。它有来源，有节奏，有外部激励。这类异常最怕被平均滤掉。平均以后角度看起来顺了，但控制系统里的真实扰动还在。到了某个速度、某个负载、某个温度，问题又冒出来。这就像论文数据被整理得很漂亮，图上看不出问题，但底层数据纹理已经不对了。

五、从异常检测到传感器可信度

2026年，磁编码器行业开始频繁谈AI自校准、状态监测、预测性维护。这些词听起来很新，底层逻辑并不玄。核心就是一句话：传感器要知道自己什么时候不可信。这件事不能只靠最终角度值完成。一颗编码器如果只输出角度，系统最多知道“现在角度是多少”；一颗能输出原始磁场、温度、状态信息的传感器，系统才有机会判断“这个角度值现在值不值得相信”。

比如KTH5701这种三轴霍尔方案，主控可以基于

$B_x$、$B_y$、$B_z$、温度和角度残差建立一套可信度评分。磁场太弱，可信度下降；磁场太强，可信度下降；平面轨迹椭圆化严重，可信度下降；突然出现异常波动，可信度下降；温度上升时误差同步爬升，可信度下降；角度残差里出现固定频率干扰，可信度下降；同一个机械位置反复出现异常，可信度下降。

这样一来，编码器就不再只是一个角度输出器，而是一个角度加状态判断器。这一步非常重要。客户现场真正怕的，是它还在输出数据，但这个数据已经开始不可靠，控制系统还继续相信它。机器人关节、医疗设备、伺服驱动、阀门控制、汽车执行机构，最危险的往往就是这种“看起来还能跑”的状态。如果传感器能提前告诉系统：现在角度还能读，但磁场质量已经下降；现在可以运行，但建议降额；现在需要重新校准；现在要检查磁铁、气隙或安装结构。这个价值，比多吹半位分辨率大得多。

六、CT-21X这类高温微型化新闻，说明编码器以后会被放到更恶劣的位置

2026年5月，TrendForce报道了CT-Unite发布面向人形机器人关节的GaN磁编码芯片CT-21X，报道称该产品面向人形机器人关节，强调高温、微型化、集成化等特点，并提到预计2026年第三季度量产。这类新闻背后真正重要的趋势是：编码器离电机越来越近，离热源越来越近，离功率器件越来越近，安装空间越来越小。

空间一小，问题就多。磁铁更小，磁场裕量下降；芯片更靠近电机线圈，电磁干扰更强；结构更紧凑，热路径更复杂；关节更轻薄，装配公差更难控制。以前编码器像一个安静读数的仪表，现在越来越像关节里的黑匣子。它不能只回答“角度是多少”，还要回答：这个角度有没有被磁场畸变污染？有没有被温度漂移拖走？有没有被PWM串扰打出固定频率？有没有因为安装松动导致信号质量下降？有没有因为撞击或拆装导致磁场轨迹变形？

这才是下一代编码器真正要面对的质量命题。出厂测试合格，只能证明它离开工厂时没问题；现场持续可信，才证明它在客户系统里有价值。

七、传感器公司真正应该对标的能力

大多数传感器公司做产品定义时，最喜欢比这些参数：多少位、多少精度、多少转速、多少温度范围、多少微秒延迟。这些当然重要，但这些只是入场券。真正能建立客户信任的，是下面这些能力：

• 传感器能不能告诉客户，它自己什么时候不可信；

• 芯片能不能记录异常前后的原始数据；

• FAE能不能根据数据判断异常来自传感器、安装、磁体、温度、电磁环境，还是客户算法；

• 工具链能不能把、温度、电流、角度残差放到同一张诊断图里；

• 客户能不能复现你的判断。

这才是传感器公司的硬功夫。一个国产编码器公司，如果只会在官网上写“高精度、高分辨率、高可靠性”，客户看完其实没有安全感。客户真正想知道的是：

• 我现场出问题时，你能不能解释？

• 你能不能拿原始数据证明？

• 你能不能把问题范围缩小到磁铁、安装、电机、温度、通信还是芯片？

• 你能不能告诉我，下一批产品怎么避免？

KTH5701这类三轴霍尔芯片最值得深挖的地方，正是这里。它给的是一个能追溯的磁场现场。角度是结论，三轴磁场是证据，温度是环境，残差是症状，频谱是线索。把这些东西串起来，FAE才不是换货工程师，而是真正能把客户系统问题讲清楚的人。

八、为什么这套逻辑在国内传感器行业长期缺位

耿同学揭露论文问题这件事，还有一个背景很值得注意：他不是论文作者所在圈子里的人。他用的是公开论文、补充数据、公开平台和可复查的分析。这对传感器行业也有启发。国内很多传感器问题，长期压在客户和FAE的日常对话里，没有变成系统化能力。

客户现场有问题，微信群里发几张图；FAE飞过去，换几个参数；销售安抚客户，说下一版会优化；研发拿到一些零散波形，复现不了；最后这件事过去了，但方法没有沉淀，工具没有升级，产品定义也没有改变。下一家客户遇到类似问题，再来一轮。这就是行业低水平重复。

原因并不复杂。第一，客户端不完全信任厂家自检。厂家说“我们测过没问题”，客户通常只信一半，因为客户知道厂家天然有动机展示好数据。第二，行业缺少统一的传感器可信度报告。大家都写精度、温度、转速、功耗，却很少系统性展示异常检测能力。比如磁场幅值异常怎么判，椭圆化程度怎么判，温度相关误差怎么判，PWM串扰怎么判，客户并没有统一模板可以参考。第三，FAE能力差异太大。好的FAE能看波形、看频谱、看结构、看电源、看温度，把数据和物理机制对应起来；普通FAE只会换板、换芯片、换参数；更差的FAE只会说“我们内部反馈一下”。这三个问题不解决，传感器行业的可验证性就很难建立。

九、谁先把异常检测做成产品，谁就能赢

未来编码器的竞争，会越来越像这样：第一层，比谁能输出角度；第二层，比谁输出得更准、更快、更稳；第三层，比谁能证明自己的数据可信；第四层，比谁能在异常发生前告诉客户风险在哪里。现在很多公司还卡在第一层和第二层，但真正值钱的是第三层和第四层。

对KTH5701这类三轴霍尔芯片来说，异常检测完全可以产品化。出厂测试时，不只测某几个规格点，而是建立正常磁场模型，检查每颗芯片的三轴灵敏度、偏置、噪声、温漂、幅值一致性。客户应用时，不只输出角度，而是提供磁场质量指标、温度指标、幅值指标、平面轨迹指标。FAE诊断时，不只看客户截图，而是导出一段原始

$B_x,B_y,B_z$、温度、时间戳、角度残差和状态字。软件工具里，不只显示角度曲线，还自动标注：这里像磁体偏心，这里像轴向距离变化，这里像温度相关漂移，这里像PWM串扰，这里像通信读取异常，这里像软件滤波掩盖了原始故障。

这就是把耿同学的方法论产品化。耿同学看论文数据，靠的是“真实数据应该有真实纹理”。编码器做故障诊断，靠的也是“真实物理系统应该有真实纹理”。论文数据太整齐，说明可能被人处理过；传感器数据太怪异，说明物理链路里有东西变了。论文打假要的是原始数据，现场诊断要的也是原始数据。谁能把原始数据留住，谁就能解释问题；谁能解释问题，谁就能建立信任。

十、国产编码器别再只当参数钢铁直男

现在很多国产编码器公司最容易犯的毛病，就是把自己写成参数钢铁直男。产品页上全是高精度、高分辨率、高可靠性、低功耗、宽温、高速。客户看完，只知道你想表达“我很厉害”，但客户不知道你厉害在哪里，更不知道现场出事时，你能不能帮他把锅分清楚。

昆泰芯这类国产编码器公司，如果要把技术讲透，不能只讲“我能测角度”。要讲：我能看到角度背后的磁场；我能发现磁场什么时候变形；我能判断这个变形来自安装、温度、磁体、电机干扰还是结构变化；我能告诉客户这段数据还能不能信；我能让FAE拿着数据把现场问题讲清楚。

这才是国产编码器真正该卷的方向。参数表越写越长，只会让客户更快关掉网页；故障解释能力越做越硬，客户才敢把你放进真正要命的系统里。耿同学能让一篇《Nature》论文被追问，不靠声音大，而靠数据里的不自然。传感器公司想让客户相信自己，最终也要回到数据。角度值只是答案，原始磁场才是证据，异常检测才是信任。客户真正买单的，从来不是一颗芯片嘴上说自己多准，而是它在复杂现场里还能不能自证清白。

附：以KTH5701思路理解的传感器异常诊断表
