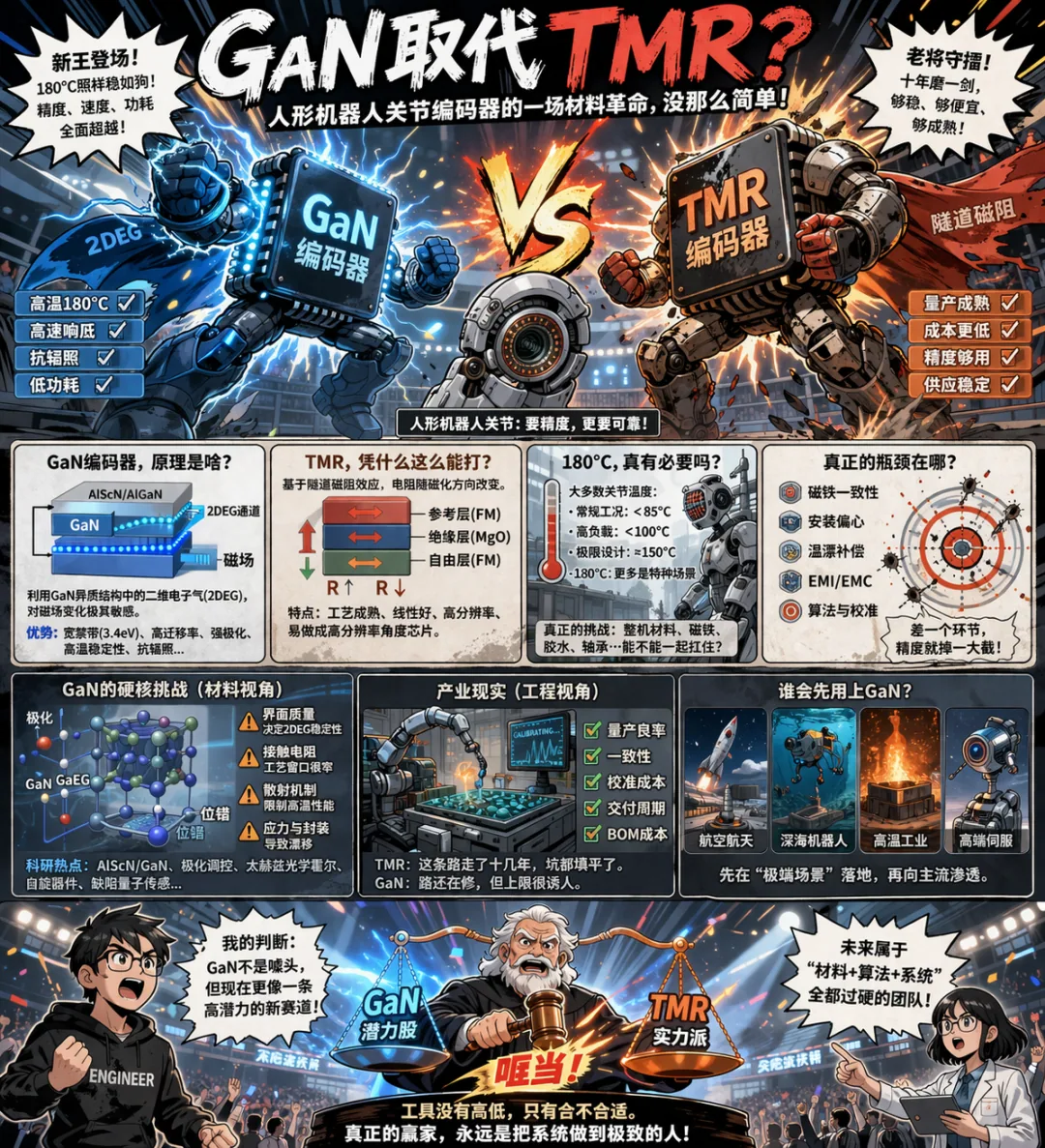

GaN取代TMR？人形机器人关节编码器的一场材料革命，没那么简单

这两天，看到一条挺炸的新闻：

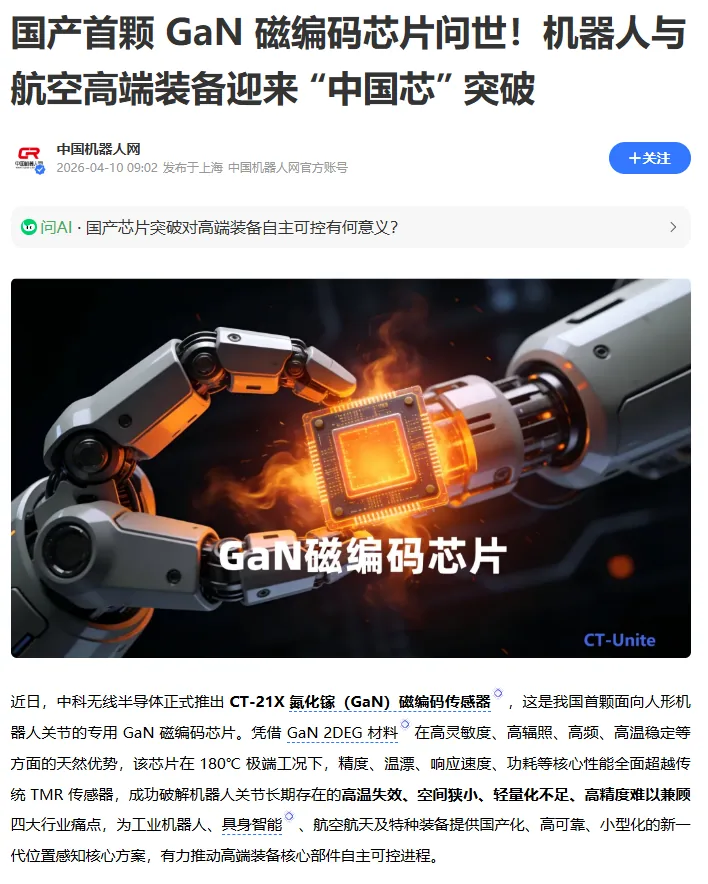

中科无线半导体发布 CT-21X 系列氮化镓磁编码芯片。

公开口径里直接把它描述成“面向人形机器人伺服关节”的新一代方案，并强调采用了“AlScN/GaN 2DEG + ADC ASIC”架构，在180度 极端工况下仍能保持高精度感知。配套传播里最抓眼球的一句话，是它在精度、温漂、响应速度、功耗上“全面超越”TMR。

说实话，这种标题一出来，外行会兴奋，内行第一反应通常不是激动，而是先踩一脚刹车。因为“某种材料全面超越另一种材料”这句话，在半导体行业里，几乎从来都不是一句可以直接成立的话。材料性能、器件性能、芯片性能、模组性能、系统性能，是五个层层传递、层层损耗的概念。你把最前面的物性优势，直接翻译成最后面的产品胜利，很多时候中间会掉好几层楼。

先别急着喊革命

先把GaN磁编码器

到底是什么说清楚

GaN 这条路线，核心不是“氮化镓本身会测角度”，而是利用 AlGaN/GaN 或 AlN/GaN 这类异质结里的极化效应，在界面上形成高密度二维电子气，也就是 2DEG。这个高迁移率、低片阻的电子通道，非常适合做高速霍尔器件、微型磁场传感器，理论上确实天然适合高温、高频、强电环境。

公开论文里，AlN/GaN 微霍尔传感器已经展示过从 -193度到 407度的工作表征，以及接近 9.8MHz的频率带宽；这说明“GaN适合极端环境磁传感”不是嘴炮，材料与器件层面是有硬证据的。

所以，GaN 不是凭空蹦出来的概念股。它背后的物理基础很扎实：宽禁带、高击穿场、高电子饱和漂移速度、依靠自发极化与压电极化形成的高密度 2DEG，这些都是 GaN 家族几十年来在功率电子和射频器件里反复验证过的基本盘。

但问题也恰恰在这里：GaN 适合做高温高速霍尔器件，不等于 GaN 已经赢下了机器人关节编码器。

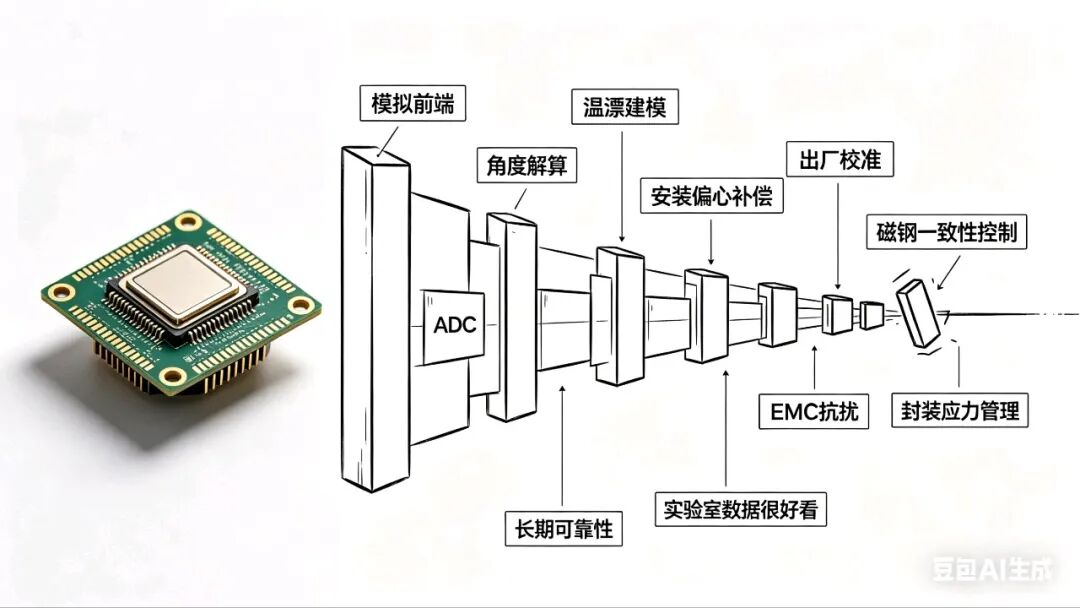

因为编码器不是单看传感头材料。它后面还挂着模拟前端、ADC、角度解算、温漂建模、出厂校准、安装偏心补偿、磁钢一致性控制、EMC 抗扰、长期可靠性和封装应力管理。你只要有一环不稳，前面再漂亮的材料参数，最后都会在整机关节里变成一句“实验室数据很好看”。

TMR真正难取代的

不是灵敏度

而是产业链能否

“够稳、够便宜、够会补偿”

TMR 这条路线最强的地方，从来都不是“实验室参数宇宙第一”，而是它已经被工业界做成了一套非常成熟的工程语言。

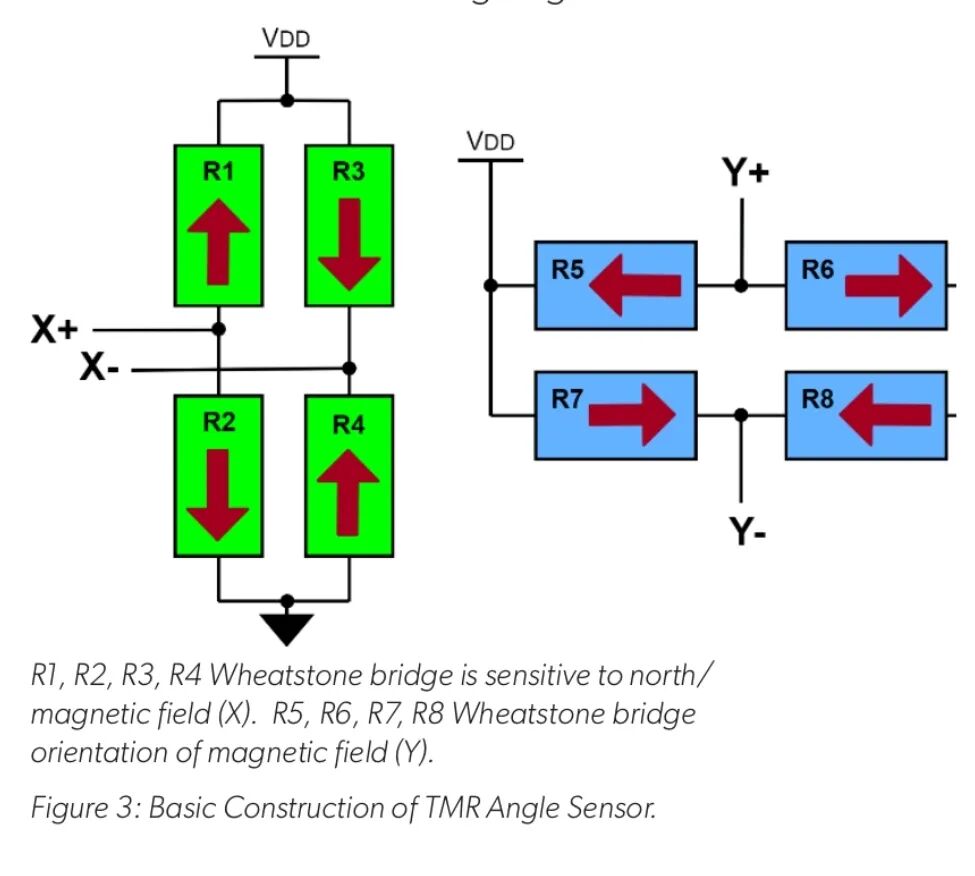

典型 TMR 角度传感器本质上是两组正交敏感方向的磁阻桥，输出接近正余弦的差分信号，再做插值和校准。

像 Allegro 的应用资料里就很直白：TMR 2D angle sensor 通常由八个 TMR 电阻构成两组惠斯通桥，对互相正交的磁场分量敏感，适用磁场范围一般在 25mT到 90mT。这类结构今天已经是行业老路子了。

换句话说，TMR 的优势不是一句“灵敏度高”能概括的，而是它已经把“桥路结构—角度解算—磁环匹配—误差校正—量产校准”这一整套产业经验都跑通了。你真把它放进机器人关节里，工程师脑子里想到的不是某个材料名词，而是这些很现实的问题：

磁场窗口有多宽？

偏心后误差包络怎么变？

温漂模型怎么算？

批次离散性多大？

产线上需要几张补偿表？

EMI 下角度抖动能不能压住？

这也是为什么，今天 TMR 的护城河并不只在传感单元本身，而在“补偿体系已经成熟”。很多中国芯片公司都做的不错，比如昆泰芯微电子，其编码器产品可以在闭环非匀速场景下进行全自动非线性自校准。

很多人老觉得传感器竞争就是材料竞争，其实真正吃掉产品利润和研发时间的，往往是后面那一大串校准与系统收敛工作。

“180℃适合人形机器人关节”

这件事本身就值得打个问号

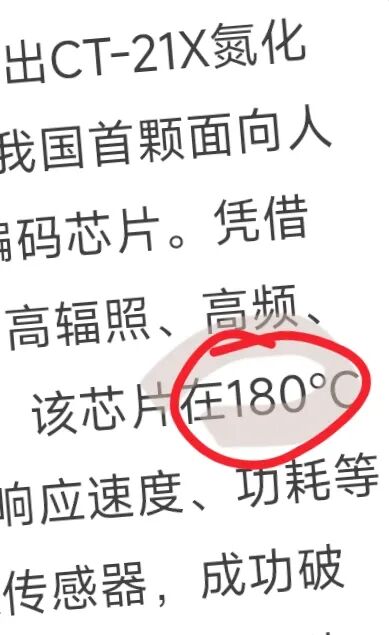

新闻传播里最唬人的点，就是反复突出 180摄氏度。

这个数字本身没问题，甚至很亮眼。问题在于，它和“主流人形机器人关节”的真实需求，未必是同一个故事。

机器人关节不是只有一颗编码芯片在工作。磁钢、胶黏剂、封装塑料、引线框架、轴承润滑脂、线束连接器、减速机构附近的机械配合，全都受温度约束。

你就算把传感器芯片做到 180°还能测，整机并不等于就能长期在这个温区舒服地工作。论文里 AlN/GaN 微霍尔器件能覆盖极宽温域，证明的是器件物理潜力；但机器人关节模组是否需要、是否承受得起、是否有系统级收益，是另一回事。

所以，这个卖点更像什么？更像是高温冗余能力，或者某些特殊装备场景的敲门砖。比如航空航天、高温工业现场、强辐照环境，这些地方 GaN 确实可能比 TMR 更有发挥空间。

可要把这个卖点直接搬到主流人形机器人关节上，再顺手下结论说“全面超越 TMR”，就有点用特种兵标准吓唬普通步兵了。

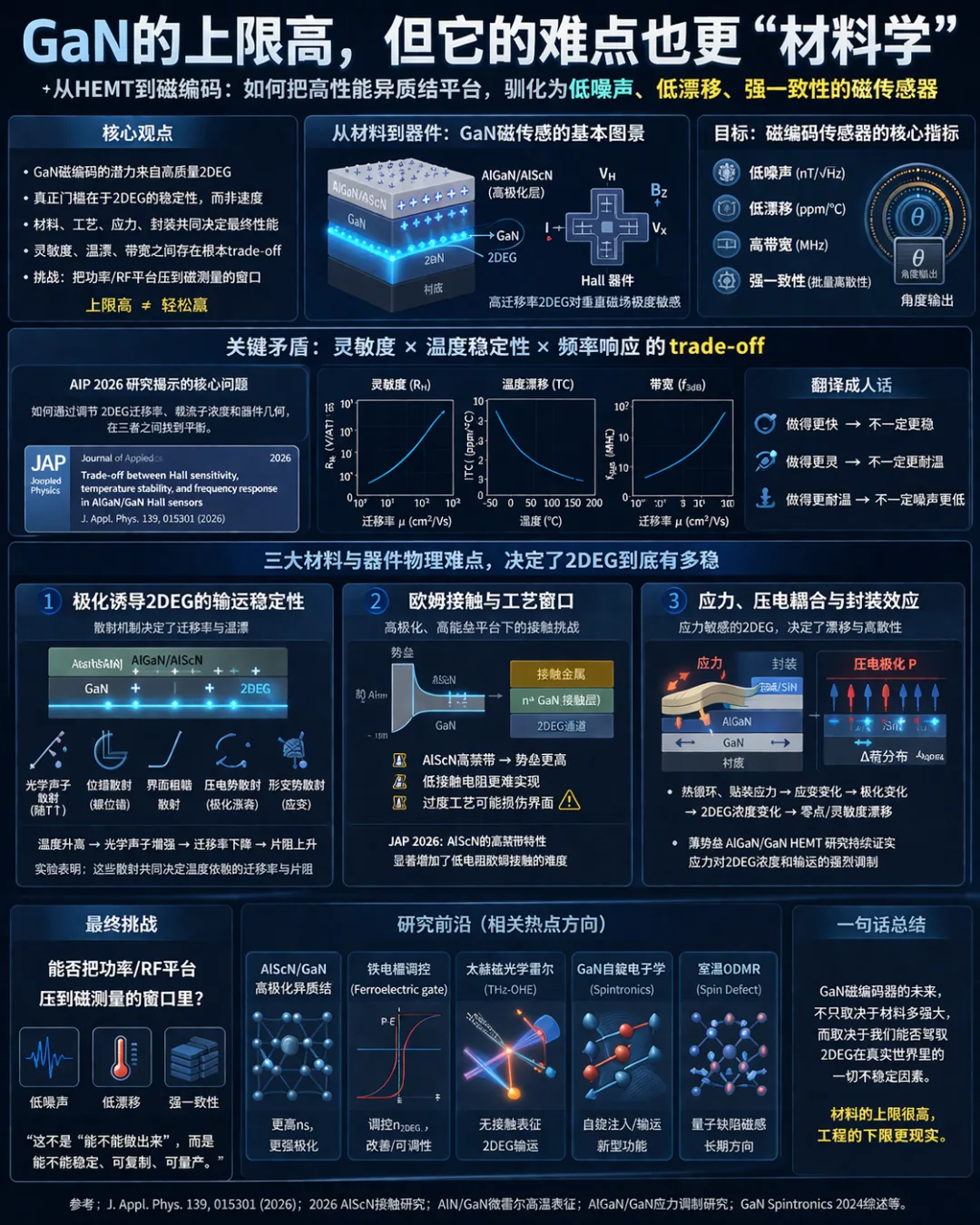

真正专业的分水岭

在后半截GaN的上限高

但它的难点也更“材料学”

如果前半段还是产业判断，后半段就得说到材料和器件物理了。因为 GaN 磁编码这条路线，真正有门槛的地方，不在“会不会做霍尔片”，而在你能不能把一条原本给 HEMT、功率器件、射频器件准备的异质结平台，稳定地驯化成低噪声、低漂移、批量一致、适合角度测量的磁传感平台。

这里面最关键的，不是“2DEG 很快”，而是：2DEG 到底有多稳。

2DEG 就是 二维电子气，英文是 two-dimensional electron gas。别被名字吓着了，它不是说电子真的变成一张“气体纸片”，而是说：电子在垂直方向上被强烈束缚，几乎动不了；但在平面方向上可以自由运动。

GaN 里的 2DEG 确实强，但它对界面质量、应力状态、极化电荷分布、散射机制、接触电阻都很敏感。近年的研究已经在反复讨论一个核心矛盾：霍尔灵敏度、温度稳定性和频率响应三者之间不是白拿关系，而是存在明显 trade-off。

这话翻成人话就是：你把 GaN 做得特别快，未必就特别稳；你把它做得特别灵，未必就特别耐温；你把它做得特别耐温，未必就还能保持最好的动态噪声。

再往下说，就更像材料论文了。GaN 磁传感器后续能不能打，核心盯的就是几类散射和寄生因素：

第一类，是极化诱导 2DEG 本身的输运稳定性。GaN 的魅力是极化形成高密度 2DEG，但随着温度升高，光学声子散射会越来越强，迁移率会掉；同时位错、界面粗糙、压电势散射、形变势散射也都会进来搅局。已有实验论文在温度依赖测试里明确讨论了这些散射源对迁移率和片阻的影响。

第二类，是欧姆接触和工艺窗口。TMR 走的是磁隧道结和后端读出那一套，难点在自旋器件一致性；GaN 这边则是另一种麻烦：你得在 AlGaN/GaN、甚至 AlScN/GaN 这样高极化、高能垒的平台上，拿到足够低且足够稳的接触电阻，同时别把界面搞坏。2026 年关于 AlScN/GaN 接触的研究就明确指出，AlScN 的高禁带特性会让低接触电阻更难做，这不是小修小补能糊过去的问题。

第三类，是应力、压电耦合与封装效应。GaN 不是一块机械上“很迟钝”的材料，恰恰相反，它对应力非常敏感。你一旦上封装、贴装、热循环，界面应变、压电极化、电荷分布都会跟着动。对于功率器件，这可能主要体现成阈值漂移；但对磁传感器而言，它会进一步表现成零点漂移、灵敏度漂移和批次离散性放大。近年的薄势垒 AlGaN/GaN HEMT 研究，也在持续讨论应力对 2DEG 浓度和输运行为的调制。

所以，GaN 真正的挑战，不是“能不能做出来”，而是能不能把原本偏功率、偏射频的材料体系，压到磁测量所需要的低噪声、低漂移、强一致性窗口里。

下面有论文, 小心!!!!

这条路线真正热的学术词

不是“GaN替代TMR”

而是下面这几个

如果现在要把后半段写到半导体材料专业水准，真正该提的热点词，不是泛泛而谈“高温、快速、抗辐照”，而是这些更内行的方向。（本来写好多，还是删了，只列个标题吧）

一个热点是 AlScN/GaN 异质结。

Stanishev V, Streicher I, Papamichail A, Rindert V, Paskov P P, Leone S, Darakchieva V. 2DEG properties of AlScN/GaN and AlYN/GaN HEMTs determined by terahertz optical Hall effect[J]. Frontiers in Electronic Materials, 2025, 5: 1622176. DOI: 10.3389/femat.2025.1622176

第二个热点是 ferroelectric gate / AlScN ferroelectric modulation。

Liu M, Wang S, Zang H, Jia Y, Jiang K, Sun R, Li D. AlScN ferroelectric modulates quantum transport in AlGaN/GaN two-dimensional electron gas[J]. Applied Physics Letters, 2026, 128(3): 032104. DOI: 10.1063/5.0304906.

第三个热点是 optical Hall effect / terahertz optical Hall effect 这类无接触表征手段。

Stanishev V, Streicher I, Papamichail A, Rindert V, Paskov P P, Leone S, Darakchieva V. 2DEG properties of AlScN/GaN and AlYN/GaN HEMTs determined by terahertz optical Hall effect[J]. Frontiers in Electronic Materials, 2025, 5: 1622176. DOI: 10.3389/femat.2025.1622176.

第四个热点是 GaN-based spintronics。Li H, Zhu M, Guo Z, et al. Spintronics in GaN-Based Semiconductors: Research Progress, Challenges and Perspectives[J]. Advanced Materials Technologies, 2024. DOI: 10.1002/admt.202401017.

第五个热点更前沿，叫 GaN 中的 room-temperature ODMR / spin defect quantum sensing。

Eng J J H, Jiang Z, Meunier M, Rasmita A, Zhang H, Yang Y, Zhou F, Cai H, Dong Z, Zúñiga Pérez J, Gao W. Room-Temperature Optically Detected Magnetic Resonance of Telecom Single-Photon Emitters in GaN[J]. Physical Review Letters, 2025, 134(8): 083602. DOI: 10.1103 /PhysRevLett.134.083602.

这些词，才是今天半导体材料圈看 GaN 时真正会竖起耳朵的东西。

所以GaN和TMR

到底是谁更强？

答案其实没那么戏剧化。

如果比主流机器人关节的近期商业落地，TMR 依然更强。原因不是它物理上更先进，而是它在成本、校准方法、磁环适配、产业链成熟度、量产一致性上已经形成了复利。TMR 的难题，很多都已经变成了工程经验；GaN 的难题，很多还停留在器件和材料窗口的摸索阶段。

如果比高温、高频、极端环境下的上限，GaN 确实更值得重视。尤其是当系统本身就已经导入 GaN 功率器件时，未来传感器、驱动、电源之间形成同平台协同，并不是没有想象空间。研究层面也已经不断在往更高温、更高频、更强极化、更复杂功能调控推进。

但现阶段，把它说成“GaN 取代 TMR”，还是太早了。

更准确的说法应该是：

GaN 不是噱头，但现在更像一条高潜力的新分支，而不是已经完成产业替代的主路线。

它未来最可能先赢下的，不是所有机器人关节，而是那些 TMR 也能做、但做得没那么舒服的极端细分场景。等它把工艺一致性、接触问题、漂移控制、封装应力、校准成本这些都跑顺了，再来谈正面冲击 TMR 的主流价格带，才算真正到了拼刺刀的时候。

今天这个时间点，说它是一场“材料革命”，有点早。

但说它只是“营销噱头”，也不对。

它更像是一颗很有野心的子弹，已经上膛了，但离真正打穿 TMR 的产业护城河，还隔着整整一条材料—器件—工艺—系统的长坡。
