磁轴键盘就是一堆“按键编码器”：卷到 0.1毫米后，真正值钱的是位移数据敢不敢信

一个玩家把 WASD 的触发点拉到 0.1mm，打开 Rapid Trigger，再把 SOCD、LKP、Snap Click 这类功能全开。第一天觉得自己像换了手：急停更干净，探头更利索，技能像是提前半拍出去了。到了第二天，问题开始冒出来：左手稍微抖一下，人物自己动了；大拇指压空格，压在键帽边缘，跳跃时机开始飘；打字配置切回来，又觉得每颗键的“浅”和“深”不完全一致。

这件事的本质很简单：磁轴键盘把每一颗按键都做成了一颗低成本位移编码器。传统机械轴只回答“按下没有”，磁轴键盘回答“这颗键现在走到了几毫米”。编码器不只是机器人关节里那个测角度的东西，它的本质是把运动变成可计算的位置数据。旋转编码器测角度，直线编码器测位移，磁轴键盘测的是按键行程。只是这一次，编码器被塞进了消费电子里，被塞进了每一颗按键下面。

玩家看到的是 0.1mm、8K、Rapid Trigger；工程师看到的是每颗按键下面的一条磁位移测量链路。

键盘卷到最后，按键下面多了一条“磁测量链路”

机械轴的逻辑很粗暴，也很稳定。触点闭合，按下；触点断开，松开。青轴、红轴、茶轴的声音和手感差异很大，底层判断仍然是开关。磁轴换了一套玩法：轴芯里放一颗磁铁，PCB 或轴体附近放 Hall、TMR 这类磁传感器。手指按下去，轴芯往下走，磁铁和传感器之间的距离变了；距离一变，传感器看到的磁场就变了；芯片把磁场变化变成模拟电压或可采样信号；主控采样以后，固件再把这个信号解释成键程。

这条链路可以写成：

按键位移 → 磁铁距离变化 → 磁场变化 → 传感器输出 → 主控采样 → 固件估算键程

这就是“按键编码器”的核心。它不再等一个触点闭合信号，而是在每一轮扫描里估计按键位置。触发点，就是固件在估算键程上设一个阈值；Rapid Trigger，就是固件根据实时位移变化动态判断触发和释放；Analog Mode，就是把按键行程当成连续变量；SOCD、LKP、Snap Click，就是对多个按键的位移数据做冲突裁决。

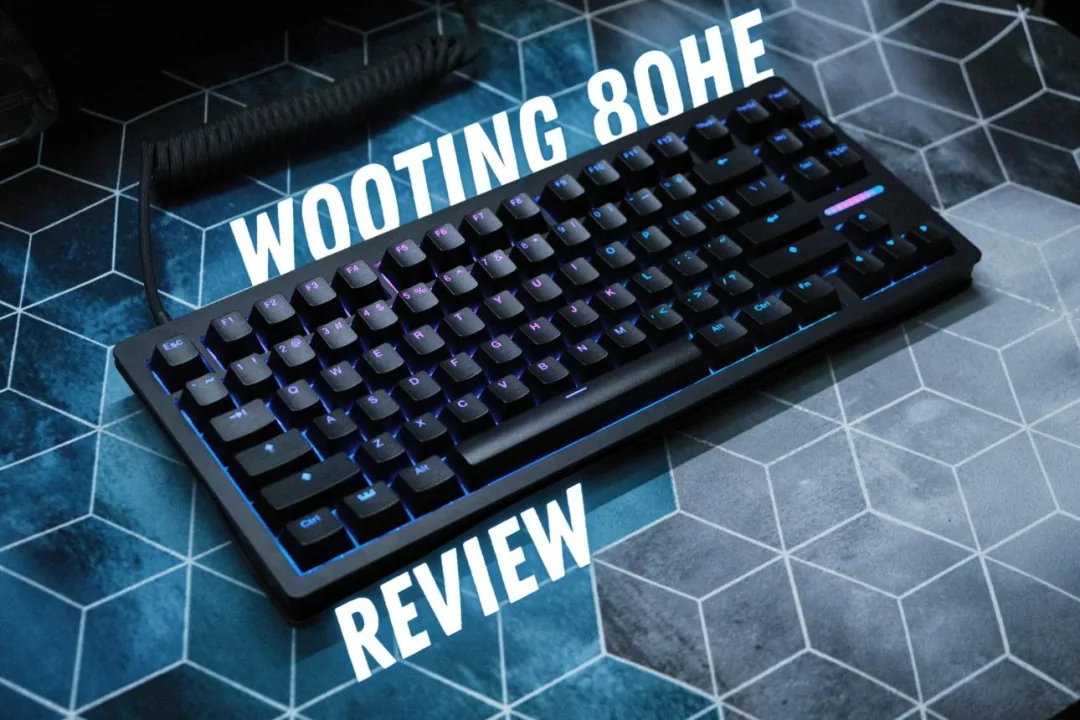

Wooting 80HE 是这个逻辑最容易被玩家看见的产品。它不是只把键盘做快，而是把按键行程变成连续输入，再用固件把这段行程转成竞技优势。Wooting 官方把 80HE 称为低延迟模拟键盘，并把 True 8kHz polling、Rapid Trigger、Rappy Snappy 放在核心卖点里。SteelSeries Apex Pro Gen 3 也很典型，它的 Protection Mode 会在目标键按下时降低周围按键灵敏度，减少误触。这说明浅触发不是只带来速度，也会带来相邻键干扰、手指边缘压力和误触边界管理。

昆泰芯 KTH3105：把编码器能力压进每颗按键的现实入口

昆泰芯 KTH3105 放在这篇文章里，不应该被写成一个普通键盘配件。它更适合被看成一个信号：编码器和磁传感器厂商，正在把原本服务电机、摇杆、工业位置检测的能力，下沉到每一颗按键。

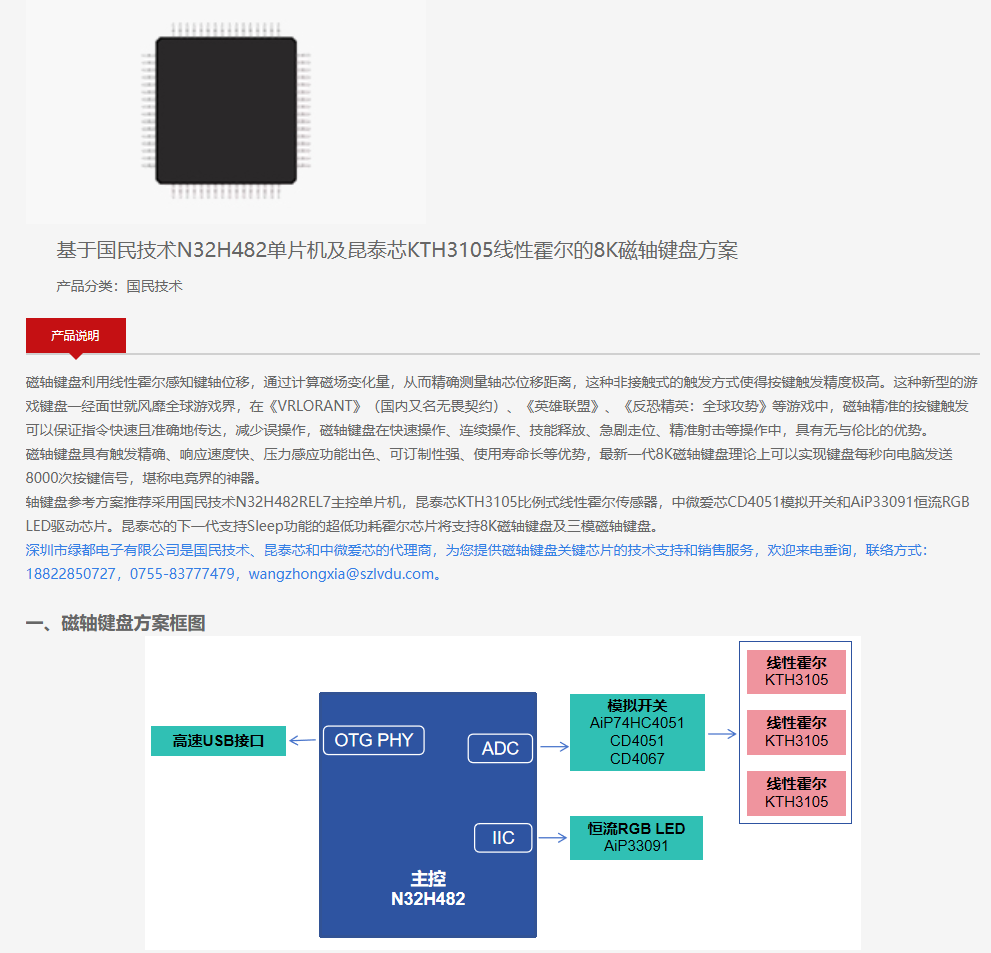

绿都电子公开发布的“基于国民技术 N32H482 单片机及昆泰芯 KTH3105 线性霍尔的 8K 磁轴键盘方案”(https://szlvdu.com/show-27-161.html)。这套方案把国民技术 N32H482REL7 主控、昆泰芯 KTH3105 比例式线性霍尔、中微爱芯 CD4051 模拟开关和 AiP33091 RGB LED 驱动放在同一条链路里。这个证据比泛泛说“霍尔可以测磁场”要硬得多，它说明 KTH3105 已经进入了具体的 8K 磁轴键盘参考方案。

这套方案真正值得看的是链路完整：KTH3105 负责把磁场变化变成模拟电压，CD4051 这类模拟开关负责通道选择，主控 ADC 负责采样，固件负责把电压曲线解释成键程，USB 负责把最终输入上报出去。键盘行业嘴上说 8K，编码器工程师看到的是：几十路低成本磁位移编码器的同步采样和数据可信度。

KTH3105 这类线性霍尔的价值，在于提供一个成熟、低成本、可大规模铺开的磁位移测量入口。公开资料中，KTH3105 被描述为比例式线性霍尔效应传感器，可按比例响应磁通量密度；内部包含霍尔传感器、线性放大器和推挽输出级；具有高速、低噪声输出特性；可用于磁轴键盘，也可用于工业磁场检测。它的工作电压范围为 3.0V 到 5.5V，带宽 30kHz，静态输出为 VDD 的一半，灵敏度为 3.30mV/[email protected] 和 5.00mV/Gs@5V，封装包括 SOT-23、TO-92S、DFN1616，工作温度范围为零下 40 摄氏度到 125 摄氏度。

线性霍尔测的不是毫米，而是磁场。最基础的霍尔关系可以写成：

放到键盘里，更实用的理解是：

没有磁场时，输出大约在电源电压的一半；磁铁靠近或远离时，垂直方向磁场变化，输出电压跟着变化。固件再根据这条电压曲线估算按键走到了哪里。这里最容易被玩家忽略的一点是：霍尔芯片对磁场近似线性，按键行程对电压却未必天然线性。小磁铁不是完美线性源，磁铁越靠近传感器，磁场变化可能越陡；磁铁远一点，变化又会变慢。再加上轴芯晃动、磁铁高度差、PCB 翘曲、键帽边缘按压造成的倾斜，同样设 0.8mm 触发，不同键的真实表现可能不完全一样。

这就是按键编码器的第一道门槛：能不能把每颗键的零点、满程、曲线和阈值管住。KTH3105 这类线性霍尔的价值，在于给厂商提供一个低成本、成熟、可大规模铺开的磁位移测量入口。后面真正拼的，是整机厂和方案商如何把几十颗 KTH3105 变成一组稳定的按键编码器阵列。

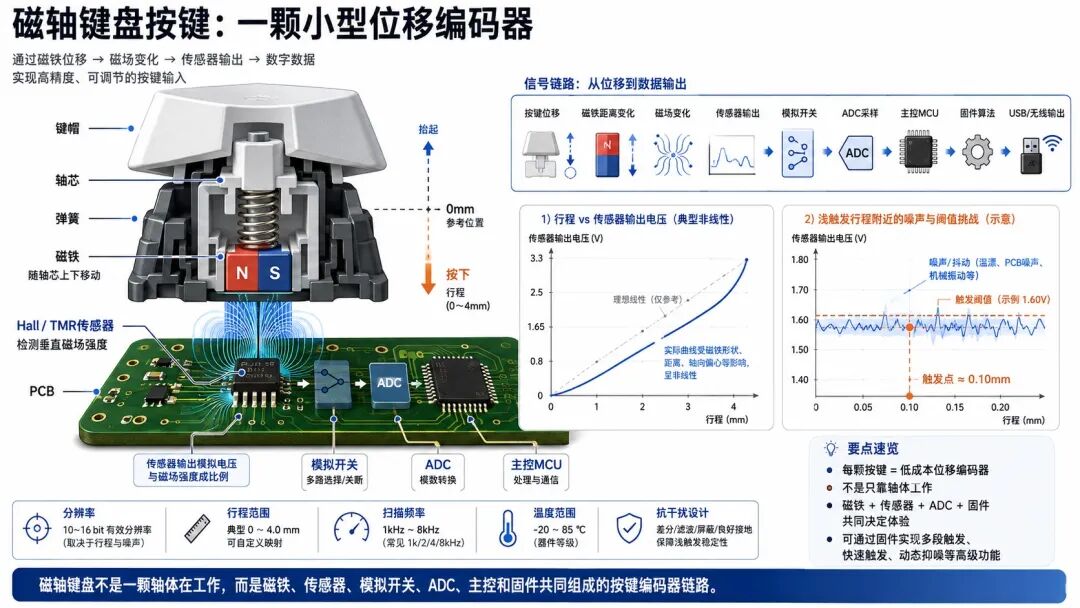

磁轴键盘不是一颗轴体在工作，而是磁铁、传感器、模拟开关、ADC、主控和固件共同组成的按键编码器链路。

0.1mm不是神技，是把键盘行业逼进编码器信号链

0.1mm 这个数字特别适合传播。玩家一看就懂：触发更浅，响应更快，人物停得更干净，技能放得更早。Wooting 80HE 把 True 8kHz polling、Rapid Trigger 和 Rappy Snappy 放在核心卖点里；SteelSeries Apex Pro Gen 3 把 0.1mm 到 4.0mm 可调触发、Rapid Trigger、Rapid Tap 和 Protection Mode 放在同一套 OmniPoint 3.0 功能体系里；DrunkDeer A75 也把 0.1mm 调节精度和 Rapid Trigger 做成大众化卖点。

这些词放在键盘圈是电竞卖点，放到编码器工程里就是信号链问题。如果一颗键静止不动，理想情况下它应该输出一个稳定位置。但真实产品里，轴芯会晃，磁铁高度会有偏差，PCB 会有轻微翘曲，电源会有噪声，模拟开关会有导通电阻和串扰，ADC 会有量化误差，固件滤波也会带来延迟。最后落到软件里，就是同一颗键明明停在那里，读数还会在小范围上下跳。

如果一颗键的静止读数已经接近 0.1mm 这个量级，用户再把触发点设成 0.1mm，系统面对的就不是“快不快”，而是“这一帧数据到底该不该信”。

这和工业编码器非常像。编码器不是只有分辨率，编码器还要看噪声、延迟、重复性、温漂、安装误差和校准成本。磁轴键盘也是一样。0.1mm 只是用户界面上的滑块，真正撑住这个滑块的是传感器输出、模拟链路、ADC 采样、滤波策略和逐键校准。

SteelSeries 的 Protection Mode 很能说明这个问题。它的逻辑是目标键按下时降低周围按键灵敏度，减少误触。这个功能本质上承认了一件事：浅触发带来速度，也会带来误触边界。按键越像编码器，系统越要判断“这个位移是真的操作，还是手指抖动、边缘按压、相邻键干扰”。

多维 TMR2617S：按键编码器开始卷低功耗和高灵敏度

线性霍尔是成熟路线，TMR 是另一条正在被推到台前的路线。TMR 也在测磁场，只是它利用的是磁阻变化。外部磁场变化会改变传感器内部电阻状态，电路再把这种变化转成可用信号。

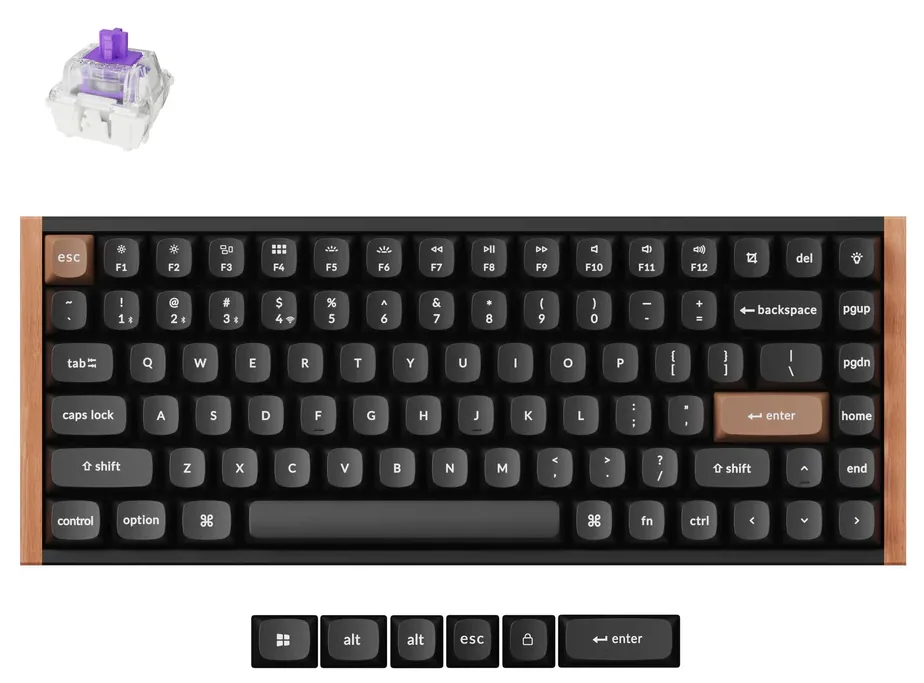

Keychron K2 HE 是普通玩家最容易看到的整机样本。Keychron 官方页面写到，K2 HE 使用 Gateron double-rail magnetic switches 和 advanced TMR sensors，每颗键触发点可在 0.2mm 到 3.8mm 之间调节，调节灵敏度 0.1mm，并支持 Dynamic Rapid Trigger、Analog Mode、LKP / Snap Click 等功能。这里要把证据边界说清楚：Keychron 官方能证明 K2 HE 使用每键 TMR 传感器，也能证明它使用 Gateron 双导轨磁轴；公开页面没有披露具体 TMR 传感器芯片供应商。

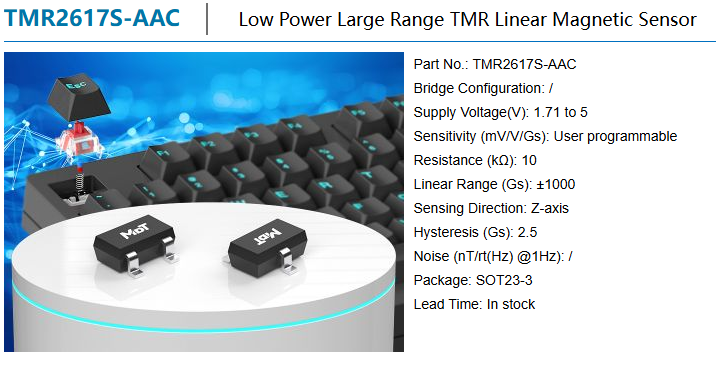

芯片侧证据可以看多维科技 TMR2617S。多维官网标题直接写着“专为三模磁轴键盘设计的 TMR 线性传感器芯片 TMR2617S”。正文里提到，它采用 Z 轴敏感方向，可直接替代传统线性霍尔传感器芯片，无需修改现有磁轴键盘机械结构；支持 1.8V 到 5.5V 宽电压范围；灵敏度分布差异小于 10%；温度漂移系数低于 1000ppm；目标是降低从有线方案向三模方案迁移的成本和开发周期。

TMR2617S 最值得看的地方，不只是“灵敏度高”。它真正打的是三件事。

• 第一是低功耗。无线三模磁轴键盘要考虑蓝牙、2.4G、电池、灯效和待机，每颗键下面如果都有传感器，单颗功耗乘以按键数量，很快就会变成整机续航压力。公开报道中，TMR2617S 工作电流低于 300 微安，被用来强调无线键盘续航优势。

• 第二是一致性。多维官网强调灵敏度分布差异小于 10%，并把简化产线校准流程放进产品价值里。这个点比“更灵敏”更重要。按键编码器不是实验室里调一颗键，而是一把键盘几十颗键、一个批次几万把键盘。单颗很准没有意义，批量一致才有意义。

• 第三是兼容性。TMR2617S 采用 SOT23-3 封装，Z 轴敏感方向，官方强调可替代传统线性霍尔传感器芯片，降低客户从有线方案迁移到三模方案的开发成本。这说明多维科技不是只在卖一个传感器指标，它在瞄准键盘方案商最现实的换代路径。

当然，TMR 也有代价。高灵敏度会更认真地看见结构里的小毛病。磁铁高度差一点，轴芯偏一点，PCB 局部翘一点，键帽边缘按压导致轴芯倾一点，TMR 可能都会看得更清楚。看得更细是一种能力，把这些差异管住才是产品能力。

TMR 方案的价值不只是“更灵敏”，更重要的是低功耗、一致性和三模无线迁移能力。

达尔优 GT87：把编码器能力塞进轴体里

还有一条路线更激进：把传感器和轴体结构做得更紧。这样一来，轴体本身就不再只是带磁铁的机械结构，而更像一个自带传感单元的输入模块。

DAREU GT87 | Tri-Mode Wireless TMR Magnetic Switch

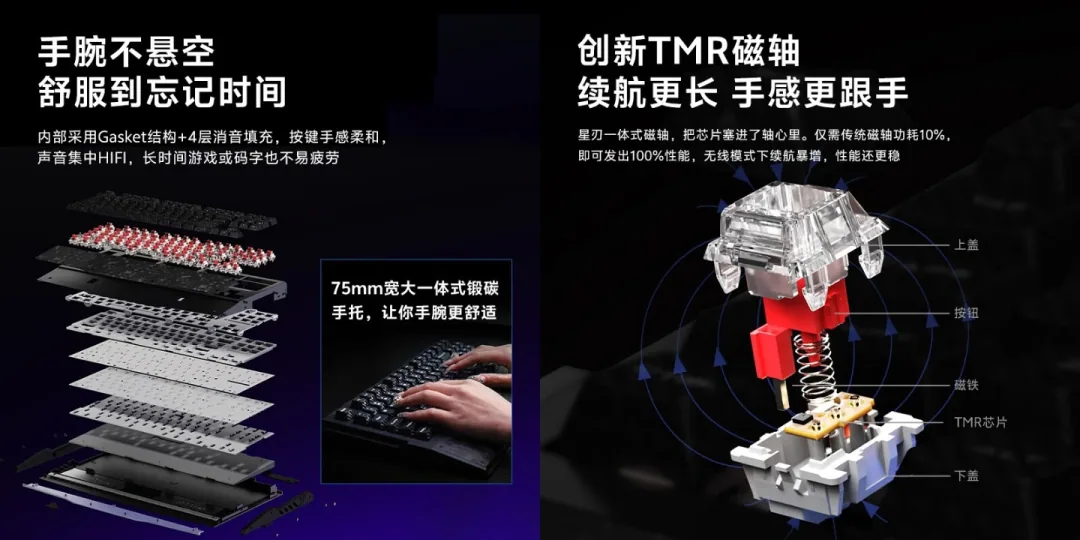

达尔优 GT87 适合解释这条路线。达尔优官方海外页面写 GT87 是 Tri-Mode Wireless TMR Magnetic Switch Keyboard，主打 TMR Magnetic Switch Technology、蓝牙 / 2.4G / 有线三模连接和低延迟响应。达尔优官方博客还把 GT87 的 TMR 技术描述为 Hall Effect 之后的下一步，强调低功耗、高精度输入检测和无线效率提升。

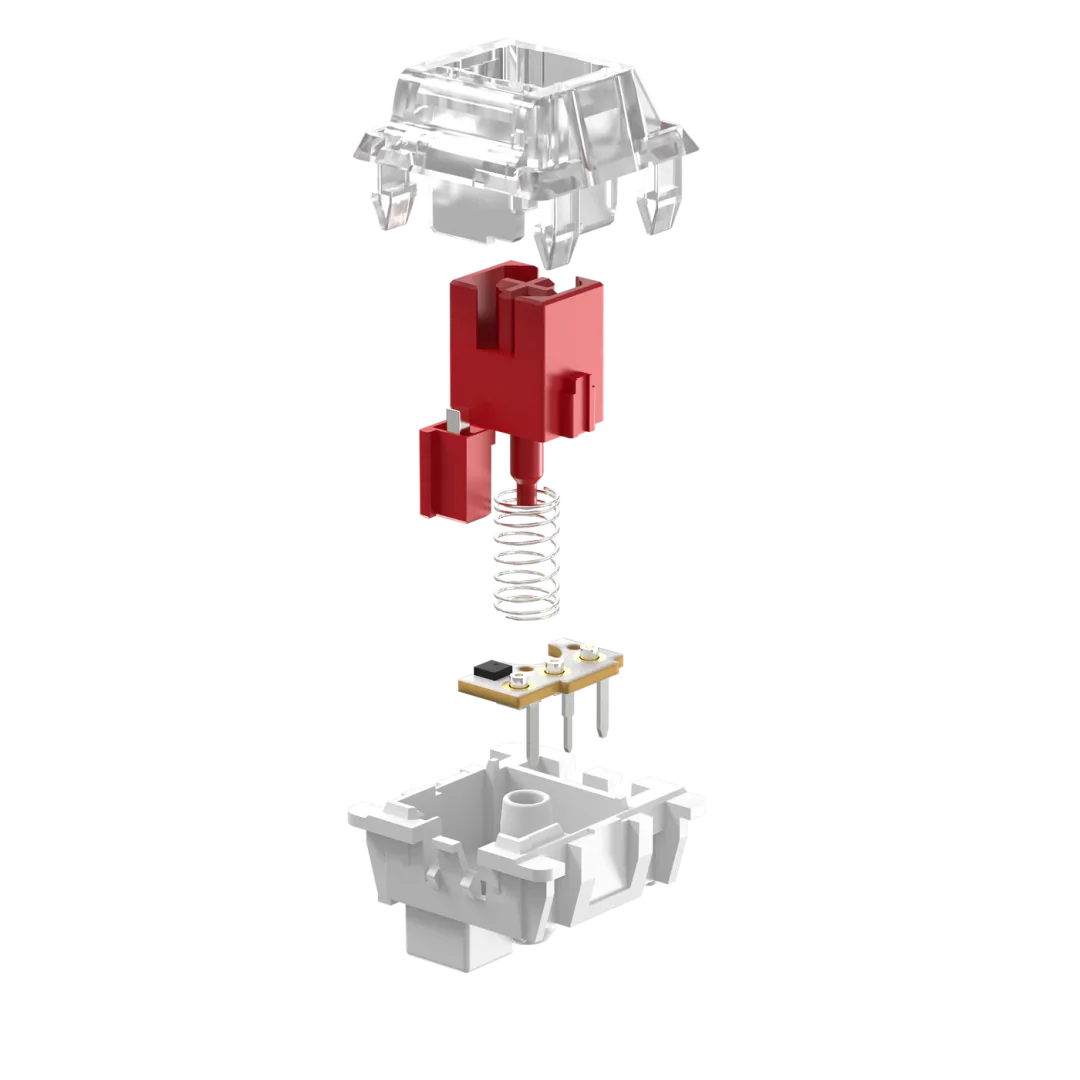

这条路线的核心价值在结构。传统 PCB 传感器方案里，磁铁在轴里，传感器在 PCB 上，中间隔着轴体、定位板、PCB、焊接公差和装配公差。把传感器做到轴体内部，理论上可以让磁铁和传感器之间的相对位置更受控，减少整机装配误差对曲线的影响。

这很像编码器行业里的一体化趋势。分立式方案便宜、灵活，但装配误差更多；一体化模块成本更高，但结构关系更可控。磁轴键盘也在走类似路径。按键编码器越往高端走，传感器、磁铁、轴体、结构件之间的相对关系就越重要。

一体式 TMR 磁轴还有一个现实好处：更容易找回传统机械轴的触底手感。过去很多磁轴键盘快是快，但用户会觉得空、软、不像机械轴。一体式方案如果把侧磁位、轴芯触底、低功耗和无线三模一起处理，就有机会同时保住速度、续航和机械手感。

代价也很清楚。轴体成本会上去，热插拔和维修逻辑会变复杂，轴体不再只是塑料、弹簧、磁铁，而是带传感功能的器件。供应链责任也会重新划分：以前是键盘厂、轴厂、传感器厂、主控方案商分开配合；一体式方案里，轴体本身承担一部分传感器功能，谁负责一致性、谁负责失效分析、谁负责售后，会更复杂。

霍尔微 HAL9303R：低功耗霍尔不会退场，反而会撑起更大规模市场

TMR 很容易被包装成下一代，但低功耗线性霍尔不会退场。磁轴键盘不是只有顶级电竞和高端三模，它还要进入中端、大众、办公游戏双场景。这个市场最看重成本、供货、封装、功耗和稳定性。

霍尔微 HAL9303R 可以作为这条路线的公开参照。霍尔微官网产品页把 HAL9303R 写成小型、通用、线性霍尔效应传感器，输出信号电平由施加在器件敏感面的磁场强度决定，并随磁场强度成比例变化；零磁场条件下输出电压是电源电压的一半。更关键的是，它的应用列表里明确包含“磁轴键盘”。这能证明它被厂商列入磁轴键盘应用，但不能证明某款具体零售键盘已经采用它。

HAL9303R 这类产品说明，按键编码器市场会分层。高端可以用 TMR 打低功耗和高灵敏度；一体式轴体可以打结构集成和手感；成熟线性霍尔继续打成本和规模。大量中端磁轴键盘不一定需要最贵的传感器，但一定需要稳定、便宜、好供货、容易调的磁位移检测方案。

Akko MOD007B HE 和 DrunkDeer A75 就能说明磁轴功能正在下沉。Akko MOD007B HE 官方页面写到，它使用 Kailh Sakura Pink Magnetic Switch，支持 0.1mm 到 4.0mm 可调触发，Rapid Trigger 范围为 0.1mm 到 2.5mm，还支持 Dynamic Keystrokes、Mod-Tap、Toggle Key 等功能。DrunkDeer A75 官方页面写到，触发距离可在 0.2mm 到 3.3mm 之间调节，调节精度 0.1mm，Rapid Trigger 灵敏度范围也是 0.1mm 到 3.3mm。

这些键盘不是芯片厂产品，但它们证明了一个趋势：按键编码器能力正在从高端电竞键盘下沉到更广泛的消费市场。越往大众市场走，越需要昆泰芯 KTH3105 这类成熟线性霍尔，也越需要多维 TMR2617S、霍尔微 HAL9303R 这类厂商从不同路线把功耗、一致性、成本和封装问题解决掉。

键盘黑话翻译成编码器语言，问题一下就清楚了

磁轴键盘的黑话很多：可调触发、Rapid Trigger、DKS、LKP、Snap Click、SOCD、死区、回差、扫描率、回报率。玩家看这些词，看到的是功能；编码器工程师看这些词，看到的是固件对位移数据的不同处理方式。

可调触发点就是在估算键程上设置阈值。设 0.4mm，就是浅触发；设 2.0mm，就是深触发。阈值越浅，越靠近噪声区，手指搭键、键帽晃动、传感器漂移都更容易越过阈值。0.1mm 灵敏度，也不能直接理解成传统计量意义上的绝对精度。Keychron K2 HE 官方把 0.1mm sensitivity 和 0.2mm 到 3.8mm 可调触发范围放在一起讲，更准确的理解是调节与响应粒度。它不等于每颗键在所有温度、所有姿态、所有批次里都天然拥有 0.1mm 绝对测量精度。

Rapid Trigger，就是按下和释放不再依赖固定点，而是根据实时位移变化动态判断。它的好处是急停快、反复点按快、方向切换快；坏处是对噪声更敏感。读数不干净，RT 就容易把手抖和回弹迟滞当成真实动作。

SOCD、LKP、Snap Click，是对多个按键位移数据做冲突仲裁。A 和 D 同时按下时，系统可以听最后按下的，可以听按得更深的，也可以按游戏规则清洗冲突输入。这不是传感器本身的功能，但它建立在传感器数据可信的基础上。如果 A 键和 D 键的浅触发边界不一致，或者某一颗键抖动更大，冲突仲裁就会出现体验差异。

这就是磁轴键盘越来越像编码器系统的原因。以前键盘厂商卖轴体、声音、手感、外壳；现在高端磁轴键盘卖输入控制权。每颗键都可以浅触发、深触发、快速复位、多段触发、模拟输入，还能参与方向键冲突裁决。所有这些功能，都压在同一个地基上：每颗键的位移数据要可信。

真正值得宣传的，是昆泰芯这类公司把编码器能力做进了消费电子

昆泰芯 KTH3105 真正能讲的，不是“也做键盘”，而是把编码器能力下沉到按键。磁轴键盘的“按键编码器”不需要测一整圈角度，也不需要做到工业伺服那种绝对精度。但它对量产一致性、低成本、低噪声、低延迟和校准成本的要求非常真实。一把键盘有几十颗按键，每颗都是一个磁位移测量点。用户每天打游戏、打字、切配置，等于每天都在测试这组编码器阵列。

这对昆泰芯这类公司很有意义。工业编码器卷的是角度、延迟、温漂、诊断和接口；磁轴键盘卷的是位移、噪声、功耗、扫描、校准和逐键一致性。两个市场看起来距离很远，底层问题非常接近：怎么把磁体运动转成可靠数字，怎么让几十万、几百万颗器件在量产后表现一致，怎么把校准成本压到商业模型能承受。

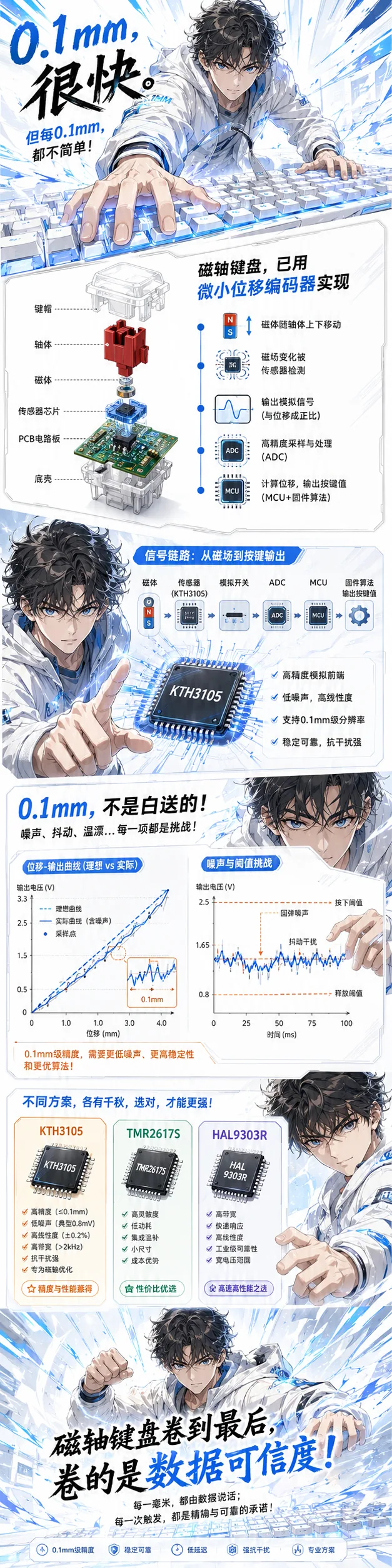

KTH3105 代表成熟线性霍尔路线。TMR2617S 代表高灵敏度、低功耗、三模无线升级路线。HAL9303R 代表低功耗通用线性霍尔路线。Wooting 80HE、SteelSeries Apex Pro Gen 3、Keychron K2 HE、达尔优 GT87、Akko MOD007B HE、DrunkDeer A75 则说明整机市场已经把这些能力变成用户能感知的功能。

所以磁轴键盘下一轮竞争，不会只停在 0.1mm、8K、Rapid Trigger 这些海报参数上。真正值钱的是，每颗键的零点、满程、曲线、死区、回差、温漂、噪声和异常保护能不能被系统管住。

玩家以为自己买的是 0.1mm 触发和 8K 回报率。工程师知道，真正难的是让几十颗低成本按键编码器，在真实手指、真实塑料、真实磁铁、真实温度和真实批量里，持续输出可信的位移数据。

磁轴键盘已经不只是键盘了。它是消费电子里最便宜、最密集、也最容易被玩家天天验证的一组按键编码器阵列。

谁能把这组阵列管住，谁才有资格继续往下卷。
