英飞凌为什么把TMR一层自由层拆成多层？ 专利 US20260029492A1分析

前几天翻英飞凌的新公开专利时，我差点把它划过去。

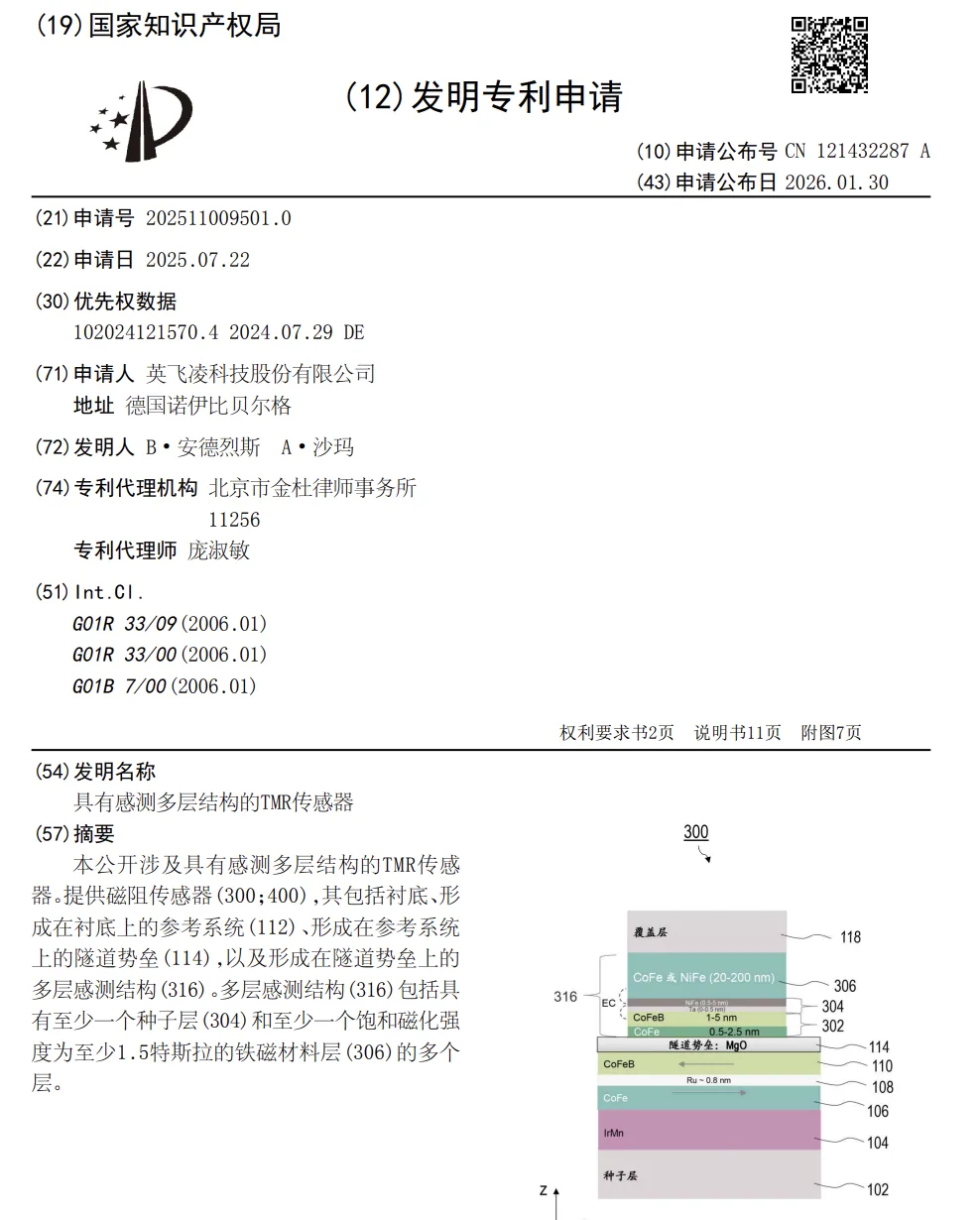

专利号是 US20260029492A1。从标题看，它只是另一件磁性薄膜堆栈专利：自由层、铁磁感应层、种子层、涡旋态，都是做 TMR 的人每天会碰到的词。

直到我看清它真正做的动作：英飞凌没有继续把一层自由层做厚，而是把感应结构拆成多层。

一家公司愿意增加薄膜层数、界面数量和量产风险，通常不是为了把参数再美化一点，而是原来的单层路线已经撞到了工艺天花板。

这次撞墙的指标，不是大家最爱写在宣传页上的灵敏度，也不是 TMR 比，而是一个做位置和角度传感时更隐蔽的参数：线性范围。

01｜TMR 真正工作的，是自由层里的磁化分布

最简化地说，一个 TMR 磁隧道结里有一层磁化方向相对固定的参考层，还有一层会响应外磁场的自由层。两层磁化方向的相对关系改变，隧穿电阻随之变化。

普通自由层可以想成一群方向大致一致的磁矩。外磁场推动它们旋转，输出跟着变化。但磁场继续增加以后，磁化逐渐接近饱和，曲线开始弯折，原先近似线性的对应关系结束。

涡旋自由层走的是另一条路。它不让整片磁化整齐朝向同一个方向，而是形成闭合磁通的涡旋。外磁场作用时，主要发生位移的是涡旋核。只要这个位移连续、可逆，输出就能在更宽的磁场范围内保持可预测。

这也是英飞凌公开强调 Vortex TMR 的原因：相较普通 TMR 结构，它追求更高线性度、更强横向场鲁棒性、更低磁滞，以及更少的不连续输出。

02｜线性窗口为什么会撞上自由层厚度

涡旋核能移动多远，不只由平面尺寸决定，也受到自由层厚度、饱和磁化强度、形状和磁相互作用影响。直觉上，有效磁体积越大，涡旋态越有条件在较大的外磁场区间内保持稳定响应。

图 1｜表达器件物理趋势，不代表某一产品的精确定量比例。

问题在于，自由层不是一块机械加工出来的铁片，而是纳米尺度磁性薄膜。单层继续增厚以后，沉积均匀性、薄膜应力、晶粒和磁各向异性、界面粗糙度以及后续图形化，都会变得更难控制。

图 2｜物理方向没有错，但量产工艺不会无限允许单层增厚。

于是矛盾出现了：器件物理希望自由层更“厚”，制造工艺却不允许一层无限增厚。

03｜英飞凌的选择：不用一层硬撑，改用层数换厚度

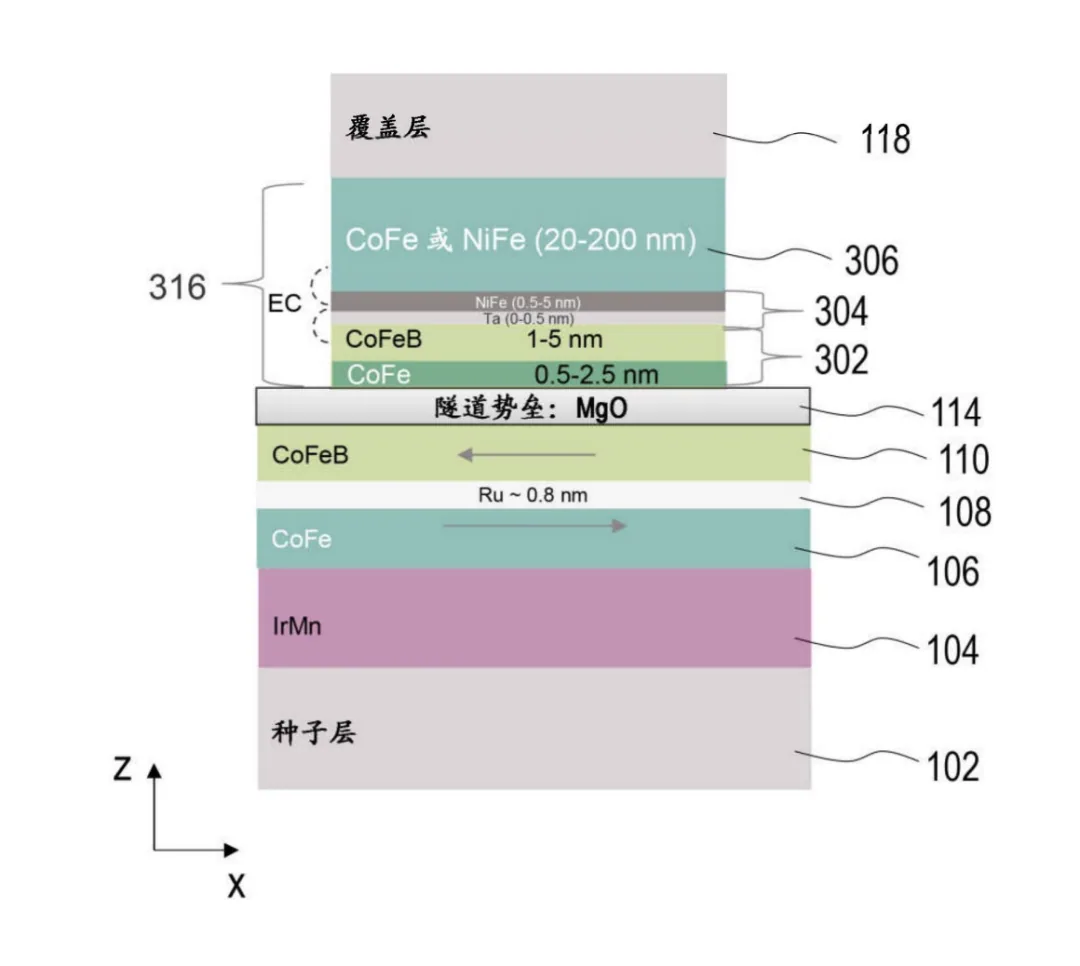

US20260029492A1 给出的方向，是采用包含多个铁磁感应层的多层结构。每个感应层不必单独做得很厚，通过重复的磁性层与中间层，扩大整体可利用的磁响应空间，并调节涡旋响应。

这不是把几层输出在电路上直接相加。各层材料、厚度、界面、间隔和磁耦合共同决定最终磁化状态。英飞凌做的，是把原本集中在“单层厚度”上的困难，重新分配到“层数、界面和耦合控制”上。

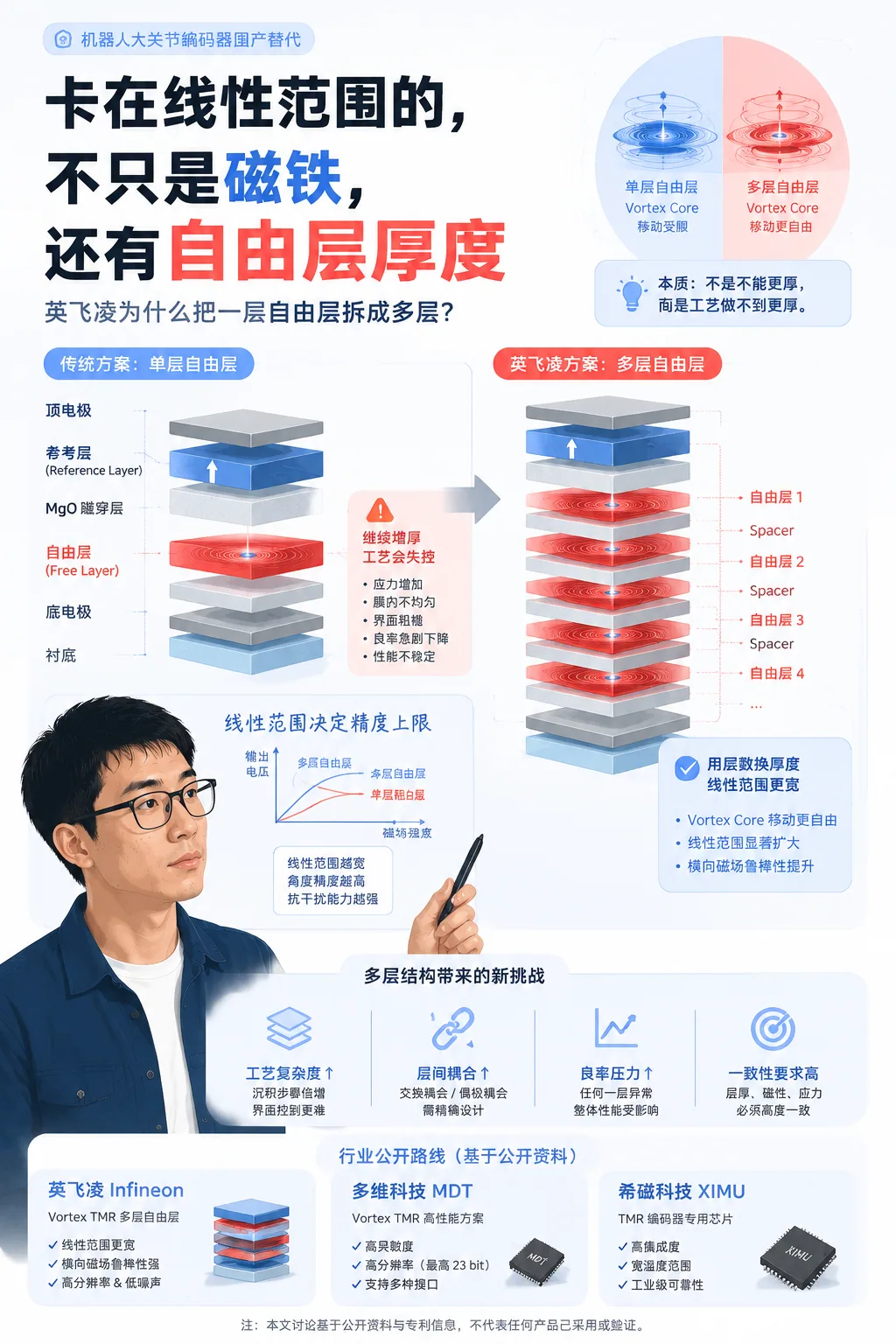

图 3｜单层增厚和多层叠加追求同一个目标，但制造代价完全不同。

这是一种很典型的工程选择：一个维度到顶以后，不再继续硬推，而是展开新的结构维度。厚度不能再加，就增加层数。

04｜真正困难的不是叠起来，而是让每一层一起工作

专利图里多画几层并不难，晶圆上把它们稳定做出来才是问题。

第一，界面数量增加。每多一层，就多出厚度、成分和界面粗糙度控制。单次偏差看起来很小，叠加以后却可能改变整体磁性。

第二，层间耦合必须被设计。交换耦合、静磁耦合和应力传递都会改变各层涡旋核的位置和稳定区间。多层结构绝不是几个互不相干的理想传感器。

第三，晶圆级一致性比单颗最好成绩更重要。实验室样品做到宽线性区，只能证明结构可行；量产还要看片内、片间分布，以及温度循环以后是否仍然一致。

第四，良率会成为最终裁判。多层结构带来更大的设计空间，也增加了失效路径。任何一层的厚度、界面或局部缺陷出现偏差，都可能让整体响应偏离设计。

图 4｜多层结构的核心难点，是各层磁化状态能否保持可控和一致。

05｜这件器件专利，为什么值得编码器工程师看

编码器工程师平时接触的是磁铁尺寸、气隙、偏心、信号幅值、AGC 和角度校准。自由层堆栈似乎离系统很远，但器件层的线性范围最终会变成三个非常实际的系统指标。

图 5｜上游器件多出来的线性范围，会以磁路余量、动态线性和批量容差的形式流向下游。

需要把边界说清楚：扩大 TMR 元件的线性磁场范围，并不会自动消除编码器的偏心、磁铁谐波、封装应力、温漂和算法延迟。它只是让器件自身更晚进入非线性区，给后面的磁路和校准留下更多余量。

06｜国产 TMR 面对的是同一堵物理墙

多维科技公开的 TMR 角度产品已经覆盖较宽的工作磁场范围，并把气隙容差、温度稳定性和抗干扰能力作为卖点。国产 TMR 厂商显然也在处理灵敏度、线性、磁滞、温漂、噪声和一致性之间的器件级取舍。

但公开产品页不足以证明某一家厂商已经采用、准备采用，或者没有采用英飞凌同类的多层涡旋感应结构。这里不能把“面对同一个物理边界”偷换成“走了同一条内部工艺路线”。

真正值得观察的不是谁最快复制一个结构，而是谁能把线性范围、噪声、温漂、横向场抑制和量产良率同时变成稳定规格。器件物理的墙对所有厂商都一样，区别在于材料体系、结构设计和晶圆工艺能不能共同跨过去。

最后｜英飞凌不是把天花板抬高，而是在下面重新搭了一层楼

US20260029492A1 最值得看的，不是“多层”两个字，而是它暴露出的技术判断：单层自由层继续增厚，已经不再是最经济的突破方向。

英飞凌选择把一个厚层拆成多个可控薄层，用层数换取更大的磁响应设计空间。它可能带来更宽的线性范围，也把困难转移到了界面、耦合、一致性和良率。

这不是一次免费的性能升级，而是一次技术债务的重新分配：少欠单层厚膜的债，多背多层制造的债。

对编码器行业来说，这件专利真正传递的信息是：TMR 的优势从来不是“灵敏度高”四个字就能概括。自由层结构背后的线性范围，正在决定下一代磁路能获得多少设计余量，也决定国产 TMR 最终要在什么层面与国际一线正面竞争。

资料说明：本文依据英飞凌公开的 XENSIV Vortex TMR 技术资料、公开申请 US20260029492A1，以及多维科技公开产品资料进行器件路线分析。专利公开不等于最终授权，文中示意图用于解释技术逻辑，不代表具体产品的精确层数、尺寸和材料参数。
