多摩川给 Reset 加了一把锁，日本给它授权了一项"超简单"专利

如是有为 · 编码器技术观察

多摩川给 Reset 加了一把锁，日本给它授权了一项"超简单"专利

一个几乎可以写在 RTL 代码评审备注里的状态转换，为何在日本获得了发明专利？它又可能怎样影响已经被广泛兼容的 T-Format 协议？

专利观察 ｜ T-Format ｜ 数字 ASIC ｜ 2026.10

想象一下：伺服驱动器发送了一条正确的单圈复位命令。串行字节没有错，校验也通过了。编码器仍然正常反馈位置，却不再接受零位复位。

原因不一定是通信故障。也可能是这颗编码器曾经收到过一条指令：从今往后，不许再改变 Reset 权限。

日本多摩川精机的一项已授权专利 JP7679047B1，讨论的正是这样一件事。它没有发明新的测角方法，没有提高分辨率，也没有提出新的信号解算链路。它为既有的复位许可/禁止机制，增加了一种“不可变更禁止”的状态。

最值得追问的，不是这个功能有没有用，而是它相对于已有技术，到底新在什么地方。

01 / 先说发明

一张图，讲完19页专利的核心

编码器单圈 Reset 的典型用途，是在电机和编码器完成安装、磁极对位后，建立某个位置与编码器零点之间的对应关系。完成对位后，如果有人再次错误地执行 Reset，原来的位置关系可能被破坏。

因此，给 Reset 增加权限门槛很合理。新专利描述的权限可以归纳成三种：A 允许复位、B 临时禁止复位、C 不可变更地禁止复位。A 与 B 可以相互切换；A、B 都可以转入 C；对 C 的不可恢复规则，在日本授权从属权利要求中进一步规定。

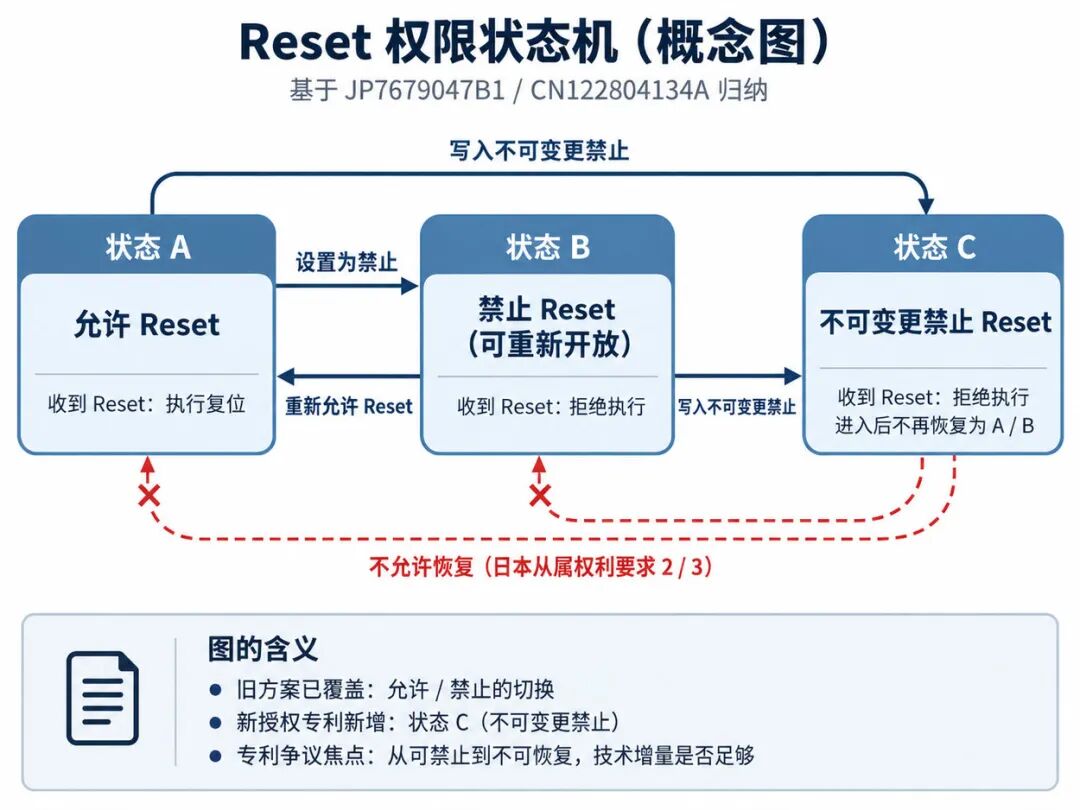

图 01 Reset 权限的三态概念图。蓝色表示允许的转换；红色表示永久禁止后的拒绝路径。本图为逻辑归纳，不是专利原图；独立权利要求与从属权利要求的限制应分别理解。

对于有 EEPROM 或其他非易失配置单元的角度 ASIC，这个思路并不需要复杂的硬件：保存一个权限状态，在执行 Reset 之前检查它，在接收到合法配置写入时按规则更新它。

从产品可靠性看，这样做能够防止误操作；从技术创造性看，真正需要审视的是：为什么原本可以解除的“禁止”，扩展成“不许再解除”，就足以形成一个新的发明点？

02 / 时间线

多摩川自己，早在2023年就说过“给 Reset 上锁”

2023年5月23日公开的 JP2023071258A，属于同一家多摩川精机。它的申请日是2021年11月11日。旧专利已经明确提出：通过串行命令写入 ROM 中的复位权限、按权限接受或忽略复位、成功复位后自动禁止，以及必要时再次通过通信恢复允许。

因此，新专利不能简单概括为“首次发明通信控制 Reset 权限”。旧专利已经把这部分讲得相当完整。新申请更可识别的增量，是第三种不能通过所述权限管理机制恢复的禁止状态。

两件专利，区别有多大？

2023年旧公开：串行配置 → 允许/禁止 → 复位成功可自动锁定 → 后续可解锁。

2025年新授权：在上述基础上，把“写入不可变更禁止状态”的转换条件纳入独立权利要求。

有趣的是，日本授权专利末页所列的审查参考文献，明确包含 JP2023071258A。这说明日本审查机关在形成该次授权所记录的参考文献范围内，并没有忽略多摩川自己的旧方案。

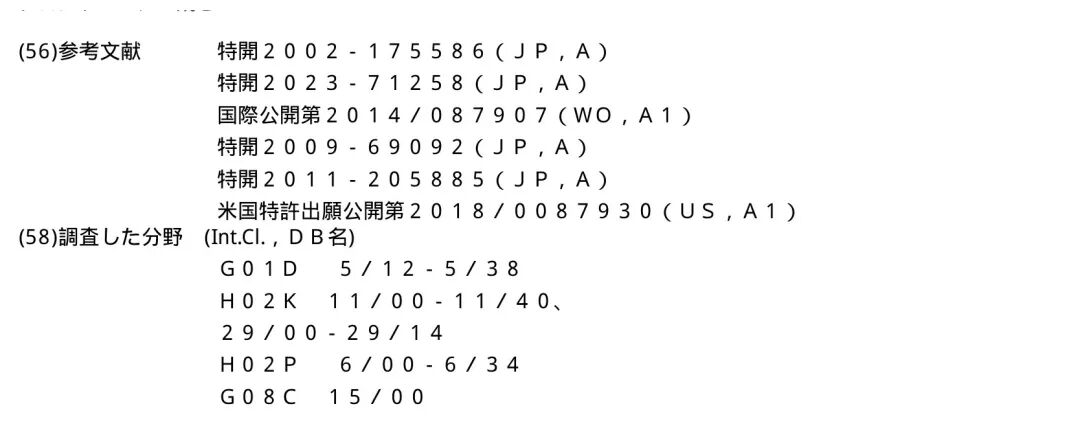

图 02 JP7679047B1 最后一页的参考文献栏。第二行“特開2023-71258”就是上述旧申请。该图直接截取自日本授权公报第19页。

日本专利事件记录还显示，这份新申请曾于2024年12月收到拒绝理由通知，2025年2月提交过修改，随后获得授权。没有审查意见书及申请人答复全文，不能断言审查员具体认可了哪一个创造性论点。

旧技术不是没人看到；最后被留下来的，是那条从“可禁止”通往“不可恢复”的路。

03 / 拆开芯片

原始专利图中的“创新”，甚至无需重新设计测角链路

把日本专利的图1翻译成中文后，结构一目了然。传感部检测运动位置，信号处理部计算输出角度，控制器通过通信部发出请求。新增加的重点，集中在请求判定、存储器控制与单圈复位判定之间。

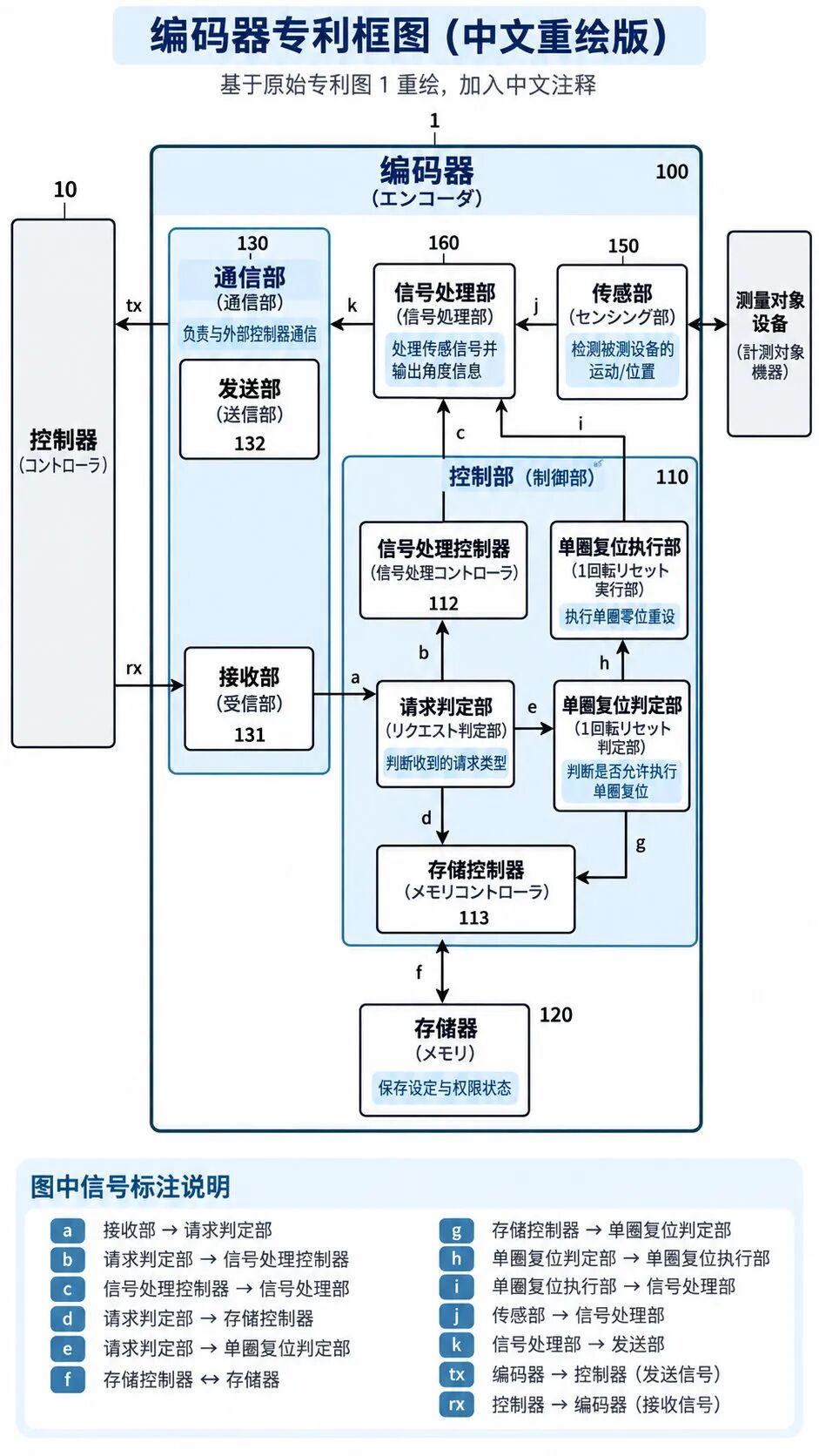

图 03 日本授权专利图1的中文重绘版。对应原图中的控制器10、编码器100、存储器120和单圈复位判定部114；简化日文理解门槛，保留原始功能模块关系。

用数字设计语言描述，原本有 reset_request 和一个允许/禁止标志，新的控制逻辑对写入状态作条件判断。图里没有新的 ADC 架构，也没有将电机磁极对位误差降低到某个新精度等级的算法。

说明书所说的“不可变更”，主要通过拒绝配置改写来实现，并未具体公开某种必须采用的 eFuse、OTP 物理熔断或其他不可逆存储工艺。因此，不能把普通通信机制无法解锁直接等同于任何物理手段都无法恢复。

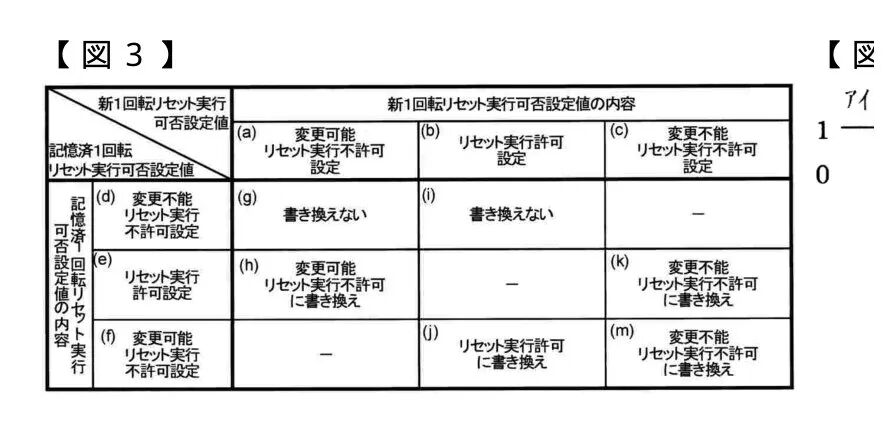

图 04 日本专利原始图3：权限改写关系表。保留日文原图，可以直接核对三种权限以及不同写入请求下的状态转移。

04 / T-Format

更耐人寻味的是：图4几乎就是一条熟悉的 EEPROM 写命令

对做过 T-Format 接口的工程师来说，专利图4最醒目的不是新东西，而是四个老朋友：CF、ADF、EDF、CRC。这正是 T-Format EEPROM 访问中熟悉的控制、地址、数据和校验字段。

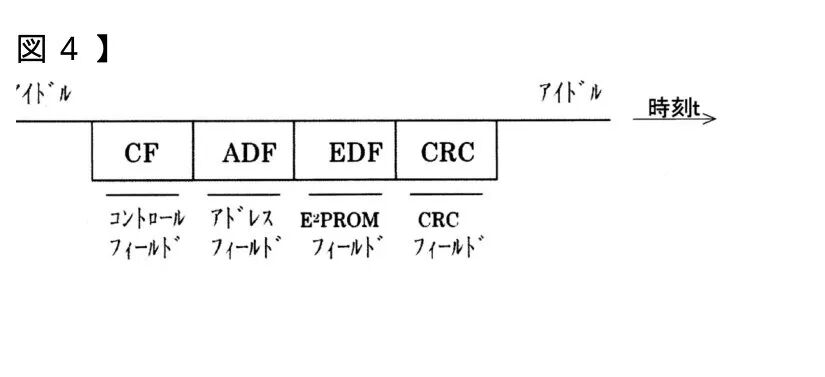

图 05 日本专利原始图4：存储器访问指令示例。CF：控制字段；ADF：地址字段；EDF：EEPROM 数据字段；CRC：校验字段。原始图未直接标注“T-Format”。

常见的 T-Format 命令示例

ID6 · EEPROM WriteCF / ADF / EDF / CRC

IDD · EEPROM Read已有存储访问能力

Reset 命令族具有既定复位语义

TI 发布过 T-Format 参考设计，ADI 的 AN-2619 应用笔记也明确把 T-Format 请求分成数据读取、Reset 和 EEPROM 访问三大类。由此可以看出：第三方实现 T-Format 的工程基础，远早于这份2024年的专利申请。

如果产品在现有 EEPROM 写入机制上为 Reset 权限保留一个配置位置，那么不改变基本帧格式，也可以实现上述三态逻辑。这是一种技术上自然的实现路径，但不是已经证实的多摩川量产产品行为：专利没有公开真实寄存器地址，也没有说某一版 T-Format 规范已经正式加入永久锁定命令。

更值得琢磨的是，日本授权权利要求在写入“不可变更禁止”时，使用了“单圈复位用请求信号包含新权限值”的措辞；而说明书又把设定请求和复位请求分成不同功能。它与普通的 EEPROM Write、Reset 命令之间如何精确对应，仍需要结合审查档案及具体产品协议核实。

05 / 协议生态

“协议公开”与“可以免费做任何扩展”，从来不是一回事

T-Format 显然不是只靠多摩川自家的编码器才能使用的秘密接口。多个半导体供应商公开了主机端实现方案，第三方编码器也以协议兼容作为销售与设计目标。

但截至目前，公开参考设计的存在，不等于找到了多摩川对所有商业实现作出的无条件、免版税专利许可承诺。技术文档公开、某种实现可以获得软件许可，以及特定专利权利要求是否需要许可，是三件不同的事。

当越来越多厂商把同一组命令写进芯片，协议发明者仍然可能在“命令被怎样执行”这一层继续申请新的专利。

为什么要这样做？合理的解释包括正常的防御性布局、保护量产功能、避免竞争者反向申请；也存在另一种值得警惕的产业可能性：在基础帧格式已形成庞大兼容生态之后，把专利边界逐渐向配置状态、权限语义和设备行为迁移。

目前没有证据证明多摩川打算对第三方收取这项锁定功能的许可费，更没有证据证明它的目的就是限制某一国家的编码器厂商。因此，动机可以提出问题，不能当作事实指控。

真正应该讨论的是结果：即便协议的每个字节都可以正确收发，未来的第三方产品是否也要为了兼容某些设备行为，进一步核对原厂的专利权利要求？

06 / 反向拷问

这把锁最危险的时候，恰恰是它工作得很好

想象一台伺服电机出厂前完成磁极对位，然后写入不可变更禁止状态。两年后，电机轴承或编码器组件被更换，机械关系发生变化，需要重新标定。

如果芯片内部的零位确实无法再更新，要么更换部件，要么改由驱动器维护一套外部电角度补偿，要么必须有专门的售后服务路径。锁越彻底，维护策略就越不能模糊。

再进一步：如果产线在错误的对位结果下执行了永久锁定，芯片会怎样？它很可能忠实地保护那个错误结果。

因此，真正完善的零位安全设计，还应该关心校准验证、写入回读、断电一致性、身份鉴权、误锁定恢复，以及维修流程。可惜这份专利最醒目的独立权利要求，并没有把这些更难的工程问题作为具体技术机制展开。

给错误的零位上一把永远打不开的锁，不会让零位自动变正确。

07 / 结尾

日本的授权公告，回答了法律程序；没有自动回答工程师的问题

这里必须承认：简单的电路不等于没有发明，专利创造性也不按 RTL 行数打分。日本授权的权利要求相对于原始申请有进一步限定，最终权利范围需要严谨解读。

可是，把旧申请的串行权限控制、Reset 后自动禁止、再次解锁，与新申请的不可变更禁止并排比较之后，那个问题始终没有消失：从“能锁”到“锁后不能再开”，相对于已公开技术究竟带来了什么非显而易见的技术效果？

日本审查机关已经给出了一张授权证书。工程师则仍然可以继续追问创造性的技术依据。尤其当这项发明涉及的是一种已被全球伺服行业反复实现、长期兼容的通信生态时，这种追问并不多余。

多摩川用了很多年，让大家学会了怎样发送 Reset。
如今，它又为怎样拒绝 Reset，获得了一项日本发明专利。

从已有技术到新授权专利，差了一个状态。至于这一个状态有多大分量，留给读者对照权利要求、说明书与审查资料判断。

原始资料与延伸阅读

① JP7679047B1｜日本授权专利（含权利要求与审查事件记录）
② JP2023071258A｜2023年公开的旧专利

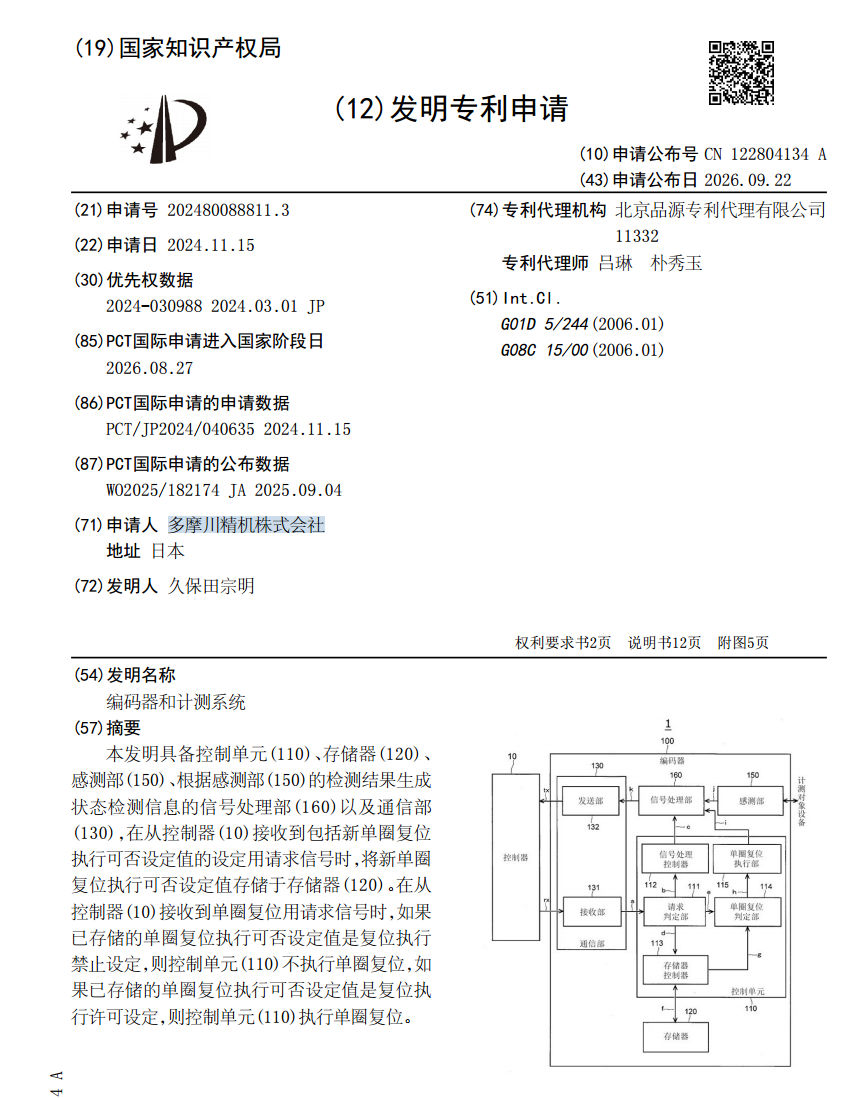

③ CN122804134A｜中国公开申请，2026-09-22公布
④ TI｜Tamagawa T-Format 参考设计
⑤ ADI AN-2619｜T-Format 协议说明
⑥ 日本特许厅｜J-PlatPat 检索入口

说明：本文评论公开的技术方案与专利授权结果，商业动机部分属于可能性分析；关于 T-Format 后续变化的讨论均不代表已有新的官方协议版本。插图中标注“重绘”的为解释性示意图，标注“原图”的为日本授权专利 PDF 截图。本文不构成法律意见。

如 是 有 为 · 专 注 技 术 本 身
