峰岹SR3511N能修90°相位，ADI AD2S1210只给±44°——但真正让关节抖的是差分相位

44°、40°、90°。

先记住这三个数。

44°——ADI AD2S1210 的相位范围，超出这个窗口，解调就不保证了。

40°——ADI 自家 CN0276 参考设计，EXC 到 SIN 的实测总相移。一块设计得当、器件全部正常的参考板，把 44° 的预算花掉了 40°。只剩 4°。90°——峰岹 6 月 1 日发布的国产 RDC SR3511N，公开宣称：实时相位校正，"能自动纠正任意大小的相位延迟，即使超过 90°"。

峰岹这一枪，精准打在 ADI 最薄的那 4° 上。

它不是"我也能算 atan2"的国产替代套话——它是看准了对手的死穴。

那天晚上我把三份资料摊在桌上，跟着算了一晚上。

算到后半夜，我发现“能修多大"根本不是那个关键问题。关键问题是：修的是共模相位，还是差分相位。

这两件事之间，差着一根 0.57° 的二次谐波，和一台会在低速爬行时点头的机器人关节。

先声明边界。 SR3511N 完整数据手册尚未公开——静态角度精度、输入幅值窗口、激励频率范围、各分辨率下的带宽与跟踪速度、温漂、故障阈值，都还没有公开表格和测试条件。本文对它的一切讨论都是「按公开功能描述，它将要回答什么」，不是「它做得怎么样」。ADI 参数与 CN0276 数据来自公开手册，逐条标注。所有误差算例都是按公开公式的推演，不是实测——我手上没有这颗芯片的台架，就不假装我有。

00 新闻稿会挑好听的说，框图不会

正式拆账之前，先干一件事：把它公开的内部框图摊开看。

新闻稿会挑好听的说，框图不会。它画了什么、没画什么、把哪个器件画在了芯片外面，全都写在脸上。

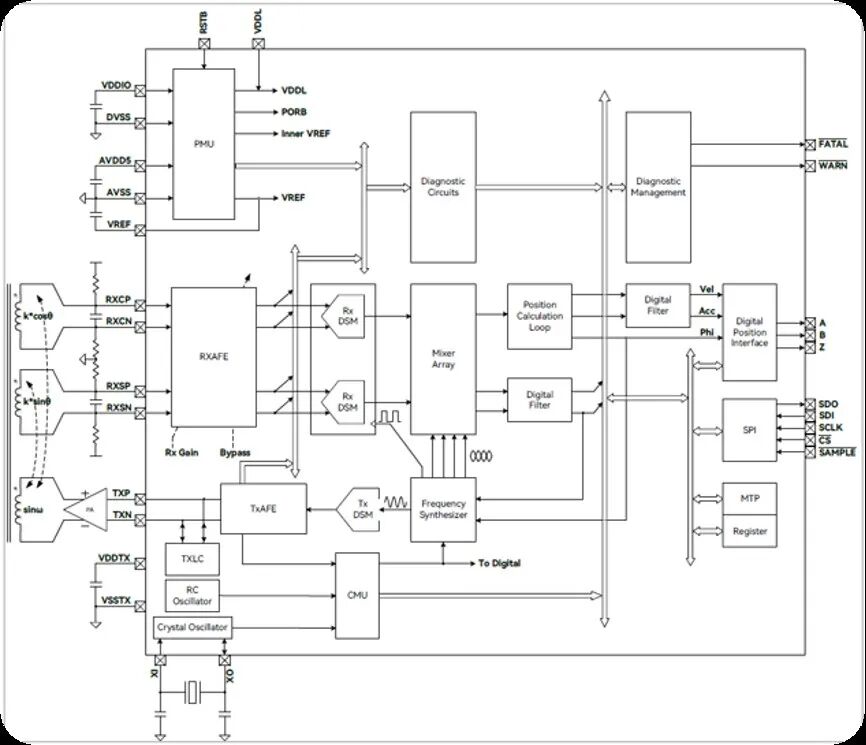

SR3511N 内部框图（引自峰岹官网公开资料）

我盯着这张图看了很久，看出四件新闻稿里没写的事。

第一，那个 PA，画在芯片外面。

左下角，TXP / TXN 出来之后，接的是一个画在芯片边界之外的三角形——功率放大器——然后才推进旋变的励磁绕组。

所以"内置正弦波激励"这句话要这么读：它内置的是激励的"发生器”，不是激励的"推力"。 那个 70 + j100 Ω 的感性负载，还是得外面那颗功放去扛。

这不是短板——ADI 的 CN0276 也是这么干的（AD8397）。 但它说明一件事：旋变的激励功率，目前谁都没能吞进芯片里。 这是这条赛道共同的物理边界。

第二，Position Calculation Loop 的输出里，除了 Vel，还有一个 Acc。它输出加速度。

这个细节，我觉得是整张图里最有信息量的一处。

跟踪环内部本来只需要角度和速度两个状态。它专门把加速度估出来并引出来，最合理的解释是——这就是"自动带宽"的输入。 用加速度判断电机是在匀速还是在急加减速，然后去切带宽。

（如果这个猜测成立，那第六节那个"带宽会不会在两档之间反复抖"的问题，就变得更尖锐了：加速度估计本身是有噪声的，拿一个带噪的量去切带宽，很容易抖。 这一栏我很想看它的实测曲线。）

第三，右下角有一块 MTP。

多次可编程存储。插值校正表就存在这里。 说明校正表是芯片内部持有的，不是靠外部 MCU 喂。这对产线是好事——但也带来一个问题：换了旋变、换了线缆，这张表怎么重标？（第七节会说。）

第四，Mixer Array。

这就是相干解调那一步的落点。整篇文章后面讲的所有相位的事，全都发生在这个方框里。

框图还告诉我们：接收是差分的（RXSP/RXSN、RXCP/RXCN）；输出除了 SPI，还有 A/B/Z 增量仿真；诊断那一路，最后引出 FATAL 和 WARN 两根线（第八节再说）。

这是一张画得很像样的框图。该有的模块都在。但框图只回答"有没有"，不回答"够不够"。 下面这九节，问的全是"够不够"。

0144° 的相位预算，ADI 自己花掉了 40°

先看 CN0276 这笔账。这是我见过把 RDC 系统账摊得最开的一份公开资料。

旋变本体：Tamagawa TS2620N21E11。10 kHz 下等效阻抗 70 + j100 Ω。

注意那个 j100——这是个电感。 旋变从来不是一个乖乖的电阻负载。

激励端：ADI 用了 AD8692 + AD8397，组成三阶 Butterworth 低通加一级功率放大器。

这句话值得停一下。

ADI 自己的参考设计，激励是推不动的，必须外挂功放。 那个 j100 Ω 的感性负载，芯片内置的激励输出扛不下来。

接收端：同样是三阶 Butterworth，截止频率 63 kHz。在 10 kHz 载波处，它贡献 −18.6° 的相移。

这个滤波器不是可选项——旋变信号旁边就是三相桥、母线和高速开关节点，不滤是不行的。

总账：CN0276 明确写，EXC 到 SIN 输入的总相移约 40°，“below the maximum design value of 44°"。规格写作 n×180° − 44° ≤ φ ≤ n×180° + 44°。

44° 的预算。一块设计得当、器件全部正常工作的参考板，花掉 40°。只剩 4°。

现在把温度加进来。

铜阻随温度上升约 +0.39 %/℃。绕组一热，等效阻抗变，那个 j100 Ω 跟着变，激励到次级的相移就开始漂。线缆再长一点，又是一层。

4° 的余量，在一个从 25℃ 跑到 85℃ 的热箱里，撑不住。

所以峰岹说"我能修任意大小的相位延迟，即使超过 90°"——这一枪打在真痛点上。 这个功能不是产品页上凑数的形容词。

但接下来，才是工程师该问的那句话。

02 相位是怎么变成角度误差的？分水岭在"共模"还是"差分”

要判断那个 90° 值不值钱，得先看清相位到底怎么伤到角度。

旋变的原始信号不是干净的正弦余弦，是两路被载波调制的 AM 波：

vS(t) = AS · sinθ · cos(ωe·t + φS)

vC(t) = AC · cosθ · cos(ωe·t + φC)

角度藏在载波的包络里。 不在频率里，也不在相位里。

RDC 用一个本地参考 r(t) = cos(ωe·t + φR) 做相干解调（同步检波），低通滤掉二倍频项之后，得到：

S ∝ AS · sinθ · cos(φS − φR)

C ∝ AC · cosθ · cos(φC − φR)

全部的秘密，就在这两个 cos 上。

情况一：两路一起漂（共模）——不太伤角度

φS − φR = φC − φR = Δφ，两路被乘上同一个 cos(Δφ)。

信号整体变小了。但 S/C 的比值没变。

而 atan2 是比率式解算——它对共模的幅值缩放天生免疫。

所以：共模相位漂移，其实不太伤角度。

情况二：两路漂得不一样（差分）——直接变成幅值失配

它们凭什么会一样？

两路绕组不同，两路线缆不同，两路接收滤波器的电阻电容有容差。

cos(φS − φR) ≠ cos(φC − φR)——两路被乘上了不同的增益。幅值失配，凭空出现了。

算一笔（推演）：一路相对参考偏 5°，另一路偏 10°。

cos 5° = 0.9962 cos 10° = 0.9848

两路有效增益相差 1.15%。

而 1.15% 的幅值失配，会长出约 0.33° 的二次谐波角度误差（换算见下一节）。

差分相位误差，经过同步解调，会直接变成幅值失配。而幅值失配，会稳定地长成二次谐波角度误差。所以对 SR3511N 那个"超过 90°"，我真正想问的不是"能修多大"：你的实时相位校正，修的是共模相位，还是差分相位？如果只修共模——而共模本来就不太伤角度——那这个 90° 的漂亮数字，打不到病灶上。能修的范围大，和修得准，是两件事。修共模，和修差分，更是两件事。

032% 幅值失配 → 0.57°：芯片没算错，它只是忠实地把前端的错算了出来

现在把幅值失配这笔账算干净。

解调完拿到 sin/cos，送进 atan2。两路信号身上带的所有毛病，都会按固定的谐波阶次长进角度里：

ε(θ) ≈ δcm ← 整圈直流

• OS·cosθ − OC·sinθ ← 一次谐波
• (AS−AC)/2 · sin2θ
• (φS−φC)/2 · cos2θ ← 二次谐波

这是一本误差字典，可以反着查病因。一次谐波 ← 直流偏置。 旋变零位电压、接收链路失调。

二次谐波 ← 幅值失配 + 正交误差。 定量关系很干脆：相对幅值失配每 1%，二次谐波角度误差约 0.29°。

所以（推演）：

m = 2% ⟹ ε_peak ≈ 0.02 / 2 = 0.01 rad ≈ 0.57°

峰峰值接近 1.15°。

对比：AD2S1210 标称 ±2.5 arc-min = 0.042°。2% 的幅值失配造出来的误差，是它标称精度的 13 倍。（AD2S1200/1205 是 ±11 arc-min = 0.183°，也有 3 倍。）

2% 是个什么概念？是一颗装配正常、没人会因此退货的旋变，随随便便就有的量。正交误差 ← 也长成二次谐波。 两路不严格差 90°、偏 δ 度：

ε ≈ δ/2 + (δ/2) · cos2θ

正交只偏 1°，就是 0.5° 的二次谐波，外加 0.5° 的整圈直流偏移。整圈 DC ← 共模相位。 这一项最阴：前面几项整圈积分都归零，只有它留下一个直流。它数学上落在校准子空间的正交补里——算法永远修不掉，只能靠设计和封装解决。

RDC 的标称精度是一张空头支票。兑现它的是旋变本体、线缆和装配。

±2.5 arc-min 描述的是"喂给它一对理想 sin/cos 时，芯片自己贡献多少误差"。

现场的误差绝大部分不是芯片贡献的——是旋变本体、线缆、前端和温度贡献的。芯片只是非常忠实地，把它们变成了角度。芯片的精度指标，是它自己的。不是它替旋变许的。而 ADI 心里门儿清。

我去翻 AD2S1210 的故障检测，发现它的 DOS（Degradation of Signal）故障位，触发条件里明确写着：检测 sin/cos 两路输入之间的幅值失配。它专门给这个量配了一个故障检测器。因为它知道，这个量会要命。

那 2%，不一定来自旋变

顺带把来源拆开——台架上量到 SIN 比 COS 高 2%，不代表绕组一定差了 2%：

旋变本体：绕组匝数、磁路不对称、气隙偏心、装配误差。

线缆：两路线对的阻抗、屏蔽、对地寄生不一致。

接收前端：电阻容差、运放增益误差、滤波器元件偏差。

同步解调的差分相位：就是上一节那条链。

第四处最阴。因为你在低频包络上看到的是"幅值不一致"，根因却藏在 10 kHz 载波的相位里。所以别只在示波器上量 SIN、COS 两路包络的高度。要量 EXC→SIN 和 EXC→COS 的相位，以及这两个相位之差。

040.57° 为什么会让关节抖，而不只是坐标差一点

半度而已，很大吗？

放在人眼看的机械角上，0.57° 确实不算什么。

但它不是一个静止的零偏。它是一项随转子转动周期变化的二次谐波。

在 FOC 里，位置角度决定 Park 变换的坐标方向。角度估计有误差 Δθ，本该全部落在 q 轴的电流，就有一部分串进 d 轴。小角度下：

id,leak ≈ iq · Δθ

0.57° ≈ 0.01 rad。

q 轴电流如果是 100 A，仅这一项引入的交叉耦合就接近 1 A。

而且这 1 A 不是稳定直流——它跟着二次谐波，转一圈变两次。

于是：

低速时，表现为可见的爬行抖动和周期性异响。

速度上去，表现为 dq 电流纹波、速度环反复补偿、转矩波动。

机械结构如果刚好有柔性或间隙，它会把一个电气侧的小误差，放大成末端执行器的反复点头。

客户说"角度差了半度"。控制工程师听到的不是半度——他听到的是一个会进入电流环和速度环的周期扰动源。

这就是为什么芯片标称精度再漂亮，只要系统里这根二次谐波没压住，机器人照样抖。

053125 rps 说的不是转速，是跟踪环的脚力

再看另一个头条数字。

SR3511N 标称最高跟踪 3125 rps。我去对 AD2S1210——也是 3125 rps。

一模一样。对标国际大厂的头条参数，天经地义。但这个数字必须拆开看。

它回答的是：数字跟踪环每秒能吞下多少角度增量。它没有回答：载波在这个转速下，还给不给你一个能看的角度。这是两个问题。手册只印了前一个的答案。

旋变的高速天花板是载波给的，不是跟踪环给的

转子一转起来，绕组切割磁场会产生一项与主信号正交的速度电压。ADI 在 AD2S1210 手册里明说了这件事：高速时的速度项，与绕组相移结合之后，会形成跟踪误差。

它占主信号的比例大致是：

kv ≈ N · fm / fe （极对数 × 机械转频 ÷ 载波频率）

N 是极对数，fm 是机械转频，fe 是激励载波频率。分母就是载波。

按一个常见配置推演：4 对极、激励 10 kHz。

6000 rpm（100 rps） → kv ≈ (4 × 100) / 10000 = 4%

10000 rpm → kv ≈ 6.67%

4% 不是可以忽略的量。

再往极端处推一下边界。把头条那个 3125 rps 代进去（取 1 对极、10 kHz，已经是对载波最宽松的条件）：

kv ≈ (1 × 3125) / 10000 ≈ 31%

这个组合当然没人会真这么配——我算它，是为了把边界露出来：

旋变的高速天花板是载波给的，不是跟踪环给的。

跟踪环的脚力和载波的余量，根本不是同一条约束，它们之间隔着一个数量级以上。

必须说清楚：这不是哪一家的问题。 最大跟踪速率是数字环路的规格，行业惯例就是这么标的，ADI 的 3125 rps 是同一个性质。手册没错，是"读手册的人容易把两件事当成一件事"。所以真正该做的动作只有一个：拿到手册，把你自己那台电机的极对数、最高转速和实际激励频率代进 kv，自己算一遍。 这个数字手册不会替你算。

那为什么不把载波拉高？因为旋变不让

AD2S1210 的激励是可编程的：2 kHz 到 20 kHz，250 Hz 步进。顶到 20 kHz 就到头了。因为旋变是个带铁芯的绕组：电感大，频率一高感抗上天，激励推不动（CN0276 那个 j100 Ω 和外挂功放就是活证据）；铁芯有涡流和磁滞损耗，频率一高就发热。

旋变的载波，物理上锁死在十几 kHz 这个量级。

这时候一个对比凉飕飕地浮出来。

电感编码器（涡流式）的载波，是 2~5.5 MHz。

它和旋变是同一套数学——都是"先发一个载波出去，看机械角度怎么调制它，再相干解调回来"。信号模型、解调公式、误差机理，一模一样。

唯一的大区别就是载波频率。而这一个区别，差了两到三个数量级。

同样 6000 rpm、4 对极（推演）：旋变（10 kHz 载波）速度项 4.0%；电感编码器（4 MHz 载波）0.01%。

差 400 倍。

这就是为什么电感编码器几乎不用管这一项，而旋变在高速下必须靠 RDC 补。

而峰岹自己，好像也看到了这一点

有意思的是，峰岹这次跟 SR3511N 一起发的那颗"双磁式旋变"，长这样：

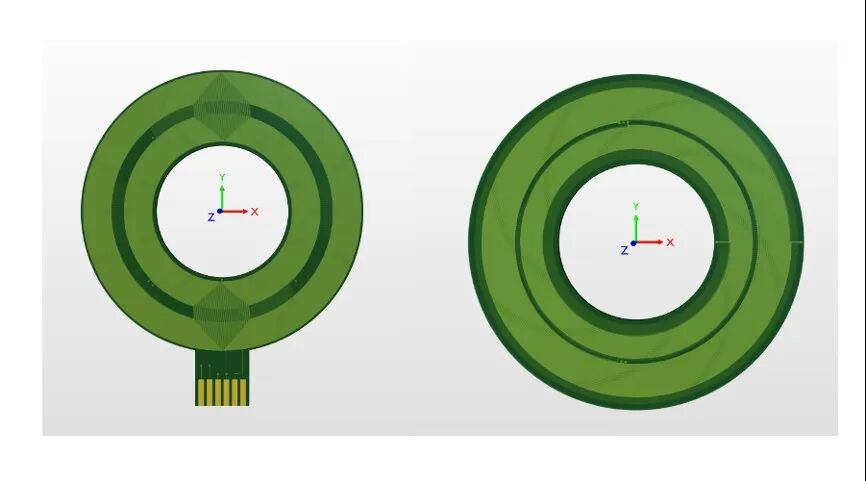

同期发布的「双磁式旋变」——是印在 PCB 上的线圈环

两片绿色的环形 PCB，带一条排线。

这不是我们印象里那种绕线的大铁疙瘩。这是印在板子上的线圈。

传统绕线旋变的所有毛病——重、厚、贵、绕组一致性靠手艺——本质上都来自"绕线"这两个字。把线圈印到 PCB 上，这些毛病一次性解决大半。 峰岹给它的公开描述里也确实写着：扁平、轻量、低成本、抗杂散磁场。

而 PCB 线圈，正是电感编码器的做法。

我不知道它内部具体的磁路和拓扑（公开信息还太少，不做判断）。但从形态上看，它已经在往"载波频率能拉高"的那一端挪了。这本身就是对上面那笔账最好的注脚：如果载波是天花板，那想抬高天花板，就得先改本体。芯片改不了物理。

回到 RDC。这个速度项与主载波正交——理想的同步解调本来能把它压掉。但参考相位一有偏差，它就按 sin(Δφ) 的比例泄漏进基带。又回到相位。

所以：低速静态标定漂漂亮亮，高速热态突然变差——低速标定解决的是空间误差，高速暴露的是载波、相位和动态误差。这是两笔账。

06 自动带宽：Type-II 环的匀速假设，和切换那一瞬间的角度跳变

SR3511N 公开强调的第二个功能：自动带宽调整——根据实时电机工作条件动态选择最优带宽。

方向也是对的。要理解它对在哪，得先看 Type-II 跟踪环的性格。

RDC 的角度不是 atan2 直接算的，是二阶闭环观测器跟出来的。误差项构造得很漂亮：

e = sinθ·cosθ̂ − cosθ·sinθ̂ = sin(θ − θ̂) ≈ θ − θ̂

送进 PI，积分出角速度，再积分出角度。

所以速度输出是白送的——它本来就是环路的一个内部状态。这是 RDC 相对"磁编 + 差分求速度"的真优势：差分会放大量化噪声，跟踪环不会。

但天下没有白送的东西。

Type-II 环路的物理含义是：它内部假设被测对象在匀速运动。 恒定速度零稳态误差，恒定加速度就必然留一个误差：

e_acc ∝ a / BW² （带宽减半，加速度误差涨四倍）

带宽减半，加速度误差涨四倍。 这是模型失配的确定性残差——不是噪声，滤不掉，平均不掉。

于是带宽被两头夹住。而 ADI 的参数表，把这个夹子印得清清楚楚（CLKIN = 8.192 MHz）：

10 位：典型带宽约 4100 Hz，最大跟踪 2500 rps，10° 阶跃稳定时间 0.6~0.9 ms。

16 位：典型带宽只剩 250 Hz，最大跟踪 125 rps，10° 阶跃稳定时间 27.5~40 ms。

从 10 位到 16 位，带宽掉 16 倍，阶跃响应慢了 40 倍。“16 位"和"3125 rps"经常被印在同一页上。它们不是同一档的。

带宽拉高，动态跟得快，但噪声、载波残余和机械振动更容易进来——机械共振会被跟踪环当成真实角速度喂进速度环，越补越抖（机械模态常落在 20–200 Hz，经验准则是把带宽压在第一阶模态的 30%~40% 以内）。

带宽压低，输出安静，但急加速时留下大滞后。

峰岹的自动带宽，正是冲这个夹子来的：匀速时降带宽压噪声，急加减速时临时拉高带宽减滞后。方向完全正确。但这项功能真正难的地方，不是准备两组滤波系数。是切换的那一瞬间。

跟踪环内部有积分器——直接换系数，等效状态会变，角度可能跳。

加速度估计有噪声，带宽可能在两档之间反复抖动。

故障阈值如果不跟着带宽一起调，正常的瞬态误差又可能误触发丢锁报警。

所以评估自动带宽，我不看那条"急加速不丢步"的宣传曲线。我要看四张图：切换瞬间的角度连续性。切换前后速度输出的噪声变化。重复加减速时会不会出现模式抖动。不同温度、信号幅值、机械振动下的稳定裕量。自动带宽不是一个附加功能。它改变了跟踪环的动态性格。

07 插值校正：能修可重复的空间误差，修不了热态新长出来的相位

SR3511N 公开强调的第三个功能：插值误差修正 / 系统误差标定。

而它为这个功能配的那张效果图，值得所有人盯着看三十秒：

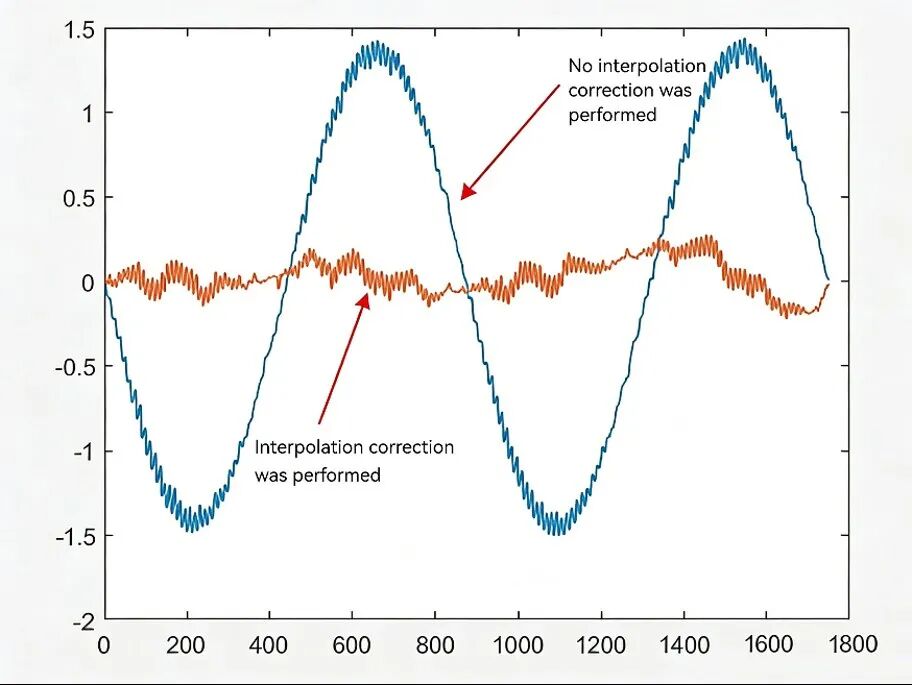

峰岹公开的插值校正效果图：蓝线走了整整两个周期，就是二次谐波

蓝色是没做插值校正的角度误差。

看它的形状——在横轴范围内，它走了整整两个完整周期。一个干净、规整、周期性的正弦。这就是二次谐波。

这篇文章从第二节讲到第四节的那根二次谐波——差分相位漂移变成幅值失配、幅值失配长成 2θ、2θ 在 FOC 里变成周期性的 d 轴串扰、最后让关节点头的那根——峰岹自己的宣传图上，把它画得清清楚楚。

（严格说，这张图的纵轴单位没有标注，横轴也没写清是一个机械圈还是别的什么。所以我不敢把它的幅值换算成具体多少度。但"每周期两次"这个形状，是不会骗人的。）

橙色是校正之后的残差——压下去了大约七倍。所以这张图同时说明了两件事：它证明了这颗芯片确实在正面处理二次谐波。方向对。它也证明了，二次谐波真的就是旋变系统里那个最扎眼的敌人——扎眼到值得为它单做一个功能、单画一张图。

那么问题就只剩一个：这张表，能不能一直有效？

如果旋变系统每转一圈都在同样的位置重复出现相似误差，就能建一张误差查找表：

θ_corrected = θ_raw − LUT(θ_raw)

第三节那个 2% 的稳定幅值失配，产生的是固定的二次谐波——只要标定条件和使用条件一致，查表能把它压下去。

绕组不对称、装配偏心、固定正交误差，同理。

但插值表有清晰的边界：

它能修重复出现的空间误差，修不了随机干扰。

它能修标定温度下的幅值失配，未必能修热态重新长出来的差分相位（第二节那条链）。

它能修静态旋转误差，未必能修急加速时的跟踪滞后（第六节那条）。

它能修当前这根旋变 + 当前这条线缆的组合——换了线缆长度、换了输入滤波器、换了接插件，原来那张表可能就不成立了。所以评价插值校正，不能只问"支持多少点”。

要问：标定表存在哪里？支持多温区吗？插值用线性还是高阶？标定要不要外部高精度基准编码器？换旋变之后能不能在产线上自动重标？运行中能不能基于幅值和相位的健康量做慢速更新？一张只在实验室 25℃ 下有效的校正表，扛不完整个生命周期。

08 最不安的不是误差有 0.57°，是故障灯根本没亮

假设你真在热箱里碰到了那根二次谐波谱线（以下为推演场景，不对应任何真实客户）。

你会发现一件让人后背发凉的事。

故障引脚，没有动作。

从芯片的角度看，这完全合理：SIN 和 COS 都在输入范围内，幅值没有低到丢信号，跟踪环仍然锁定。

它只是在输出一个带 0.57° 二次谐波的角度。而它认为这一切都很正常。

但控制系统需要知道的，不只是"还有没有角度"。

它需要知道，这个角度值不值得继续相信。

AD2S1210 的故障寄存器能区分：输入削顶、信号丢失、输入过范围、两路幅值失配、跟踪误差超限、速度超出最大跟踪率、相位超出锁定范围、配置校验错误——而且多项阈值可编程。

（对比：AD2S1200/1205 只有单一故障位。）

这就是成熟 RDC 和"能算角度的芯片"的分界线：前者不仅输出角度，还输出角度的健康状态。

对伺服系统，我更想要一组连续的健康量，而不是一个 Fault 位：

M = S² + C² （总幅值有没有塌）

R = AS / AC （两路失配有没有持续变大）

再加上解调相位残差（线缆、绕组、前端有没有逼近补偿边界——那 4° 余量还剩多少）和跟踪误差（当前带宽跟不跟得上加速度）。

有了这组量，控制器才能分级动作：

轻微失配 → 降额运行 + 记维护码。

相位余量不足 → 限制最高转速。

跟踪误差持续扩大 → 降扭矩。

真丢信号 → 立即停机。

一个报警位只能告诉你灯亮了。一组健康量才能告诉你，这台设备还能不能继续跑。那 SR3511N 呢？

翻它公开的内部框图，右上角有一块 Diagnostic Circuits，后面接 Diagnostic Management，再往右引出两个引脚：

FATAL 和 WARN。两级。

这比 AD2S1200/1205 那个单一故障位强——它至少承认了"严重度"这件事的存在：WARN 是"注意，但还能跑"，FATAL 是"停"。这正是控制器最需要的那个分岔。

但框图只能告诉你有这两根线，告诉不了你三件事：什么条件触发 WARN，什么条件触发 FATAL？阈值可编程吗？两路幅值失配——那个会长成 0.57° 的量——到底算 WARN，还是根本不在检测范围内？

（AD2S1210 能把削顶 / 丢信号 / 过范围 / 幅值失配 / 跟踪超限 / 超速 / 相位超范围 / 配置错误分成八类，多项阈值还可编程。两根引脚和八类可编程故障之间，中间还隔着不少东西。）

这些答案，只有完整手册能给。

09 回到那三个数字

绕了一圈，回到那天晚上让我坐直的三个数字。

±44°——ADI 的相位预算。

40°——ADI 自己的参考设计就花掉的。

“超过 90° 也能修”——峰岹的宣称。

峰岹瞄准的是真痛点，这一点值得敬意。

RDC 这条线上，国产芯片终于不在"读角度"这件事上卷参数，而是伸手去接旋变系统里最脏的那几项动态误差：

自动带宽，接的是加减速时的动态滞后。

实时相位校正，接的是绕组、线缆、滤波器和温度共同造成的载波相移。

插值校正，接的是本体和装配形成的周期性角度误差。

这三条，正好是 RDC 最难的三件事。方向完全正确。但方向正确，只说明问题找对了，不等于问题解决了。

而我最想问的那一条，恰恰藏在它最漂亮的那个数字背后：

共模相位漂移不太伤角度——比率式解算能抵消掉大部分。真正长成 0.57° 二次谐波、真正让关节在低速爬行时点头的，是两路的差分相位。所以：那个"超过 90°"，修的是共模，还是差分？如果只修共模，这个数字很好看，但打不到病灶上。

而 ADI 的围墙，从来不在参数表那一行上

CN0276 把激励驱动、接收滤波、相位范围、绕组阻抗、功耗和热全摊开讲。

八类可编程故障阈值。

一个能自合成同相参考的解调器。

这些东西，没有一样能写进"分辨率 16 位"那一栏。它卖的不是 atan2。它卖的是"客户问一圈问题的时候，它每一个都有现成答案"。国产 RDC 要翻的，是这堵墙，不是那一行参数。

顺便说一句：把 RDC 的信号链从中间劈开，只有前半段是新活。

解调之后那一段——拿到干净的 sin/cos，跑跟踪环，wrap 成归一化角度，处理零点、方向、多极对、接口——任何一家做过磁编 SoC 的公司都有现成的。

按归一化角度的框架看更清楚：解调之后，旋变的角度和磁编的角度在数据层面完全同构，都是"当前完整周期 = 1.0"的定点角度，都用同一个 wrap 做圆周运算，多极对都满足同一个 pN = wrap(N·x + offset)。

传感器物理天差地别，解调之后的代码可以是同一份。

峰岹做电机控制起家，这一段它有。

难的全在前半段：激励要推动一个 70 + j100 Ω 的感性负载（ADI 都得外挂功放）；接收是两路淹在载波里的 AM 波；相敏检波要把包络剥出来；本地参考的相位要严丝合缝地跟住——而且要分得清共模和差分。这是模拟功率 + 解调的活，不是数字算法的活。磁编做得再好，这一段也是从零开始。

同理，磁编和旋变的误差账其实是同一本：一次谐波查偏置、二次谐波查幅值失配和正交、整圈 DC 查共模相位——两边一字不差。差别只在误差从哪个门进来：磁编从磁路和封装应力进来，旋变从绕组、线缆和温度相移进来。

所以做磁编自校准攒下的那套东西（在线迭代修调表、把每颗芯片的误差收进同一个窄分布），在 RDC 上不是没有用武之地——只是要修的对象，从磁路变成了模拟前端和相位。

10 拿到 SR3511N 完整手册，我会先做这九项台架

1. 注入幅值失配：在 SIN/COS 端分别灌 1%、2%、5%，看二次谐波是不是按 0.29°/1% 冒出来；再看插值校正之后的残差。对得上，说明你和这颗芯片在对同一本账。

2. 注入正交误差：0.5°、1°、2°，分离整圈偏置和二次谐波两项。

3. 分别给两路加不同的载波相移

——这是最关键的一项：看"实时相位校正"修的是共模，还是也能修差分。

4. 25℃ / 85℃ / 低温重复

上面三项：校正参数要不要分温区？

5. 按 10/12/14/16 位分别测

带宽、速度噪声、阶跃响应、最大跟踪速度。不要把不同分辨率档的参数混着看。

6. 连续急加速、急减速、正反转：自动带宽切换时角度连不连续？速度有没有尖峰？会不会在两档之间抖？

7. 带 PWM 验收：在功率桥真正开关的状态下测输入共模、削顶和误报警。电机不带 PWM 时的验收数据不算数。

8. 改线缆长度、屏蔽接法、接收滤波器，量 EXC→SIN 与 EXC→COS 的相位余量。记住 ADI 的参考板已经用掉 40/44°。

9. 人为造故障：断线、局部短路、幅值下降、两路失配、丢锁——看故障寄存器给出的信息，够不够控制器做降额决策。

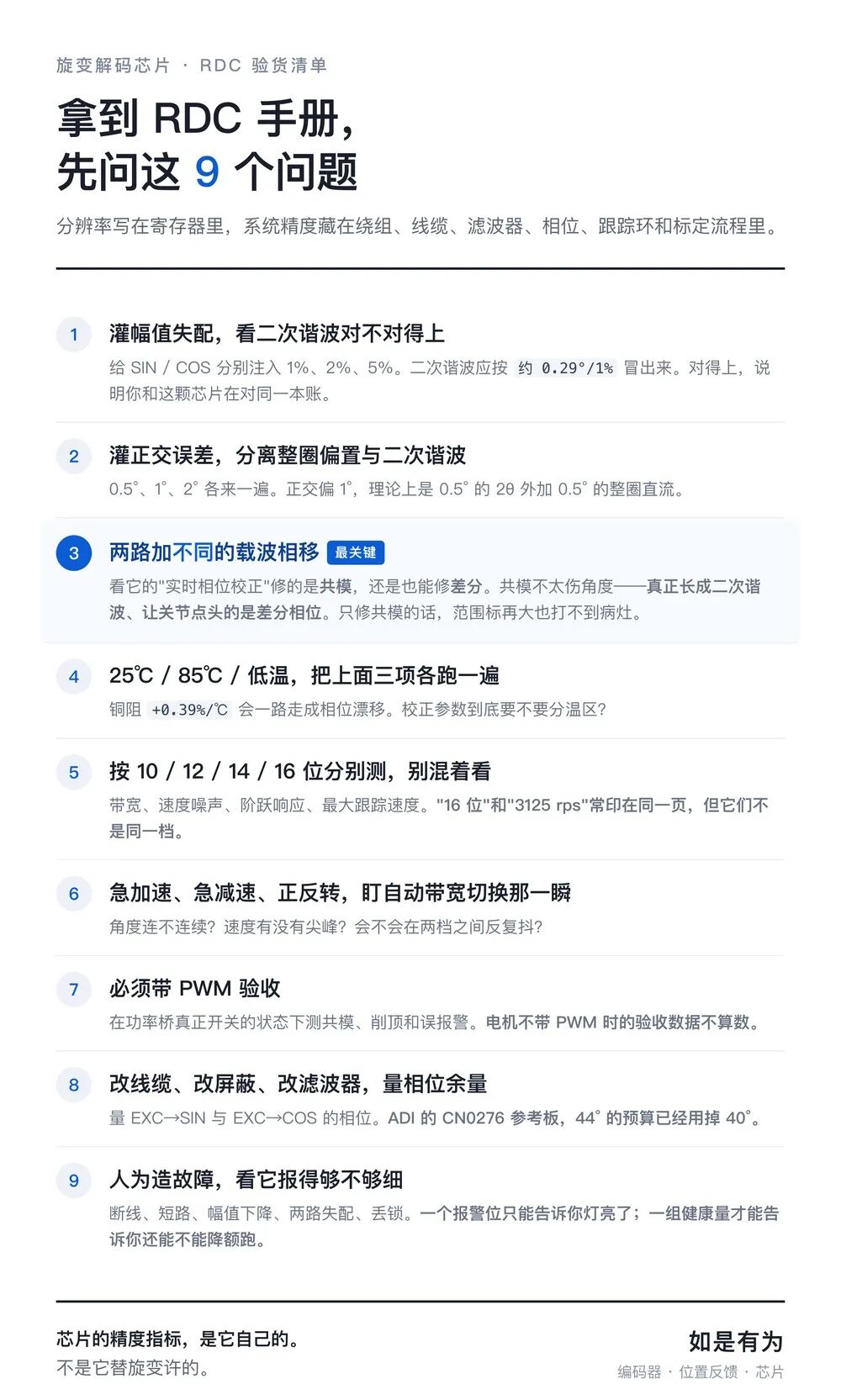

这张清单我做成了一张图，方便你存下来、或者直接甩到群里：

存下来，拿到手册时照着问

那天晚上，屏幕上最刺眼的不是 ±2.5 arc-min，也不是 3125 rps。

是那根由 2% 幅值失配长出来的 0.57° 二次谐波。

它提醒我一件事：

RDC 的分辨率写在寄存器里。系统精度藏在绕组、线缆、滤波器、相位、跟踪环和标定流程里。

一颗国产 RDC 真正完成对标，不是它也能输出 16 位角度。

而是当客户在热箱、高速、长线缆和强 PWM 干扰下一起出问题的时候，它能把那笔混乱的误差账，一项一项讲清楚。能接住这笔账，才算真正接手了旋变。资料来源

• 峰岹 SR3511N：官网产品发布页（2026-06-01）。10–16 位、内置正弦激励、QFN32、最高跟踪 3125 rps；宣称自动带宽调整、实时相位校正（“可纠正任意大小的相位延迟，即使超过 90°"）、插值误差修正。

• ADI AD2S1210：数据手册。±2.5 arc-min；激励 2–20 kHz 可编程；相位范围 ±44°；跟踪速率 3125 / 1250 / 625 / 156.25 rps（10/12/14/16 位）；LOS / DOS / LOT 等八类故障，阈值可编程。

• ADI AD2S1200 / AD2S1205：12 位，±11 arc-min，单一故障位。

• ADI CN0276

参考设计：旋变 Tamagawa TS2620N21E11，10 kHz 下 70 + j100 Ω；激励侧需外挂功放 AD8397；接收滤波器相移 −18.6°；EXC→SIN 总相移约 40°，上限 44°。

• SR3511N

完整手册尚未公开——精度、激励频率范围、各分辨率下的带宽、温漂、故障阈值都还没有公开数据。本文谈的是"它将要回答什么”，不是"它做得怎么样"。

• 文中所有误差算例（0.57°、0.33°、1.15%、4%、31%、1 A d 轴串扰）都是按公开公式的推演，不是实测。 第八节"故障灯没亮"是推演场景，不对应任何真实客户。

• 配图引自峰岹官网公开资料，版权归峰岹科技所有，此处作技术评述性引用。

对框图的解读（外置 PA、Acc 用途、MTP 存表、FATAL/WARN）是我按图推断，不代表厂商说法。

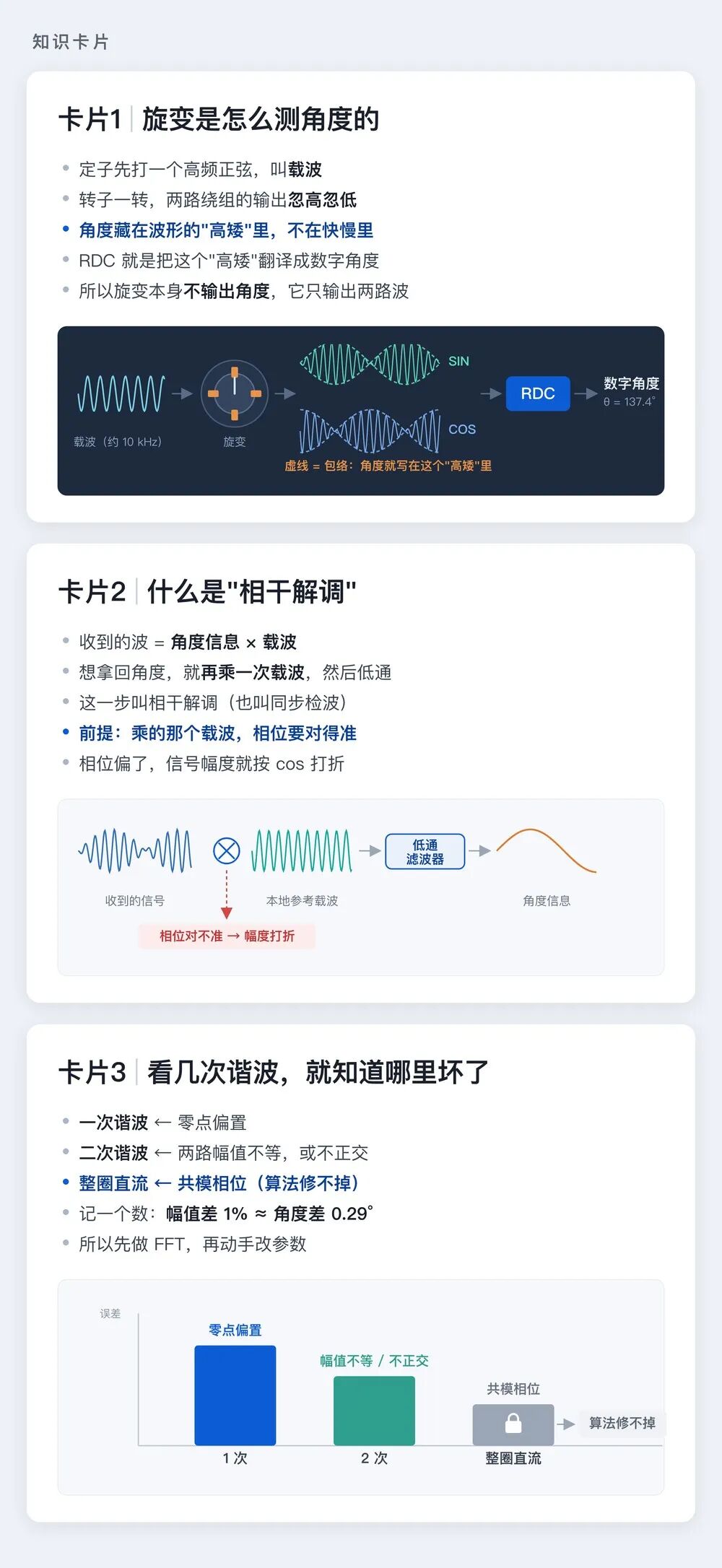

知识卡片

◆ ◆ ◆
