AS5047P做国产替代，为什么昆泰芯先让客户重做一遍磁路! 不是换一颗芯片，而是重算整套磁路、气隙、偏心与校准

机器人关节编码器国产替代

不是换一颗芯片，而是重算整套磁路、气隙、偏心与校准。

最近，昆泰芯接到一家机器人关节客户的国产替代项目。整机四十多个关节，原方案采用 ams OSRAM AS5047P。客户的要求很直接：封装尽量兼容，SPI、ABZ、UVW 少改，磁铁和结构最好一动不动。

昆泰芯工程师看完结构后却说：芯片可以先换，但磁铁不能默认不换。

在很多人印象里，轴端磁编码器就是“上面转磁铁，下面放芯片”。AS5047P 能输出 0°～360°，昆泰芯 KTM5910 也能输出绝对角、ABZ、UVW 和 PWM，为什么不能直接替换？

问题就在这里：两颗芯片最后都输出角度，但底层未必在看同一种磁场。

同一颗磁铁，Hall 与 TMR 可能依赖完全不同的有效信号模型

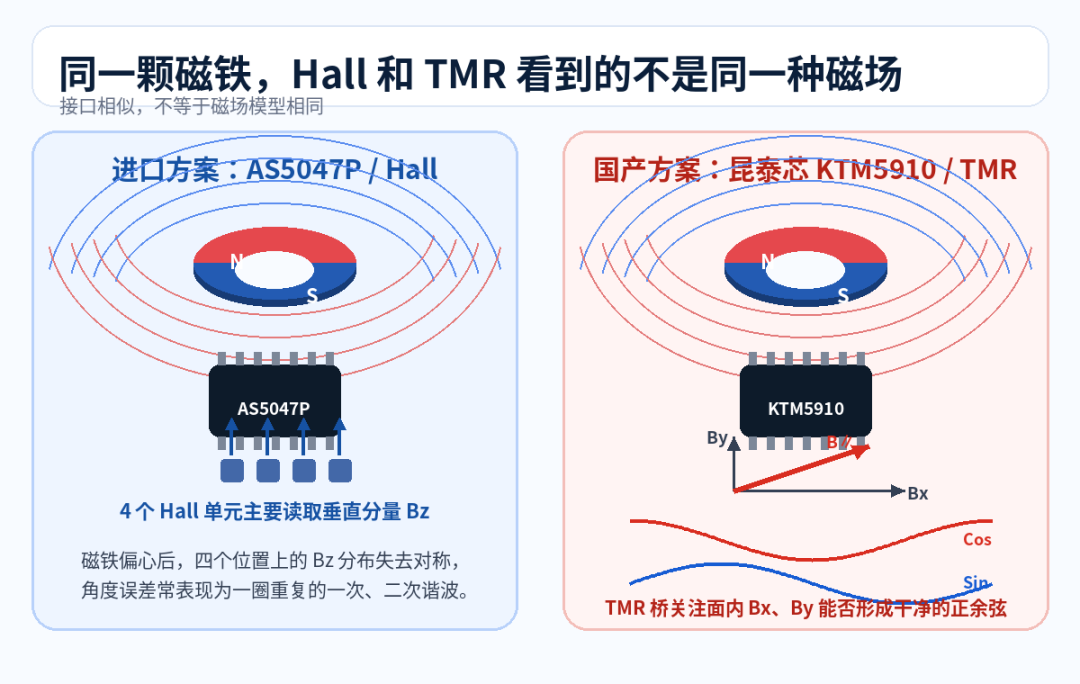

AS5047P 使用 4 个集成 Hall 单元。官方数据手册明确写到，侧向 Hall 单元把垂直于芯片表面的磁场分量转换成电压，经过模拟前端、ADC 和 CORDIC 后计算角度；它还通过结构设计抑制均匀外部杂散磁场。换句话说，它不是直接“读机械角”，而是根据四个位置上的磁场分布反推出角度。

磁铁居中、轴线垂直、气隙稳定时，这套关系很好用。但磁铁只要径向偏了 0.3 mm，四个 Hall 点上的磁场对称性就会被打破：一边变强，一边变弱。误差不会只是随机抖动，而会变成每转一圈重复一次或两次的周期波形。原方案能跑稳，说明磁铁尺寸、气隙、偏心和 Hall 阵列已经形成了一套收敛的磁路。

昆泰芯 KTM5910 属于 KTM59 系列 TMR 编码器。官方资料显示，它内部用双 16-bit、2 MSPS SAR ADC 采集差分正弦和余弦，再由高速数字电路计算 24-bit 绝对角度。这里真正决定精度的，不只是磁场“够不够强”，而是两路正余弦是否幅值一致、中心是否偏移、相位是否接近 90°，以及磁铁偏心后磁场方向还能不能跟随机械角。

所以，“都是径向充磁磁铁”远远不够。磁铁供应商写的直径、厚度和表磁，只描述了磁铁本身的一部分。编码器真正关心的是芯片安装位置上的 Bx、By、Bz，以及这些分量随气隙、偏心、倾斜怎么变化。原来适合 AS5047P 的磁铁，不一定能让 KTM5910 得到最理想的正余弦。

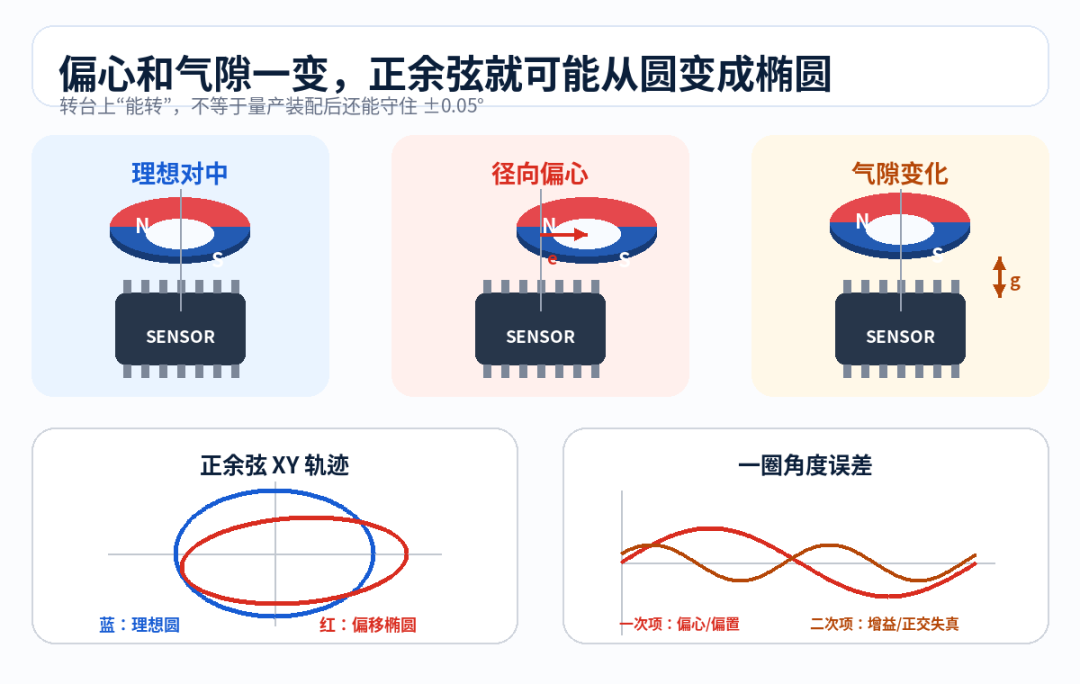

第一版替换经常很有欺骗性：SPI 能读，角度能从 0° 连续走到 360°，ABZ 也有脉冲，电机甚至能启动。可一上高精度转台，误差曲线就变了。气隙太小时，信号幅值可能过大；气隙拉开后，偏心敏感度又可能上升。把正弦和余弦画成 XY 轨迹，理想情况应该是一个居中的圆，真实结果却可能是一只偏移、倾斜的椭圆。此时 atan2 算法没有错，错的是送进 atan2 的两路信号已经不再正交。

昆泰芯先看哪四件事

第一看磁铁

直径、厚度、材料、充磁均匀性和磁极边界都会改变工作点上的三维磁场。表磁相同，不代表芯片位置上的有效信号相同。

第二看气隙

图纸上写 1.5 mm 只是典型值，量产还要叠加 PCB 高度、磁铁粘接、轴承窜动和端盖尺寸链。只在一个理想气隙下做到 ±0.05°，没有量产意义。

第三看偏心

轴、轴承、磁铁座、PCB 和芯片贴装误差会叠加。验证时必须主动加入 0.1 mm、0.3 mm、0.5 mm 偏移，看误差是否仍能通过校准收敛。

第四看校准

Hall 换成 TMR 后，误差结构会变。原来的零位表、增益补偿和温度参数不能直接照搬。一次谐波、二次谐波、高次谐波分别对应什么物理问题，必须重新拆。

真正危险的不是单价，而是“能直接换”

因此，国产替代最危险的一句话不是“这颗芯片贵”，而是“封装和接口一样，应该能直接换”。SPI 一样，只代表通信能接上；ABZ、UVW 一样，只代表功能相似；真正决定模组会不会返工的，是新芯片能否在原来的磁铁、气隙、偏心、温度和电机干扰下，把同一套机械运动重新还原成准确角度。

昆泰芯做进口编码器替代时，第一步通常不是先比较位数和单价，而是先把磁铁、结构和芯片放回同一个磁场模型里。

因为国产替代真正要替掉的，从来不只是一颗进口芯片，而是一整套已经围绕它建立起来的磁路、装配公差和误差预算。

资料依据

ams OSRAM《AS5047P Datasheet》；昆泰芯 KTM59 系列高速高分辨率 TMR 磁编码器官方产品资料。文中项目情节为典型国产替代场景化表达，具体替换结论应以客户磁路、结构和实测数据为准。

正在做进口编码器国产替代？

把磁铁尺寸、气隙窗口、偏心公差、目标精度和现有误差曲线发给昆泰芯，先判断问题出在芯片、磁路、结构，还是校准。
