磁编码器离轴校准

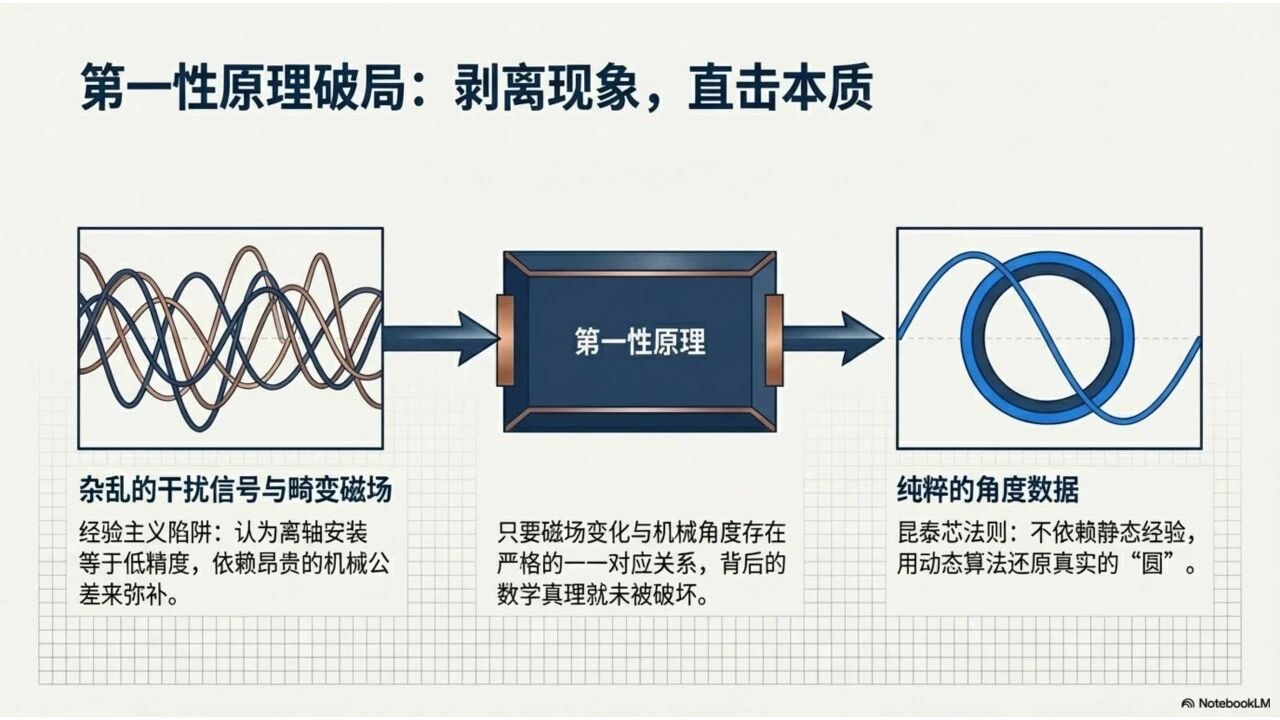

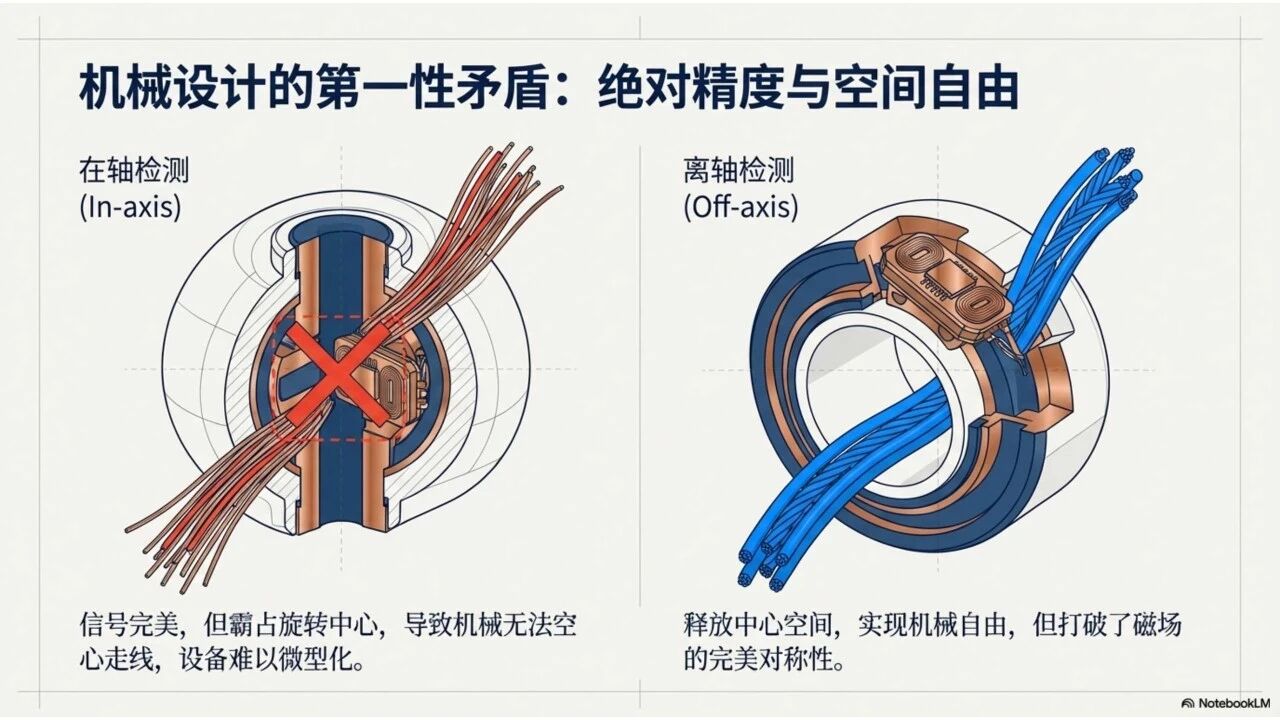

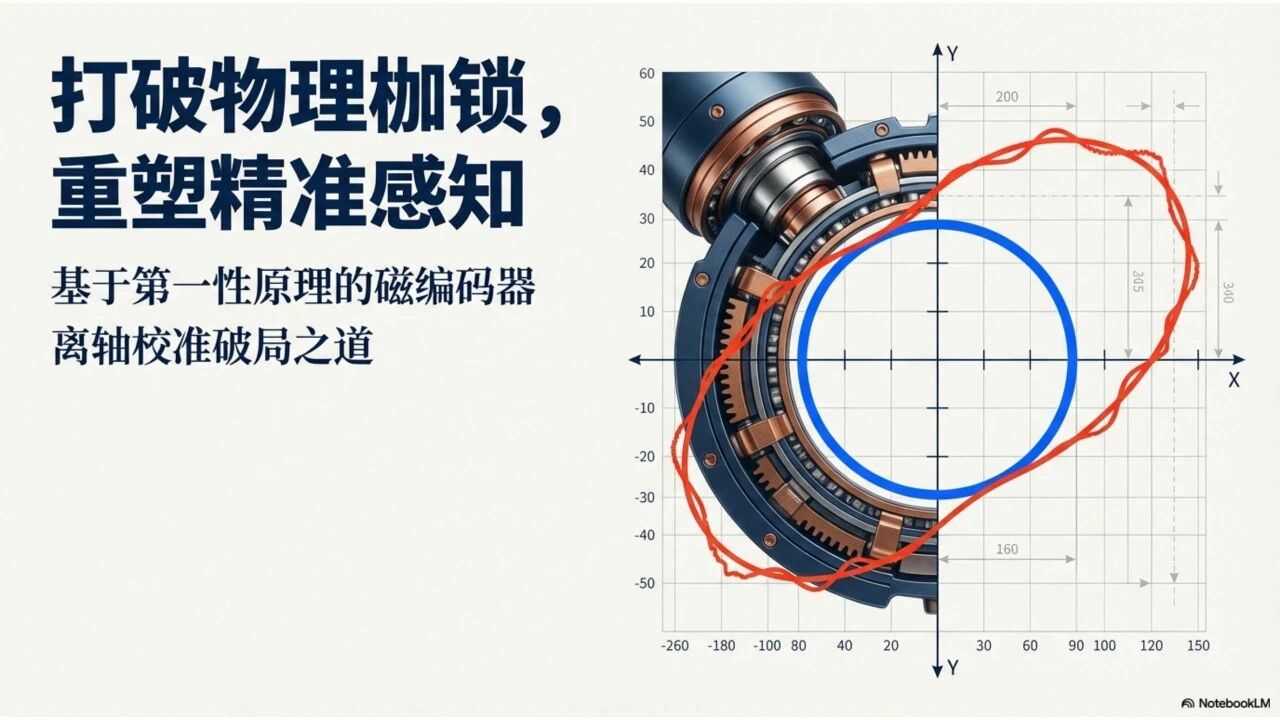

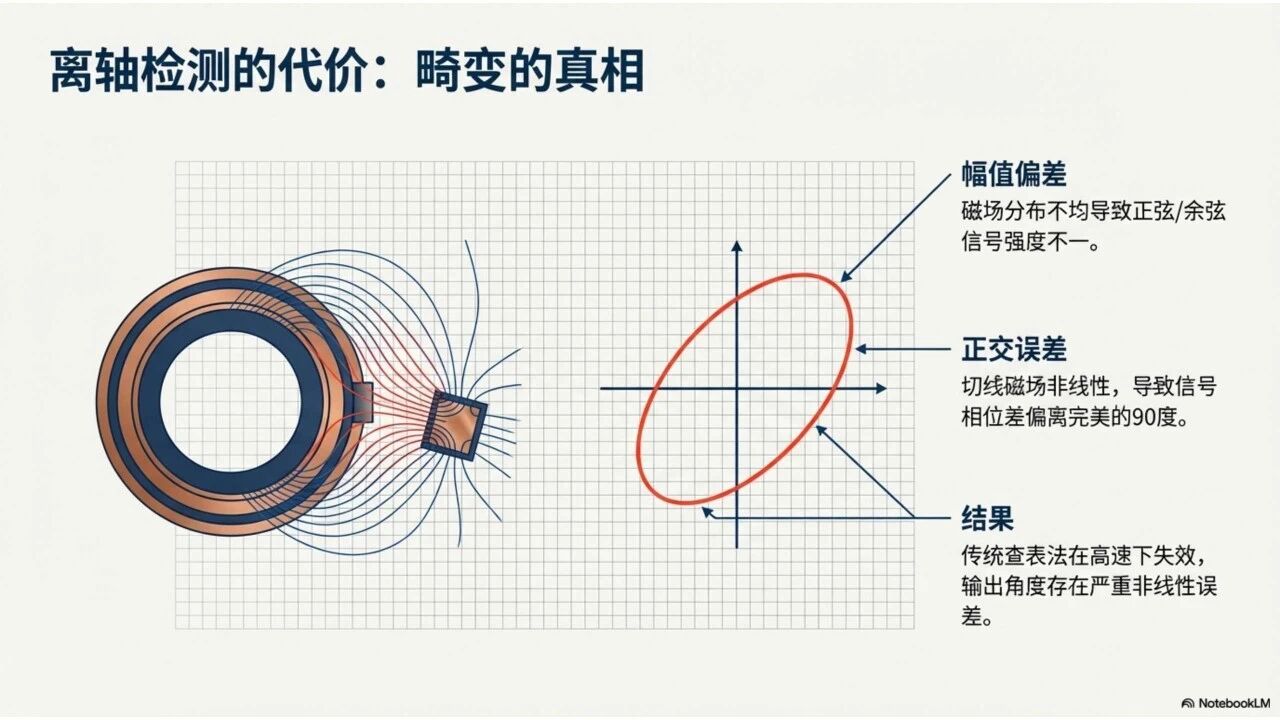

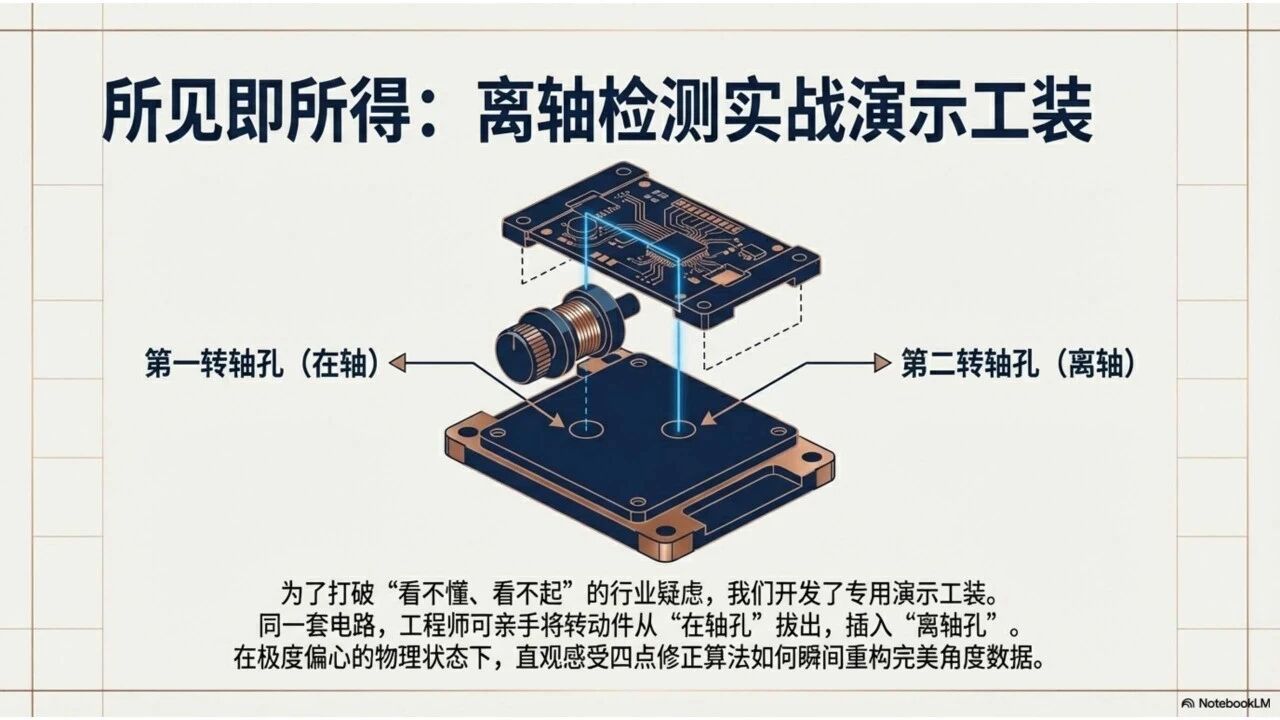

磁编码器采用离轴侧面安装时，传感器位于磁体边缘弱场区，切向磁场显著弱于径向磁场，磁场分布不均与场梯度效应会造成信号振幅不均、波形非正弦畸变，理想圆形利萨如图形变形成严重椭圆，进而引发角度解算非线性周期误差，因此必须通过校准补偿保障测量精度。

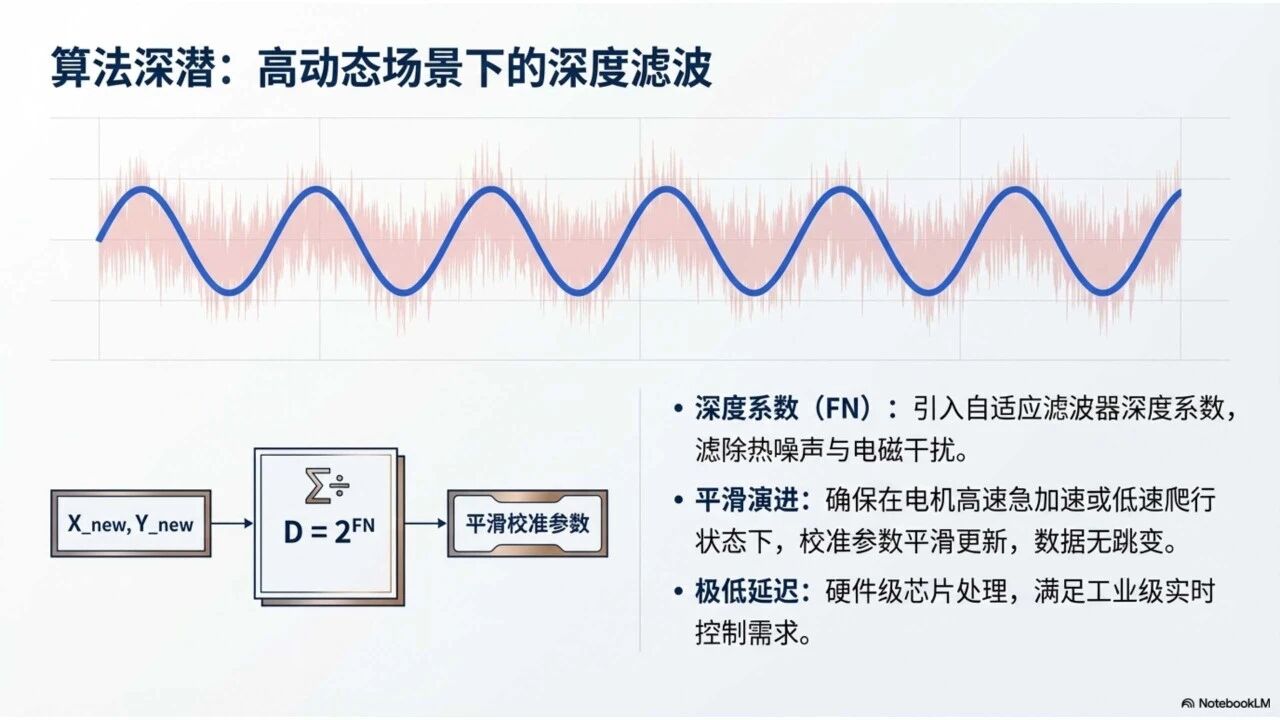

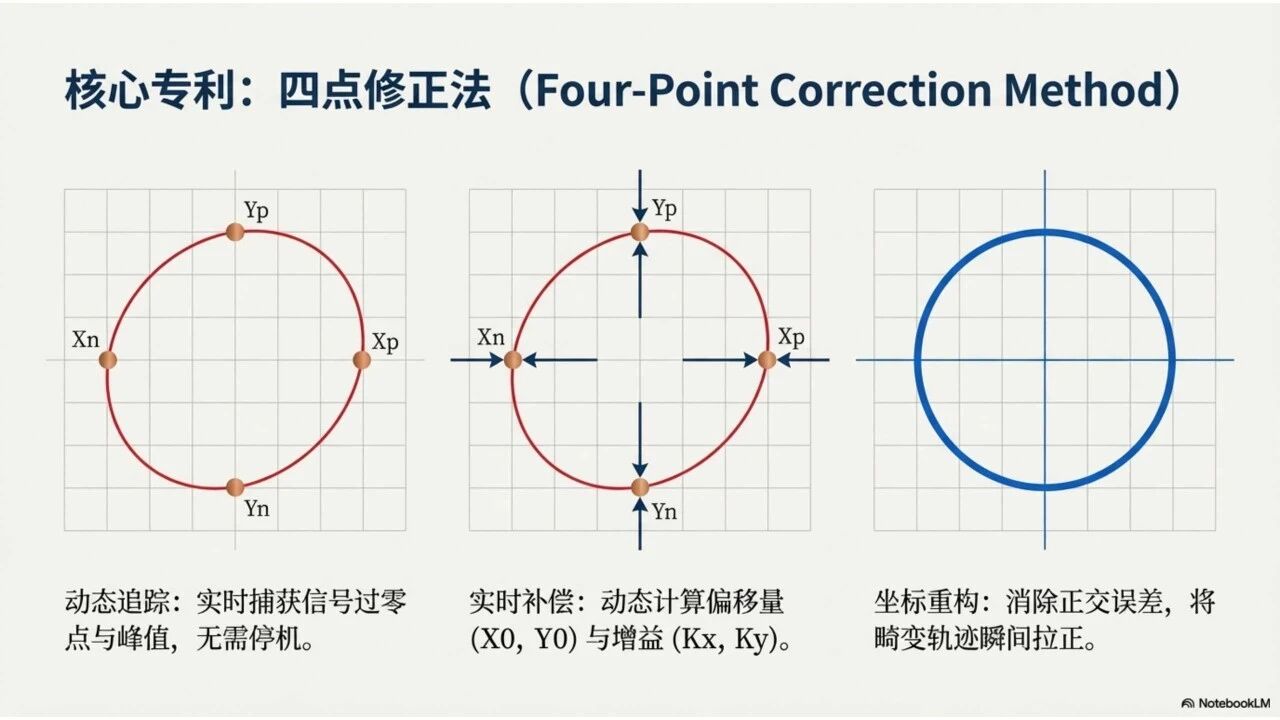

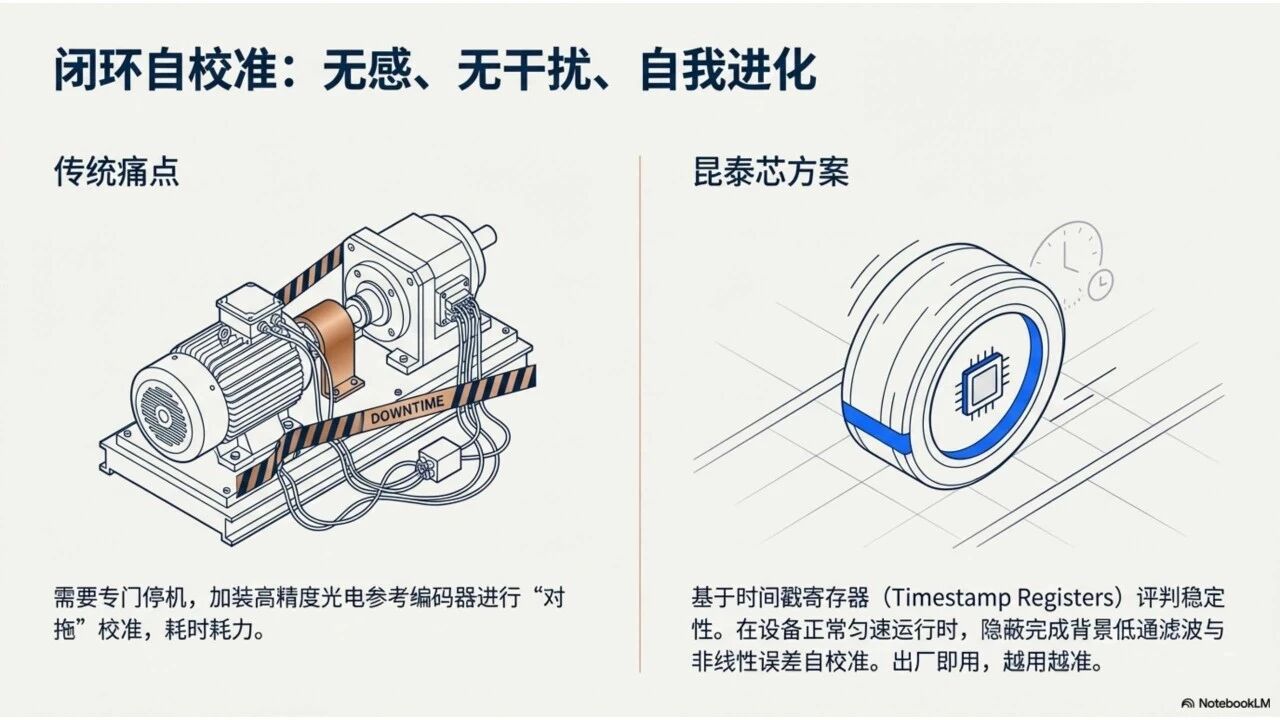

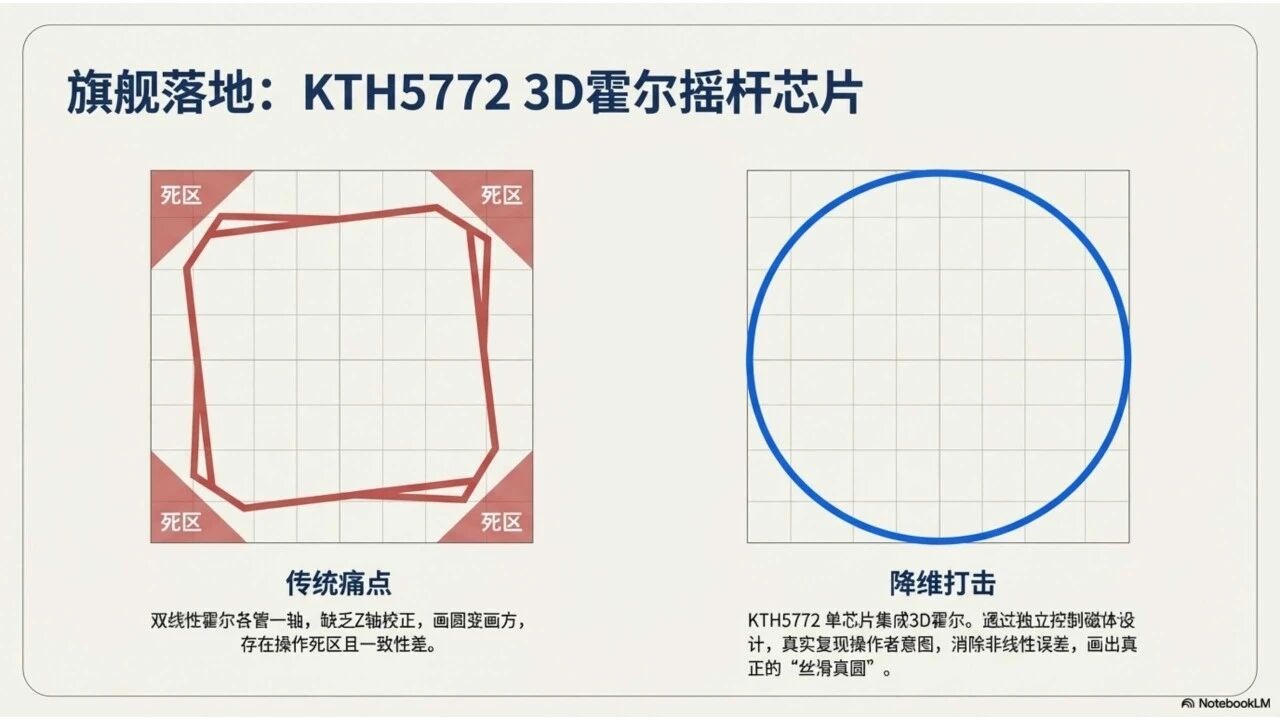

离轴校准采用硬件修调与软件算法协同实现。信号幅值补偿依托 “磁场比” 概念，即径向与切向磁场比值，通过芯片底层寄存器独立调节各轴向灵敏度与增益，在硬件前端将畸变的椭圆形信号修正为标准正圆。非线性误差拟合则借助芯片高速数字处理能力，通过一键自校准算法实时采集电机运行误差，映射至内置多点误差查找表实现逐点反向补偿。

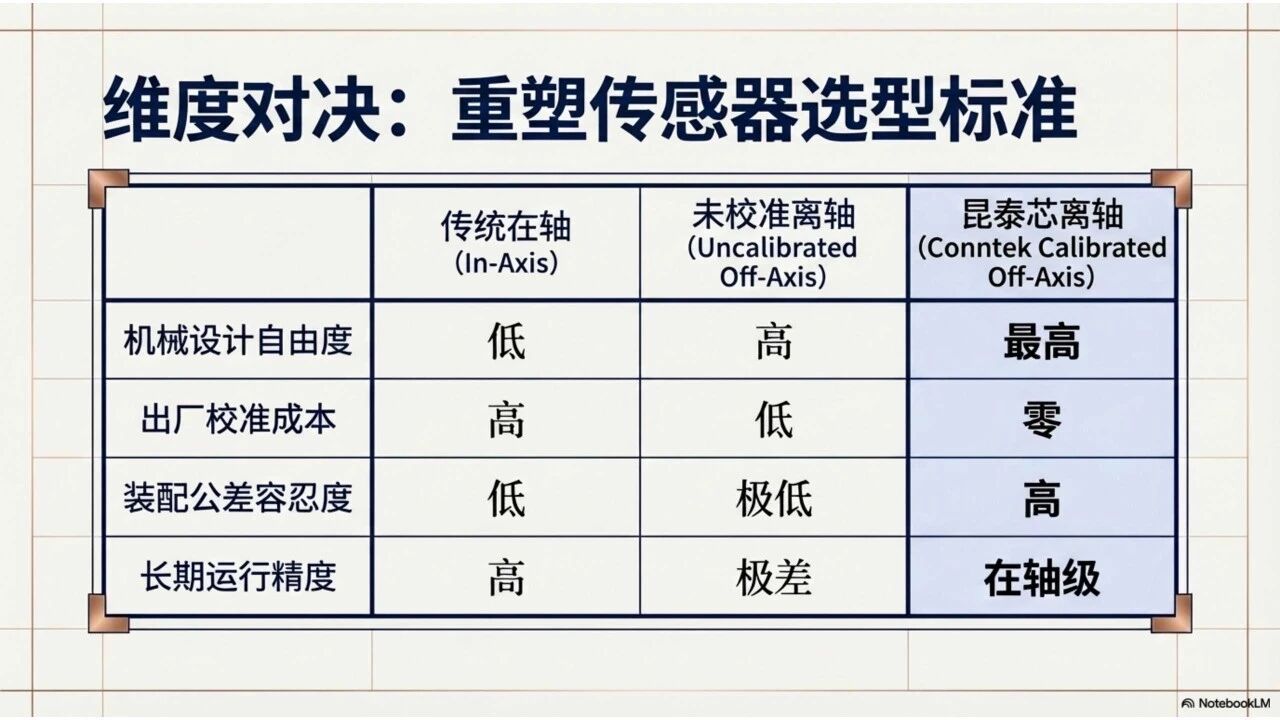

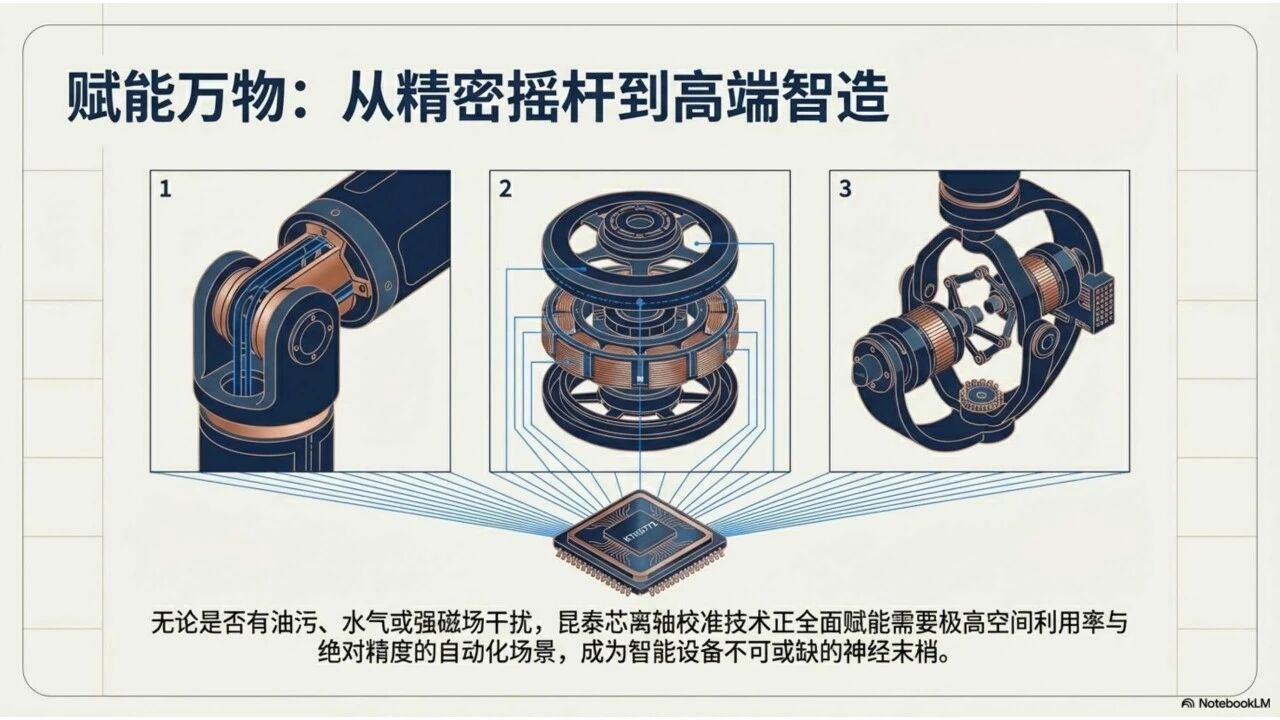

凭借芯片高精度模数转换、自适应增益调节与查表补偿算法，离轴校准具备充分可行性，可有效消除装配偏心、气隙变化等机械公差带来的误差，显著降低组装工艺要求，实现高精度绝对位置输出。

昆泰芯多款产品均搭载成熟的离轴校准技术。KTH78 系列如 KTH7801，内置磁场比参数调节功能，可通过寄存器独立修正各轴向检测增益，从信号采集层面校正离轴磁场不均。KTM5800、KTM5900 系列集成高端非线性误差检测与修正模块，支持一键自校准及 256 点误差查找表，电机匀速运行时自动拟合 256 个参考点偏差并存储于 MTP 存储器，离轴校准后积分非线性误差低至≤±0.025°，在离轴应用场景中实现超高精度角度测量。
