编码器把误差补没了，轴承坏了谁来报警？

精度之外，别丢掉机械变化的证据。

堡盟的 EB260 产品介绍里，有两个值得放在一起看的功能。

一个叫 LowHarmonics：通过自动校准，降低安装、温度和机械因素带来的信号误差。

另一个叫 Airgap Monitor：监测读头与磁转子之间的气隙，把机械状态的变化报告给上位系统。[1]

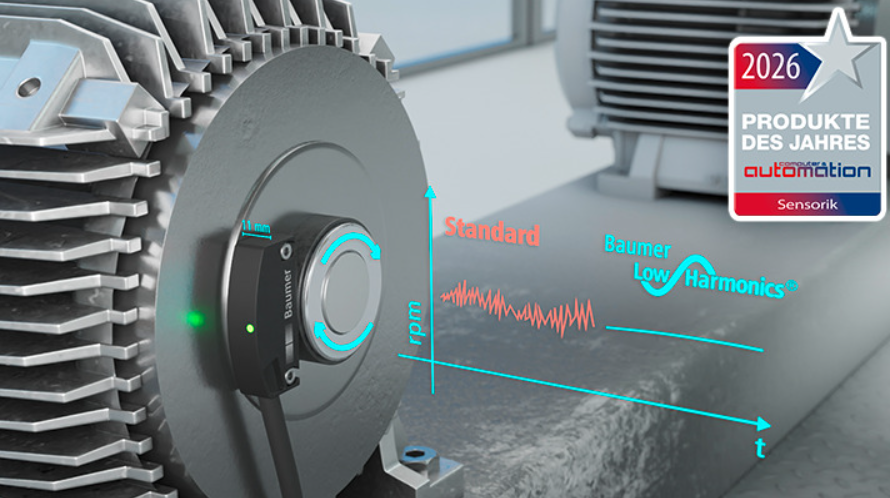

新闻配图 · BAUMER · 2026.04.14

EB260 原厂新闻配图。堡盟在该新闻中同时介绍 LowHarmonics 自动校准与 Airgap Monitor。该产品获读者评选传感器类别第二名。 图源：Baumer 新闻稿。

一边努力让机械变化不影响位置反馈，一边专门把机械变化找出来。

乍看之下，这两个功能像在互相拆台。其实，它们各自在回答一个问题：

轴转到了哪里？支撑这根轴的机械，还和原来一样吗？

把角度测准，只完成了前一个任务。保留机械变化的观察入口，才有机会回答后一个。编码器可以继续给出正确的位置，而机器内部的某些关系，已经悄悄变了。

最值得警惕的状态，不一定是读数突然跳了，而是：读数一直很好，可是为了让它继续这么好，系统付出的补偿越来越大。

先从一个可以算清楚的例子说起。

阅读提示｜以下数值工况用于解释机制，不是相关厂商的故障实测，也不是推荐报警阈值。

01

轴心移动了 20 μm，两个读头却给出了更漂亮的角度

先看一种具体结构：一个光栅环，两颗相对安装的读头。

这种结构有实际产品支持。Renishaw 的 DSi 双读头接口，可以组合两颗读头的输出，消除偏心等奇次误差，并补偿轴心游移对角度测量的影响。[2]

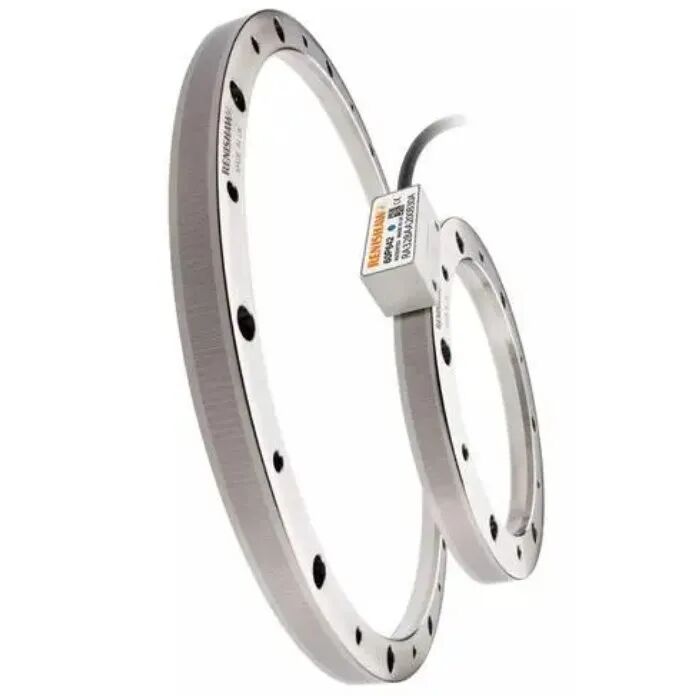

历史新闻配图 · RENISHAW · 2007.04

RESM 圆光栅与两颗 SiGNUM SR 读头。来自 DSi 双读头接口发布资料；下文的 20 μm 算例不属于这张产品照片的测试数据。 图源：Renishaw DSi 发布资料。

它为什么有效？

先把两颗读头换算到相同的机械角度坐标，并假设同步采样。对于某一方向的小幅轴心平移，一阶近似下，两颗相对读头的角度误差符号相反：

取平均：

误差消掉了。非常漂亮。

现在放入一个具体尺寸：光栅环半径 50 mm，轴心移动在读头切向上的投影为 20 μm。忽略高阶项，单读头受到的角度扰动约为：

假设真实角度是 100°，两颗读头分别报告：

读头一

100.0229°

相对真实角度：+0.0229°

读头二

99.9771°

相对真实角度：−0.0229°

平均后的角度

100.0000°

平均值恢复正确，20 μm 的机械位移仍然存在。

原理算例 · 同步采样、统一机械角度坐标、一阶近似

控制器得到的角度没有错。但轴心移动的那 20 μm，并没有随着平均运算消失。

把这个结构放进一台晶圆检测转台，就更容易理解：转台的朝向可以测得很准，承载晶圆的轴心却发生了横向移动。晶圆上某个检测点的实际空间位置，仍可能受到影响。Renishaw 的技术说明也明确区分了“角度测量”与“对旋转物体上某点进行定位”：前者消除了轴心游移的读数影响，不代表后者的定位问题已经解决。[3]

编码器把角度算对了，并没有把机械推回原位。

有意思的地方在下一步。

刚才把两颗读头相加了。再把它们相减呢？

平均值里消失的信息，出现在差值里。

在同一几何方向、同一工况下，假设轴心位移投影从 5 μm 增加到 20 μm，半差值就会从约 0.00573° 增加到 0.0229°。平均角度可以几乎不变，差值却扩大了四倍。

于是，同一组测量数据可以有两种用途：平均值送给位置控制，差值留下来观察几何变化。

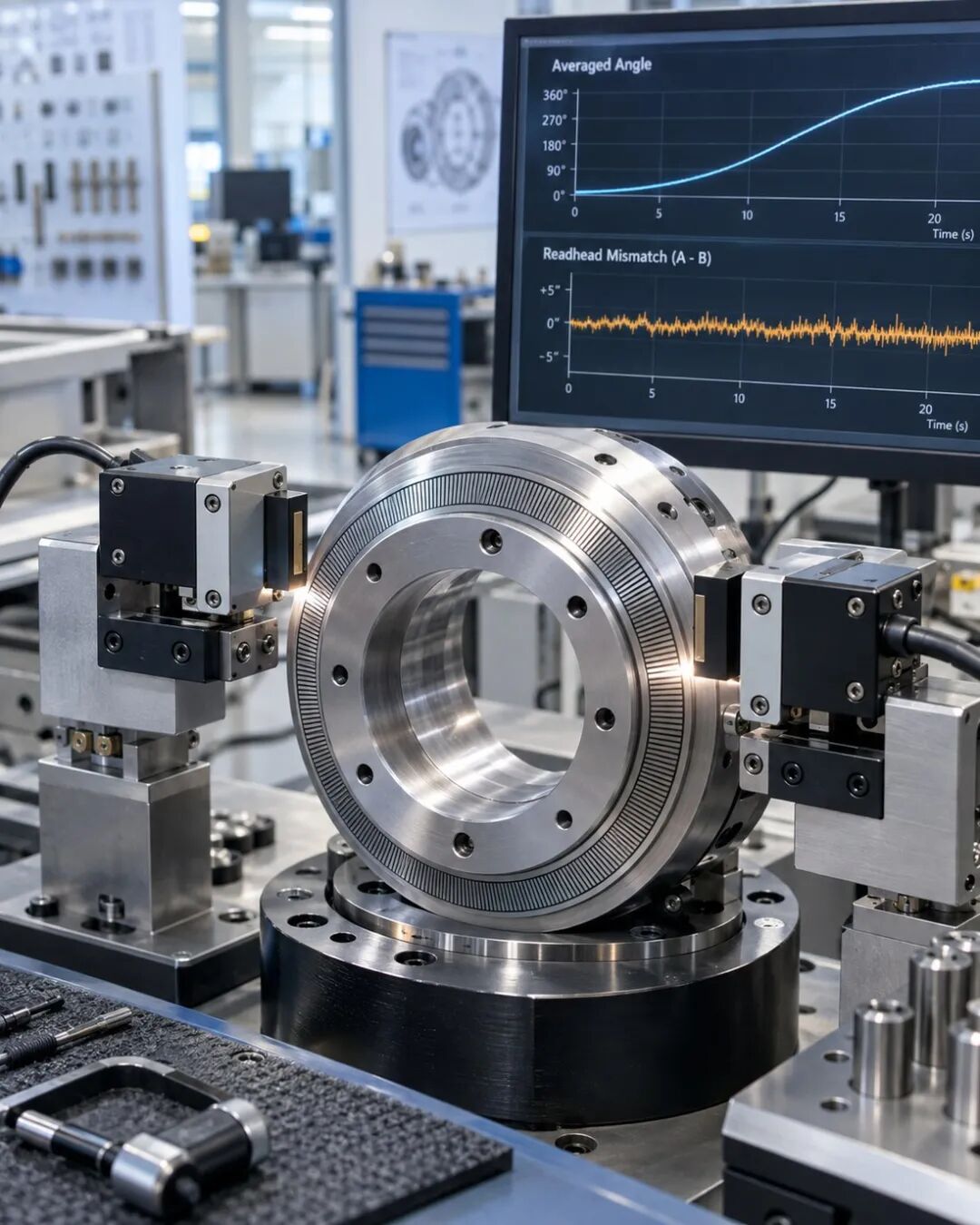

主题照片 · AI 生成

平均值看角度，差异量留作诊断线索。图为主题示意，不是 Renishaw 产品实拍；读头安装、信号定义与适用边界以正文和原厂资料为准。

当然，这个差值还可能混有刻线误差、读头安装偏差和采样不同步等因素；它也只对应一定几何条件下的位移投影，不能直接当成完整的二维轴心轨迹，更不能直接翻译为“轴承损坏”。

但它至少说明了一件事：

两颗读头越来越不一致，有时恰恰是平均后的高精度输出没有告诉你的事情。

02

气隙一直在规格内，为什么还值得报警？

回到磁环编码器。

EB260.IR-5N 的一类 IO-Link 型号，公开给出的径向工作气隙范围是 0.1～3.0 mm。这是传感器允许工作的机械窗口。[4]

假设一套装置刚装好时，气隙随着旋转近似正弦起伏。运行一段时间后，在相同温度、转速和载荷下，再测一次：

初始状态 · 最小 / 最大气隙

0.90 / 1.10 mm

中心值 1.00 mm；圈内峰峰值 0.20 mm。

后续状态 · 最小 / 最大气隙

0.70 / 1.30 mm

中心值仍是 1.00 mm；圈内峰峰值增至 0.60 mm。

两种状态都在工作范围内，圈内起伏却增大到三倍。

只查“有没有超量程”，两次都通过。只看一个经过平均的气隙值，也可能看不出区别。

但一圈内的峰峰变化量，已经从 0.20 mm 增大到 0.60 mm。

它们表达的是完全不同的机械状态。

这正是 EB260 功能手册里一个很具体的设计细节：工作距离不仅有当前值，还提供圈内最小值和最大值，分别对应 IO-Link 对象 220.1、220.6、220.7。[5]

这些字段不是为了把参数表填满。

对于上面的设定工况，位置控制可能还没有表现出明显异常，但气隙的周期起伏已经值得排查。检查对象可以包括磁环安装、读头支架、轴系支撑和载荷作用下的变形，而不是直接下结论换轴承。

这里有一道很容易混淆的边界：

“传感器还能工作”，不是“这套机械没有变化”。

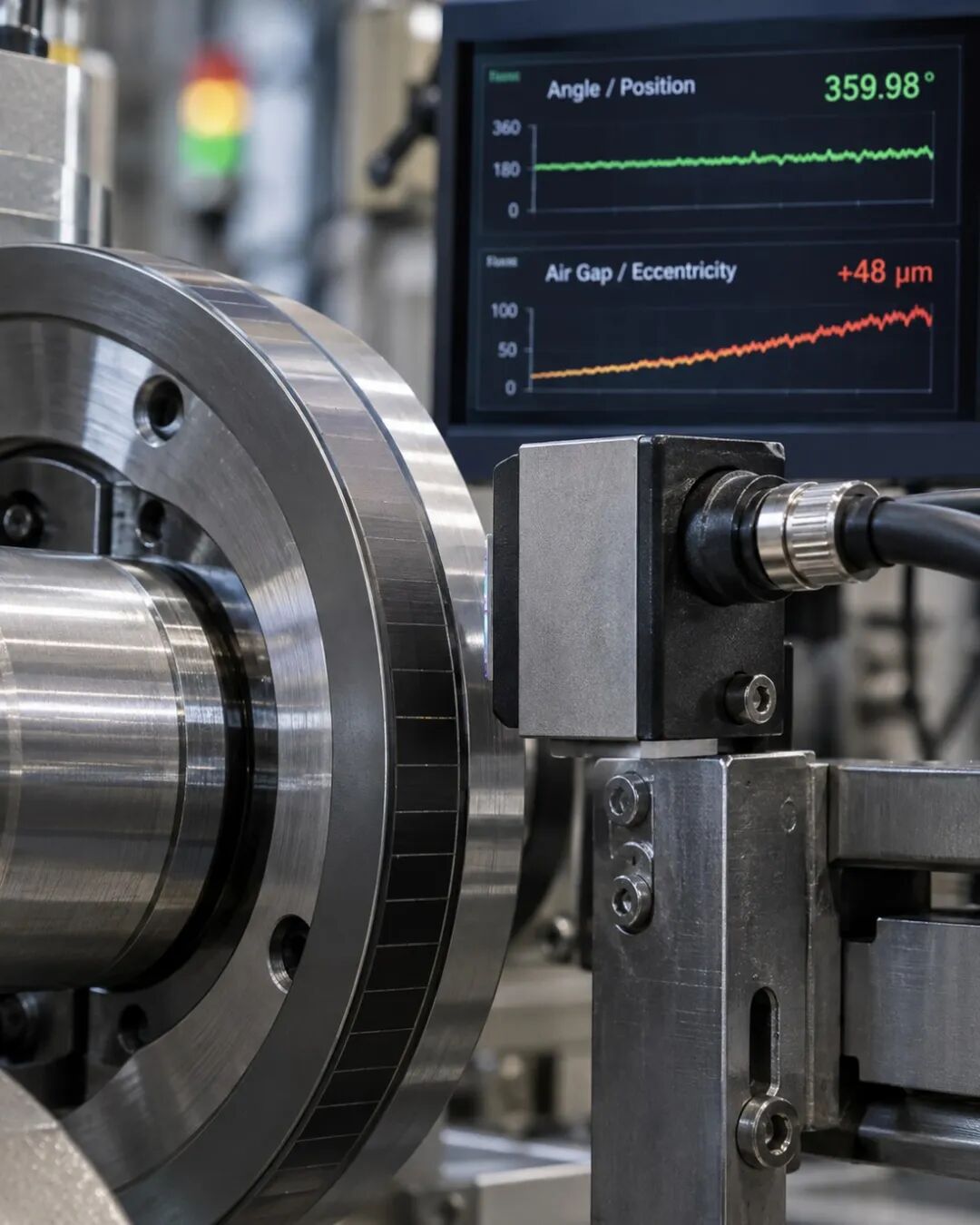

主题照片 · AI 生成

位置反馈与气隙趋势，可以讲述不同的变化。图为主题示意，不是 EB260 产品实拍；屏幕中的数值不是本文算例，也不是报警阈值。

再考虑另一种情况：气隙从 0.90～1.10 mm，变成 1.10～1.30 mm。

峰峰值仍是 0.20 mm，只是整体平移了。

它和前一种“中心值不变、起伏扩大”的情况，显然不该采用完全相同的排查路线。前者首先要弄清整体相对位置为何变化；后者则要关注随转角变化的那一部分为什么变大。

一个最大值、一个最小值，已经比“正常／异常”两个字多保留了一层结构。

不过，手册还写了一条不能省略的限制：EB260 的工作距离测量需要在旋转中经过数圈，并且受到温度变化和外部干扰磁场影响。[5]

因此，不能停车后掰一下轴，就默认这个字段会像独立位移探头一样立即给出新值。对于只在小角度内往返的机器人关节，也必须先确认这种运动是否满足诊断量的更新条件。

“Current”这个字段名，并不自动等于“瞬时位移”。

03

波形还是那么圆，可能只是增益变大了

双读头平均只是一个例子。很多信息甚至不用等到校准，在角度解算时就已经被舍弃了。

考虑理想的两路正余弦信号：

角度由下面的关系给出：

只要两路共同缩放、没有饱和，理想情况下，幅度 A 不影响角度结果。

举个最直观的数字：某个位置上，去掉失调后的两路读数都是 1000。后来，两路一起降到 600。

前后算出的角度，都是 45°。

信号已经弱了四成，理想角度却一度没变。

这不是算法造假。求角度本来就不需要保留向量的长度。

但对诊断而言，向量为什么缩短，可能非常重要。只保存最终角度，后续就无法从这一个结果反推出幅度的变化。实际系统还要考虑噪声：共同缩放可以不改变理想角度，并不意味着信噪比也保持不变。

再加一级自动增益控制，变化会更不显眼。

初始光学信号链

0.8 V × 1.25 = 1.0 V

原始交流幅度 0.8 V，增益 1.25。

原始信号衰减之后

0.4 V × 2.5 = 1.0 V

原始幅度减半，增益加倍，输出幅度不变。

理想算例 · 输出相同，不代表前端余量相同。

示波器接在增益后面，两次看到的圆可能都很漂亮。

光学信号变弱了，电路多放大了一倍。只要增益还有余量，输出幅度就可以暂时维持原样。

这也解释了为什么专业诊断工具不能只显示最终位置。Renishaw 的 ADTi-100 配合 ADT View，可以观察信号强度、李萨如图形、AGC 状态，以及沿整条轴的位置—信号强度关系，并导出数据。[6]

把它放到一个具体维护场景里：

假设一条光栅尺，以前全行程信号都比较均匀。后来，每次经过某一小段，信号强度都会下陷。

这时值得检查的是那个位置附近的尺面状态和局部安装关系。

如果整条行程一起下降，排查范围就不同了：公共光路、读头状态、整体安装变化，都可能进入候选。

这两种情况，最终位置输出都可能暂时合格；一个是局部变化，一个是全局变化。保留“信号强度随位置的曲线”，才能区分它们。

对磁编码器也是同样的逻辑：幅度、增益或质量指标的变化可以提供线索，但不能只凭一个量就认定气隙变大，更不能直接认定轴承磨损。

补偿可以维持结果，却不能替代对补偿原因的解释。

04

每次校准都成功，为什么仍然可能需要检修？

现在再往前走一步：不只是幅度会被整理好，角度误差本身也可能被持续修正。

这里必须先分清两件事。

出厂标定后固定不变的查表，与运行中会更新参数的自适应校准，不是同一种机制。固定误差表主要处理可重复误差，不能因此推断它会持续消除后来出现的轴心游移、轴扭转等时变问题。Renishaw 的误差补偿说明也明确给出了这个边界。[3]

真正值得讨论的是：当某种变化确实处在在线补偿能够跟踪的范围内，补偿量本身该不该保存？

设定这样一个例子。

装机时，一个与转角同步的误差分量，需要约 0.02° 的补偿。半年后，在相同测试工况下，这个分量需要约 0.08° 的补偿。

假设算法能够正确跟踪它，两次补偿后的残差都可以维持在 0.005° 左右。

从验收报告最后一列看，没有明显变化。

从补偿量看，已经增加了四倍。

不能据此认定轴承坏了，因为导致系数变化的原因可能不止一种。也不能说补偿后的结果是假的——在这个设定里，它确实更加接近真实角度。

问题在于：验收报告只留下了残差，没有留下为消除误差而不断变化的修正量。

这就像只记住一个人服药后的体温，却没有记住药量正在增加。

更麻烦的情况，是把“补偿参数更新”和“健康基线更新”绑在一起。

机器今天学到一个新系数，就顺手把它当成新的正常值。明天再变化，再更新一次。这样做下去，系统可能一直在与昨天比较，却越来越难回答：和刚验收时相比，到底变了多少？

更合理的做法，是让两套记录各司其职：

控制使用当前有效的补偿参数；健康监测保留经过确认的参考状态，并记录后续偏离。维修、更换磁环或重新装配之后，再经过确认建立新的健康基线。

不过，比较必须在可比工况下进行。

例如，冷机空载时补偿量为 0.02°，热机满载时变成 0.08°，冷却卸载后又回到 0.02°。这首先提示工况相关变化，不能直接当成永久退化。

另一台机器，在同样的温度、转速和载荷下，数周内从 0.02° 持续走到 0.08°，而且不再恢复，才更值得安排针对性的检查。

SKF 关于轴承状态报警的技术说明，也强调了从初始通用阈值，转向基于设备运行基线和变化趋势的判断。[7]

这里并不是建议把校准关掉。

控制可以适应变化，健康记录不能跟着把变化忘掉。

还有一条底线：正确的角度补偿，应尽量消除测量误差，而不是把轴真实存在的扭振或速度波动随意抹平。把真实运动误认为传感器误差，是另一类校准错误，不能包装成“输出更稳定”。

05

参数都提供了，主控没读，还是没有人报警

到这里，问题已经不只在传感器里面了。

EB260 的相关 IO-Link 型号，把位置、速度和状态信息放进过程数据；信号质量、工作距离、温度等则作为额外数据提供。它还区分 Quality、Alarm 和 Condition Monitoring 状态。[4]

这给整机开发者留下了选择，也留下了漏项的可能。

假设设备只接入 A/B 脉冲，用来闭合位置环。气隙数据没读，诊断状态也没接。即使编码器内部已经产生了有价值的状态变化，控制程序也不会凭空知道。

再假设主控读取了全部数据，却只判断一个条件：

“只要还能给出可信的位置，就不处理。”

那么，处于可工作范围内的渐变，同样可能一直留不到维护记录里。

反过来，把所有诊断信息都合并为一个“编码器故障”，也未必合适。测量能力已经受损，与机械状态偏离参考但测量仍然有效，需要整机分别定义响应。

EB260 的功能手册允许把工作距离监测映射到不同状态位。这个机制本身就说明：同一个被监测量越界，如何表达、触发什么动作，需要应用层事先设计。[5]

例如，在经过验证的应用策略里，机械状态趋势偏离可以触发维护检查；反馈可信度受损则进入另一套处置流程。它们不应仅靠同一个未经解释的红灯，让现场人员猜。

还有一个容易被通信参数掩盖的细节。

相关型号的 IO-Link 最小周期为 1 ms，但这不等于气隙测量具有 1 kHz 的有效带宽。前面已经看到，气隙估计需要经过数圈旋转。通信可以很快地重复发送一个数，这个数所代表的物理信息却未必同样新鲜。[4][5]

对于低速关节尤其如此：10 rpm 时，一圈就需要 6 秒。不能因为总线上每毫秒都有报文，就承诺对所有机械变化都能毫秒响应。

数据有没有，数据新不新，数据有没有被使用，是三个不同的问题。

06

有些轴承故障，编码器这扇窗根本看不见

讲到这里，似乎只要保留差值、气隙、增益和补偿系数，轴承就有了完整的健康档案。

还差得很远。

考虑一个滚道上出现局部缺陷的轴承。滚动体每次经过缺陷，都可能产生冲击；这类冲击的重复频率，取决于转速和轴承几何，并不必然等于“转一圈一次”。[8]

举一个理想运动学算例：转速 1500 rpm，即每秒 25 圈；8 个滚动体，滚动体直径与节圆直径之比为 0.2，接触角取零，外圈固定。

外圈缺陷对应的理想通过频率约为：

理想运动学模型 · 不计滑动等非理想因素

它不是 25 Hz。

更重要的是，冲击还可能激起更高频的结构振动。ADI 的技术资料指出，早期轴承缺陷可能伴随高于 5 kHz 的低幅度振动成分，这也是低噪声、宽带振动测量有价值的原因。[8]

此时，平均气隙可能几乎没变，低频的圈内起伏也未必明显恶化，最终角度仍然准确。

这并不一定是校准把故障“藏起来了”。

也可能是：这类故障的主要可观测量，从一开始就不在这条编码器诊断通道的有效范围内。

所以，气隙监测更适合观察它能够覆盖的几何与磁路状态变化；对局部滚道损伤等问题，还可能需要振动、包络分析以及其他测量手段。SKF 的包络加速度方法，就是为早期滚动轴承损伤检测提供另一类观察入口。[7]

编码器有了诊断功能，不等于可以删除所有其他传感器。

同样，一个诊断状态始终没有报警，也不能被翻译成“轴承一定健康”。它只说明：已经配置、已经运行、具备相应检测能力的那些检查，没有触发。

写在最后

再回头看 EB260 的两个功能，就容易理解了。

LowHarmonics 努力减少误差对控制的影响；Airgap Monitor 尝试保留机械变化的观察入口。它们不是互相抵消，而是在避免系统只剩下一份经过整理的答案。[1]

双读头的平均值，可以继续用于高精度角度反馈；两颗读头的差异，仍值得保存。

自动增益后的波形，可以继续保持合适的幅度；增益为什么不断增加，仍值得追问。

当前补偿表，可以继续帮助机器准确运行；它和验收时相比改了多少，也应该有记录。

这些信息未必都能直接指出哪一个零件坏了。但把它们提前丢掉，后面的诊断就少了一份证据。

好的编码器，不只是把误差补掉。

它还应该让系统有机会知道：为什么越来越需要补。
