《KTH78修炼手册》：德国磁编做到21位，为什么这首歌还在唱磁铁和气隙？

我刚在 QQ 音乐发布了一首歌，叫《KTH78修炼手册》。三个男孩唱着轻快的拉丁节奏，歌词里却是磁铁选择、径向充磁、气隙、偏心，还有 SPI、SSI、ABZ 和 UVW。

这些词放在歌曲里很奇怪；落到电机控制板上，却是磁编码器工程师每天都要面对的真实问题。

偏巧，10 月 8 日的行业新闻中，德国 iC-Haus 预告将把面向机器人中空轴关节的 iC-MUE 磁编码器 带到 11 月展会。它标称 21-bit，依然专门强调偏心补偿与查找表校准。

一颗磁编做到21位，为什么还需要校准磁铁造成的误差？

SECTION 01

21位读数，并不是21位精度

看 iC-MUE 的公开技术介绍，最值得放在一起的不是一长串规格，而是三个数：44 mm 典型磁环、32 极对、21-bit 角度分辨率。厂商还表示，在对应的系统校准条件下，典型绝对角度精度可优于 0.04°。

21-bit 最小输出角度步距为：

把典型精度边界 0.04° 换算成输出码：

这不是说实际误差恒定等于 233 个 LSB，更不是噪声测量结果。它只是提醒我们：输出码有多细，与读数在真实机械角度上落得有多准，是两件事。

新闻里的另一个数字同样有趣：32 极对对应 32 个局部磁场周期，周期数量本身蕴含 5-bit 的位置区分能力。

但不能因此把这颗芯片简单描述成“16位细分加5位计圈”。iC-MUE 采用双磁道 Nonius 游标方法，还涉及多磁道相位解缠和系统校准。

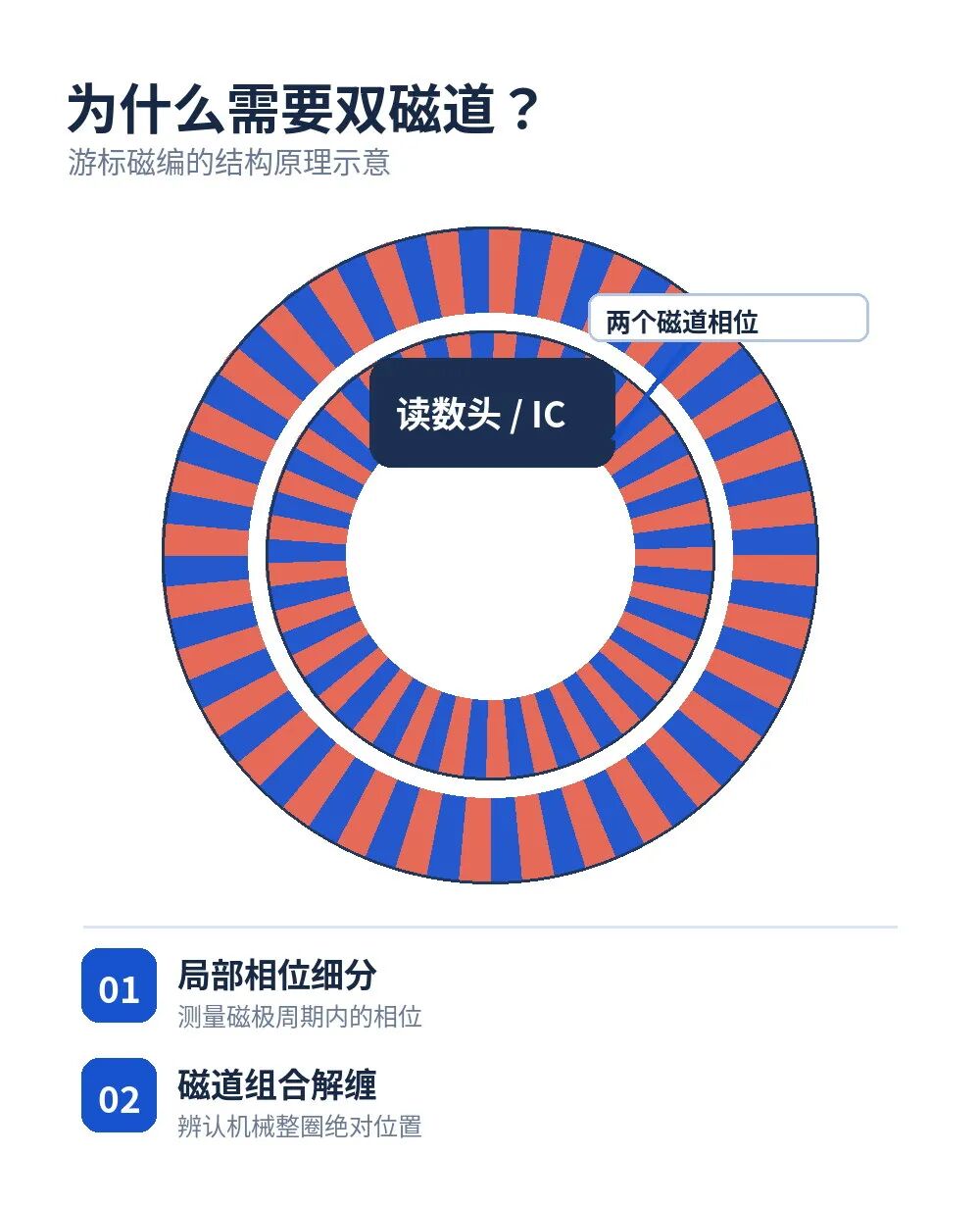

双磁道游标测角概念图。用于解释局部相位与整圈绝对位置的关系，并非 iC-MUE 的真实磁极排布。

SECTION 02

KTH78的16位，为什么也得盯着磁铁？

再看昆泰芯 KTH78 系列。这是一组霍尔磁角度编码器，提供 16-bit 的数字角度输出，并支持多种磁铁安装方式。以 KTH7801 的公开规格为例，还能看到 0.015°（1σ）噪声和在轴 ±0.35° 精度等指标；型号、温度与滤波条件需要分开核对。

在理想旋转磁场下，两条正交霍尔通道分别观测 X、Y 分量：

芯片由反正切关系恢复角度：

此时把横轴画成 X 通道、纵轴画成 Y 通道，随着磁铁旋转，信号轨迹应当接近圆形。

现实中只要两个通道的增益存在失配，圆就会变成椭圆。先不把磁铁偏心、谐波和温漂全部混进来，只研究这一个最简单的误差源。

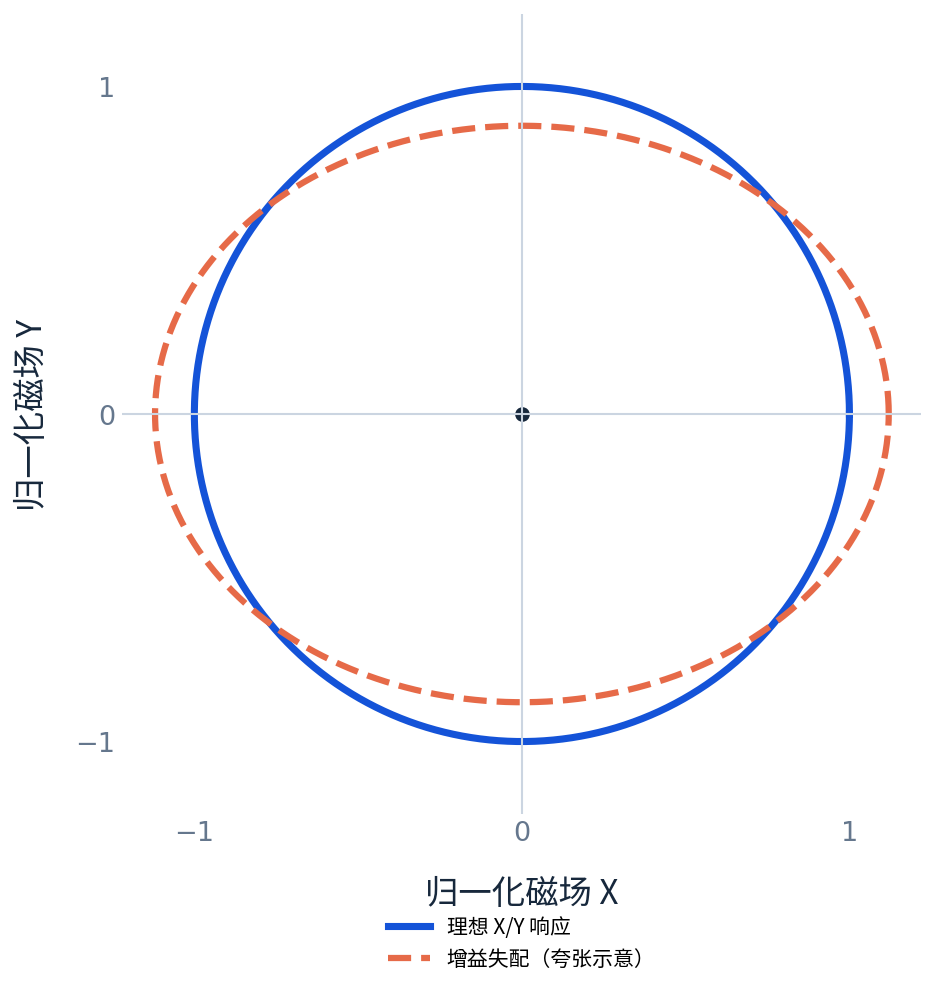

图1｜理想圆形轨迹与增益失配后的椭圆轨迹。图中失配幅度为便于观察而放大，非 KTH78 实测。

SECTION 03

两个通道各偏1%，角度究竟会错多少？

将上述信号代入 atan2，并对较小的增益失配量作一阶近似，得到：

误差项出现了 sin(2θ)。因此，这个模型里一圈会出现两次完整起伏，也就是角度误差的二次谐波。

取 X 通道比理想值高 1%，Y 通道低 1%，则 ε = 0.01；理论最大误差约为：

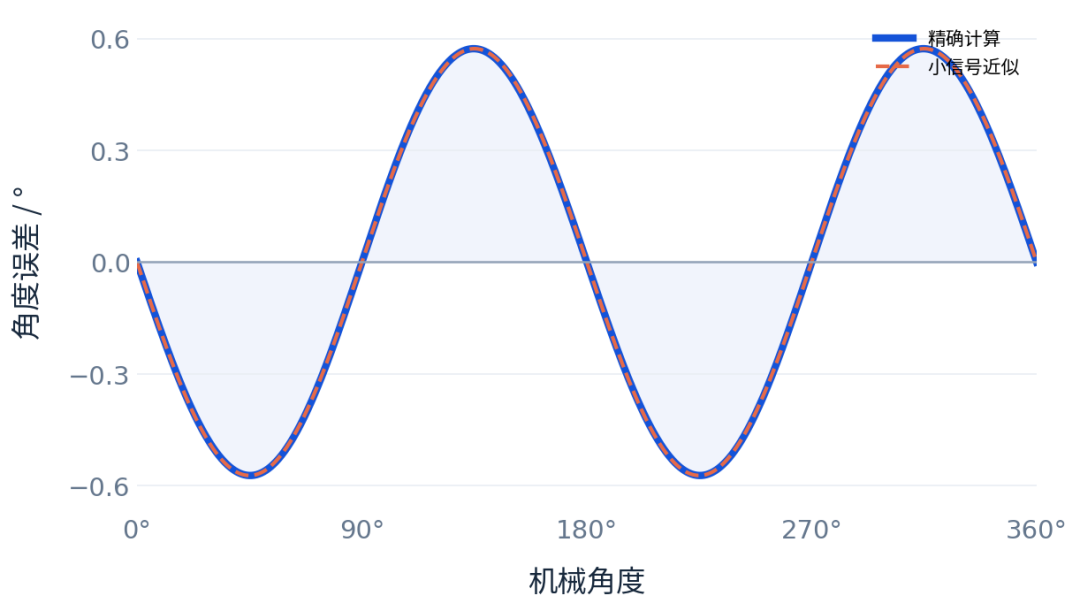

图2｜增益失配模型的角度误差随机械角度变化。实线为精确值，虚线为小信号近似。

KTH78 16-bit 数字角度输出对应的步距约是：

二者对比：

一个未经校准的通道增益失配模型，就足以产生约104个16-bit LSB的周期误差。

注意：104 LSB 是假设条件下的数学计算，不是 KTH78 的实测性能。磁铁偏心、通道失调、正交误差和磁化不均匀都可能产生不同的角度误差谐波，不能只凭某个谐波便反推唯一根因。

真实的调试顺序是：先固定磁铁与装配条件，观察未经补偿的两路信号或角度误差；再分别判断失调、增益和正交性；最后拿外部角度基准确认余下的机械周期误差。

SECTION 04

回到《KTH78修炼手册》

iC-MUE 以双磁道 Nonius、偏心补偿和 LUT 解决中空轴系统的绝对位置问题；KTH78 则以紧凑的霍尔角度测量提供多种电机反馈方案。它们的结构、滤波和校准条件不相同，不能只靠“21位对16位”就判断谁的实际测量精度更高。

所以那首歌里的磁铁、气隙、偏心、安装误差，并不是为了押韵硬凑的术语。它们本来就与输出码宽、角度噪声、系统精度同样重要。

芯片输出的是它测到的角度；工程师要证明的，是这个角度足够接近真实角度。

ORIGINAL MUSIC · QQ 音乐

♫ KTH78修炼手册

如是有为 · 三男孩组合 · 拉丁流行
已在 QQ 音乐发布，搜索完整歌名收听。

有时候，一本工程师的修炼手册，也可以唱出来。

资料来源与技术边界
① Magnetics Magazine，2026-10-08，iC-Haus 展会新闻。
② iC-Haus 官网，iC-MUE 产品说明。
③ 昆泰芯 KTH78 系列公开资料。
公式示意及误差曲线由模型计算并绘制；技术图片为示意图，不代表芯片内部版图或厂家测量记录。
