从 RTL 到 GDS：那些文件到底在干什么

刚学 VLSI 时，最容易把人劝退的，其实不是 RTL。

Verilog 刚写顺一点，仿真也能跑了，突然有人扔给你一个项目目录：

.lib、.lef、.def、.sdc、.spef、.upf、.gds

第一次打开的时候，真正麻烦的不是「这些后缀背不下来」，而是你根本不知道工具为什么需要这些东西。

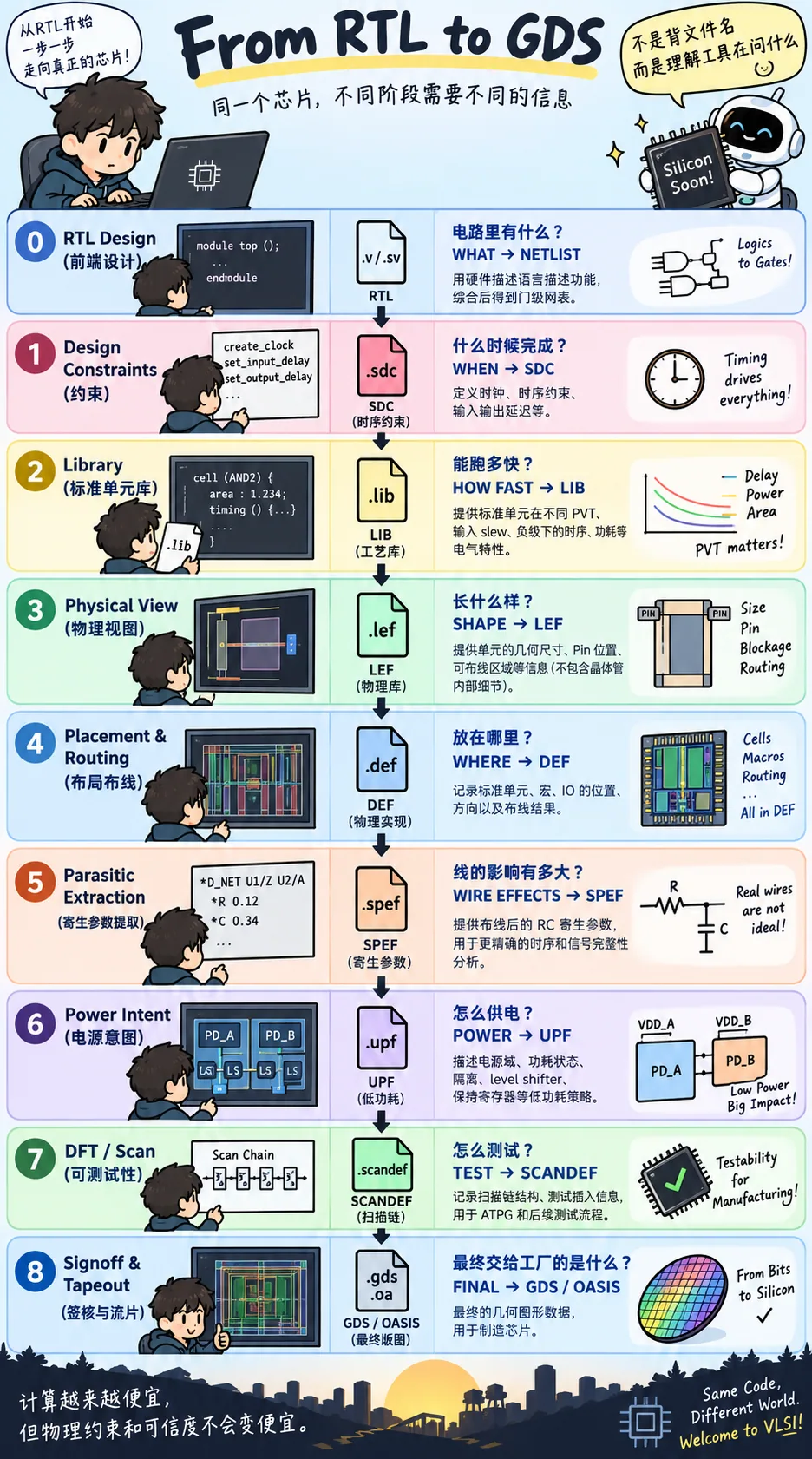

后来才发现，根本不用背文件名。物理设计工具一直在问几个非常具体的问题：

电路里有什么？ —— Netlist

时序要求是什么？ —— SDC

这个标准单元到底能跑多快？ —— LIB

单元长什么样、Pin 在哪里？ —— LEF

芯片上的东西最终摆在哪里？ —— DEF

布完线以后，真实的 RC 寄生有多大？ —— SPEF

电源域怎么切、哪里需要隔离和电平转换？ —— UPF

DFT/Scan 链最后怎么排？ —— SCANDEF

最终交给晶圆厂的几何图形是什么？ —— GDS / OASIS

这样再去看一个 ASIC 项目目录，感觉会完全不一样。

.lib 不再是一个陌生后缀，它其实是在告诉 STA：这颗门在什么 PVT、什么输入 slew、什么负载下面，需要多少时间。

.lef 也不只是“版图文件”，它故意不把晶体管内部细节全部告诉 P&R，只告诉工具：这个 cell 多大，哪些地方能走线，Pin 在哪。

而 .spef 出现以后，事情又变了一层。前面你看到的是逻辑连接，到了这里，工具开始承认一件真正属于物理世界的事：

线不是理想的。

它有电阻，有电容，会拖慢边沿，也会改变时序。

所以 VLSI 后端真正难学的，从来不是十几个文件扩展名。

而是慢慢看懂：从 RTL 到 GDS，工具每往前走一步，都在向你索取一部分更接近真实硅片的信息。
