游标编码器为什么一定要互质：数学逻辑解析

在编码器行业里，“游标要互质”几乎已经成了一句口头禅。

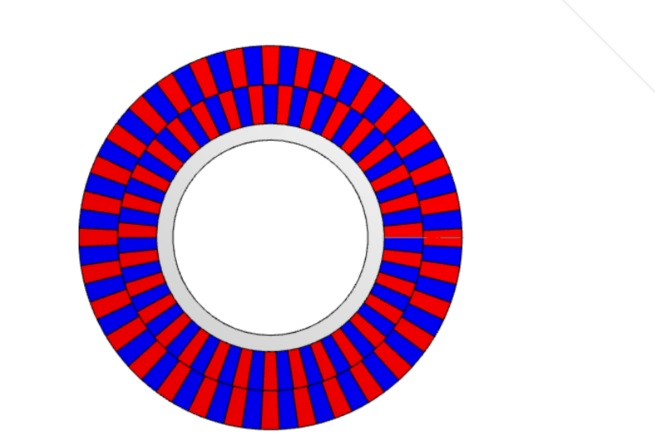

做磁编码器的人知道，做双磁环时两个极对数最好互质。做电感编码器的人也知道，两组周期数最好互质。做光学双码道的人，讲到最后也常常会落到同一句话上：两个码道最好互质

这句话大家都会说，但很多时候也就停在“知道”这一层。再往下追，往往就只剩下一句“这是原理要求”。至于互质到底是什么，为什么一定要互质，互质到底保证了什么，很多人其实并没有真的把这件事在脑子里想明白。

这篇文章就只讲这一件事，而且只用高中生能跟上的知识来讲。我们不区分磁、电感、光学，因为只要你面对的是“两码道游标”，背后的数学其实是同一件事。

先别讲游标，先讲“重复”

先把一切想简单一点。

假设有一条码道，它在一整圈里重复 m 次。
这意味着什么？意味着你转完一圈，它会把同样的图案、同样的信号、同样的周期，重复出现 m 遍。

如果 m=7，那它每转 $1/7$ 圈，信号看起来就会重复一次。
如果 m=32，那它每转 $1/32$ 圈，信号也会重复一次。

所以，单独一条高周期码道有一个天然问题：它很细，但它不唯一。

它能告诉你，你现在落在某一类位置上。
但它不能告诉你，这个位置到底是整圈里的第几个。

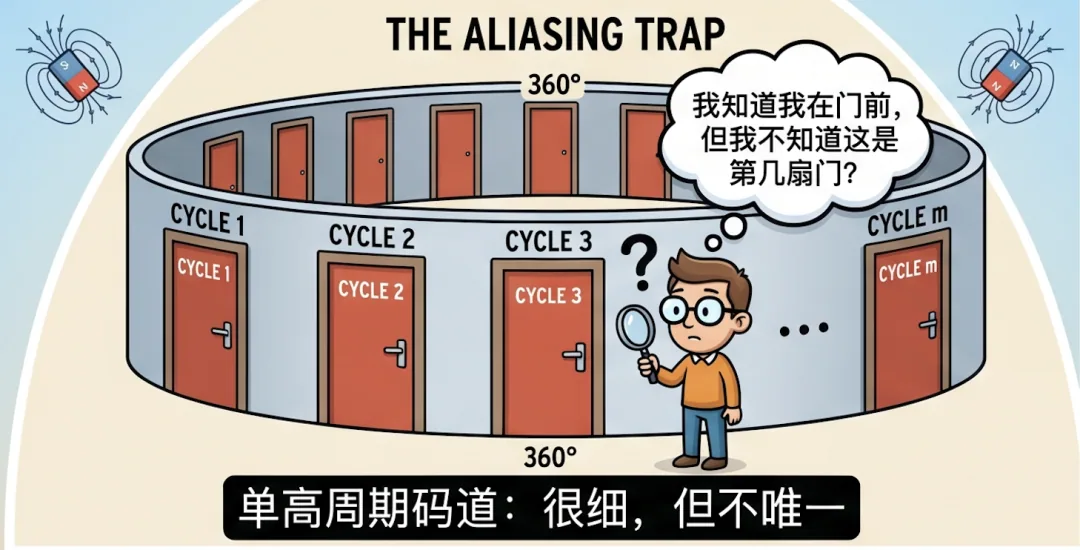

这就像一条圆形走廊上装了很多扇一模一样的门。你站到某一扇门前，可以看得很清楚，但你不知道这是第 1 扇，还是第 9 扇，还是第 17 扇。因为它们本来就是重复的。

游标真正要做的事，就是把这个“重复”拆开。

两条码道放在一起，真正想要的不是“更细”，而是“唯一”

现在再加一条码道。

第一条，一圈重复 m 次。
第二条，一圈重复 n 次。

这时候系统看到的，不再是一个读数，而是一对读数。
也就是：第一条码道现在走到哪儿了，第二条码道现在走到哪儿了。

绝对位置真正依赖的，不是哪一条码道单独不重复，而是这一对读数在整整一圈里不重复。

只要一圈里每个机械位置对应的“双读数”都不一样，那绝对位置就成立了。
反过来，只要有两个不同机械位置，对应了同一对读数，那绝对位置就失败了。

所以游标问题的本质，其实很朴素：

两条本来都会重复的码道，放在一起以后，能不能让整圈里的每个位置都拿到一个唯一的“双标签”。

互质，解决的就是这件事。

为什么不互质一定不行

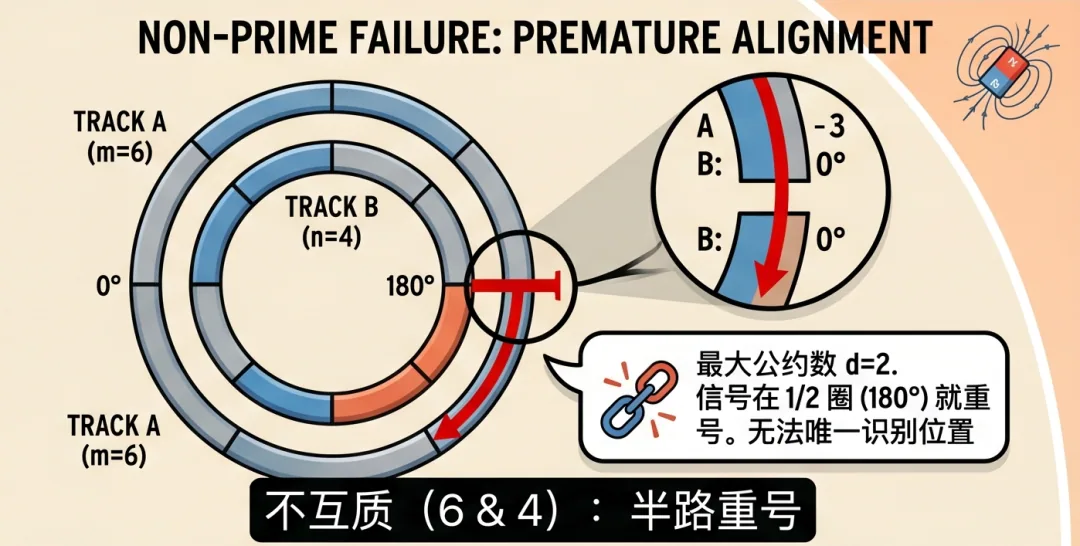

假设两条码道一圈分别重复 $m$ 次和 $n$ 次，最大公约数为 $d=\gcd(m,n)>1$。

机械角只要前进 $1/d$ 圈，第一条码道就走了 $m/d$ 个周期，第二条码道走了 $n/d$ 个周期。两者都是整数，所以两条码道同时回到原来的相位。

也就是说，组合读数每隔 $1/d$ 圈重复一次，一圈里有 $d$ 个位置无法区分。

例如 32 和 30 的最大公约数是 2。机械角前进半圈，两条码道分别走过 16 和 15 个完整周期，组合读数再次相同。

所以不互质的问题，不只是误差大小，而是在一圈里提前重号。

为什么互质就可以

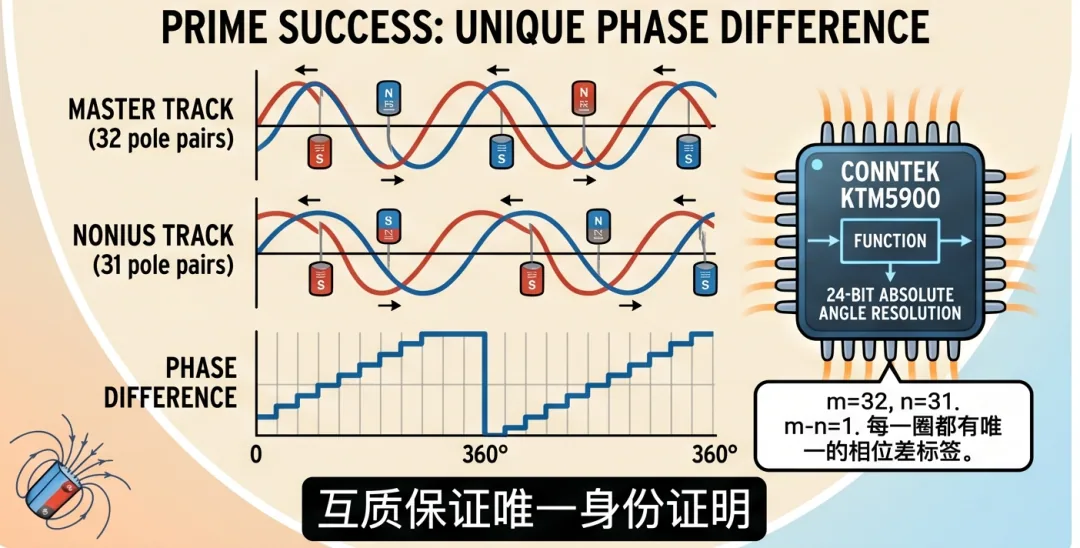

用一个明确定义的例子：两条码道一圈分别重复 32 次和 31 次。

把整圈分成 $32\times31=992$ 格。第一条码道每走 31 格重复，第二条每走 32 格重复。两条同时重复时，格数必须同时是 31 和 32 的倍数，最小正值是 992，恰好一整圈。

一般地，若 $d=\gcd(m,n)$，组合相位的最短重复周期为 $1/d$ 圈。互质时 $d=1$，所以只有走完整整一圈，才会同时回到原来的双读数。

两条码道各自都会重复，但不会在半路一起重复。这就是一圈内绝对位置能够唯一确定的原因。

互质更深的一层，其实就是“能不能拼出 1”

互质不只是“最大公约数为 1”。它还有一个等价说法：存在整数 $a,b$，使得

仍用 32 和 31 举例：$32-31=1$，所以取 $a=1,b=-1$ 就能拼出 1。

对于不相邻的互质数，可以用欧几里得算法逐步相除，再反向代入。例如 7 和 32：

反向代入：

这个 1 不是凭空出现的，而是原来两个周期数的整数线性组合。互质保证这样的整数配比存在。

为什么不互质就永远拼不出 1

若 $m,n$ 有公因数 $d>1$，那么任意整数线性组合 $am+bn$ 也一定能被 $d$ 整除，当然不可能等于 1。

例如 32 和 30 都是偶数，无论取多少个 32 加减多少个 30，结果仍是偶数。

这就是互质背后的数学骨架。

这和游标到底是什么关系

现在就能把前面的几层全部连起来了。

两条码道，一条一圈重复 $m$ 次，一条一圈重复 $n$ 次。
互质保证的是：这两条码道放在一起以后，一圈里不会提前重号，所以绝对位置唯一。

而更深一层，$am+bn=1$ 又告诉你：这两个周期数经过合适的整数配比，真的能够拼出最基本的“一个单位”。

这句话放到游标里，意思非常直白：

这两条本来都在高速重复的码道，并不是只能各说各话。只要它们互质，它们就有能力通过合适的配比，把最小单位还原出来。

所以互质这件事，不只是“避免提前重复”，它还说明这两个周期数在数学上是“可解开的”。

这就是为什么行业里总在说互质。只是过去很多时候，大家只记住了结论，没有把这件事想成一个完整的画面。

为什么相邻周期数特别顺手，而不相邻的互质数也能用

讲到这里，再顺手把另一个常见混淆拆开。

很多人把“互质”和“差值等于 1”混成一回事。其实不是。

互质解决的是：能不能整圈唯一。
差值等于 1 解决的是：最简单的差分是不是刚好就是机械角本身。

比如 32 和 31，它们互质，而且只差 1。
所以它不但整圈唯一，而且最简单的差分关系也特别漂亮。工程实现、算法表达、直觉理解，都很顺手。

但 32 和 7 也互质，所以同样能做整圈唯一定位。只是它们相差 25，不能只用两路相位直接相减来还原机械角。

所以这里一定要分清楚：

互质，决定能不能唯一。差值小，决定好不好用、简不简单。

先有前者，系统才成立。
后者是成立之后，再去讨论优雅程度和实现成本。

用5与3，看看丢掉一路信息会发生什么

把机械角按一圈归一为1，记作θ。设两路理想码道一圈分别重复5次和3次，先假定方向、零点和有效采样时刻都已对齐。

两路读数分别是：

这里wrap表示按一圈取模。为方便读表，结果放在0到1之间，不含1。

看最后一列：0圈与半圈得到相同差值，四分之一圈与四分之三圈也相同。只保存相位差，就分不清这些位置。

原因直接写在式子里：

它一圈重复两次。5与3互质这个事实，没有改变差值只剩“两倍角”的结果。

但看中间两列，0圈对应(0,0)，半圈对应(1/2,1/2)，两对读数不同。只要两路信息都还保留，原来那两个位置就能分开。

联合解算怎样把机械角找回来

因为2×3−5=1，所以在这个理想模型里可以构造：

例如机械角为1/4圈时，两路读数是1/4和3/4。代入后得到2×3/4−1/4=5/4圈，再取模回到1/4圈。半圈时，同样恢复出半圈。

这一步使用了两路信息和合适的整数权重，已经超出了“直接相减”。一般情况下，互质保证存在这样的整数权重；能直接用一减一恢复机械角，则要求两周期数相差1。

也可以从重复周期证明。若两个位置相差Δθ，且两路相位都相同，那么5Δθ与3Δθ都必须是整数。将它们按2×3−5组合，Δθ也必须是整数。所以在一圈以内，没有另一个不同位置能给出完全相同的两路读数。

数学唯一之后，还要过误差这一关

上述表格和公式是无噪声、同轴整数周期的数学示例，不是某款产品的测试结果。

若两路含相位误差ε₅和ε₃，局部解算误差会带入2ε₃−ε₅。实际设计还要处理噪声、周期边界、零点、方向与时间对齐。数学上能唯一恢复，不等于当前误差条件下不会误判。

机械齿轮传动、额外绝对码道和多级融合，需要先写出各路相位对同一机械角的关系，再判断保留了哪些信息。不能把这里两个同轴周期数的结论直接套过去。

最后把这件事压成一句最值得记住的话

游标里所谓“互质”，本质上不是一条行业规定，而是两条本来都会重复的码道，在整整一圈里不能提前重号。

互质保证两路理想相位联合起来能够区分整圈；相差1，则让直接作差成为联合解算的一种简便形式。

所以“游标一定要互质”这句话，说到底不是经验，也不是习惯，而是绝对位置系统能不能站住的地基。

你要是把这一层想明白了，再回头看磁游标、电感游标、光学双码道，很多以前只是“记住了”的规则，就会第一次真正变成你自己的理解。

修订于2026年10月16日：补充5与3的相位表、联合恢复及误差边界。表格与公式为数学推导。
