双磁环编码器 两个码道 之间隔了一块＂软磁

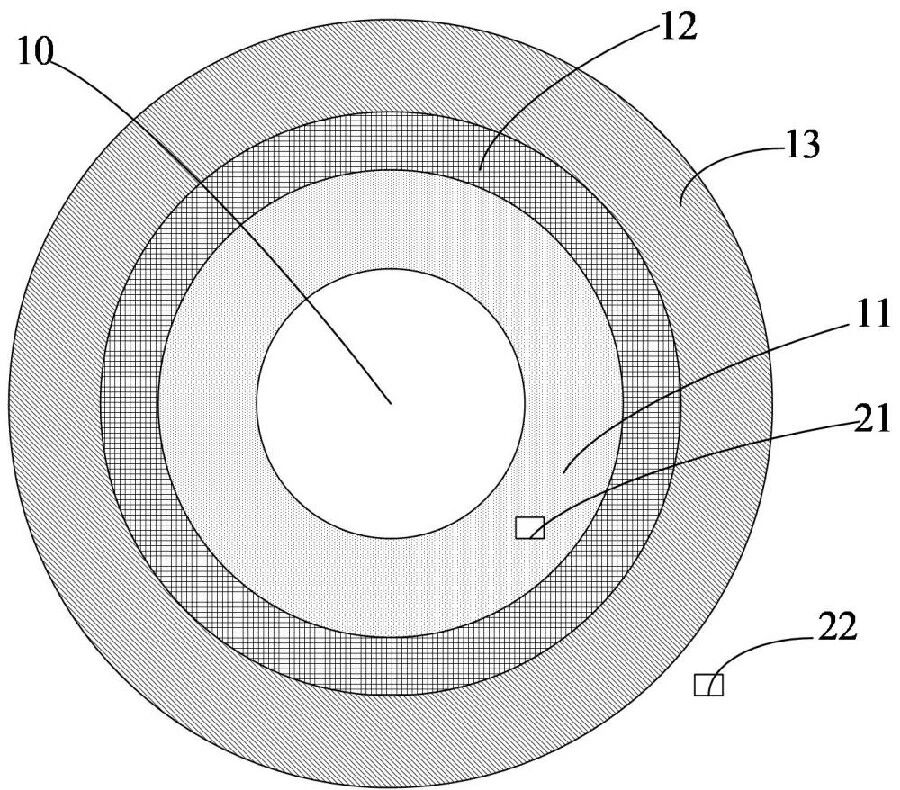

珠海楠欣半导体公开了件专利，双磁环编码器中间硬塞了一圈软磁材料。

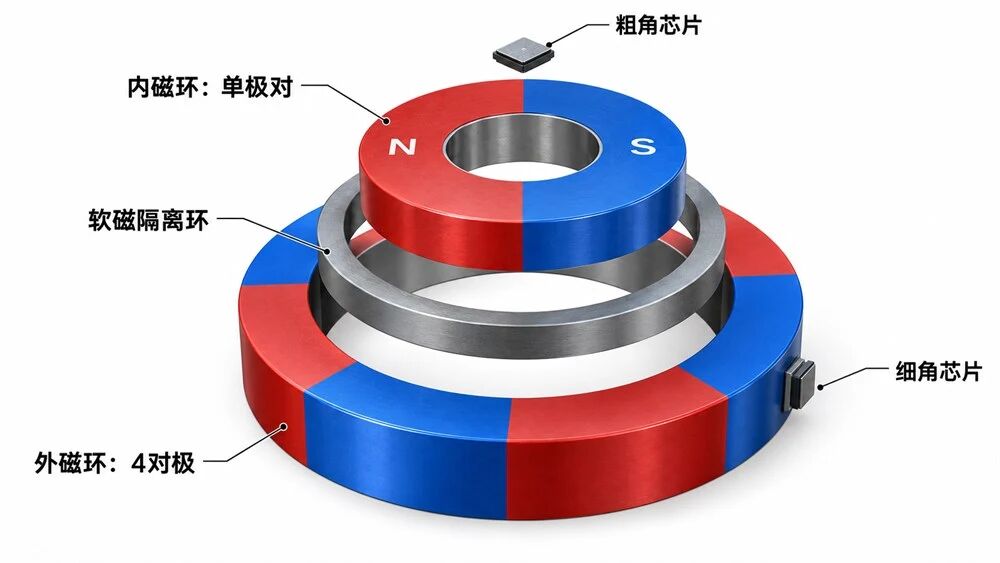

内圈单极对给个粗角，外圈多极对把角度切细。两只磁环靠得近，磁场就互相串门。外圈芯片读到的细角信号直接被带偏，算法补偿都只是在给变形的信号记账。

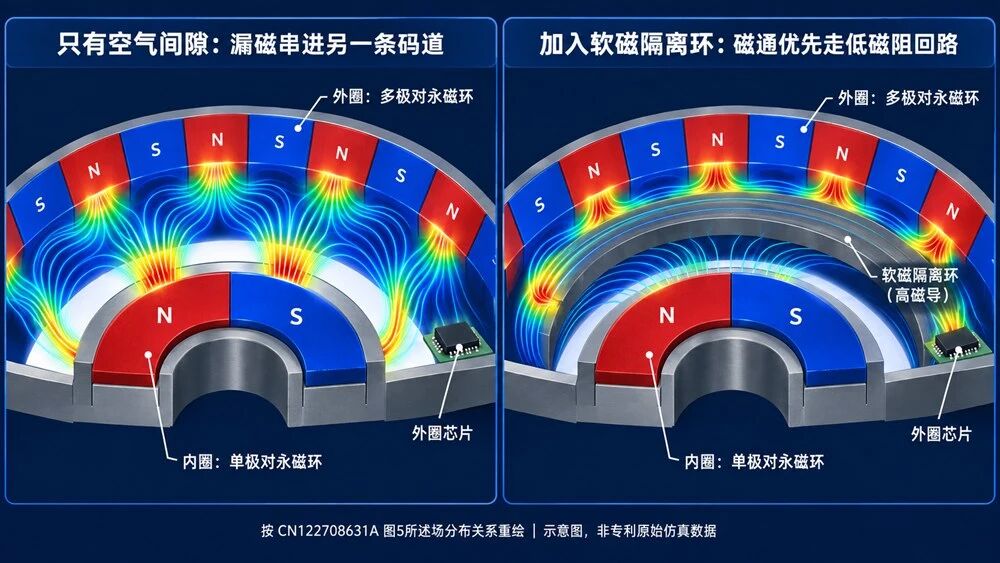

解法是在中间加一圈软磁隔离环。它不是屏蔽板，而是给漏磁修条低磁阻回路。磁通优先顺着它绕回去，不再漫进隔壁码道。

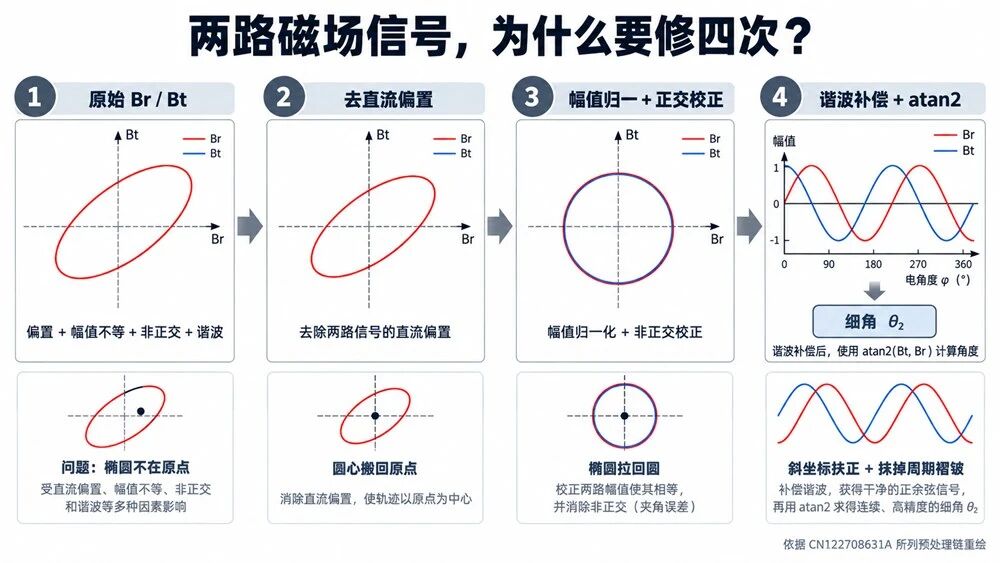

软磁环先导走大串扰，芯片再收掉小残差。去偏置、归一化、扶正坐标轴，最后才追波形褶皱。这套顺序不能乱。

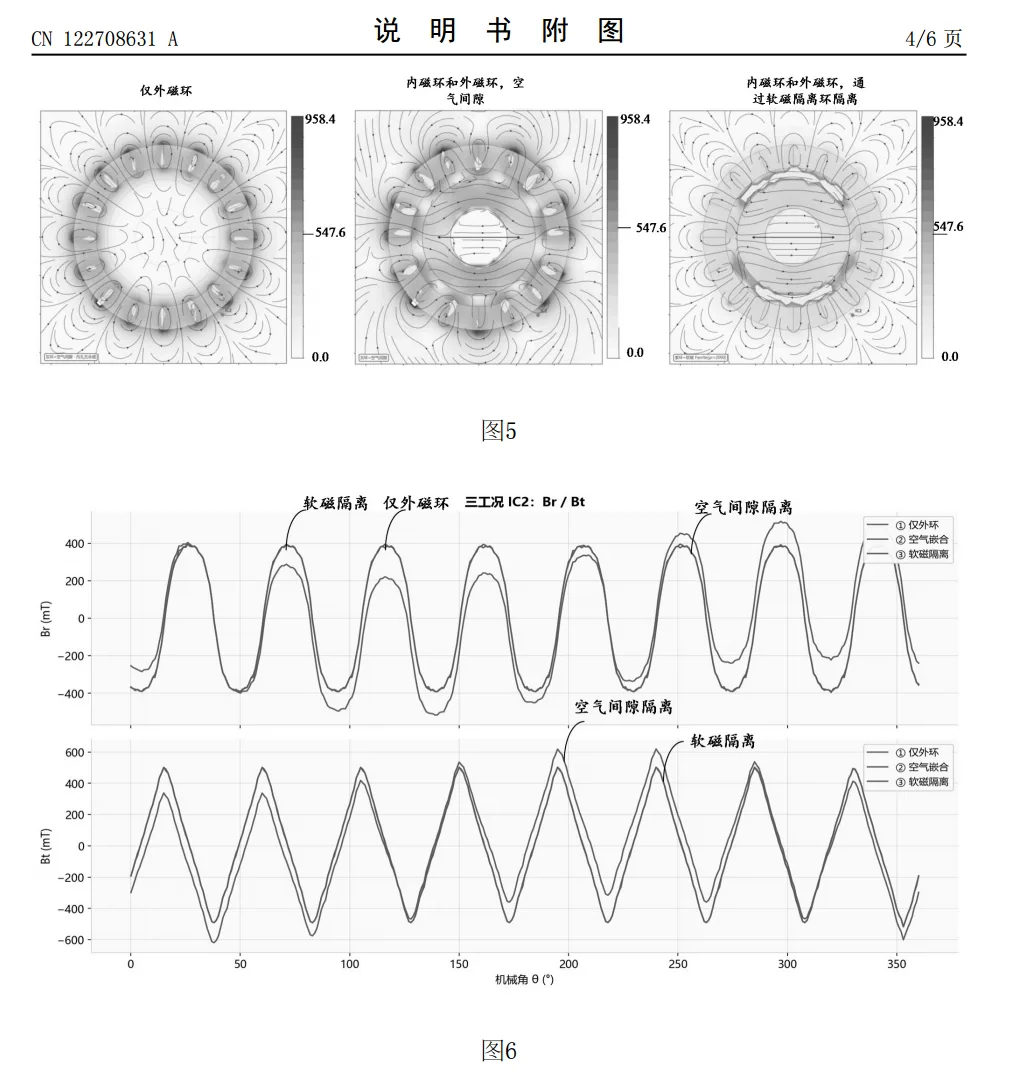

外环是4对极，粗角一旦认错段，机械角直接跳90度。所以误差从4.8降到0.6，不是算法把数字除小了。是软磁环先救回输入，两路角度才没认错段。

两颗芯片通过接口互传，由其中一颗给出最终绝对角。转得越快，采样时刻和传输延迟越会吃进误差预算。

一只软磁环的价值，就是卡在磁场还没变成信号的门槛上。先别让两只永磁环互相捣乱，再谈算法怎样把角度算得更好。
