多摩川协议是个什么鬼？一个让底层工程师熬秃头的“赛博古董”

凌晨两点，车间里的机床已经停了，整个厂房只剩下伺服电机那让人心发慌的待机高频啸叫。

我蹲在地上，手里捏着两根细细的剥线皮，死死盯着示波器屏幕上跳动的一串串高低电平。这是我这个月第十次为这套系统擦屁股了。只要车间旁边那台大功率冲床一启动，我这台驱动器立马报“编码器通讯故障”。

罪魁祸首，就是电机屁股后面那个贴着日本标的小黑块，以及它脑门上刻着的几个大字：

兼容多摩川协议（Tamagawa Protocol）

如果你在自动化圈子里混，不管你是写控制算法的，还是现场画电路板的，绝对被这三个字“毒打”过。今天，趁着系统重启的空档，咱们点根烟，从最底层的代码和物理电平切入，彻底扒一扒这个统治了工业界30年、技术老旧却又让人无可奈何的“工业幽灵”。

1. 技术底裤：一个跑着“龟速”的半双工数字复读机

别被日系伺服说明书上那些高深莫测的缩写唬住了。多摩川协议在物理层面上极其简陋，本质上就是基于 RS-485差分信号 的半双工异步串行通讯。

在现代伺服控制里，电流环和速度环的计算是非常要命的。为了保证电机运转平滑，驱动器的主控芯片（DSP）可能每 60 微秒就要拿一次位置数据。

但多摩川是怎么配合的呢？

它采用的是最古老的“问答式”轮询：

1. 驱动器（Master） 发一个 1 字节的请求码（Data ID），比如“快把单圈绝对位置给我”。

2. 总线切换方向（这需要硬件死区时间）。

3. 编码器（Slave） 慢吞吞地回传一个 11 字节的数据包，里面塞着位置数据、多圈数据、电池报警状态，最后附带一个 CRC-8 校验。

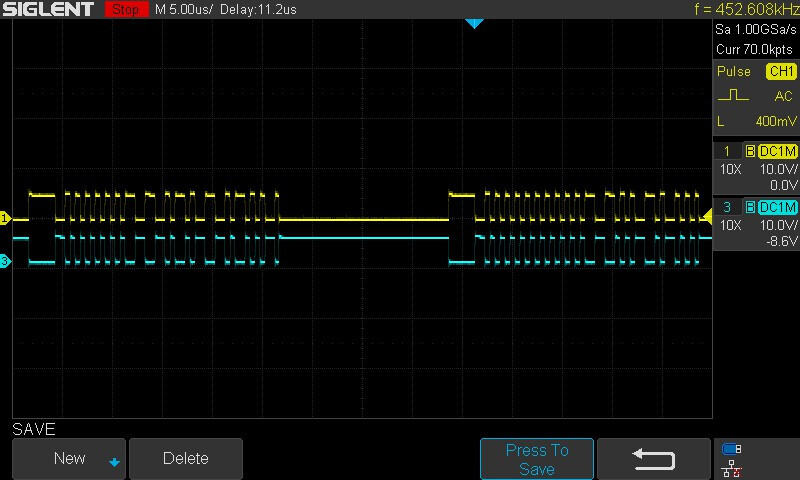

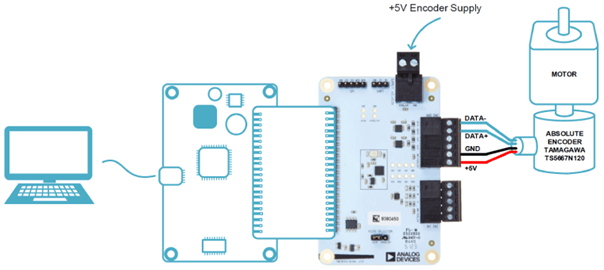

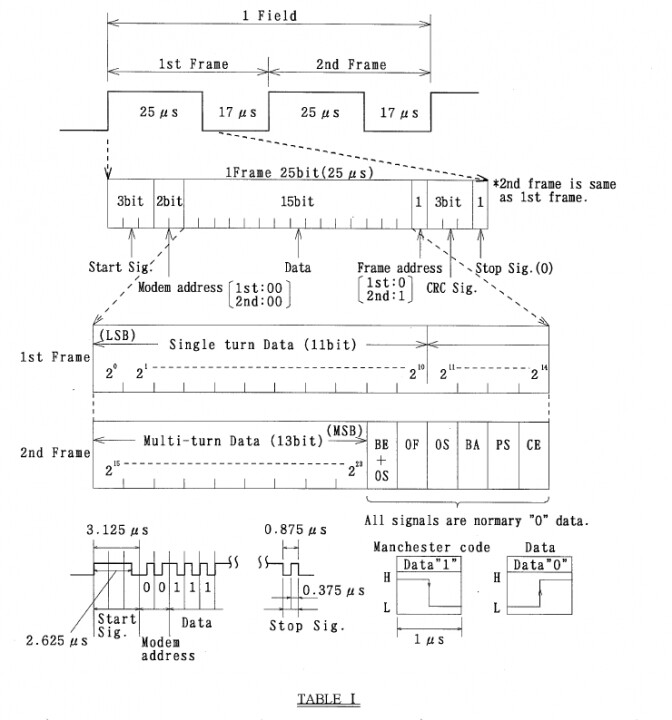

上面2图来自网络

https://forum.arduino.cc/t/read-proprietary-serial-manchester-encoding/961311

这里面藏着让算法工程师最抓狂的物理延迟（Latency）。

多摩川主流的波特率是 2.5 Mbps，采用 NRZ（不归零）编码。咱们算一笔账：11 个字节加上起始位和停止位，差不多是 110 个 bit。光是这串数据在铜线上跑完，就要花掉 44 微秒。再算上芯片内部的处理、总线收发器的切换，整个通讯周期轻轻松松突破 60 微秒。

这就导致 DSP 拿到的永远是“过去的历史数据”。为了填补这 60 微秒的盲区，我们这些苦逼的算法工程师只能在软件里手搓复杂的 Luenberger 观测器（状态观测器），利用上一时刻的速度和电流，去“瞎猜”电机现在到底在哪里。明明是个通讯协议，硬生生把我们的算力消耗在了“算命”上。

2. 商业阳谋：用“生态黑盒”绑架你的底层控制环

既然技术这么拉胯，它凭什么能封神？这就得聊聊多摩川精机的“生态PUA”。

上世纪90年代，多摩川抓住了从“增量式（断电失忆）”向“绝对值”过渡的时代红利，借着日系伺服制霸全球的东风成了事实标准。但真正让它在今天依然能够收割市场的，是它把技术做成了“黑盒生态”。

多摩川协议的时序容忍度极低。如果你只用普通的单片机串口（UART）去接收它的信号，稍微有一点电磁干扰，数据就会丢帧跳变。怎么解决？多摩川告诉你：“买我的专用硬件解码 ASIC 芯片吧（比如经典的 AU6802）。”用了它的芯片，你的驱动器硬件架构就彻底被它绑死了。

更可怕的是控制算法的“寄生”。无数国产伺服厂家的 PID 参数，尤其是极度敏感的微分项（D 项），当年都是照着多摩川这“固定的 60 微秒延迟”调出来的。现在你想换一个更先进、延迟只有几微秒的国产高速协议？对不起，延迟一变，系统的相位裕度全乱了，电机一通电就会在车间里发出刺耳的高频尖叫。换协议的代价，是把积累了十年的控制代码全部推倒重来。

3. 国产替代的血泪：用21世纪的算力，去Cosplay上世纪的哑巴

现在国内都在搞核心部件替代，像昆泰芯这帮做磁传感器的国产厂商，都在硬着头皮攻多摩川的城池 。你看现在的国产硬件，性能其实早就溢出了。比如昆泰芯专为高频动态响应设计的KTH78系列，物理延时已经能做到极其恐怖的1微秒（1μs） ；而他们高端的KTM5900系列，更是直接上了TMR（隧道磁阻）技术，分辨率能干到24位 。

但我们在实际项目里是怎么做替代的？是极度憋屈的 “逆向兼容”。

磁编码器在实际应用中有一个物理死穴：极端温度下的非线性畸变。在+85℃的高温或者-10℃的低温下，TMR或Hall传感器输出的正弦/余弦信号（李萨如圆，Lissajous curve）会发生严重的椭圆畸变 。

为了解决这个问题，迎合大厂“稳如老狗”的品控要求，国产芯片只能疯狂堆算力。比如我们在用昆泰芯的58系列方案时，就要调用他们芯片内部极其硬核的“一键非线性自校准”算法和256点误差查找表（LUT） 。芯片内部的MCU每几微秒就要疯狂地跑一遍浮点矩阵运算，把单对极校准后的积分非线性误差（INL）极限压低到≤±0.025° 。

我们用着几百兆主频的ARM内核，算出了精度高达0.02°的完美角度。然后呢？然后我们必须把这个完美的数据，打包成多摩川那又慢又老旧的11字节串行格式，用2.5Mbps的龟速，乖乖地发给主站控制器。

这就像是一个精通八国语言、大脑堪比超算的大学生，为了混进一家老派的日本公司，不得不装疯卖傻，用结结巴巴的传呼机密码和老板汇报工作。这种技术上的内耗，每天都在我们的实验室里真实上演。

4. 结语：暗号时代的黄昏

抽完最后一口烟，我看着示波器上重新稳定下来的 485 波形，苦笑了一下。

多摩川协议是个什么鬼？它是一段辉煌的工业历史，是一个极其成功的商业闭环，也是横在我们这一代自动化工程师面前的一道叹息之墙。

只要国产伺服驱动器还在把“完美兼容多摩川”写在产品卖点的第一行，这道紧箍咒就依然戴在我们的头上。真正能终结这个时代的，不是我们在底层写出多牛逼的非线性补偿算法，也不是国产传感器单片性能有多高，而是什么时候，我们能有一套属于自己的、真正全双工、低延迟、抗干扰的千兆级工业总线标准。

天快亮了，系统终于没再报故障。今天的故事就到这，下一次你再对着BOM表里那昂贵的进口编码器骂娘时，记得这不仅是采购的问题，这更是中国制造业必须要蹚过去的一条深水区。
