血糖贴片为什么卡在 14 天——我从电池一路查到芯片，发现电池根本没背这个锅

全球 CGM 都卡在 1015 天。我本以为是电池撑不住，查到真实电池是银氧纽扣电池 SR626W（约 28mAh、156J）后更这么想——可把功耗一算，到第 14 天电池根本没用完（有的能撑 1718 天）。真正画线的是酶活、生物膜污染、电极钝化三条曲线撞上漂移补偿上限。信号只有 100nA，掉一半会把血糖 100 读成 50。

＃技术/信号链 # 技术/精度 # 技术/温漂 微信公众号｜如是有为

我盯上的是一个数字：14

一开始跟我较劲的，就是一个数字：14。

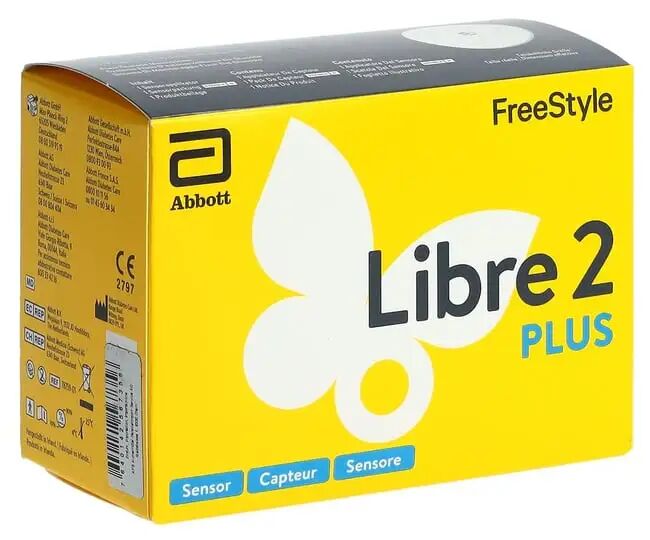

雅培 Freestyle Libre 是 14 天，Dexcom G6 是 10 天、G7 拉到 15 天，美敦力 Guardian 只有 7 天。全世界的血糖贴片，穿戴期都卡在这个两位数里，谁也过不去。

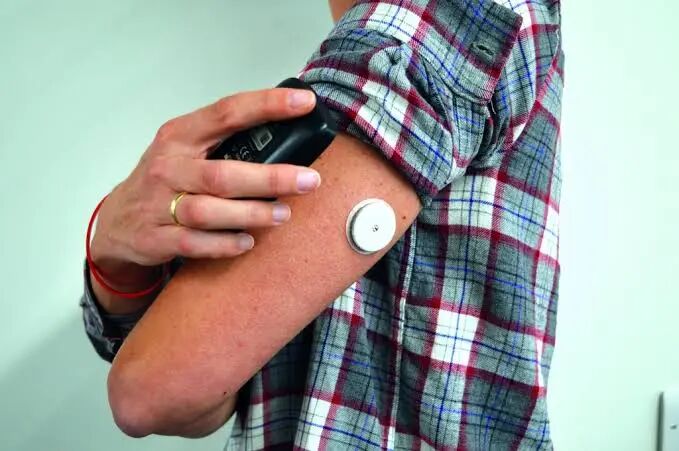

一个圆饼状的白色塑料片，贴在上臂内侧——直径 35 毫米，厚 5.5 毫米，重 5 克。顶端一根 5 毫米的细针，穿过表皮和真皮，戳进皮下组织的间质液。前置放大器、ADC、蓝牙、电池，全压在这枚 35 毫米的圆盘里。

贴上去，工作 14 天。第 15 天早上，撕下来，换新的。

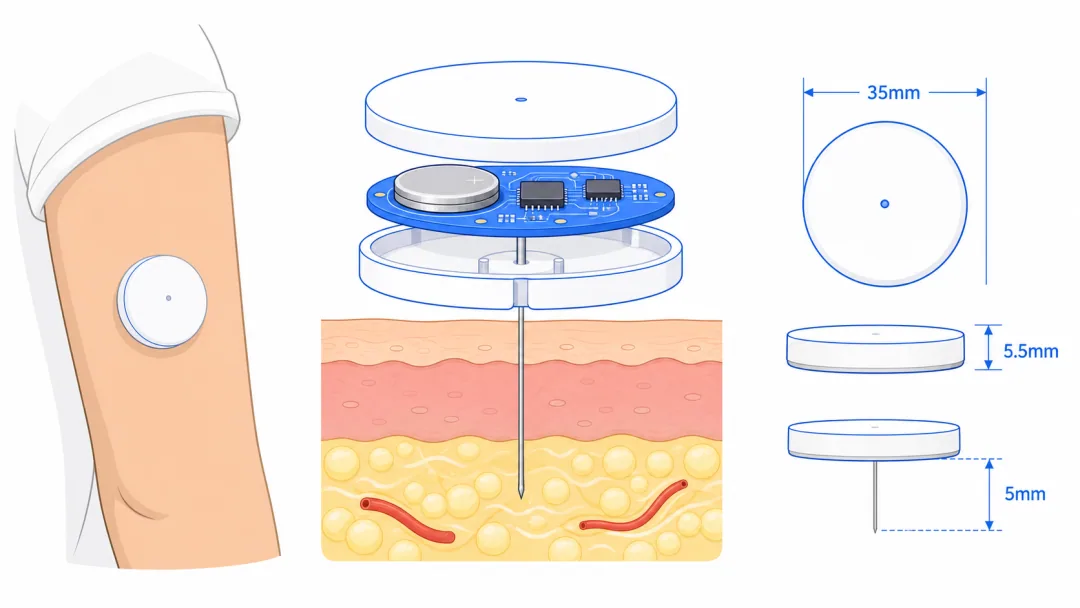

图1：贴片的三件事——贴在上臂内侧、圆盘里塞着 PCB／纽扣电池／芯片、针尖穿过表皮和真皮停在皮下组织的间质液里。直径 35mm、厚 5.5mm、入皮 5mm。（原创示意图，非产品实拍）

我第一反应和大多数人一样：电池呗。 这么小一个东西，电用完就到期，天经地义。

于是我决定先把这个"天经地义"算清楚。结果这一算，我不但没坐实电池，反倒把它给洗白了。

第一步：我去查电池，越查越觉得它不该背锅

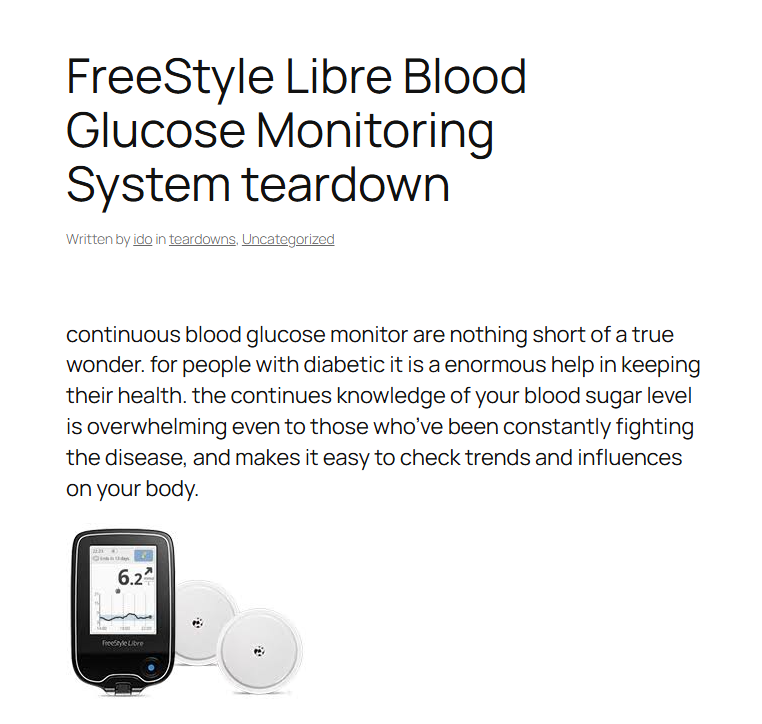

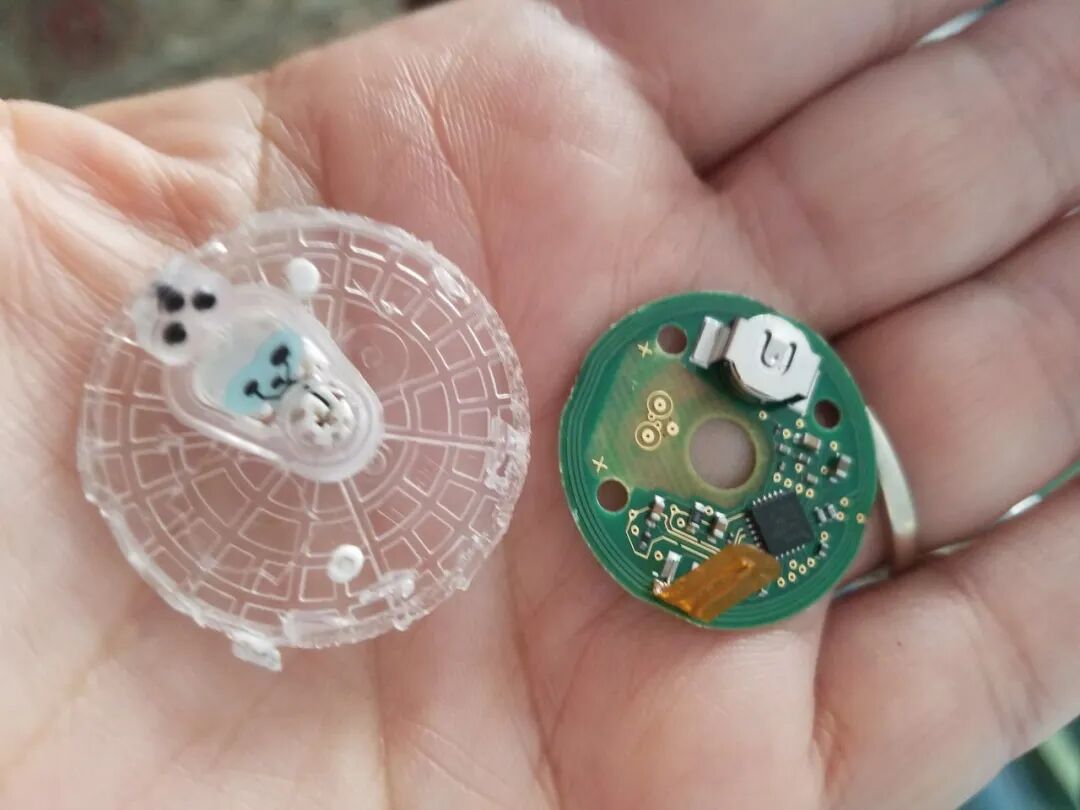

先得知道贴片到底用的哪颗电池。这一步就有坑——网上到处说 Libre 用 SR41，但我翻遍拆解，没有一手来源坐实。真正被拆解实拍读出来的，是 Freestyle Libre 2 里那颗银氧化物纽扣电池：SR626W。

我一看容量，心里咯噔一下：SR626W 才 1.55V、约 28mAh，比传说中的 SR41 小了差不多 5 倍。“这下对了，“我当时想，“电池这么小，撑不住 14 天很正常。”

0.028 Ah × 1.55 V × 3600 ≈ 156 焦耳就这么点。要定罪，还得看它每天被抽走多少——整机功耗。

我把几个耗电大户逐个拆开估（以下为按公开架构的推演，非实测）：

传感前端（恒电位 + TIA）：连续工作，约 10 µW

ADC：每几秒采一次，摊下来 < 1 µW

MCU：绝大部分时间深睡，约 3 µW

蓝牙：每分钟连一次、发几个字节，是大头，约 25 µW

平均约 40 µW → 156 J ÷ 40 µW ≈ 45 天就算放大到 80 µW 也有 23 天，100 µW 也有 18 天。

换句话说，只要平均功耗不超过 130 µW 左右，这颗小电池就能熬过 14 天。更打脸的是：有拆解玩家实测，一些贴片能撑到第 17、18 天才掉线。说到第 14 天，电池根本没用完。厂商让你扔的时候，那颗纽扣电池里还有电。

14 天这条线，不是电池画的——到期那天，电池还没饿死。

那到底是谁画的？我只能把目光挪到那根扎进皮下的、5 毫米长的针尖上。

转向针尖：皮下是一个代谢地狱

皮下组织不是无菌盐水。它是一坨浓稠的胶状基质——胶原纤维、脂肪细胞、毛细血管、巨噬细胞挤在一起。温度恒定 36～37℃（表皮只有 33℃），湿度接近 100%，pH 在 7.2～7.4 之间晃。

最要命的是葡萄糖浓度能在 4 小时内从 80 mg/dL 冲到 280，再掉回 70。不是缓慢扩散，是急剧梯度。

针一扎进去，身体立刻启动防御。血清白蛋白往电极表面糊，7 天就能糊上几微米厚，足以把电极埋起来。中性粒细胞、巨噬细胞围上来做包裹——这叫"异物反应”。身体的态度很明确：滚出去。

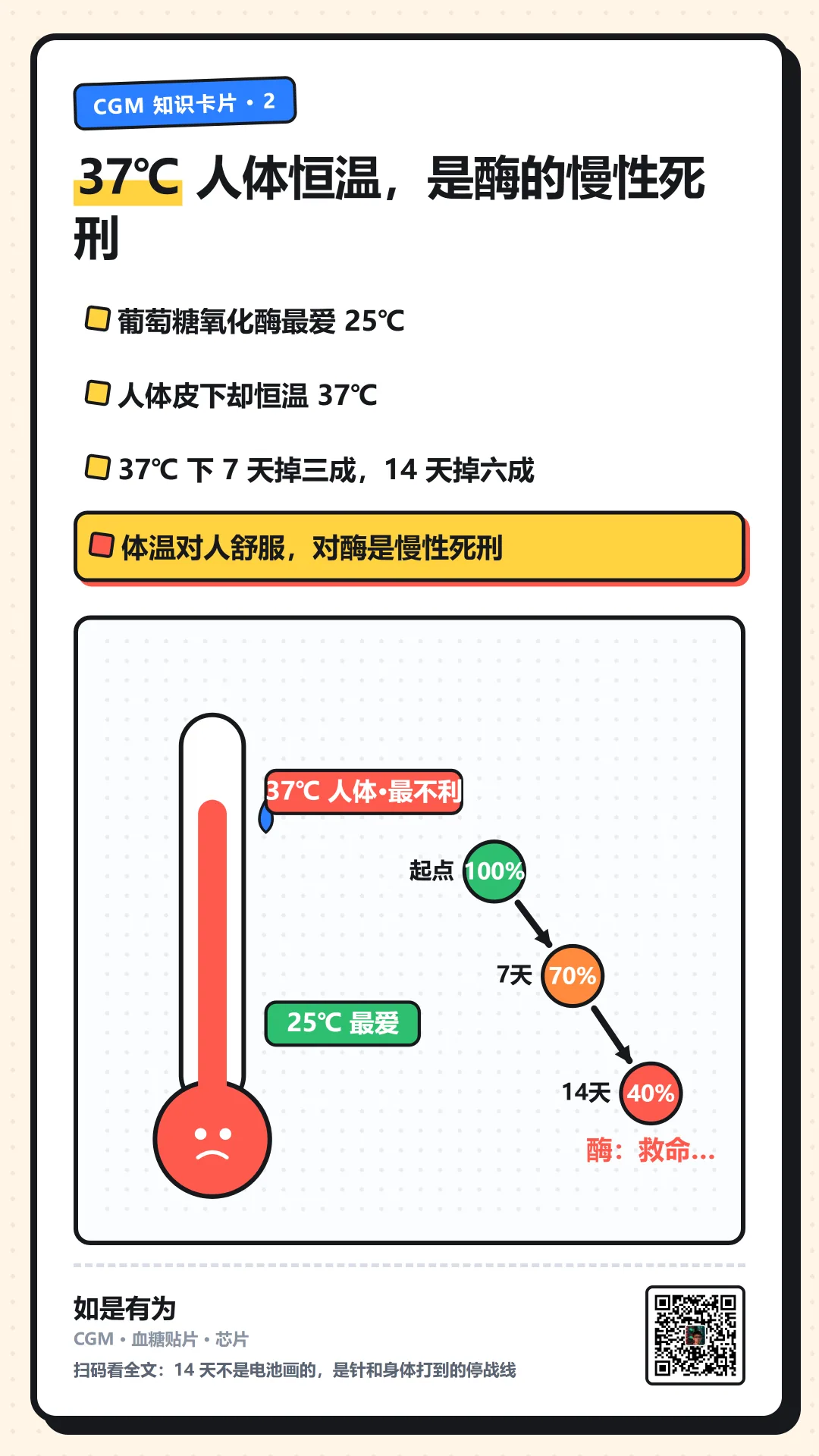

而最讽刺的，是那个"温度恒定”。葡萄糖氧化酶（GOD）最活跃的温度是 25℃，可在 37℃ 下它的活性是指数级衰减的。有研究实测：GOD 在 37℃ 下，7 天掉 30%，14 天掉 60%。人体恒温 37℃，恰好是这个酶最不想待的地方。

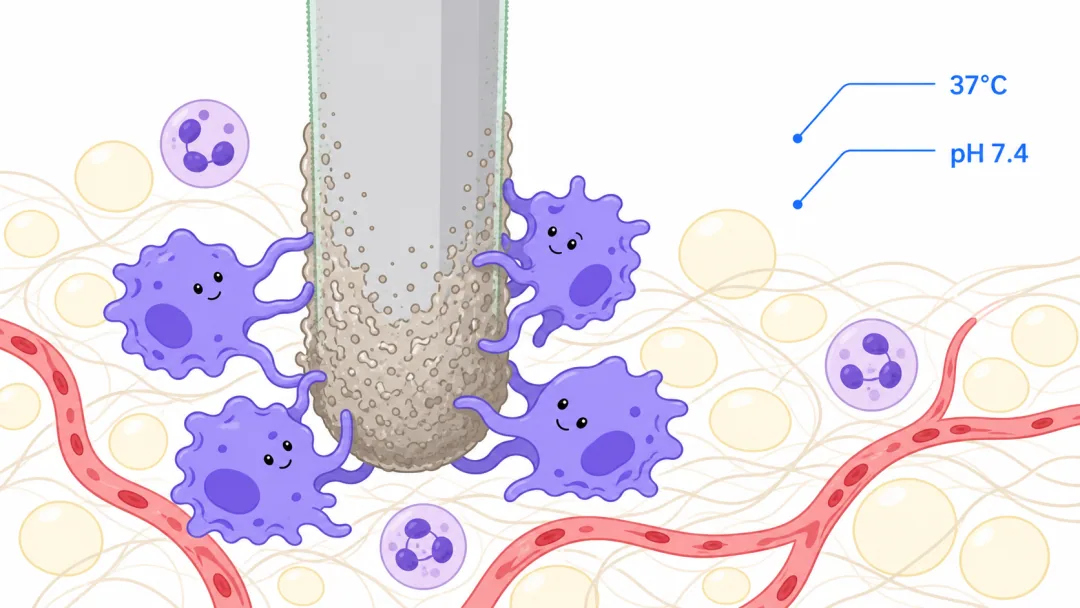

图2：针尖视角的"滚出去"。电极被蛋白质一层层糊住，巨噬细胞伸出伪足围上来包裹——这就是异物反应。恒温 37℃、pH 7.4 的环境对人很舒服，对葡萄糖氧化酶是慢性死刑。（原创示意图，非显微实拍）

顺着链路往回查：你要测的信号，只有 100 纳安

要搞清楚"酶衰减 60%“到底意味着什么，得先知道这条信号有多脆。电极靠安培法工作：在电极上加一个固定电势（通常 +600 mV vs. Ag/AgCl 参考电极），葡萄糖被酶催化氧化，电子流向电极，形成电流。

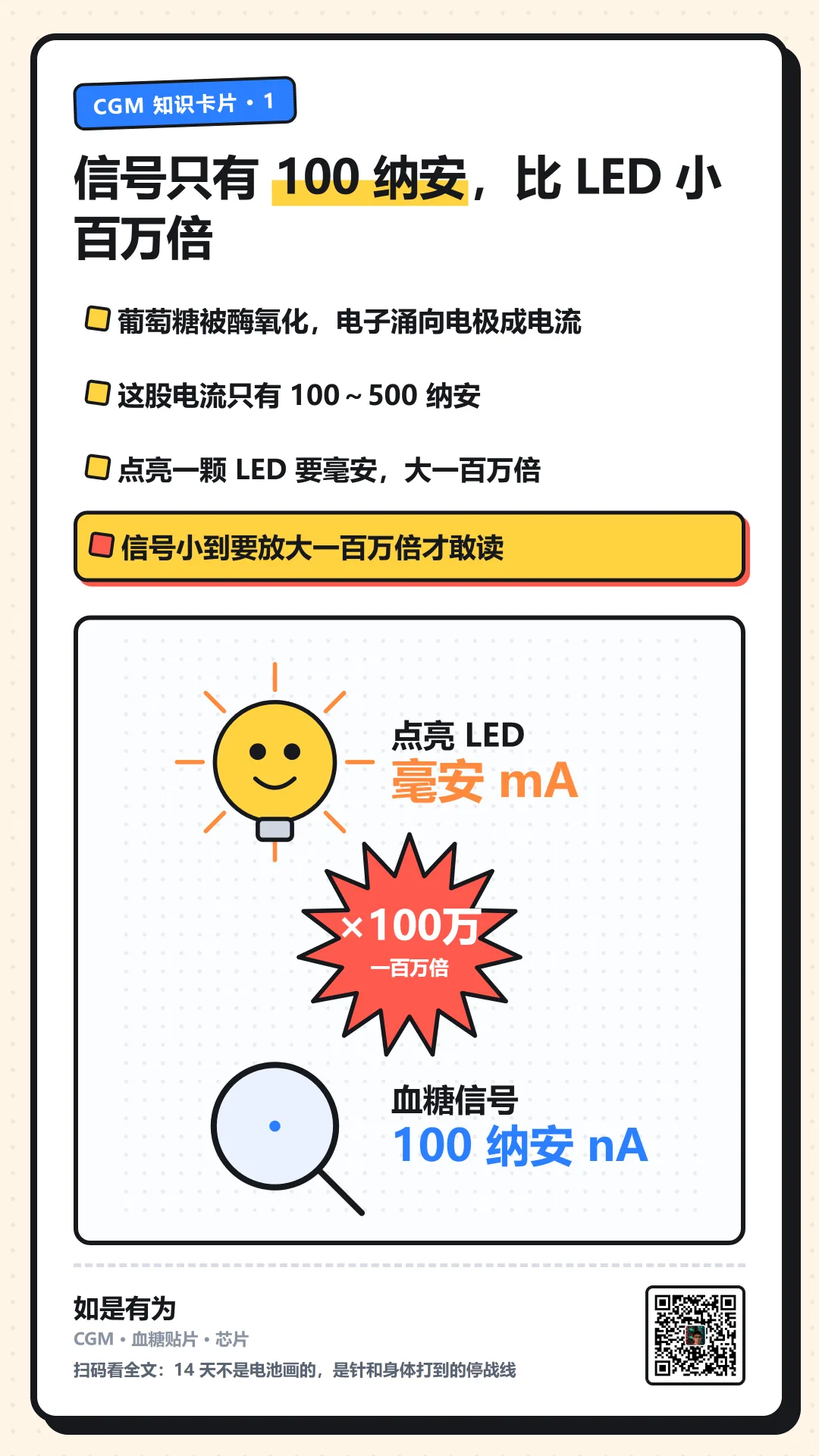

这个电流有多小？100～500 纳安（10⁻⁹ A）点亮一颗家用 LED，要毫安（10⁻³ A）级——大一百万倍。

所以前置放大器（TIA，跨阻放大器）的输入电流噪声必须压到 1 pA/√Hz 以下，否则信号直接淹死在噪声里。放大倍数做到 10⁶～10⁷ 倍，把纳安推到微伏级，再喂进 12～16 位 ADC。采样 0.1～0.2 Hz，固件里再做 5～15 分钟滑动平均，最后给你显示一个数。

你手机上那条平滑的血糖曲线，底下是一条 100 纳安的、在噪声里挣扎的电流。

破案：14 天是三条曲线撞上一堵墙

现在把线索拼起来。假设一片新贴片起始输出是 500 nA（对应血糖 100 mg/dL）。理想情况下，14 天后还该是 500 nA。实际上呢——

第 1～3 天：生物膜刚形成，电阻涨 10～20%，漂移已经开始。

第 3～7 天：膜厚 2～5 微米，信号衰减 20～35%；GOD 活性明显下降。

第 7～10 天：电极钝化加剧，电子转移速率被改。

第 10～14 天：三重效应叠加爆发。原始信号从 500 nA 掉到 250～300 nA。

血糖 100 mg/dL 对应的电流，从 500 nA 变成了 250 nA。如果固件还按"500 nA = 100 mg/dL"去换算——它会告诉你，你的血糖是 50。对糖尿病患者，虚低是致命的方向——它会让人以为自己低血糖，于是少打胰岛素、甚至去吃糖。

所以厂商必须在固件里做漂移补偿（假设凌晨 3 点血糖相对稳定，用那时的信号当基准）。但补偿有时间常数，大约 2～4 天。到第 14 天，漂移的积累量，超过了补偿算法的能力上限。

14 天不是凑整数。它是"酶活衰减 + 膜污染 + 电极钝化"这三条曲线，撞上"漂移补偿算法能力上限"的那个交点。

能不能做到 21 天？能——更好的膜、更稳的酶配方。但成本翻倍。14 天是性价比拐点。

顺手查到的取舍：为什么用会坏的酶，不用不坏的

既然 GOD 在体温下这么不耐，为什么不换一种更稳定的酶？有的——FAD-葡萄糖脱氢酶（FAD-GDH），热稳定性好得多。可 90% 的 CGM 偏偏还用容易衰减的 GOD。为什么？

因为 FAD-GDH 会把麦芽糖也当成葡萄糖氧化掉。病人输液时若用了含麦芽糖的渗透压调节剂，这个酶就被骗了，报出虚高的血糖——病人可能因此打了不该打的胰岛素。2015 年 FDA 为此专门发过警示。

所以厂商选了 GOD：易坏，但不易被骗。

在医疗器械里，“会坏"能用寿命去管；“会骗人"不能容忍。

岔一个问题：为什么是蓝牙

这么抠电的设备，为什么还舍得用蓝牙？因为手机原生支持，这是决定性的。Libre 早期是扫描式——得拿读卡器凑近才能读数；Libre 2 改蓝牙后体验直接起飞。加上功耗比 WiFi 低一个数量级、协议标准化，蓝牙几乎是唯一解。

代价是通信延迟 10～500 ms。但这个代价根本不重要——因为测量本身已经有 15～20 分钟的生物延迟（膜扩散 + 滑动平均）。

在一个已经迟到 15 分钟的系统里，再多 0.5 秒通信延迟，毫无意义。

你要付的代价，恰好落在系统里最不敏感的那个维度上。

把五家摆一起：那张表最刺眼的是最后一行

我把主流产品拉成一张表比了比（规格均来自厂商公开资料与 FDA/FCC 文件）：

Abbott Freestyle Libre 314 天，35×5.5 mm，MARD 9.2%，Clarke A+B 98.8%，延迟 12–15 分。

Dexcom G7原版 10 天；2024–25 新出的 15-Day 版才是 15 天。MARD 8.8%，延迟 10–15 分。

Dexcom G610 天，MARD 9.5%，延迟 15–20 分。

Medtronic Guardian 47 天，MARD 9.8%，可充电。

Senseonics Eversense（植入式）初代 90 天，现行 E3 已到 180 天，365 版做到 365 天；MARD 8.5%，延迟只有 5–8 分，靠体外能量传输供电。

这张表最刺眼的是最后一行。 Eversense 精度最好、延迟最短、寿命最长——每一项都赢。但它要手术植入皮下。于是市场份额不到 5%。

一个在所有技术指标上都赢的方案，输给了"要不要动刀”。

（MARD 是相对静脉血糖的平均相对误差，9.2% 意味着真值 100 时可能读 91～109；Clarke A+B 区衡量的不是"误差多大”，而是"误差会不会害死人”。贴片式必须等葡萄糖扩散穿过那层膜，这个延迟是物理决定的，算法救不回来。）

真正的悬案：它们到底用了什么芯片

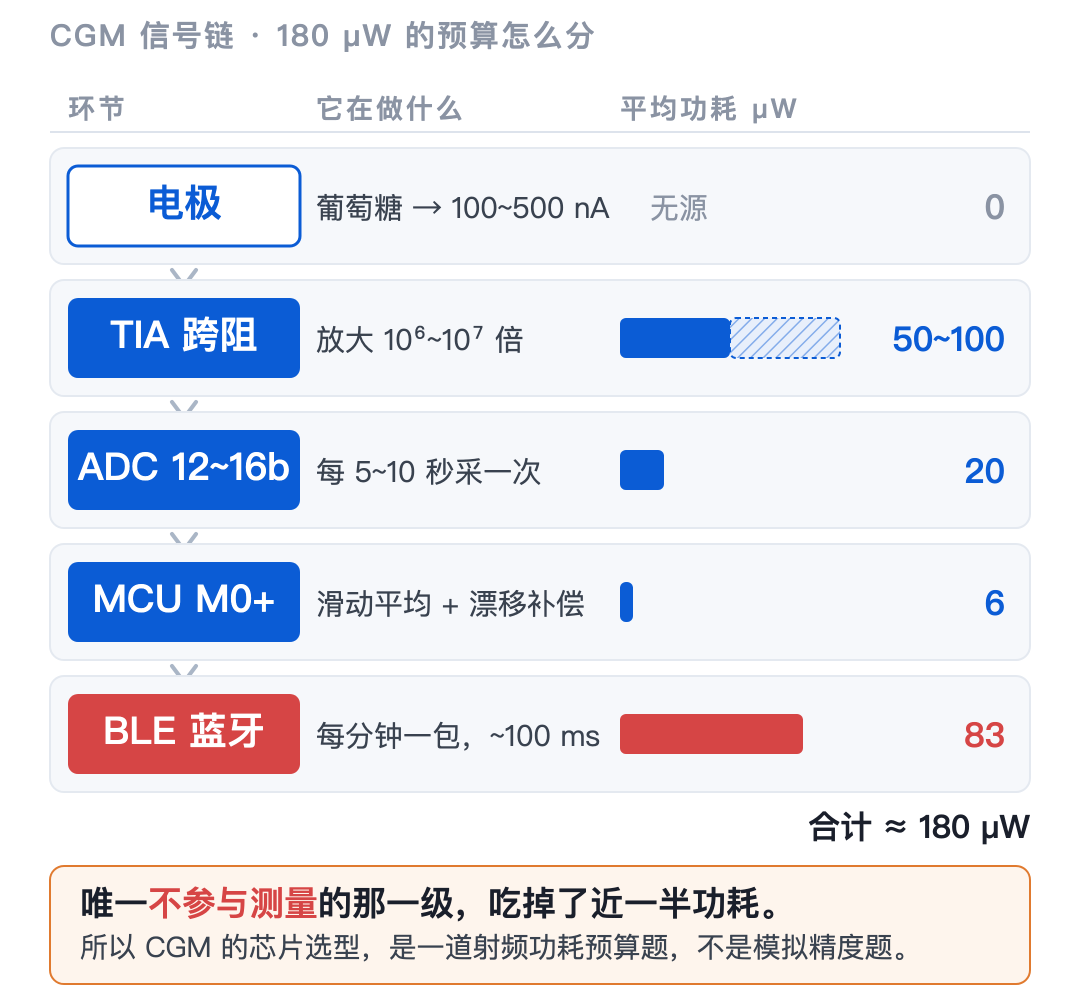

整条链只有五级。前四级都在「测」，最后一级什么都不测——它却吃掉了近一半的功耗。

这条把 100 纳安放大一百万倍的链，到底是谁家的芯片在扛？网上流传的各种"某某 CGM 用了某某芯片"，我逐条回溯过——几乎全部追不到一手来源。但真去翻拆解和档案，国外这边，还真能读出料号，而且能读出的东西比"谁家做的"多得多。

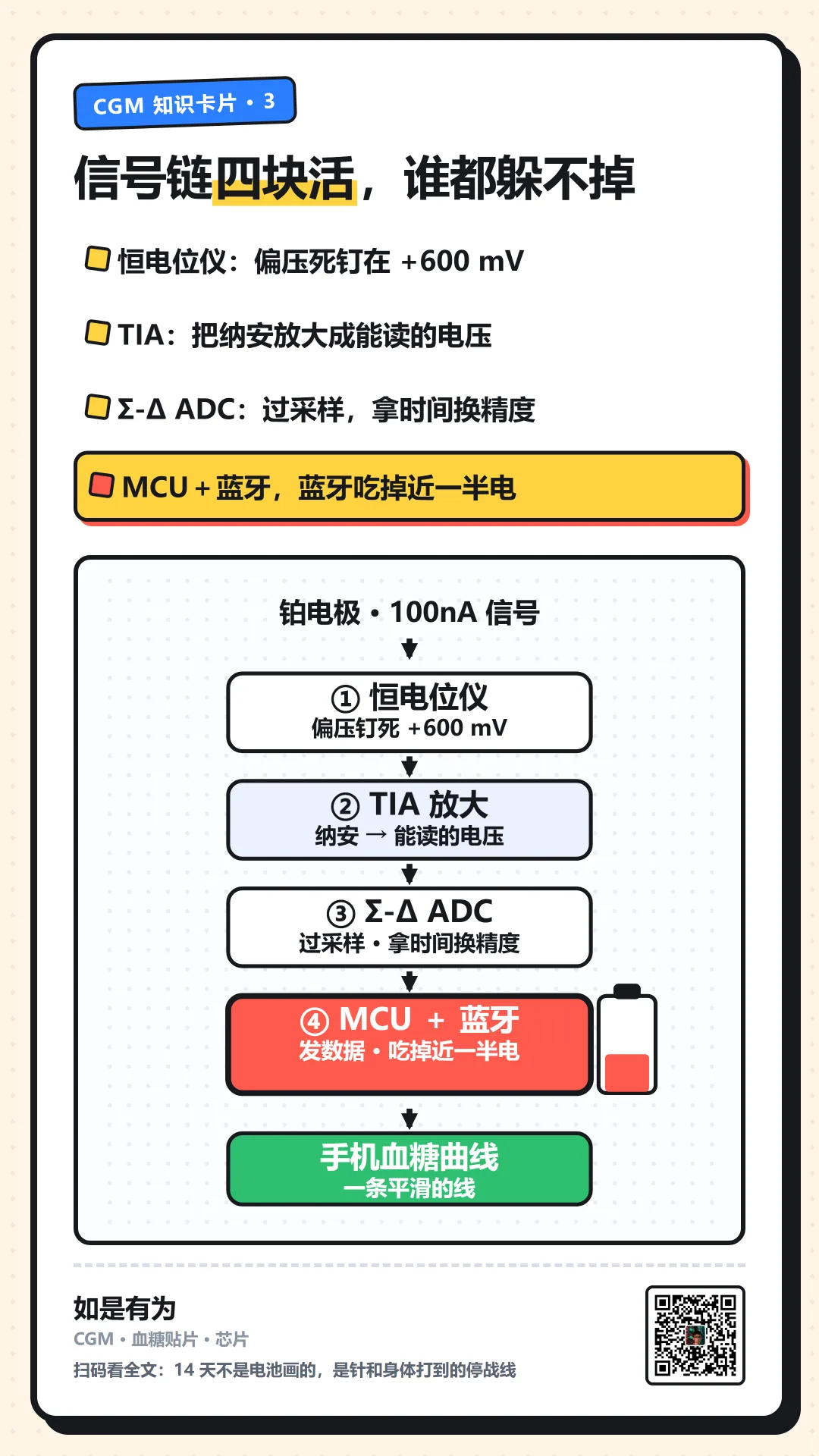

先拆清楚：这条链躲不掉的四块活

第一块，恒电位仪——负责"上偏压"。CGM 普遍用三电极：工作电极 WE（镀铂）、参比电极 RE（Ag/AgCl，只定电位、不走电流）、对电极 CE。控制运放把 WE 与 RE 的电位差稳在 +600 mV——多几毫伏少几毫伏，读数直接飘。

第二块，跨阻放大器（TIA）——把 100 纳安变成能读的电压。最要命的是运放的输入偏置电流：必须压到 fA（10⁻¹⁵ A）级，否则运放漏进去的电流就和信号同一个量级了。基本得上斩波/自稳零结构。

第三块，Σ-Δ ADC——慢工出细活。信号慢（采样 0.1～0.2 Hz）却要 14～16 bit。Σ-Δ 正好对路：过采样，把量化噪声"整形"甩到高频滤掉，拿时间换精度。

第四块，MCU + 非易失存储 + 通信。滑动平均、漂移补偿、温度补偿都跑在 MCU 上，历史数据存下来，最后由射频发出去。

国外：从初代 Libre 那颗芯片，能读出整条架构

最硬、也最会说话的一颗，在初代 Freestyle Libre 上。拆解直接读出丝印：TI RF430FRL152H——NFC 前端 + 16 位 MSP430 内核 + 14 位 Σ-Δ ADC + FRAM（铁电存储）+ 传感接口，几乎全包了第二到第四块。

初代 Libre 是扫描式 NFC——读数的能量是手机射频场隔空供的，根本不花电池；FRAM 非易失、写入功耗极低，一颗纽扣电池连记 14 天的账靠的就是它。一旦从 NFC 走到蓝牙，账就翻了。

Libre 2 主控是 TI RF430 定制版，旁边多贴一颗独立蓝牙 EM Microelectronic EM9304——因为蓝牙得自己带电池主动广播，从"白嫖读卡器的能量"变成了"啃自己的电池"。Dexcom G7 蓝牙是通用货 Nordic nRF52832；真正干前三块活的主控只打了个 “DCG7”——只能判断是自研 ASIC。Eversense 干脆把电池都省了：植入体内的传感器不含电池，靠感应磁耦合供电，没有电池，就没有电池寿命这道坎。

但你发现那个规律了吗：能查到的，全是最不核心的

丝印读得出的，全是蓝牙（nRF52832、EM9304）——那颗什么都不测、却吃掉近一半功耗的通用货。而真正决定精度的第一到第三块，在新一代产品上一颗比一颗藏得深：Libre 3 主控无丝印、封装遮蔽；G7 主控只打"DCG7"；G6 连拆解都没读出料号。

为什么偏偏藏 AFE？因为蓝牙是买的、谁都能买；而那颗把 100 纳安在生物噪声里干净捞出来的模拟前端——fA 偏置、斩波自稳零、阻抗匹配、全温漂移补偿——才是十几年才调出来的护城河。藏的不是一颗芯片，是那条别人补不上的模拟经验。

国产：黑胶与自打标，是物理层面的"查不到"

三诺生物：FCC 照片里主控是一坨黑胶（COB）——裸 die 直接键合、滴黑环氧糊死，物理上就没有型号给你读。

微泰医疗：AiDEX 蓝牙是 nRF52832，主控却是自打标、料号 MTCGM01 的芯片——全网搜不到任何一条结果。

硅基仿生：官网说有一颗自研 CGM 定制芯片，代号叫「唐」，没有工艺、代工厂、第三方佐证。

鱼跃、九诺、乐普、可孚……连 FCC 备案都没有，连"翻档案"这个入口都不存在。

财报更干净：三诺生物 2024 年报 270 页，“芯片"两个字出现 0 次；微泰招股书里五大供应商被匿名成"供应商 A"到"供应商 H”。反过来，芯片厂也从不点客户的名字。

整机厂不说供应商，芯片厂不说客户。两边都不说，中间自然就没有一手来源。

这不是保密做得好，这是行业默契——大家都不说。

与其猜料号，不如记住约束

恒电位仪：+600 mV 偏压长期稳定性要压到毫伏级。

TIA：输入偏置电流 fA 级、电流噪声 < 1 pA/√Hz——全世界能同时满足的运放不超过十几款。

MCU：深睡电流 µA 以下，自带低功耗 Σ-Δ ADC 和 BLE——基本锁定低功耗 ARM Cortex-M0+/M4 那一档。

料号会变，这三道约束不会。

CGM 的芯片选型，本质是"射频功耗预算 + 模拟前端护城河"的题，不是"堆分辨率"的题。

最后一颗彩蛋：那颗不测血糖的传感器

在硅基仿生那句 Temp & Mag sensors 上，牵出最后一颗芯片——它一个数都不测，管的是"开机"。贴片全灌封、机身不开一个孔（要防水防污染），出厂后还得在货架上躺 18 个月。矛盾来了——电池必须真断电，否则躺不到用户手里就没电了；可它连一个按钮孔都不能开。

唯一能穿过密闭外壳的开关，是磁的。施用器里有一块磁铁。你按下去、把施用器丢掉的那一刻，磁铁离开了——贴片才通电开机。顺带白送一个功能：用过的贴片装不回去，天然防重用。

一整条链拼了命，去测那 100 纳安的电流。

而决定这条链"活不活得过 18 个月货架期"的，是一颗压根不测量的磁传感器。

查完这一圈，我的结论

单看每一个难点都不是新问题——酶热稳定性、膜污染、电极钝化，每一个都有解。难的是把约束条件全叠上：皮下 14 天 + 成本 60 美元以下 + 精度 9% + 续航 336 小时 + 不能骗人。叠完，所有改进方案的成本加起来就炸了。

而最深的那道坎，是生物可变性：A 患者和 B 患者，皮下血流量能差 30%，膜沉积速度有人 5 天有人 10 天，异物反应轻重、贴片位置全不一样。

真正的工程挑战不是"在试管里测准血糖"，是"在千差万别的人体里，测出一致的答案"。

这就是为什么直到今天，CGM 厂商还要求你偶尔做一次指尖血校准——那不是技术没做好，那是在和人体的多样性谈判。

14 天是这场角力的停战线。它是电化学画的，不是电池画的——到期那天，电池还有电，是那根针和这具身体，先打到了双方都受不了的边缘。

— 知识卡片 —

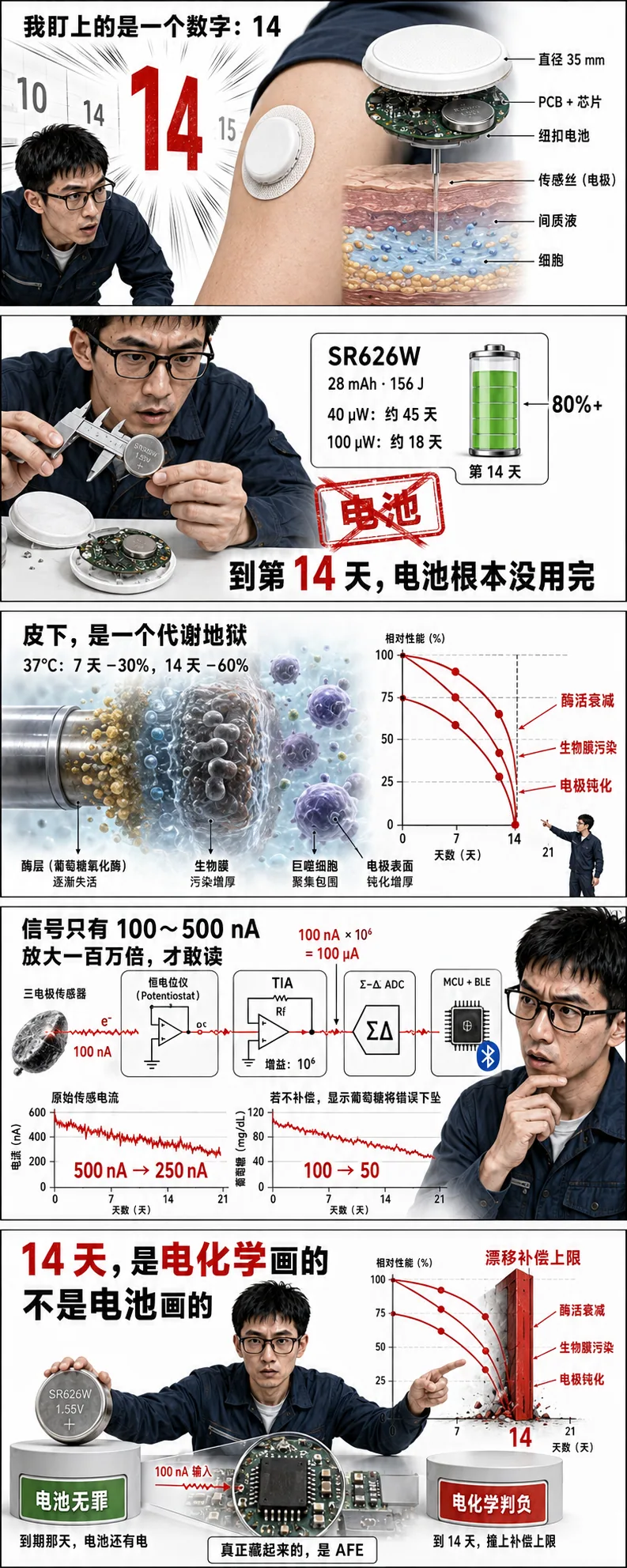

三张漫画卡，把全文最基础的三个概念各讲成"扫一眼就懂"

边界说明

规格（尺寸/穿戴期/MARD/Clarke）来自厂商公开资料与 FDA/FCC 文件。G7"15 天"仅指 2024–25 的 15-Day 版；Eversense"90 天"是初代（现行 E3=180 天、365 版=365 天）。

电池与功耗为公开参数推演、非实测：一手拆解证实的是 Libre 2 = 银氧纽扣电池 SR626W（约 28mAh／156 J）；整机均功耗按分块估约 40 µW（悲观 80 µW），据此可撑 22～45 天，加上实测部分贴片能跑 17～18 天，故"14 天时电池未耗尽"成立。

芯片按证据分级、只认可核料号：初代 Libre = TI RF430FRL152H、Libre 2 = RF430 定制版 + EM9304、G7 蓝牙 = Nordic nRF52832、微泰 AiDEX = nRF52832 + 自打标 MTCGM01；G7 主控"DCG7"、三诺 COB 黑胶裸片仅为疑似自研。除此之外不指认任何厂商用了哪颗芯片。

信号链四块活及其指标（三电极、+600mV、fA 偏置、1pA/√Hz、斩波自稳零、Σ-Δ 过采样、FRAM、COB 等）为通用工程原理 + 公开指标反推，非对任何未公开芯片内部设计的指认。

GOD 酶活衰减（37℃ 下 7 天 −30%、14 天 −60%）来自公开文献；磁开关机制为公开结构/专利可佐证，具体料号不指认。
