从欧艾迪绝对值编码器说起：SSI 读到的是比特，可能现场输掉的是采样确定性

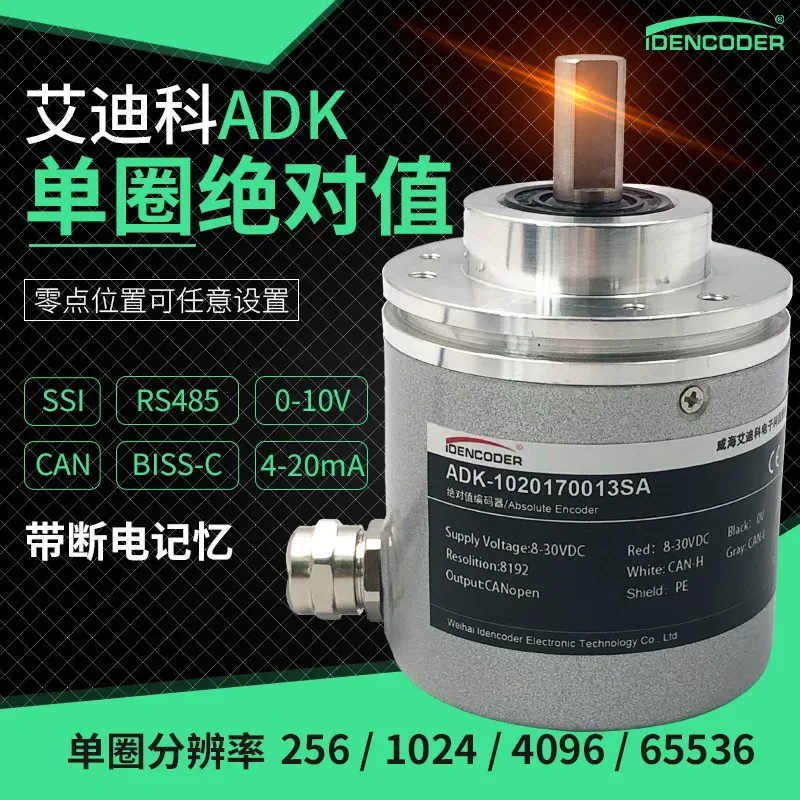

前段时间聊一个国产设备项目，对方用的是欧艾迪这类 SSI 绝对值编码器。选它的理由其实很朴素：国产供应链响应快，价格和交期都更友好；绝对值输出对设备上电回零更方便；SSI 接口也足够标准，控制器侧好接，资料里把 CLOCK+/CLOCK-、DATA+/DATA-、电源和地写得很清楚。

说实话，这类国产绝对值编码器这几年进步很明显。以前很多人一提绝对值编码器，第一反应就是海德汉、雷尼绍、库伯勒、倍加福。现在不少国产设备上，欧艾迪这类产品已经不是“能不能用”的问题，而是很自然地进入了机器人关节、自动化平台、伺服执行机构、测试设备这些真实现场。

欧艾迪公开资料里对 SSI 链路的描述也很典型：SSI 采用 RS422 电平，一对差分时钟信号、一对差分数据信号；典型接线包括 5–24V、GND、CLOCK+、CLOCK-、DATA+、DATA-；接收设备向编码器发送时钟脉冲，编码器在时钟同步下逐位输出角度位置、校验信号或工作状态。

从图纸上看，这套东西非常干净：控制器发 CLK，编码器回 DATA，位置值一位一位读回来。也正因为它干净，很多团队在选型会上会说一句：

先用 SSI 顶着，后面再优化。

这句话的问题不在“用欧艾迪”，也不在“用 SSI”。恰恰相反，这类国产编码器把绝对值、接口、供货和成本都做到了一个很实用的位置。真正容易出问题的是后半句：很多人把 SSI 当成一个简单协议，却没有把它当成一条完整的物理链路。

SSI 在低速、短线、干净环境里很好用；一旦进入高速、长线束、电机 PWM 干扰强、接地环境复杂的现场，最容易让你付出代价的，不是协议本身，而是采样确定性。

换句话说：

SSI 读到的是比特，现场输掉的是采样确定性。

一、资料里的 SSI 很清楚，现场里的 SSI 没那么简单

欧艾迪这类 SSI 绝对值编码器，资料本身并不难读。CLOCK+/CLOCK- 是一对差分时钟，DATA+/DATA- 是一对差分数据；控制器给时钟，编码器按节拍输出数据。这和很多 SSI 应用资料里的描述是一致的：SSI 通常用独立的时钟线和数据线，控制器产生时钟，编码器在时钟同步下返回位置数据，物理层常见为 RS422 差分链路。

问题是，资料里的 SSI 是“理想链路”，现场里的 SSI 是“系统链路”。

在资料里，CLOCK 和 DATA 是两个信号名；在现场，它们要经过驱动器、连接器、线束、拖链、屏蔽层、接地路径、差分接收器和控制器输入同步逻辑。编码器把数据准备好，只是第一步；控制器能不能在正确的采样窗口里把每一位读对，是另一件事。

这也是我想借欧艾迪这个例子讲清楚的地方：国产绝对值编码器越来越多地进入设备现场以后，问题不再只是“有没有绝对值输出”，而是系统工程师有没有能力把这条 SSI 链路做扎实。

换句话说，欧艾迪这类编码器可以把位置数据稳定地吐出来，但这并不自动等于控制器在几米、十几米线束另一端一定能稳定读对。中间这一段链路，才是很多现场问题真正发生的地方。

二、论坛里那些 SSI 问题，其实都在补同一堂课

如果你去看论坛和博客，会发现很多 SSI 讨论不是在研究多复杂的协议，而是在解决很基础、也很真实的问题：STM32 怎么模拟 SSI？RS422 怎么转 TTL？时钟应该发多少个？上升沿采还是下降沿采？格雷码怎么转二进制？DATA+/DATA- 和 CLOCK+/CLOCK- 到底怎么接？

这类帖子放在欧艾迪这样的国产编码器场景里看，就很有意思。编码器资料已经把接口讲清楚了，但工程师真正落地时，还要把它接到自己的控制器、自己的线束、自己的电机系统里。SSI 的门槛低，低在协议；SSI 的坑深，深在现场。

很多人第一次做 SSI，只关心“读通”：时钟发够了吗？数据位数对了吗？格雷码转了吗？采样沿对了吗？RS422 转 TTL 的模块能不能用？这些当然重要，但它们只是第一步。真正到设备现场，还要继续问：线束多长，时钟跑多快，有没有终端，电机相线离编码器线多近，屏蔽层怎么接地，控制器和编码器之间有没有地电位差，接收器输入共模范围够不够，DATA 在采样点前后稳定多久。

SSI 这个接口最有迷惑性的地方就在这里：它很容易在实验桌上读通，但不代表它已经具备整机现场可靠性。

30 cm 线读通，不代表 10 m 线读通；空载读通，不代表重载读通；低速读通，不代表高速读通；电机不使能时读通，不代表 PWM 打开后还能读通；实验室读通，不代表客户现场还能读通。

所以，欧艾迪这类编码器不是“接上就完事”的器件，而是一个需要系统工程配合的反馈源。编码器负责把位置数据吐出来，线束和接收器负责把边沿送干净，控制器负责在正确窗口采样。任何一环掉链子，最后都会表现为“位置值不对”。

三、这类现场最怕的，不是完全读不到，而是偶尔错一位

在欧艾迪这类 SSI 绝对值编码器的应用里，完全读不到数反而好查。电源没接对、CLOCK+/CLOCK- 反了、DATA+/DATA- 反了、帧长配错、格雷码没转、采样沿不对，这些问题虽然烦，但通常是稳定地错。

真正麻烦的是另一类：桌面上 30 cm 线很好，装到设备上几米线束也能跑；低速很好，空载很好；一旦速度上去、负载加大、电机 PWM 更激烈，绝对值读数开始偶发跳变。

更难受的是，它不是一直错。可能十几分钟跳一次，可能某个姿态才跳，可能客户现场跳、自己实验室不跳，可能换一根线束就好了、换回来又复现，可能你把采样频率降一点，它又好了。

这时很多人第一反应是怀疑编码器：是不是磁钢偏心？是不是传感器噪声？是不是内部算法波动？是不是国产编码器一致性不够？于是开始加滤波、做平均、加异常值剔除、限制速度跳变。

但很多时候，这不是噪声，而是错误比特。

噪声可以被滤波压下去，错误比特不一定能。因为 SSI 的某一位一旦被采错，控制器得到的是一个格式上合法、数值上错误的位置值。它不像通信彻底失败那样容易暴露，它可能看起来很像真实角度，只是突然跳了一下。

我更建议先看物理层。因为同一颗编码器，换一套线束、换一个接收器、加对终端、改一下屏蔽接地，问题就可能消失。这时你以为自己修好了编码器，其实你修好的是 SSI 链路。

所以我一直觉得，SSI 现场最危险的状态不是“完全不能通信”，而是：

大多数时候都对，偶尔错一位。

这种故障最像玄学，也最容易把排查方向带偏。

四、示波器扎上去以后，真相往往很直观

很多人查欧艾迪这类 SSI 编码器的现场跳变，会先看软件：寄存器值有没有变化，位置值是不是连续，校验或状态位有没有报错，控制器有没有超时，上位机曲线有没有跳点。这些当然要看，但软件看到的是结果，不是原因。

真正查 SSI 错码，示波器要尽量往物理层扎，尤其要看接收器输入脚前的差分波形，而不是只看 MCU 或 FPGA 里面已经数字化之后的 0/1。

我通常会关心几个位置：控制器端发出去的 CLOCK+/CLOCK-；编码器端实际收到的 CLOCK+/CLOCK-；编码器端推出去的 DATA+/DATA-；控制器端接收器输入脚前的 DATA+/DATA-。很多问题只在最后这个位置暴露。你在逻辑分析仪上看到的是一个规规矩矩的数字波形，但在接收器输入脚前，DATA 可能已经在门限附近晃了两三次。

这时候你会看到一些很典型的东西：边沿变慢，过冲，反射，振铃，共模扰动，地弹，差分电压在接收器门限附近二次穿越。然后控制器刚好在那个“不该采”的瞬间采样了。

于是本来应该读 0 的位，被读成了 1；本来应该读 1 的位，被读成了 0。最后你看到的是一个绝对值跳变，但根因不是绝对值算法跳了，而是 SSI 的某一位在接收端被错误地判决了。

这就是为什么我说：

SSI 读到的是比特，现场输掉的是采样确定性。

五、把 5 MHz + 10 m 线束粗算一遍，问题就不玄学了

很多工程师低估 SSI，是因为没有把时序预算完整算过。

假设 SSI 跑到 5 MHz，CLK 周期就是 200 ns。如果占空比接近 50%，半周期约 100 ns。再假设线缆传播延迟按常见工程估算 5 ns/m 来算，10 m 线缆单程就是约 50 ns。

SSI 是主站发 CLK，从站回 DATA。也就是说，光线缆传播延迟就有：CLK 从控制器到编码器约 50 ns，DATA 从编码器回控制器约 50 ns，线缆往返接近 100 ns。

注意，这还没算控制器端 CLK 驱动器延迟、编码器端输入识别延迟、编码器内部数据输出延迟、编码器端 DATA 输出驱动延迟、控制器端差分接收器传播延迟、控制器输入同步链路延迟，以及边沿畸变带来的实际门限穿越时间偏移。

如果你用 AM26C32 这类差分线接收器，它本身也有传播延迟。AM26C32 这类器件看起来只是“差分转单端”的小料，但在几 MHz 的 SSI 里，十几纳秒到几十纳秒量级的传播延迟、通道 skew、门限变化，都会进入时序预算。

17 ns 听起来不大，但在 5 MHz SSI 里，一个周期只有 200 ns。如果你本来以为自己有几十纳秒采样裕量，接收器延迟、线缆延迟、边沿偏移叠在一起，就会变得非常敏感。

更关键的是：传播延迟是固定项，至少能算；现场真正要命的是动态项。比如线缆阻抗不连续导致反射，连接器处阻抗突变，终端电阻没有放对，屏蔽层接地路径不合理，编码器线束和电机相线长距离平行，驱动器 PWM 边沿带来共模扰动，控制柜和电机端存在地电位差，电机负载变化导致噪声谱变化，温度和供电变化导致驱动器边沿速度变化。

这些东西不会每一帧都一样。所以你会看到非常典型的现场现象：低速不跳、高速跳；空载不跳、重载跳；桌面不跳、整机跳；短线不跳、长线跳；实验室不跳、客户现场跳；同一颗欧艾迪编码器，换一套线束就好了。

这不是编码器突然变差了，而是物理层裕量被现场工况一点一点吃掉了。

六、不要把“RS422 差分”理解成“怎么接都稳”

欧艾迪资料里写 SSI 采用 RS422 电平，一对差分时钟，一对差分数据，这是很标准的做法，也是 SSI 能在工业现场广泛使用的重要原因。

但很多人看到“RS422 差分”，会产生一种误解：既然是差分，那抗干扰应该没问题。

这句话只对了一半。差分确实能提高抗干扰能力，比单端更适合长线，也能抑制一部分共模噪声。但差分不是魔法。差分接收器最后仍然要做一件很朴素的事：判断输入差分电压到底跨没跨过门限。

它不会知道哪个边沿是你真正想要的边沿，也不会知道哪个边沿是反射造成的假动作，更不会知道“这次系统负载很大，PWM 干扰很强，我应该宽容一点”。

它只看输入。输入跨过门限，它就翻转；输入在门限附近晃，它也可能跟着晃。

所以，在长线高速场景里，真正的问题不是“有没有用差分”，而是：差分对有没有成对走线，线缆阻抗是否匹配，终端位置是否正确，接收器输入共模范围是否足够，接收器迟滞是否足够，反射有没有在采样点附近叠加，接收器输出有没有窄脉冲，采样点是否避开了边沿不确定区。

差分只是物理层工程的开始，不是结束。

欧艾迪这类编码器把 CLOCK+/CLOCK-、DATA+/DATA- 提供出来，说明它给了你一个适合工业现场的差分接口入口；但后面的线束、端接、屏蔽、接地、接收器和采样策略，仍然是系统工程师自己的作业。

七、控制器侧也一样：能接 SSI，不等于读得可靠

再看控制器或采集模块侧。很多国产设备里，欧艾迪这类绝对值编码器会接到运动控制卡、PLC 模块、伺服驱动器反馈口，或者自己做的 MCU/FPGA 板卡上。这个时候，SSI 就不再是编码器的一项参数，而是整条控制链路的一部分。

一条 SSI 链路至少包括编码器、线缆、连接器、差分驱动、差分接收、终端匹配、屏蔽接地、控制器采样逻辑、帧格式配置和软件解析。

编码器输出正确，不代表模块一定读对；模块支持 SSI，不代表所有线束都能稳定跑高频；帧长可配，不代表随便填都不会出事；支持格雷码和二进制，不代表系统集成时不会配反。

这里要把两类错误分开。

第一类是协议层错误，比如帧长错了、单圈位数错了、多圈位数错了、格雷码和二进制搞反了、MSB/LSB 顺序理解错了、校验位和状态位没处理、时钟极性和采样沿没对上。这种错误一般是稳定地错。

第二类是物理层错误，比如边沿抖动、过冲反射、共模扰动、地弹、接收器门限附近晃动、采样窗口被压缩、最差工况下 setup/hold 裕量不够。这种错误一般是偶发地错。

第一类问题，靠手册、参数、组态和逻辑分析仪，通常能查出来。第二类问题，必须拿示波器去看物理波形，尤其要看差分接收器输入脚前的波形。否则你看到的只是“已经被判决过的结果”。

这也是很多现场复盘时容易忽略的地方：大家会问“欧艾迪编码器有没有问题”，却不一定会问“控制器接收端的 DATA 在采样点附近是不是干净”。前一个问题容易变成甩锅，后一个问题才是工程。

八、接收器不是“小料”，它可能决定最后一位是 0 还是 1

很多原理图里，SSI 的差分接收器只是一个小芯片。比如 AM26C32 这类四路差分线接收器，经常被当成“差分转单端”的普通器件来看。还有一些项目会用 RS422/RS485 收发器或隔离收发器做中间转换，觉得“只要速度够，应该就没问题”。

但在高速长线场景里，它一点都不普通。它是模拟世界和数字世界之间的门卫。它前面是线缆、反射、共模噪声、过冲、地弹；它后面是 MCU、FPGA、CPLD、运动控制芯片里的 0 和 1。

如果接收器输入端的差分信号足够干净，它输出的数字信号就很确定。如果输入端在门限附近来回晃，它仍然会按照自己的门限和迟滞去翻译。它不会告诉你：“我刚才其实犹豫了一下。”它只会给你一个干脆的结果。这个结果可能是对的，也可能是错的。

尤其对 SSI 来说，最危险的情况不是 DATA 完全坏掉，而是某一位刚好在采样瞬间被读错。比如第 17 位本来应该是 0，反射和共模扰动叠加后，接收器输出短暂翻成 1，控制器刚好在这个窗口采样，最后得到一个只错了一位的绝对值。

如果这个 bit 权重比较高，位置值会明显跳变；如果这个 bit 权重比较低，位置值可能只是轻微毛刺；如果还有格雷码转换，错误传播方式可能更让人迷惑。

所以我不太喜欢把这类问题简单叫“噪声”。它不是普通意义上的模拟噪声，而是物理层边沿不确定，最终被数字系统判成了错误比特。

九、线长—时钟频率降额表，才是工程师真正该看的东西

很多编码器资料会写：支持 SSI，最高时钟多少，最大线长多少，RS422 差分输出，适合长距离传输。这些信息当然要看，但真正有经验的工程师，会特别留意一类表：

线缆长度 vs. 最高时钟频率。

这张表背后就是物理层现实。短线可以跑高频，线越长，时钟越要降；负载越复杂，裕量越要留；现场干扰越强，越不能贴着极限跑。

很多人看到“最高 2 MHz”，就想在自己的设备上直接跑 2 MHz。但问题是：这个 2 MHz 是在什么线长下、什么线缆下、什么终端下、什么接收器下、什么环境下、什么温度和供电条件下成立的？

如果这些条件和你的现场完全不一样，最高频率就不能直接照搬。在 SSI 这种同步接口里，跑得越快，周期越短，采样窗口越小。1 MHz 周期是 1000 ns，2 MHz 周期是 500 ns，5 MHz 周期是 200 ns。线缆传播延迟、接收器延迟、边沿抖动，到了 1 MHz 可能只是小扰动；到了 5 MHz，就可能变成决定系统稳定性的关键因素。

所以，工程上不要只问“这个欧艾迪编码器支不支持 SSI”，更应该问：

在我的线束长度、我的控制器、我的接收器、我的电机干扰环境里，SSI 还能不能稳定采样？

这才是选型会后面真正要补上的问题。

十、我会怎么验收一条 SSI 链路？

如果一个项目真的要把欧艾迪这类 SSI 绝对值编码器用在长线、高速、电机强干扰环境里，我一般会把验收分成两层。

第一层是协议层。先确认帧长度、单圈位数、多圈位数、格雷码还是二进制、MSB first 还是 LSB first、有没有奇偶校验或 CRC、错误位和报警位有没有被正确处理、控制器读取周期是否合理、时钟极性和采样沿是否符合编码器要求、超时之后系统怎么处理、异常帧是丢弃重读还是直接参与控制。

协议层要先清干净，否则你后面看物理层，很容易被假问题干扰。比如位宽错了，你怎么调终端都没用；格雷码没转，你怎么看波形都觉得“角度不对”；采样沿错了，低速可能还能蒙混过去，高速一定会暴露。

第二层是物理层。重点看 CLOCK+/CLOCK- 的差分幅度、DATA+/DATA- 的差分幅度、边沿上升/下降时间、过冲和欠冲、振铃持续时间、接收器门限附近有没有二次穿越、终端电阻位置和阻值、线缆是否为合适的双绞屏蔽线、差分对有没有被拆散、屏蔽层接地方式、编码器端和控制器端地电位差、电机 PWM 打开前后的波形变化、最大负载下 DATA 是否仍然稳定、最高温度和最低供电下边沿是否变慢、最长线束下采样窗口还剩多少。

这里有一个关键原则：

不要只在数字端看“有没有方波”，要在接收器输入脚前看“采样点附近是否干净”。

“看起来像方波”不够。真正要回答的是：在控制器采样点前后，DATA 是否有足够稳定时间？这个“足够”，最好不要靠感觉，要用示波器量出来。

十一、几个现场最容易踩的坑

第一个坑，是 CLK 和 DATA 差分对被拆散。SSI 至少应该保证 CLOCK+/CLOCK- 是一对，DATA+/DATA- 是一对。不要为了接线方便，把差分对拆开，也不要让其中一根绕远路。差分对一旦不平衡，共模噪声就更容易转成差模噪声。

第二个坑，是编码器线和电机相线长距离并行。电机相线上的 PWM 边沿很凶，欧艾迪这类编码器的 SSI 线束如果长距离贴着电机相线走，屏蔽和差分也不一定救得回来。尤其在拖链、关节、紧凑型驱控一体结构里，这个问题很常见。

第三个坑，是没有终端，或者终端位置不对。短线低速时，不加终端可能也能跑；长线高速时，反射会直接叠在边沿附近。终端电阻不是装饰件，它决定反射能不能被压住。

第四个坑，是终端太多，把信号幅度拉低。有些现场为了“保险”，编码器端、控制器端、中间转换板上都加终端。结果反射是小了，但驱动器负载变重，差分幅度被拉低，接收器门限裕量反而变差。

第五个坑，是屏蔽层接地靠习惯，不靠系统。一端接地、两端接地、电容接地、连接器壳体接机壳，没有一种方案永远正确。要看设备结构、地电位差、噪声回流路径和 EMC 要求。最怕的是图纸上一套，现场装配又变成另一套。

第六个坑，是时钟频率贴着上限跑。很多时候 SSI 不需要跑极限。控制周期允许的话，把 CLK 从 2 MHz 降到 1 MHz，甚至 500 kHz，可能比后面写一堆滤波和异常处理更可靠。

第七个坑，是把错码交给软件兜底。软件可以做连续性检查、速度约束、异常帧丢弃、重复读取、CRC 校验。但如果物理层长期处在临界状态，软件只是在替硬件问题擦屁股。

这些坑听起来都不高级，但现场最容易死在这些“不高级”的问题上。因为它们不是单点失效，而是多个小裕量一起被吃掉。线束稍长一点，终端差一点，PWM 凶一点，采样点偏一点，最后就变成偶发错码。

十二、软件能做什么，不能做什么？

软件当然不是没用。好的软件策略可以让 SSI 链路更可诊断、更可控。比如连续读取两帧比对，超出速度上限的跳变做异常标记，启用编码器的错误位和报警位，能用 CRC 或校验就不要裸读，通信超时后不要直接沿用旧值，异常帧不要悄悄送进控制环。

但软件不能替你修好边沿。它可以降低错误值进入控制环的概率，却不能改变 DATA 在接收器门限附近晃动的事实。它可以帮你发现错码，却不能让一条没有裕量的长线链路突然变可靠。

这在用欧艾迪这类国产编码器做设备时尤其要注意。国产器件进入真实设备，是好事；但系统工程不能靠“软件兜底”来掩盖物理层没有验收。否则最后问题一出现，大家很容易把锅甩给编码器、甩给算法、甩给客户现场环境，却没有人认真去量接收端 DATA 在采样点附近到底稳不稳。

所以我对这类问题的判断顺序通常是：先把协议层配对，再把物理层测清楚，最后再谈软件兜底。顺序反过来，就会变成算法团队给硬件问题背锅。

十三、从一个国产 SSI 场景，回到系统链路

欧艾迪这类绝对值编码器，在国产设备里其实很有代表性：编码器装在电机端、关节端或执行机构上，控制器在电柜里，中间隔着线束、拖链、连接器和复杂的接地环境。

图纸上看，SSI 只是几根线：电源、地、CLOCK+/CLOCK-、DATA+/DATA-。但到了现场，这几根线要穿过电机 PWM、地电位差、屏蔽层接地、终端匹配、接收器门限和控制器采样逻辑。

所以真正的问题不是“能不能读到数”，而是这条同步串行链路有没有被当成一个完整系统来设计和验收。CLK 从控制器出去，经过线缆到编码器；DATA 再从编码器回来，经过接收器进入控制器。中间任何一个环节没有裕量，最后都可能表现为绝对值读数偶发跳变。

工程上真正该问的是：最长线束下，最高时钟下，最大负载下，电机 PWM 最激烈的时候，DATA 在采样点附近还有多少稳定窗口？

如果这个问题回答不上来，“支持 SSI”就只是说明能接上，不代表每一位都能稳定读对。

这也是我愿意从欧艾迪说起的原因。它不是一个遥远的进口样本，也不是教科书上的接口框图，而是很多国产设备里真的会用到的编码器场景。越是这种看起来朴素、好接、标准的接口，越容易让人忽略它背后的物理层细节。

十四、最后一句话

从欧艾迪绝对值编码器，到论坛里各种 STM32 读 SSI 的工程讨论，再到工业控制器里的 SSI 输入模块，本质上都在提醒同一件事：

SSI 不是只要协议读通就结束了，它是一条从控制器时钟、线缆、编码器输出、接收器门限到采样点的完整链路。

很多现场错码，不是编码器坏了，也不是协议错了，更不是简单的“传感器噪声”。它可能是长线、高速、电机干扰、终端不匹配和接收器门限一起，把原本应该稳定的采样窗口挤没了。

所以我最想提醒做伺服、机器人、平台控制和工业自动化的工程师一句：

错码不是噪声，滤波救不了错误比特。

你真正要修的，可能不是算法，也不是编码器，而是那条你一直以为“只是几根线”的 SSI 物理层。
