藏在机器人关节里的"隐形冠军"：磁编码器，一个被低估的百亿赛道

当所有人都在谈论算力芯片、伺服电机和减速器时，有一个不起眼的小器件，正悄悄撑起整个机器人产业的精度天花板。它就是——磁编码器。

01 一台人形机器人，要用71个磁编码器

2026年，人形机器人行业站在"量产元年"的风口上。

特斯拉Optimus量产线开始安装，摩根士丹利年内两度上调中国出货量预测——从1.4万台一路修至5万台。宇树科技的人形机器人单价从59万降到2.99万，两年降幅72%。高盛预测2026年全球人形机器人市场规模超20亿美元，到2030年有望突破200亿美元。

但很少有人注意到：每台人形机器人平均要配备约71个磁编码器。

拆解特斯拉Optimus二代结构：全身编码器多达54个——旋转关节28个、直线关节14个、灵巧手12个。小鹏IRON关节自由度达82个，宇树人形机器人31个自由度，编码器数量只增不减。

这意味着什么？按2026年全球3万台保守需求量计算，仅人形机器人一个赛道，每年就消耗超200万个磁编码器。而2025年该领域出货量已达680万颗，2026年预计突破1200万颗。

磁编码器，正从幕后走向台前。

02 磁编码器：机器人的"本体感受器"

通俗地讲，磁编码器就是机器人的"本体感受器"。

当控制系统发出"左臂抬起30度"的指令后，磁编码器就像贴在关节上的"量角器"，实时感知关节转动的角度、方向和速度，并反馈给"大脑"。如果发现偏差，系统立即修正。

为什么不用视觉传感器？视觉只能告诉机器人"手在哪里"，无法精细感知关节内部的角度变化。在高速运动或频繁正反转场景下，视觉反馈的延迟远远跟不上控制需求。

控制必须闭环，闭环必须反馈，编码器就是实现运动反馈最直接的工具。

从系统架构看，编码器位于伺服系统的反馈环节，与控制器、驱动器、电机共同构成"控制-驱动-执行-传感"的完整闭环。在电机成本中，编码器占比约30%。

磁编码器的核心组件有三个：

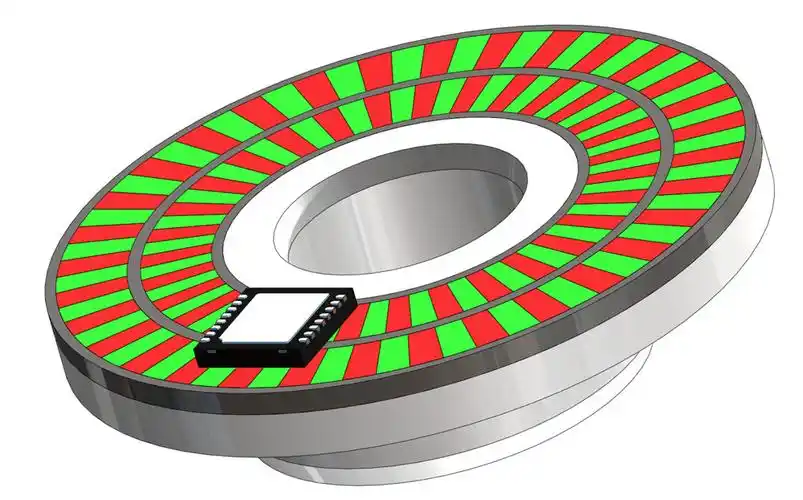

• 磁性标尺（磁环/磁码盘）：按规律排列的多极磁体，随轴旋转产生周期性变化的磁场

• 磁传感器：检测磁场变化，输出电信号

• 信号处理电路：将原始信号转换为角度、位置或速度数据

相比光电编码器，磁编码器的核心优势在于抗污染、抗震动、抗油污——工厂车间的粉尘、切削液、润滑油，对光电编码器是致命伤，对磁编码器几乎无影响。非接触式设计也让它的MTBF（平均无故障时间）超过10万小时。

03 技术演进：四代磁敏技术，精度跃升百倍

磁编码器的技术竞争，核心在磁传感器。过去三十年，磁敏元件经历了四代演进：

2025年，在高精度磁编码器市场中，TMR以37.1%的份额领跑，GMR占31.4%，AMR占13.0%，传统霍尔效应降至18.5%。TMR在六轴工业机器人中的采用率从2022年的19%飙升至2025年的41%。

为什么TMR能成为主流？

TMR利用量子隧穿效应——当两层铁磁材料被极薄的绝缘层隔开时，电子通过隧穿穿过势垒，隧穿概率强烈依赖于两层铁磁层的磁化方向相对取向。这使得TMR器件的磁阻变化率可达200%以上（GMR约10-20%，AMR约2-5%），信噪比天然碾压前代技术。

实际表现上，TMR传感器具备：

• 更高的磁场灵敏度：允许更大的气隙和更宽的机械容差

• 更低的功耗：静态电流<10mA，适合电池供电的机器人

• 更优的温度稳定性：温漂远小于霍尔器件

• 更高的分辨率：配合精密磁环可达24位（0.0003°）

德国iC-Haus推出的iC-TW39，基于TMR技术实现24位分辨率、±0.15°精度、1.5μs延迟，覆盖-40°C至+115°C工况——这是当前on-axis（轴端）磁编码器的性能标杆。

国产方面，江苏多维科技（MDT）的TMR3111D芯片内置自动增益补偿与非线性校准算法，将产线装配容差放宽至±0.3mm气隙与±2°磁极偏转，大幅降低终端厂商调校工时。昆泰芯的KTM5900角度精度±0.025°，支持18万转/分钟高速旋转。

04 三大应用引擎：机器人、汽车、工业自动化

引擎一：人形机器人——增速最快的增量市场

这是磁编码器未来五年最大的想象空间。

单台人形机器人平均需要71个磁编码器和90个电流传感器。具体拆解：

• 双臂（7自由度×2）：28个磁编码器

• 腿部和腰部关节：20个磁编码器

• 膝关节（爆发力需求）：4个磁编码器

• 灵巧手：12个磁编码器

• 其他（视觉执行、电池管理等）：约7个

特斯拉Optimus二代旋转关节采用"绝对式+增量式"双编码器方案，24位分辨率（0.0003°），实现微米级定位精度。双编码器通过同时监测电机输入端和减速器输出端，动态补偿传动误差——这种"一体双能"架构正在成为人形机器人关节的标配。

2025年全球机器人磁编码器市场规模达18.7亿美元，2026-2030年复合增长率14.8%，2030年有望突破42亿美元。远超整体磁编码器市场7%左右的增速。

引擎二：新能源汽车——悄然放量的存量替代

单台新能源汽车在编码器上的价值量相比传统燃油车提升了约500元。一台EV要用超过20颗磁性编码器芯片，覆盖电驱系统、电子助力转向（EPS）、热管理、线控制动等场景。

TMR和GMR技术能满足ASIL B和ASIL D汽车功能安全等级要求，在转向角检测和节气门位置传感中具有不可替代性。

2025年全球汽车磁性编码器收入约4.32亿美元，预计2032年达7.18亿美元。

引擎三：工业自动化——稳健增长的基本盘

工业自动化占高精度磁编码器市场29.5%的份额。伺服电机、数控机床主轴、直驱电机、AGV/AMR——凡是需要精确位置反馈的环节，都离不开磁编码器。

工业机器人每年新增装机量预计2025年超60万台，每台需要多个高精度编码器用于关节定位。

05 被忽视的底层：芯片之外的"磁环工艺战"

绝大多数关于磁编码器的分析，都在谈芯片、谈算法、谈分辨率。但有一个关键环节鲜有人提及——磁环。

磁编码器的物理基准，不是芯片，是磁环。

芯片再精密，如果磁环的磁化精度不够，一切都是空中楼阁。多极磁环的制造，是磁编码器产业链中技术壁垒最高、最容易被忽视的环节。

磁环：芯片精度的物理天花板

一个典型的高精度磁编码器磁环要求：

• 结构：径向多极充磁，极数从32极到256极不等

• 精度：极间距误差<±0.01mm，充磁波形平滑无毛刺

• 温度稳定性：-40°C至125°C工况下磁通不可逆损失<5%

• 一致性：批量生产中每只磁环的磁性能偏差<2%

高极数磁环的制造难度极高——需要在极小的圆周上精确排列数十甚至上百个磁极，每个磁极的宽度和磁化强度必须高度一致。任何极间距偏差或充磁不均匀，都会直接导致输出信号畸变，进而影响角度精度。

磁环的充磁精度，本质上决定了磁编码器的精度上限。芯片能做的是在这个物理基准上尽可能精确地读取，但无法突破磁环本身设定的天花板。

这就是为什么很多国产磁编码器芯片参数不输进口产品，但整机精度仍有差距——问题往往不在芯片，而在磁环。

充磁工艺：磁环制造的"玄学"

多极磁环的核心工序是充磁——用精密充磁线圈在磁环上写入预设的磁极图案。这道工序的难度在于：

线圈设计：256极磁环的充磁头需要在一圈上排布256对极靴，每对极靴的间隙只有零点几毫米，加工精度要求达到微米级。

充磁波形控制：不是简单的"有磁没磁"，而是需要精确控制每个磁极的磁化强度分布，使输出信号接近理想正弦波。波形畸变会直接引入角度误差。

批量一致性：同一批磁环中，充磁能量、线圈温升、材料批次差异都会导致磁性能波动。高端应用要求批次间磁通偏差<2%，这对工艺控制提出极高要求。

目前全球能稳定量产256极以上高精度磁环的企业屈指可数，主要集中在德国、日本和中国少数专业厂商。磁环工艺的积累需要时间，这不是砸钱就能短期突破的环节。

磁环-芯片匹配：系统工程难题

磁编码器的最终精度，不是芯片单方面决定的，也不是磁环单方面决定的，而是两者的匹配决定的。

不同芯片对磁环极数、气隙、磁场强度的要求不同。TMR芯片灵敏度极高，允许更大的气隙，但对磁场均匀性要求更苛刻；霍尔芯片对气隙敏感，但对磁场均匀性要求相对宽松。磁环设计必须与目标芯片方案协同优化。

这意味着，磁编码器厂商的核心竞争力不只是"能做芯片"或"能做磁环"，而是能做芯片+磁环+算法的系统级联合调试。这也是为什么头部厂商如iC-Haus、埃斯特磁等，都选择自研磁环充磁系统和校准算法——把关键环节握在自己手里。

06 市场格局：国际巨头守高端，国产替代加速度

全球格局

2025年全球磁编码器市场规模约28-32亿美元（不同统计口径有差异），预计2032年达50-58亿美元，CAGR约7-7.4%。亚太地区占比42.1%，中国占全球份额约33%。

前五大厂商占据68%份额（2020年为82%），集中度在下降——说明国产替代正在加速。

国际第一梯队：

国内主要玩家：

国产替代的"卡脖子"环节

国产磁编码器在中低端市场占有率已从2020年的28%升至2025年的53%，但在高端领域仍与海外头部供应商存在2-3年代差。核心瓶颈在于：

高端TMR/GMR芯片晶圆：国产化率仅31%，高端晶圆仍依赖海外代工。具备ASIC设计能力的国内企业不足15家。

高精度多极磁环制造：角秒级充磁精度、批量一致性是工艺难点。国内能稳定量产256极以上高精度磁环的企业凤毛麟角。

高速信号处理算法：相位抖动抑制、非线性校准、温漂补偿等核心算法需要长期know-how积累。

07 未来趋势：四个方向值得关注

1. 精度持续突破：从17位向24位+迈进

主流产品正从12-14位向17-19位过渡，高端产品已突破24位。中科半导体的GaN磁编码芯片宣称在180°C工况下分辨率达21位，角度精度30-100弧秒。精度提升的驱动力来自芯片工艺进步和算法优化。

2. 小型化与集成化：3mm厚度成新标准

人形机器人关节空间极度受限，编码器厚度需控制在3mm以内，外径最小8mm。SoC方案将磁敏元件、信号调理、校准逻辑全集成于单芯片，减少外围器件，PCB面积压缩约15%。迈来芯MLX90520厚度<3mm，可直接贴装在驱动板上。

3. 技术路线多元化：磁编码器并非唯一答案

特斯拉Optimus最新一代关节模组采用电感式编码器而非磁编码器——因为电感式编码器抗磁场干扰更强，在油污/粉尘环境下更鲁棒。未来可能是"磁编码器+电感式编码器"双线并行，根据场景选择。双编码器方案（绝对式+增量式）也在成为高精度关节的标配。

4. GaN磁编码芯片：新材料路线的破局者

中科半导体CT-21X系列利用AlScN-GaN铁电调控，在180°C极端工况下性能优于传统TMR。磁场灵敏度达TMR两倍以上，最高支持30万转/分钟。如果GaN路线量产成熟，可能重构磁编码器芯片格局。

08 结语：小器件，大棋局

磁编码器虽小，却是一个典型的"卡脖子+大市场"赛道。

全球百亿美元级的市场空间，背后是半导体工艺、精密加工、磁性材料、算法软件的多学科交叉。中国在芯片端仍有差距，但在应用端和系统集成端拥有庞大的下游需求拉动——机器人、新能源汽车、工业自动化，三大引擎全部在加速。

接下来的竞争，不只是芯片分辨率的比拼，更是芯片+磁环+算法的系统级整合能力的较量。谁能把三者做成高一致性、低成本的量产方案，谁就能在这个百亿赛道里吃下最大的蛋糕。

从机器人关节的精准运动到新能源汽车的转向反馈，磁编码器是那个不起眼但不可或缺的关键节点。下一个十年，这个赛道的看点不是"谁做出了最好的芯片"，而是"谁最先跑通了一条从芯片到量产的系统级路径"。

本文数据来源：pmarketresearch、marketintelo、QYResearch、EET China、共研产业研究院、智研咨询、高工机器人等公开报告，截至2026年8月。
