触控笔的8192级压感，究竟是怎么测出来的？
首发于公众号「如是有为」 · 查看原文
从 Apple Pencil 拆解、Wacom 电磁笔，到汇顶科技的磁传感专利：一支笔如何把微小机械行程，变成可用的书写力度？
拿一支触控笔，在平板上画两条线。
第一条，笔尖轻轻掠过玻璃，留下细线。第二条，手腕往下压，线条突然变粗，颜色也更浓。屏幕怎么知道你用了多大的力？
答案可能藏在笔尖后面一段极短的机械行程里。几片弹性材料、一颗小磁铁，或者几组微型电极，就有机会让一支笔感受到书写轻重。但并不是所有触控笔都直接测量压力。
先看反例：Logitech Crayon 根本没有压感

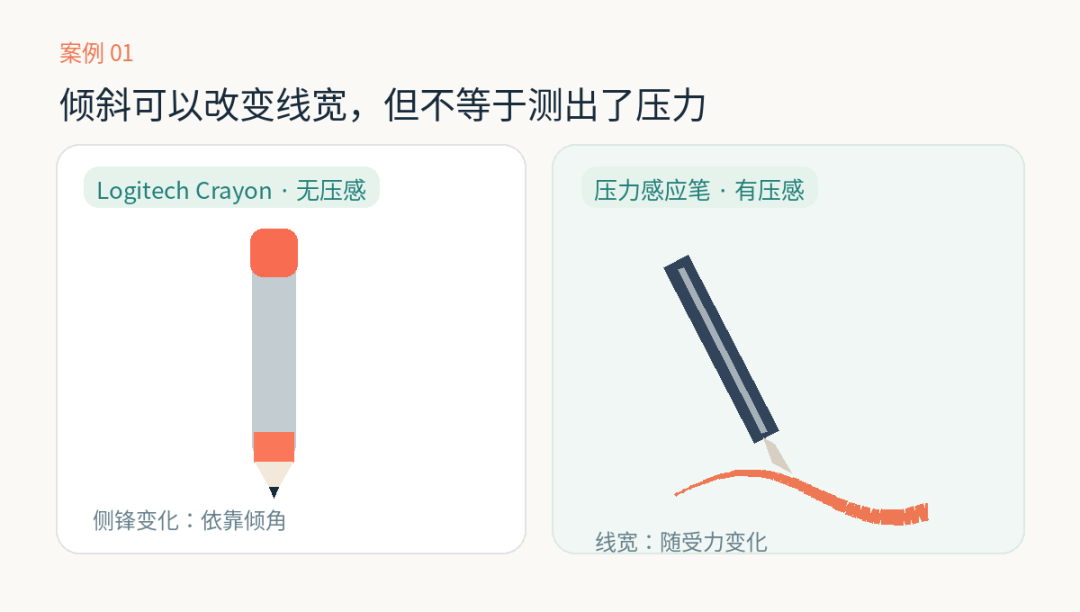

罗技 Logitech Crayon 是面向 iPad 的数字触控笔。它能书写、绘画，也能通过改变笔杆倾斜角度，让笔画呈现铅笔侧锋般的效果。
它并不支持压力感应。 用力按压不会像真正的压感笔那样直接产生不同的压力输入。部分线宽变化来自倾斜姿态，而非笔尖压力。Apple Pencil（USB-C）也支持倾斜但不支持压力；Apple Pencil Pro 则具备压力、倾斜等更多输入功能。
一支笔要分别回答三个问题：笔尖在哪儿？笔朝哪儿倾斜？笔尖用了多大的力？前两个问题解决了，第三个未必有答案。
Apple Pencil：笔尖后面的一组活动结构

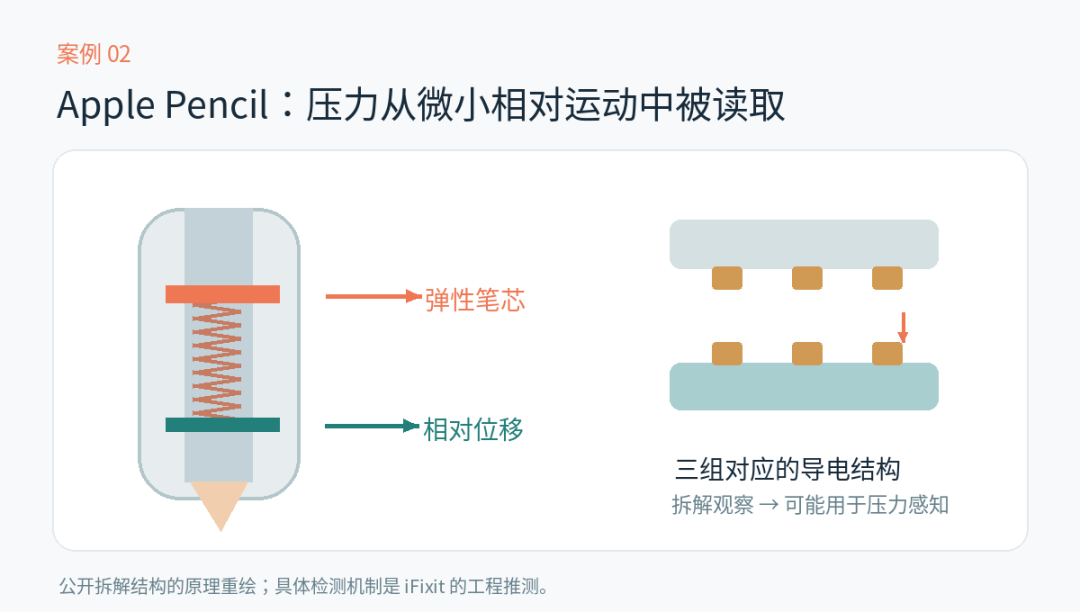

2015 年，拆解网站 iFixit 把第一代 Apple Pencil 切开。他们在笔尖组件附近发现一块非常小的电路板，板上有三组导电结构，与笔芯端的另外三组结构相对应。X 光图像还显示笔尖内部存在弹性机构。
iFixit 推测，这些相对结构可能通过检测笔芯的微小运动来感知压力。这是拆解团队基于结构的推断，并非苹果公开确认的完整感测电路。
这背后其实是很典型的间接测量：笔不一定直接测力，也可以先把力变成某个零件的位置变化。笔尖顶住弹性件，轻压时后退一点，重压时后退更多；电路读取位置，再借助标定关系估计书写力度。
麻烦从这里开始：导向摩擦、预紧力和机械回差，可能让同一个位置在按下和松开时对应不同的实际力。画一条线没问题，不代表连续写十个汉字，抬笔之后就一定能迅速归零。
Wacom：不装电池，也能做到 8192 级

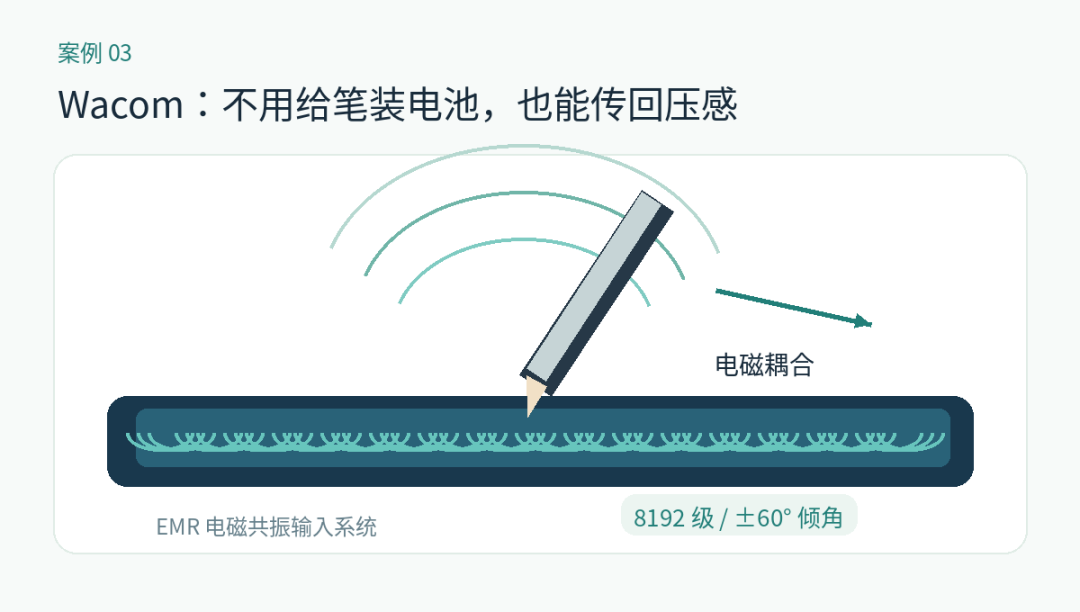

Wacom Intuos Pro 配备的 Pro Pen 3 官方规格包括：8192 级压力感应、约 ±60° 倾斜、5080 LPI 笔位置分辨率，而且笔不需要安装电池。它使用 EMR（Electro-Magnetic Resonance，电磁共振）技术。
数位板内部产生交变电磁场，笔内部的谐振结构与其耦合，系统再通过响应信号获取笔的状态。压力信息可以通过笔内的相应机构与电磁信号编码传回数位板。这和在笔里简单放一颗独立三轴霍尔芯片，是两种不同的技术架构。
“8192 级”是压力信号的编码等级，
不是“8192 个机械上可独立重复的力值”。
用户真正关心的，是轻触能不能起线、轻重过渡是否连续、快速抬笔是否归零。对研发人员来说，机械回差、噪声和动态响应往往比标称级数更重要。
真正把磁铁放进笔尖：汇顶科技压感专利

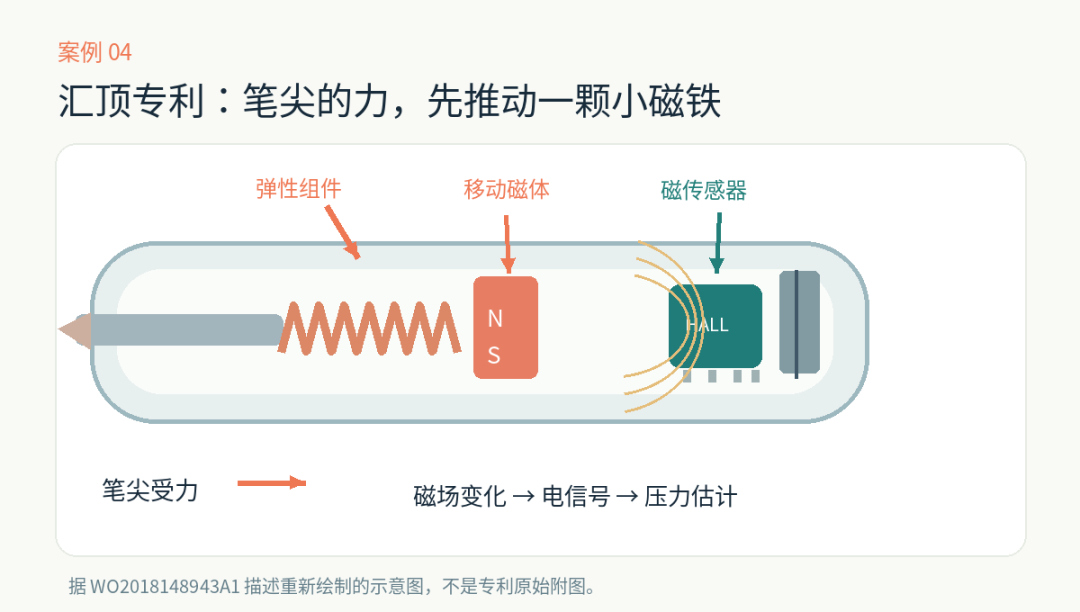

国际专利 WO2018148943A1，申请人为深圳汇顶科技，名称为《压力检测装置以及主动笔》。它给出了一条直截了当的磁式压力检测链。
笔尖受力→弹性变形→磁体位移→磁场读数→压力估计
笔芯受力推动弹性组件，弹性件中的磁体位置改变，附近固定的磁感器件读取磁场，再由处理电路推算压力。专利明确包含采用霍尔器件的实施思路。
值得注意的不是“霍尔能读磁铁”，而是专利考虑了装配间距调整和机械限位。前者应对笔内狭小空间引起的初始磁路离散，后者防止跌落冲击时弹性结构被过度压缩。
这也不是新鲜到没有历史先例的想法。1986 年授权的 US4580007A，已经描述过永磁体、霍尔传感器和弹性结构结合的压力检测笔。公开专利能证明技术路径存在，但不能据此认定某款在售产品采用该专利结构。
笔尖只有 0.5 毫米行程，4096 级意味着什么？

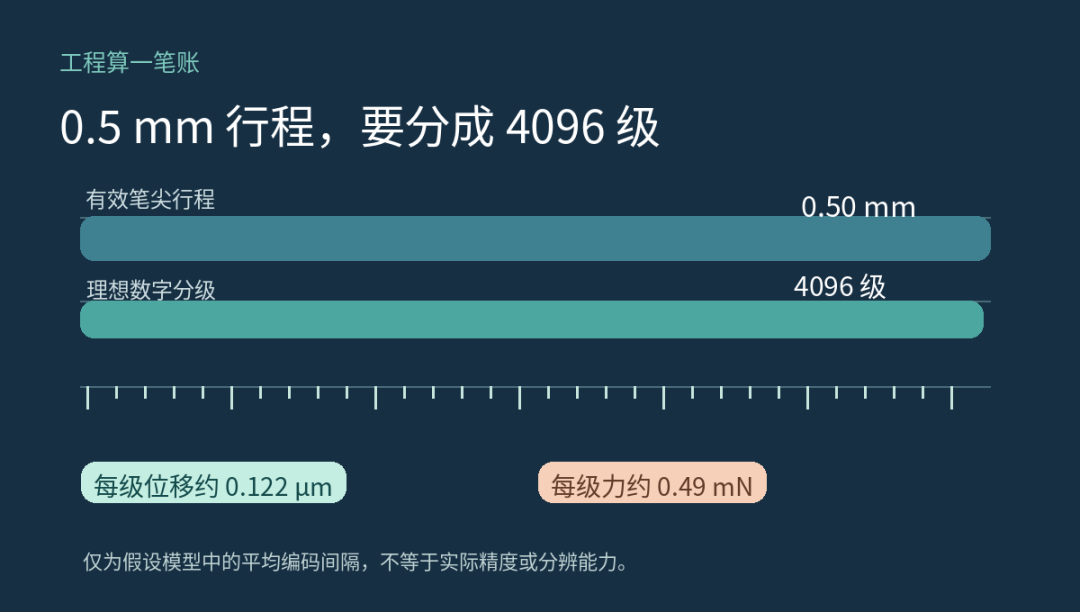

假设我们设计一支磁感压力笔：最大测量压力为 2 N，有效笔尖行程为 0.5 mm，并且弹性件在工作区间近似线性。
在这个简化模型中，等效刚度约为 4 N/mm。映射成 4096 级以后，平均每级位移约 0.122 μm，对应约 0.49 mN。这些只是理论编码间隔，并不是传感器被要求实现的真实绝对精度。
再假设工作点附近磁场梯度是 20 mT/mm，传感链路的等效磁场噪声为 0.02 mT。折算为笔尖位移不确定度就是约 1 μm，已经相当于八个以上的理想编码间隔。
这时盲目提高 ADC 位数，并不会修复结构中的摩擦和回程差；增加滤波平均次数还可能让压力变化变慢。用户已经提笔，系统却还输出剩余压力，笔画收尾就会拖泥带水。

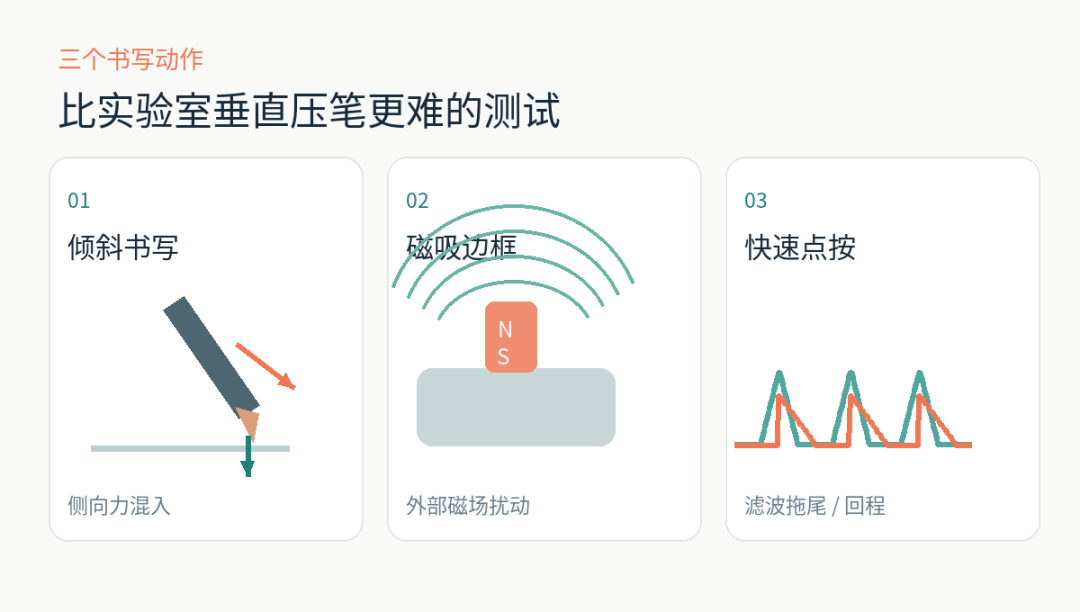

量产要过的三个关，垂直按压测不出来
第一关：60° 倾斜书写
垂直压笔时，弹性结构主要轴向受力。把笔倾斜以后，笔芯会承受侧向分力，导向孔的摩擦与小幅摆动都可能改变磁体相对于传感器的姿态。此时单轴霍尔读到的磁场变化，不一定都来自轴向受压。
第二关：靠近平板的磁吸边框
触控笔经常使用磁吸收纳或磁吸充电。外部磁场可能叠加到笔内磁体的工作点上。若系统采用磁式压感，就必须测试靠近磁吸附件、笔套和边框等真实工况，而不是只在裸板上标定。
第三关：连续快速点按
点按时每次接触时间很短。采样、数字滤波和弹性件回弹不匹配，就可能让前一次的压力尾巴拖进下一次接触。静态测量曲线再漂亮，也不能证明写字自然。
选芯片，先回答要测几个自由度

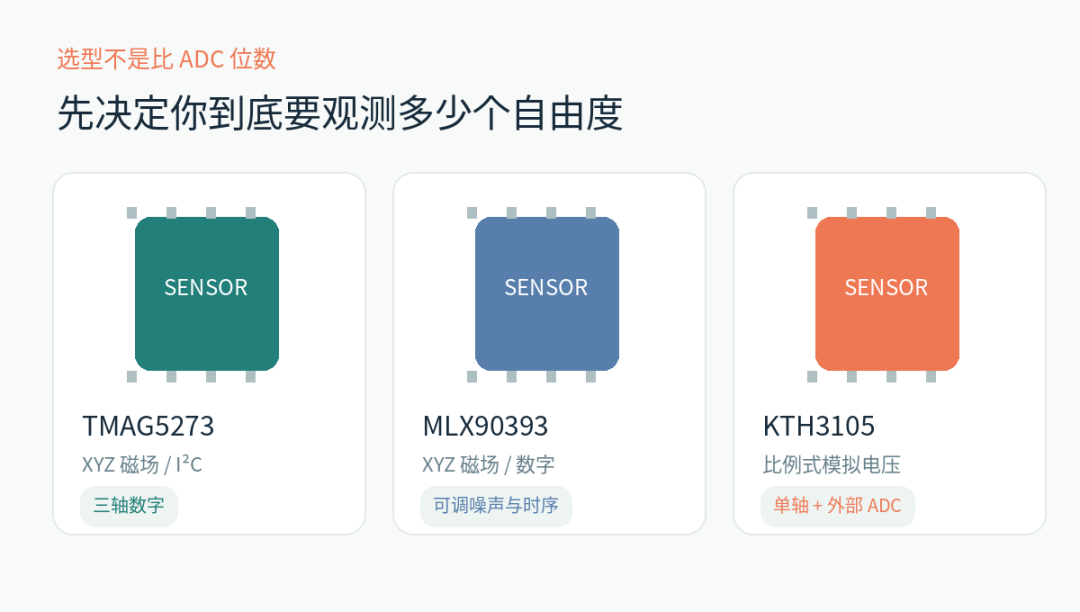

把传感器本身放回这个工程问题里。TI 的 TMAG5273 是三轴线性霍尔传感器，提供数字磁场读数和配置选项。Melexis 的 MLX90393 也能测量多个磁场分量，并可在测量时间、噪声和功耗之间作取舍。
昆泰芯 KTH3105 走的是比例式模拟磁场输出路线。它可作为单轴磁位移检测候选，但需要外部 ADC 和足够单调、可重复的机械磁路。若采用电池供电整笔，连续工作电流同样需要核算。
如果导向足够可靠，单轴方案未必输给三轴。反过来，若横向扰动不可忽略，多两个独立观测量可能比多几个 ADC bit 更有价值。芯片只是输入链路的一环，压力品质来自机械、磁路、算法、校准和验证的组合。
结语：好笔的技术，应该让人感觉不到
Apple Pencil 的拆解让我们看到笔尖微动机构的重要性；Wacom 说明书写坐标、压力和倾角可以由成熟的电磁输入系统协同完成；汇顶科技的公开专利则给出了一条明确的磁式压力检测路径。
从磁传感器研发角度看，触控笔并不缺芯片。难的是让只有几百微米行程的机械结构，在倾斜、冲击、磨损和反复书写之后，依然把相同的力读成相同的数字。
当用户一笔写下去，没有察觉任何测量系统的存在，这支笔才算真正做好。
