从磁到电涡流：同一家芯片公司为什么同时押两条技术路线

磁式与电感式，抢的是同一个位置：关节上的那个角度值。

按常理，一家公司应该押注其中一条，把另一条留给对手。但确实有芯片公司两条线同时做，而且都当主力推。

把两份资料并排看，你会更犹豫——参数各有优劣，条条都能对得上你的需求。

这个犹豫，来自问错了问题。它们不是竞品关系。

一、差别从"被测量"开始

磁式方案的被测量是磁场：芯片感应的是一块磁铁产生的场，从场强或场方向反推角度。

电感式方案的被测量是线圈之间的耦合量：芯片给线圈加交变激励，靠导电目标改变耦合，从耦合量的变化反推位置。

一个测磁，一个测耦合。这一个差别，决定了它们的失效模式完全不同。

磁式的软肋在外面。 相邻电机的漏磁、大电流走线、附近的铁质紧固件，都会直接污染磁场，被芯片当成角度变化读进去。

电感式的软肋在旁边。 外壳、屏蔽罩、电机铁芯这些导体，会改变线圈的耦合量；而它靠的就是耦合量本身。

一句话：磁式怕"外面的磁"，电感式怕"旁边的金属"。

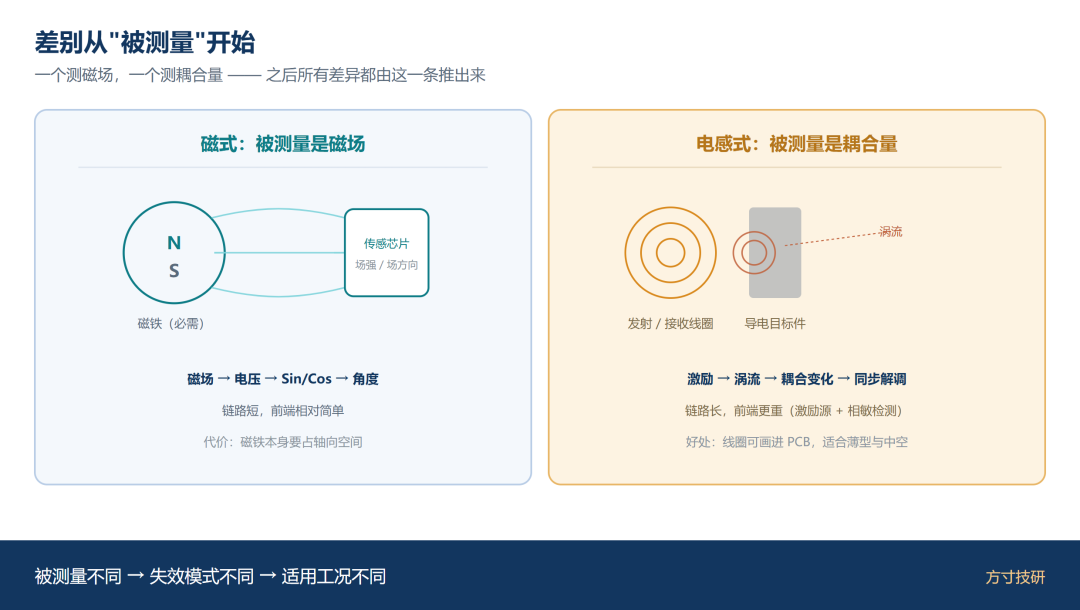

图 1｜磁式"磁场 → 芯片"，电感式"激励 → 涡流 → 耦合量 → 芯片"

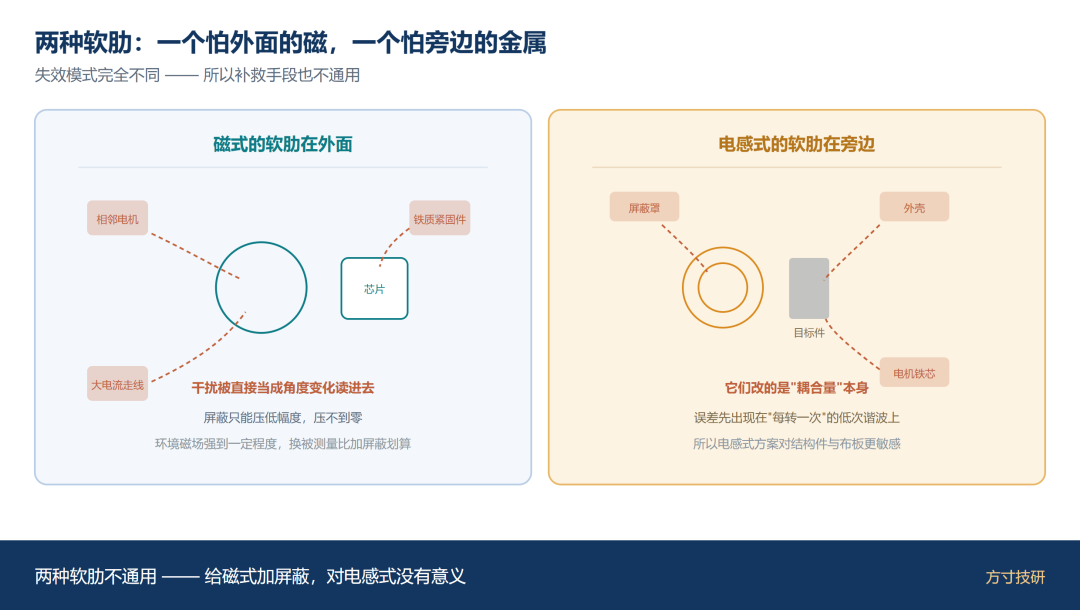

图 2｜外部杂散磁场侵入磁式

二、磁式做不了的三种工况

第一，强杂散磁场环境。 多电机密集布置、母线电流大、邻近有大功率线圈的场合，磁场干扰很难靠屏蔽压到可接受水平。这时候换被测量比加屏蔽更划算。

第二，不允许引入磁材的场景。 有些应用对磁性材料敏感（会被外部强磁场吸住、或本身不能带磁性）。

第三，结构极薄且要中空走线。 磁式链路里必须有一个磁环或磁铁，它要占轴向高度；薄型关节、穿线结构里，这几毫米往往就是全部余量。

一句话：磁式的三条否决线，几乎都和"磁"这个物理量本身有关，改电路改不掉。

图 3｜强杂散磁场 / 不允许磁材 / 极薄中空

三、电感式不划算的三种工况

反过来，电感式也不是万能解。

第一，目标件不导电或太薄。 没有足够的涡流，就没有足够的耦合变化。

第二，周边金属无法控制。 如果外壳、法兰、铁芯的形状与材料改不了，耦合量的基线就不稳定，误差会先出现在"每转一次"的低次谐波上。

第三，成本敏感且精度要求中低。 电感式前端更重：需要激励源、需要同步解调，模拟部分的工程量与器件成本都高于磁式。用不上的精度去换抗干扰能力，是划不来的。

还有一个常被忽略的前提：线圈是画在 PCB 上的，也就是说这套方案的精度上限，有一部分在布板阶段就定死了。

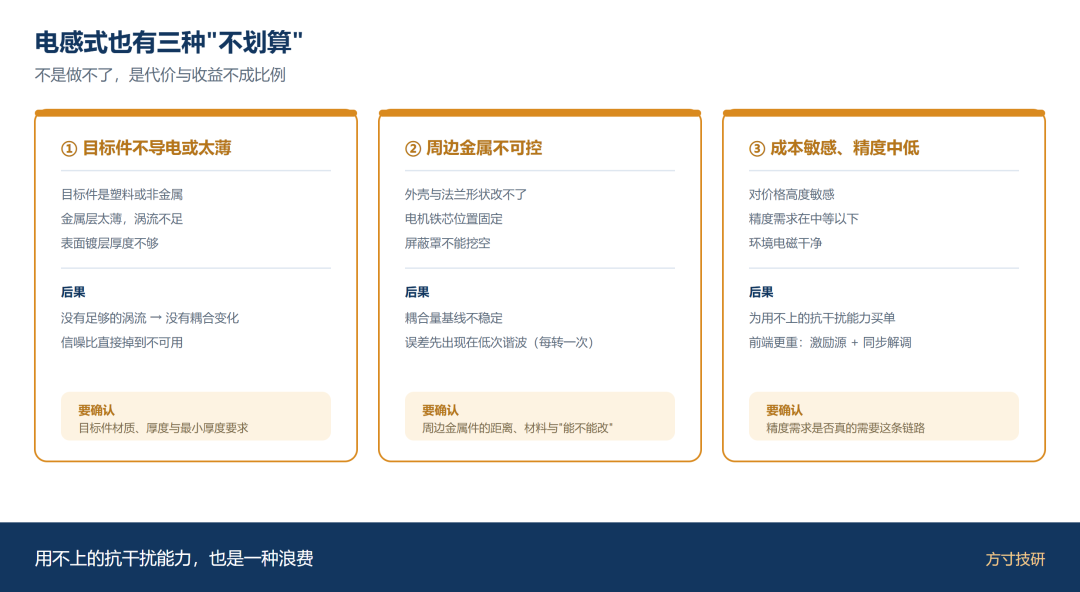

图 4｜目标件不导电 / 周边金属不可控 / 成本敏感且精度中低

四、产品逻辑不是替代，是分工

理解了上面的边界，双路线就不难解释了。

它不是"押注两条路"，而是"覆盖两组工况"。 客户需求本来就分成两堆：一堆场景磁场干净、结构紧凑、要便宜；另一堆场景干扰重、要薄、要中空。一条路线吃不下两堆。

有意思的是，这两个需求经常出现在同一台设备的不同位置上。

以关节为例：电机端的编码器测电角度，靠近绕组和母线，但结构尺寸小、对成本敏感；关节输出端的编码器测机械角，靠近结构件、走线复杂，还常常要中空过线。同一个关节，两头选的路线可以不同。

对供应商来说，这意味着双路线不是内耗，而是同一客户身上的两笔生意。

一句话：它们不是同一场比赛的两个选手，而是两把不同用途的工具。

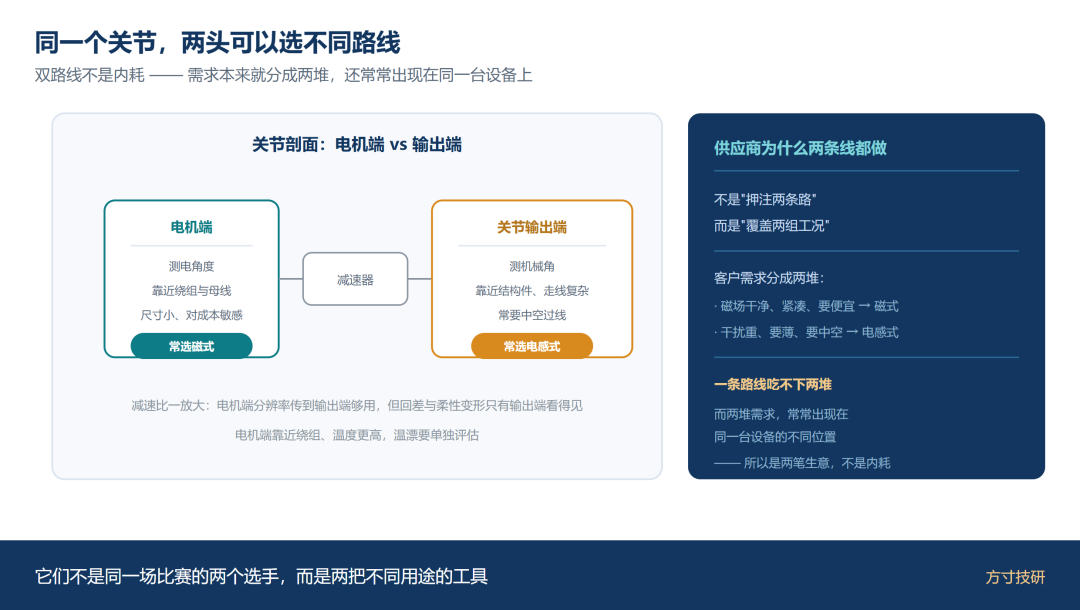

图 5｜电机端标"磁式（电角度）"、输出端标"电感式（机械角）"

五、对选型工程师意味着什么

拿到两套方案时，别先比参数。先定工况，路线自然就出来了。

三问：

· 环境磁场强不强？ 相邻电机、大电流走线、强磁结构件——任何一项突出，就把磁式往下排。

· 结构允不允许用磁铁？周边金属能不能控制？ 不许用磁材 → 排除磁式；金属结构改不了 → 电感式要打问号。

· 精度与成本怎么取舍？ 精度要求中低且成本敏感，磁式通常更经济；需要抗干扰和薄型，电感式的溢价才划算。

四项容易被忽略的隐性成本：

最后一行值得单独记住：电感式方案的 PCB 不是载板，是敏感元件本身。 这意味着它的成本不只是器件成本，还包括一次成功的布板设计能力。

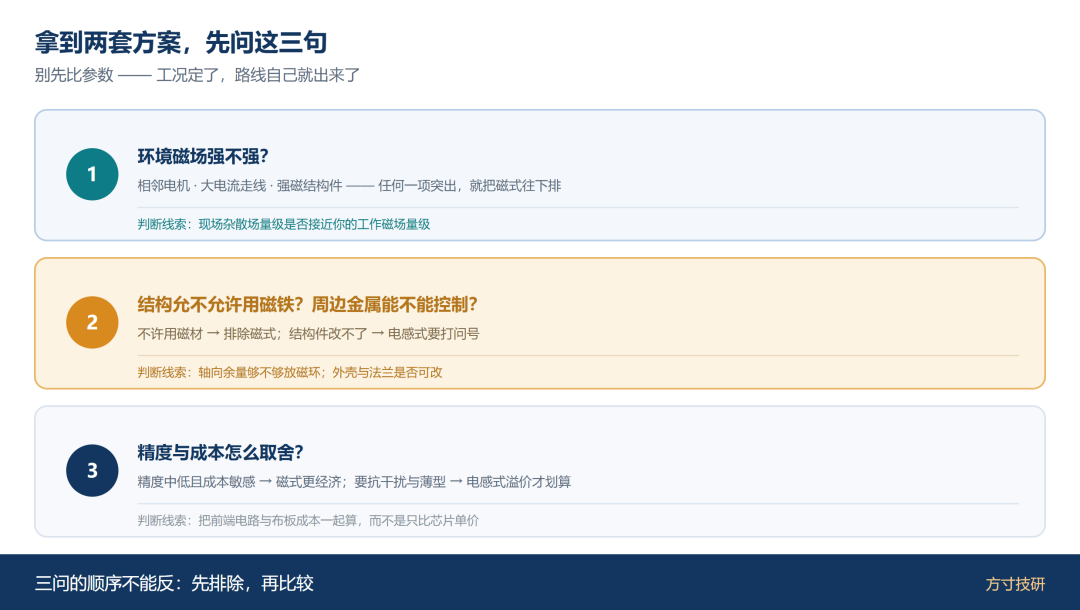

图 6｜三个问号分支卡片 + 各自指向的路线

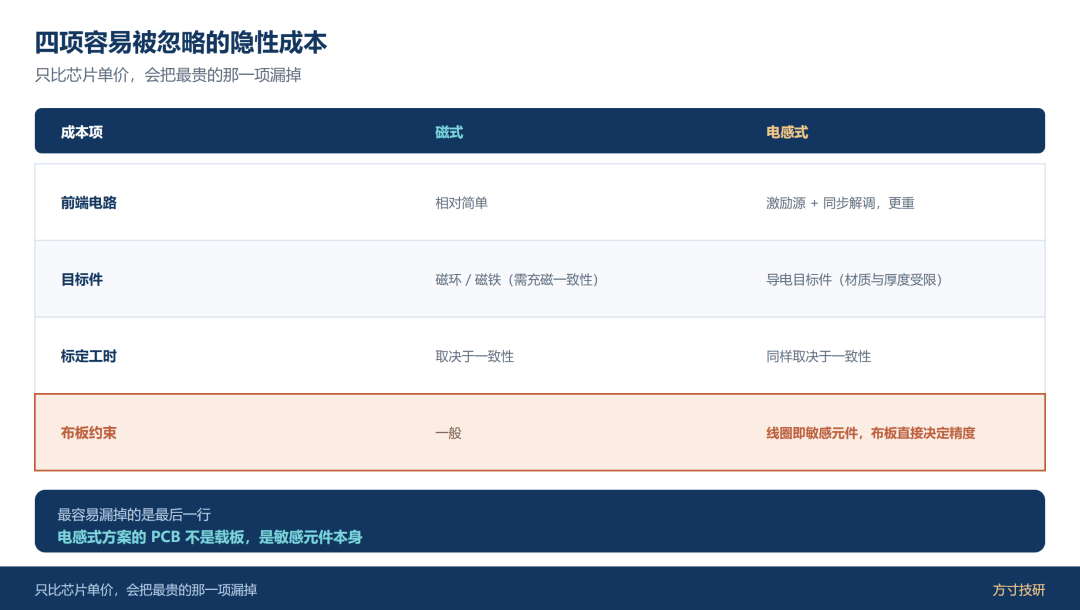

图 7｜前端电路 / 目标件 / 标定工时 / 布板约束

六、工况 → 路线决策表

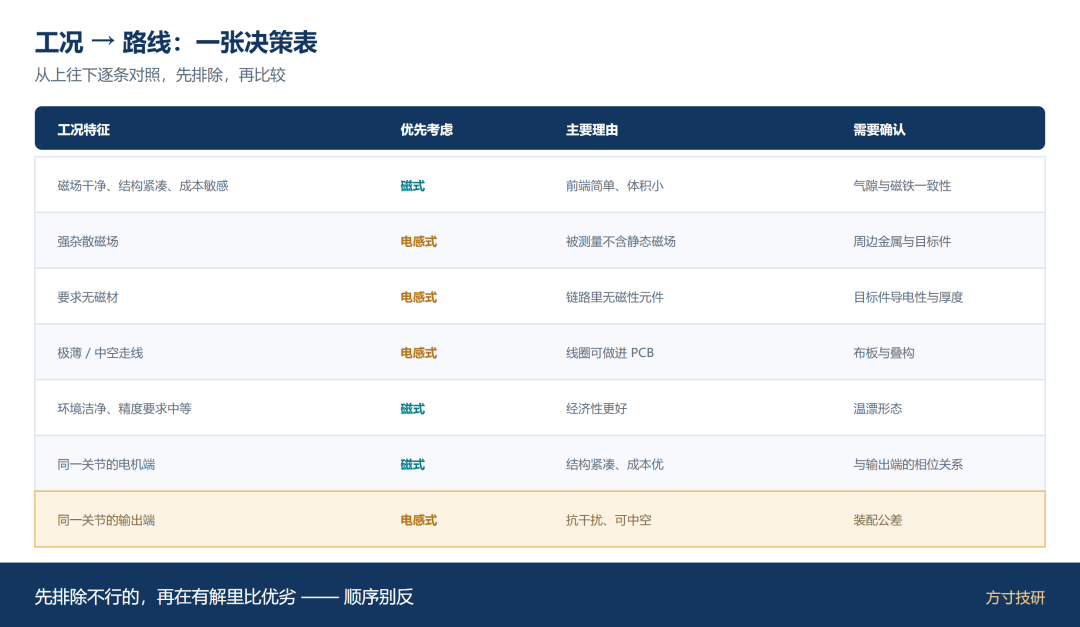

图 8｜七行工况 → 路线决策表卡片

总结

· 差别从被测量开始：磁式测磁场、电感式测耦合；一个怕外面的磁，一个怕旁边的金属。

· 双路线是工况驱动的分工，不是左右互搏；同一台设备的不同位置完全可以用不同路线。

· 选型先定工况再定路线：三问（磁场、结构、取舍）+ 四项隐性成本，比对着参数表逐行比较更省时间。
